【国家标准(GB)】 橡胶中铜含量的测定 二乙基二硫代氨基甲酸锌光度法

ICS83.060
中华人民共和国国家标准
GB/T7043.2—2001
eqvISO8053:1995
橡胶中铜含量的测定
二乙基二硫代氨基甲酸锌光度法Rubber--Determination of copper content-Zinc diethyldithiocarbamate photometric method2001-08-28发布
中华人民共和国
国家质量监督检验检疫总局
2002-05-01.实施
中华人民共和国
国家标准
橡胶中铜含盘的测定
二乙基二硫代氨基甲酸锌光度法GB/T7043.2—2001
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行
各地新华书店经售
开本880×12301/16印张1/2
字数9千字
2002年2月第一版2002年2月第一次印刷印数1-2000
书号：155066·1-18057
网址bzcbs.com
科目593-546
版权专有
侵权必究
举报电话：（010)68533533
GB/T7043.2—2001

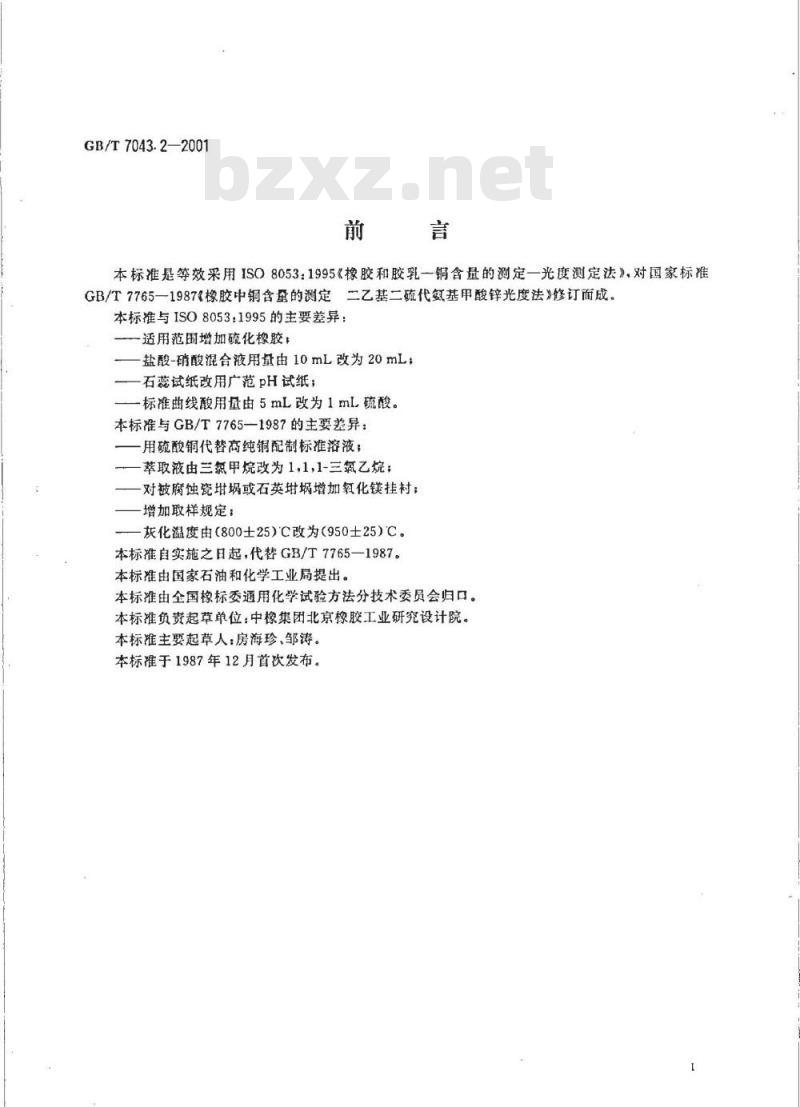

本标准是等效采用ISO8053：1995《橡胶和胶乳一销含量的测定一光度测定法》，对国家标准GB/T7765—1987《橡胶中铜含量的测定二乙基二硫代氨基甲酸锌光度法》修订而成。本标准与ISO8053:1995的主要差异：-适用范围增加硫化橡胶：
盐酸-硝酸混合液用量由10mL改为20mL；石蕊试纸改用广范pH试纸；
一标准曲线酸用量由5mL改为1ml硫酸。本标准与GB/T7765—1987的主要差异：-用硫酸铜代替高纯铜配制标准溶液；萃取液由三氮甲烷改为1，1，1-三氧乙烷；-对被腐蚀瓷埚或石英埚增加氧化镁挂村；增加取样规定：
灰化温度由（800士25）℃改为（950士25）℃。本标准自实施之日起，代替GB/T77651987。本标准由国家石油和化学工业局提出。本标准由全国橡标委通用化学试验方法分技术委员会归口。本标准负资起草单位：中橡集团北京橡胶工业研究设计院。本标准主要起草人：房海珍、邹涛。本标准于1987年12月首次发布。GB/T7043.2—2001

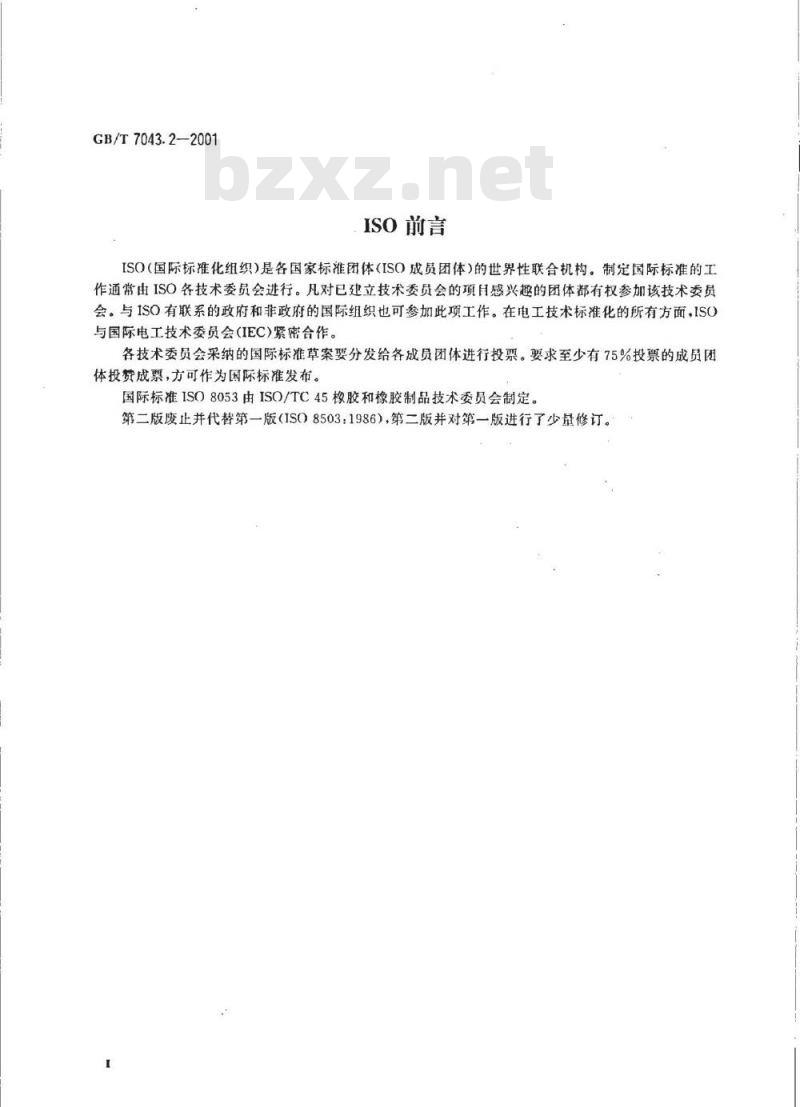

ISO前言
ISO（国际标准化组织）是各国家标准团体（ISO成员团体）的世界性联合机构。制定国际标准的工作通常由ISO各技术委员会进行。凡对已建立技术委员会的项目感兴趣的团体都有权参加该技术委员会。与ISO有联系的政府和非政府的国际组织也可参加此项工作。在电工技术标准化的所有方面，ISO与国际电工技术委员会(IEC)紧密合作。各技术委员会采纳的国际标准草案要分发给各成员团体进行投票。要求至少有75%投票的成员团体投赞成票，方可作为国际标准发布。国际标准ISO8053由ISO/TC45橡胶和橡胶制品技术委员会制定。第二版废止并代替第一版（ISO8503：1986），第二版并对第一版进行了少量修订。中华人民共和国国家标准

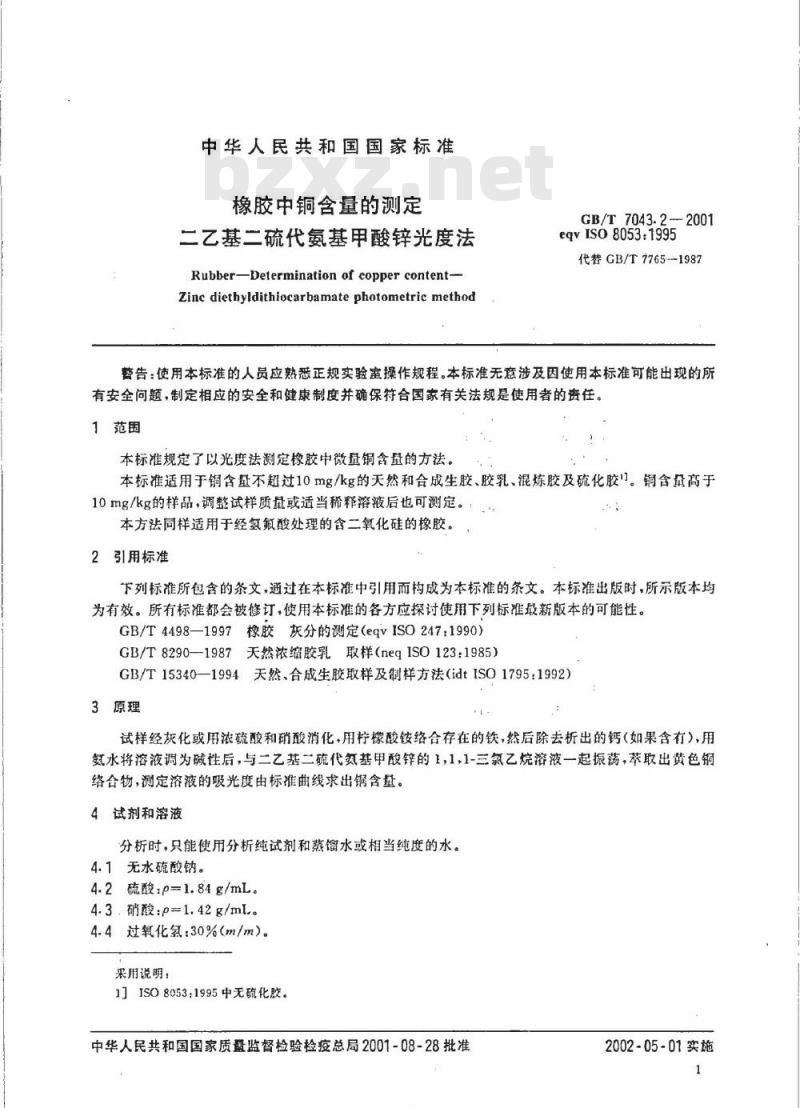

橡胶中铜含量的测定
二乙基二硫代氨基甲酸锌光度法Rubber-Determination of copper content-Zinc diethyldithiocarbamate photometric methodGB/T7043.2-2001
eqIS08053:1995
代替GB/T7765-1987
警告：使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题，制定相应的安全和健康制度并确保符合国家有关法规是使用者的贵任。1范围
本标准规定了以光度法测定橡胶中微量铜含量的方法。本标准适用于铜含量不超过10mg/kg的天然和合成生胶、胶乳、混炼胶及硫化胶。铜含量高于10mg/kg的样品，调整试样质量或适当稀释溶液后也可测定。1本方法同样适用于经氢氟酸处理的含二氧化硅的橡胶。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T4498—1997橡胶灰分的测定（eqvISO247：1990）GB/T8290—1987天然浓缩胶乳取样（neqISO123:1985）GB/T15340—1994天然、合成生胶取样及制样方法（idtISO1795：1992）3原理
试样经灰化或用浓硫酸和硝酸消化，用柠檬酸铵络合存在的铁，然后除去析出的钙（如果含有），用氮水将溶液调为碱性后，与二乙基二硫代氮基甲酸锌的1，1，1-三氯乙烷溶液一起振荡，苯取出黄色铜络合物，测定溶液的吸光度由标准曲线求出铜含量。4试剂和溶液
分析时，只能使用分析纯试剂和蒸馏水或相当纯度的水。4.1无水硫酸钠。
4.2硫酸：p=1.84g/mL。
4.3，硝酸：p=1.42g/ml。
4.4过氧化氢：30%（m/m）。
采用说明：
门ISO8053：1995中无硫化胶。
中华人民共和国国家质盈监督检验检疫总局2001-08-28批准2002-05-01实施
4.5氨水：25%（m/m）。
4.6氢氟酸：40%（m/m）。
4.7氧化镁。
4.81.1,1-三氮乙烷。
4.9广范pH试纸。
GB/T7043.2--2001
4.10柠檬酸溶液：50g柠檬酸溶于100mL水中。4.11盐酸-硝酸混合酸溶液，按下述比例混合制备。1体积硝酸（p=1.42g/mL），2体积盐酸（p=1.18g/mL），3体积水。4.12盐酸溶液(c(HCI)=5mol/L)：450mL盐酸稀释至1L。4.13二乙基二硫代氮基甲酸锌溶液：称取1g二乙基二硫代氨基甲酸锌溶于1L1,1,1-三氯乙烷中，如果没有二乙基二硫代氨基甲酸锌，可以按下述方法制备：将1名二乙基二硫代氮基甲酸钠溶于水中，加人2g硫酸锌（ZnSO,：7H,0），在250mL分液漏斗中用100mL的1.1，1-三氧乙烷，萃取出所生成的二乙基二硫代氮基甲酸锌。放出1，1，1-三氟乙烷层，并用1，1，1三氯乙烷稀释至1L。本试剂应贮存于棕色瓶中，有效时间六个月。4.14钢标准溶液：称取0.3930g硫酸铜（CuSO，·5H2O），放人小烧杯中，用水溶解，加人3mL硫酸，将溶液移至1L容量瓶中，用水稀释刻度，摇勾，作为贮备液。此溶液每疮升中含铜0.1mg。用移液管吸取10mL铜标准溶液，放入100ml.容量瓶中，用水稀释至刻度，摇匀，此溶液相当于每毫升中含铜0.01mg，应在使用前由贮备液新配制。5仪器
实验室带用仪器和以下装置。
5.1分光光度计：可测量光波在435nm附近的吸光度，样品池光程为10mm。5.2分析天平：分度值为0.1mg。5.3马福炉：可控制温度在（950士25)℃。5.4瓷埚和铂埚，30mL，50mL，100mL。瓷璃如被腐蚀过，必须衬挂大约0.1g氧化镁，使它分布于底部与侧壁，防止铜的损失。铂则无需用氧化镁处理。5.5铂摔或聚四氟乙烯棒：搅拌用。6取样
6.1生胶按GB/T15340规定取样。6.2胶乳按GB/T8290规定取样。
6.3混炼胶或硫化胶样品，应尽可能使所选取样品具有代表性，并剪成不大于0.1g的小颗粒。7分析步骤
试样量的选取依据其铜含量，所选量应使吸光度读数为0.3～0.8，当铜含量非常低时，其读数至少是空白吸光度的10倍，试样量的确定主要依赖于经验。7.1测定胶样中铜含量可用灰化法（7.1.1)或酸煮解法（7.1.2)制备试液.若橡胶中含卤素则应采用酸煮解法制备试液。
7.1.1试样的灰化按GB/T4498—1997中的A法称取10g剪碎的试料（精确至0.001g）置于瓷埚中，先在电炉上缓缓加热，使有机组分分解至无浓烟逸出，在不使其着火的情况下移人（950士25）C马福炉中，灰化完全，取出埚，冷却。加少量水涩润2
GB/T7043.2—2001wwW.bzxz.Net
灰分，然后加人20mL盐酸-硝酸混溶液，覆盖表面皿，在100C左右加热（30～60）min。若灰分完全溶解，将溶液倒人小锥形瓶中，并继续按7.2进行。如果灰分没有完全溶解或已知存在硅酸盐，则按下述步骤进行。重新取试样置铂地按GB/T4498一1997中的A法灰化。灰化后加几滴硫酸，加热至冒烟。冷却后，再加3滴硫酸和5mL氢氟酸。在电炉上加热，同时用铂棒（或聚四氟乙烯棒）不时揽拌蒸发至干。重复该操作两次或直至无四氟化硅白烟存在，表明所有硅酸盐被除尽为止。将埚冷却，用少量水湿润埚内容物，加20mL盐酸-硝酸混合酸溶液覆盖表面血，在约100C下加热（30～60）min。将溶液定贷转移至一小锥形瓶中，继续按7.2进行。7.1.2酸解
称取2g剪碎的试料（精确至0.001g）置于长颈烧瓶中，加入4mL硫酸，3mL硝酸，加热长颈瓶进行消化。
注：7.1.2中试剂用量适于2g试样，如果试样多于2g，则酸的用盘应随若试样的增多面适当加大。如果反应激烈，可将长颈瓶置于冷水中冷却，一日反应减弱，继续缓慢加热混合物至无激烈反应发生，然后提高温度加热至混合物呈现黑色。加1mL硝酸，每次加入后加热至呈现黑色。重复这样的处理至溶液变为无色或浅黄色，面且进一步加热溶液不再呈现黑色为止。如果延长酸消化时间，可加1mL硫酸，防止烧瓶中内容物结块。为了破坏最后的微量有机物，冷却混合物，并加入0.5mL过氧化氢和2滴硝酸，然后加热溶液至发烟，重复上述步骤2～3次，直至溶液的颜色不再进一步减退为止。溶液冷却后用10mL的水稀释，并蒸发至发烟，最后将溶液冷却，加人5mL的水。如果溶液中没有不溶物，则将酸消化液移至250mL锥形瓶中，并用三份5mL水冲洗长颈烧瓶，冲洗液并人锥形瓶中。然后按7.2继续进行。
如果溶液中有不溶物，可用滤纸把上层消化液滤入一个锥形瓶中，尽可能将不溶物残渣保留在长颈烧瓶中，加人5mL盐酸（4.12）于长颈烧瓶中，加热溶液至开始沸腾。并剧烈旋转摇晃冲洗瓶壁。然后将瓶中内容物过滤，滤液并入锥形瓶中，用三份5mL的水冲洗长颈烧瓶，冲洗液过滤后也并人锥形瓶中。然后按7.2继续进行。
7.2加入5mL柠檬酸溶液于锥形瓶中，冷却时若溶液保持澄清，则用氨水溶液逐滴进行中和至广范pH试纸刚呈碱性，若冷却时有硫酸钙结品析出，则进一步冷却溶液至10C左右进行过滤，滤液收入第二个锥形瓶中，在用氨水溶液中和前，用三份2mL冷却的水清洗过滤物。洛液冷却后，移入分波漏斗中再多加2mL氮水溶液。然后用水稀释至40mL左右，用移液管加人25mL二乙基二硫代氨基甲酸锌三氯乙烷溶液。振荡分液漏斗2min，分层后立即将1，1，1-三氟乙烷层放人装有0.1g无水硫酸钠的100mL带塞烧瓶中，若静置30min后，仍呈混浊状，可再加人少量无水硫酸钠直至溶液变澄清为止。7.3取1，1，1-三氯乙烷层清液，倒入分光光度计比色池中，以1，1，1-三氯乙烷为参比液，采用制备标准曲线的波长测定试液的吸光度，减去空白溶液吸光度，以校正读数。7.4空白溶液制法：用相应的试剂和相应的操作完成空白试验，不加试样，25mL空白溶液的铜含量不超过2mg/kg。
8标准曲线的制备
8.1在六个烧杯中分别加人每毫升含钢0.01mg的铜标准溶液0、2、4.6、8、10mL和1mL硫酸和10mL水及5mL柠檬酸溶液，然后逐滴加人氨水溶液使之刚好呈碱性。冷却溶液，分别移入分液漏斗采用说明
1]ISO8053：1995中用\10mL盐酸-硝酸混合酸液。2丁ISO8053：1995采用石蕊试纸。3]ISO8053：1995采用5mL硫酸，GB/T7043.2—2001
各加2mL氨溶液，再用移液管加人25mL的二乙基二硫代氮基甲酸锌三氯乙烷溶液，振荡2min，分层后立即将1，1,1-三氯乙烷层放入盛有约0.1g无水硫酸钠的100mL带塞烧瓶中。如果静置30min后仍呈浑浊状态，应再加入少量无水硫酸钠。直至溶液没清为止。（若灰化时埚用氧化镁挂衬，则标准液中必须有同样数或的氧化镁存在）。8.2取1，1，1-三氧乙烷层清液，倒人分光光度计比色池中，以1，1，1-三氧乙烷作参比液，测定在吸收波长为435nm左右的吸光度，减去空白溶液吸光度以校正读数。8.3以25ml.溶液中铜含量（mg)对吸光度作标准曲线。标准曲线应定期进行校正。9结果的表述
试样中铜含量以X(mg/kg）表示。按式(1)计算。X=mX1.000
式中：m一—标准曲线上查得的试样铜含量，mgmo试料质量.g。
试验结果取二次测定的平均值。10试验报告
试验报告应包括下列内容：
a）本国家标准的编号；
b）表明样品的处理方法：灰化法、酸煮解法；c）是否进行氢氟酸处理；
d）测定结果和表示方法；
e）在测定过程中观察到的异常现象；f）测定日期，试验人员。
GB/T7043.2-2001
版权专有侵权必究
书号：155066：1-18057
科日593-546
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
