【机械行业标准(JB)】 滚动轴承 滚动体残磁及其评定方法

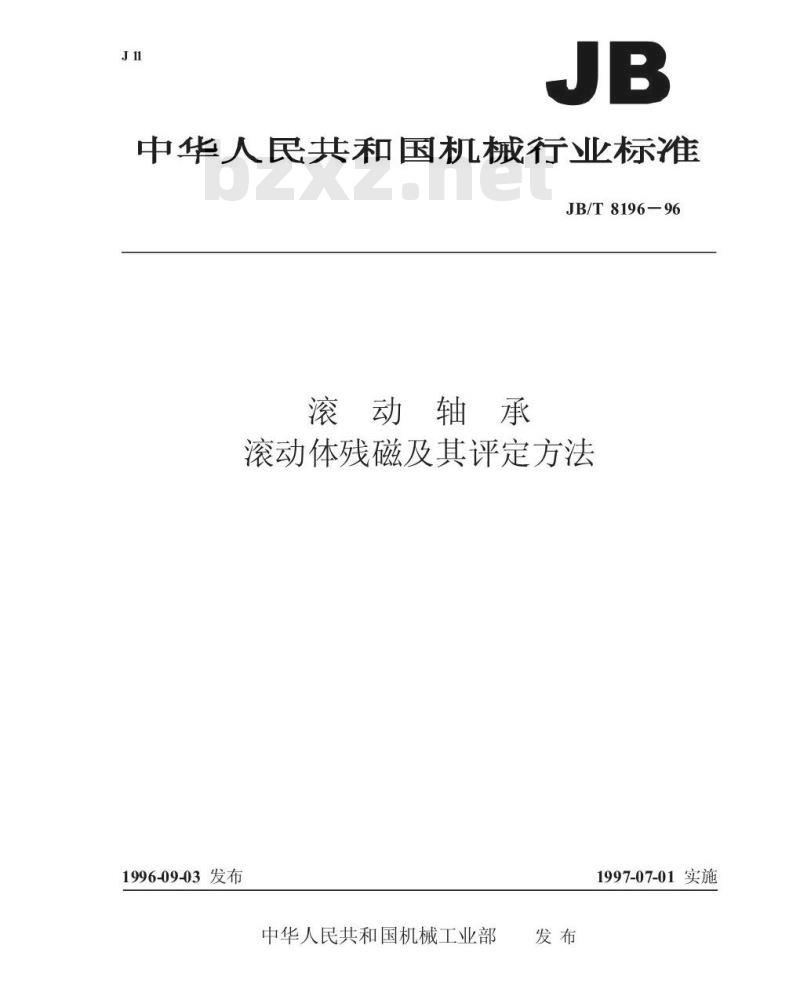

中华人民共和国机械行业标准
JB/T8196—96
滚动轴承
滚动体残磁及其评定方法
1996-09-03发布
中华人民共和国机械工业部
1997-07-01实施
JB/T8196—96www.bzxz.net

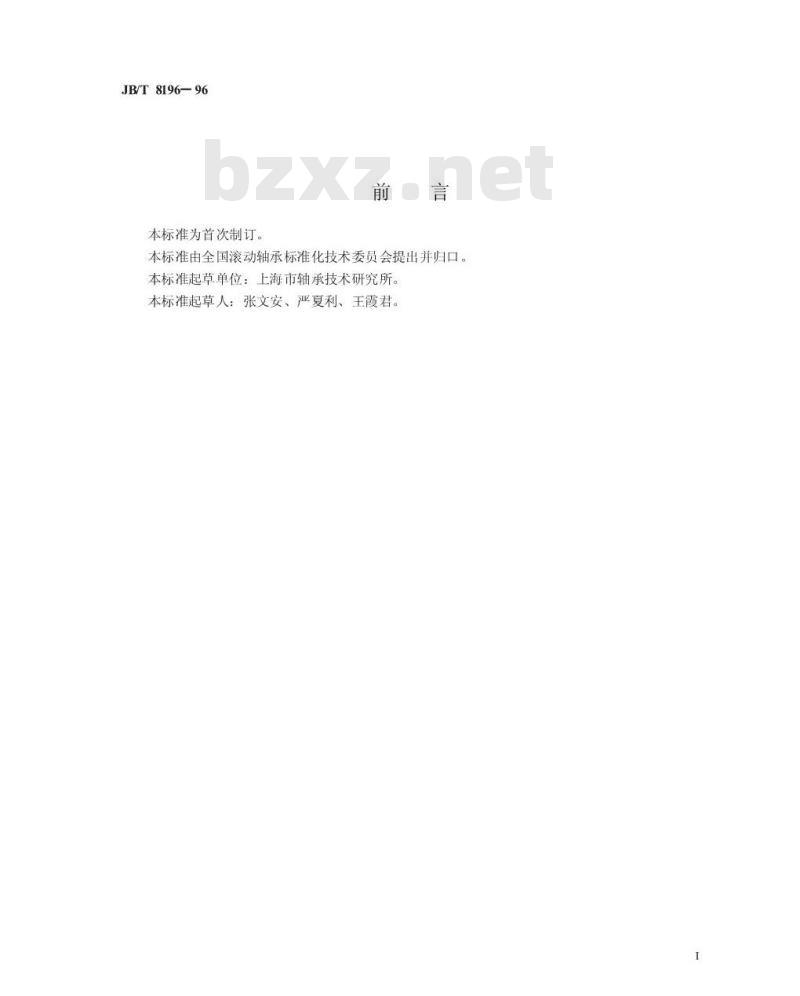

本标准为首次制订。
本标准由全国滚动轴承标准化技术委员会提出并归口。本标准起草单位：上海市轴承技术研究所。本标准起草人：张文安、严夏利、王霞君。1

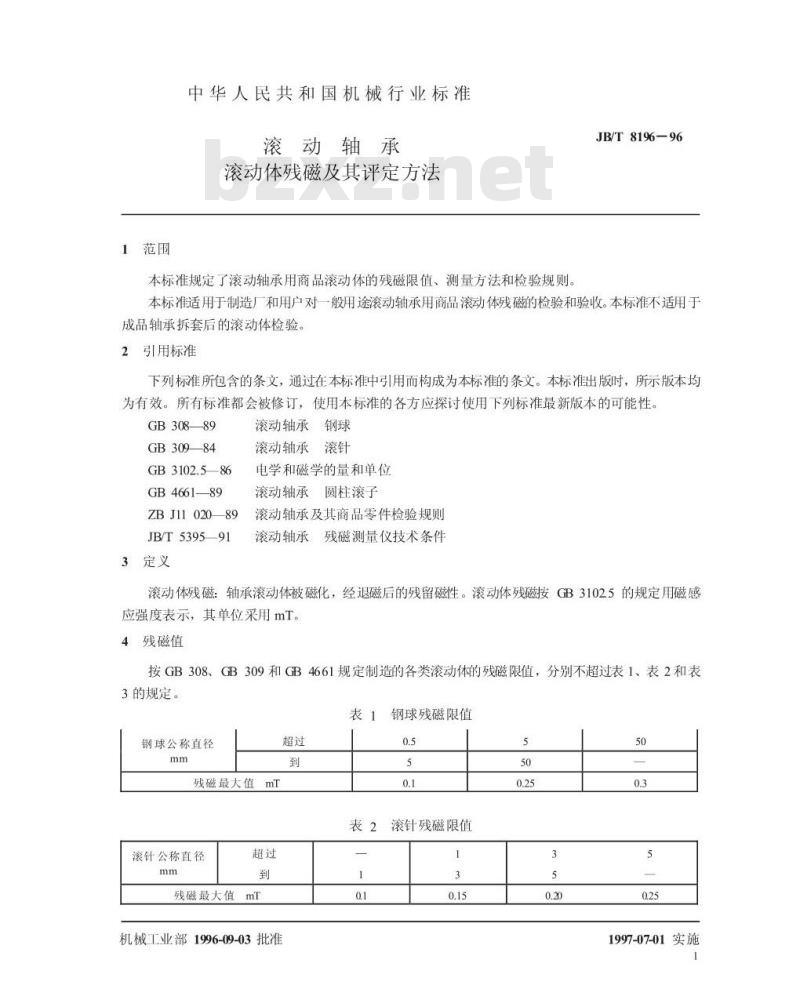

1范围
中华人民共和国机械行业标准
滚动轴承
滚动体残磁及其评定方法
本标准规定了滚动轴承用商品滚动体的残磁限值、测量方法和检验规则JB/T819-96
本标准适用于制造厂和用户对一般用途滚动轴承用商品滚动体残磁的检验和验收。本标准不适用于成品轴承拆套后的滚动体检验。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB308—89
GB30984
GB3102.586
GB4661—89
ZBJ1102089
JB/T539591
3定义
滚动轴承钢球
滚动轴承滚针
电学和磁学的量和单位
滚动轴承圆柱滚子
滚动轴承及其商品零件检验规则滚动轴承残磁测量仪技术条件
滚动体残磁：轴承滚动体被磁化，经退磁后的残留磁性。滚动体残磁按GB3102.5的规定用磁感应强度表示，其单位采用mT。
4残磁值
按GB308、GB309和GB4661规定制造的各类滚动体的残磁限值，分别不超过表1、表2和表3的规定。
钢球残磁限值
钢球公称直径
残磁最大值mT
滚针公称直径
残磁最大值mT
机械工业部1996-09-03批准
表2滚针残磁限值
1997-07-01实施
圆柱滚子直径
残磁最大值

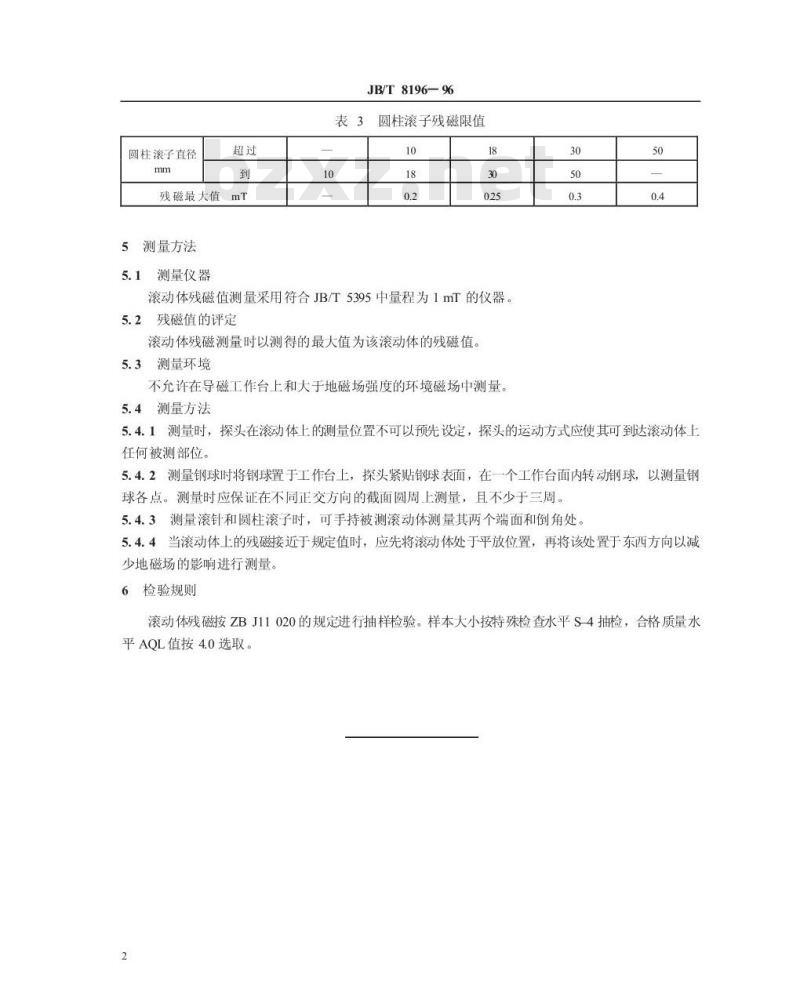

5测量方法
5.1测量仪器
JB/T8196—96
表3圆柱滚子残磁限值
滚动体残磁值测量采用符合JB/T5395中量程为1mT的仪器。残磁值的评定
滚动体残磁测量时以测得的最大值为该滚动体的残磁值。5.3测量环境
不允许在导磁工作台上和大于地磁场强度的环境磁场中测量。5.4测量方法
5.4.1测量时，探头在滚动体上的测量位置不可以预先设定，探头的运动方式应使其可到达滚动体上任何被测部位。
5.4.2测量钢球时将钢球置于工作台上，探头紧贴钢球表面，在一个工作台面内转动钢球，以测量钢球各点。测量时应保证在不同正交方向的截面圆周上测量，且不少于三周。5.4.3测量滚针和圆柱滚子时，可手持被测滚动体测量其两个端面和倒角处，5.4.4当滚动体上的残磁接近于规定值时，应先将滚动体处于平放位置，再将该处置于东西方向以减少地磁场的影响进行测量。
6检验规则
滚动体残磁按ZBJ11020的规定进行抽样检验。样本大小按特殊检查水平S-4抽检，合格质量水平AQL值按4.0选取。

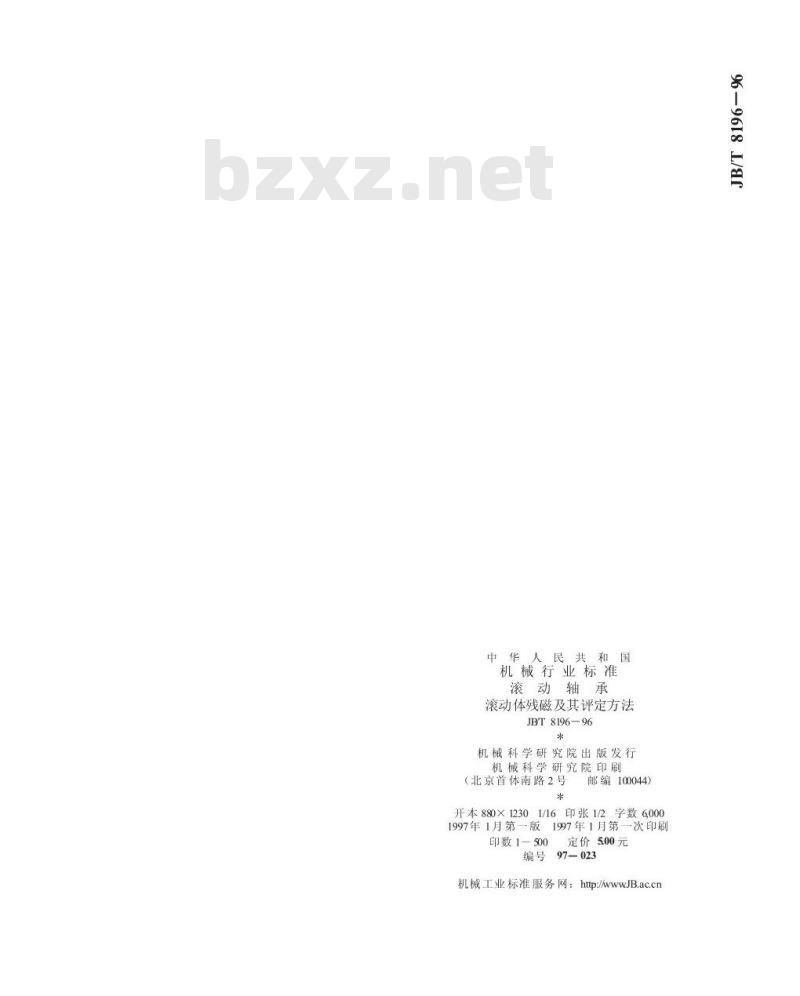

机械行业标准
滚动轴承
滚动体残磁及其评定方法
JBT8196-96
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×12301/16印张1/2字数60001997年1月第一版
1997年1月第一次印刷
印数1-500
定价500元
97-023
机械工业标准服务网：http:/kvwwJB.ac.cn969618 /
