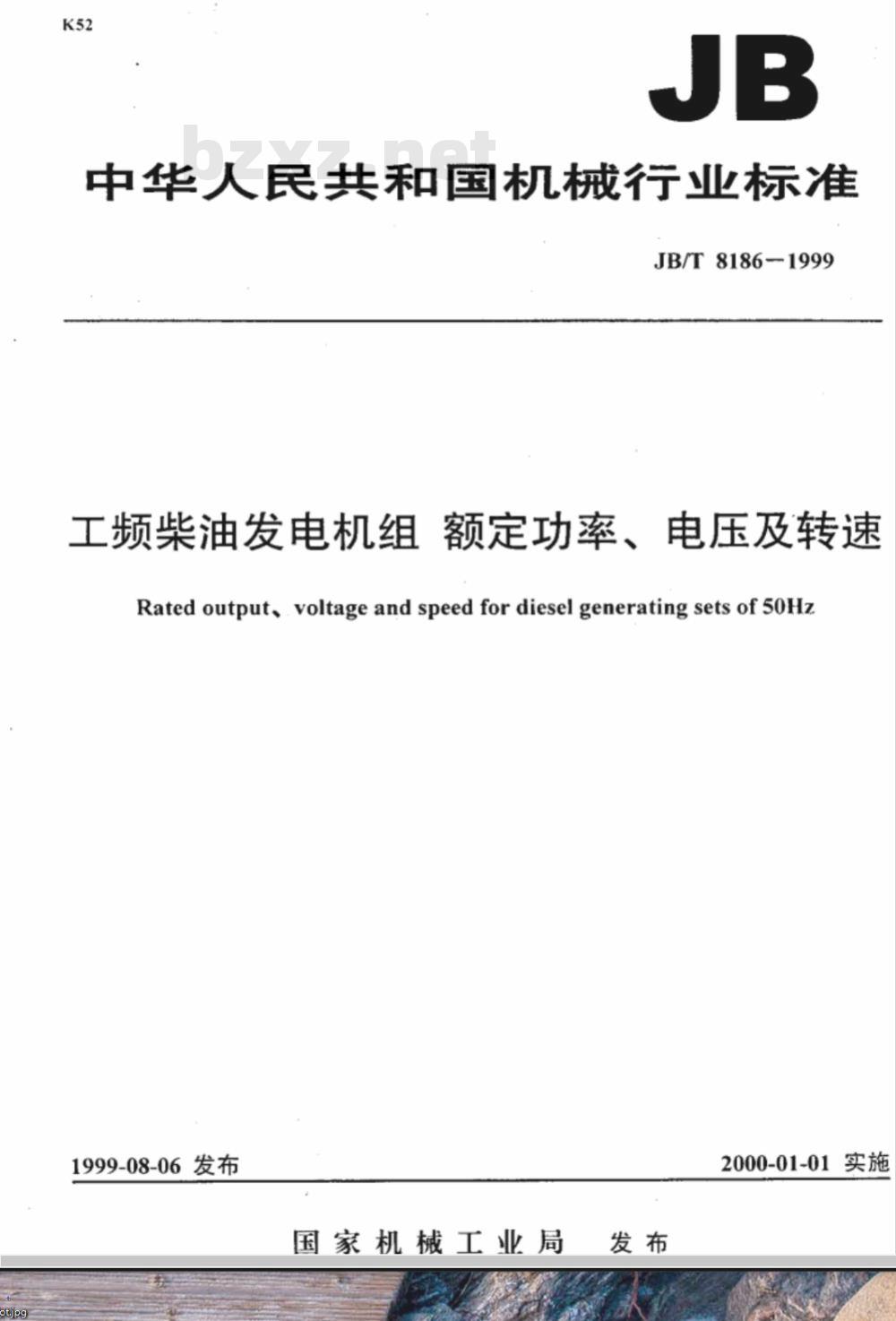

【机械行业标准(JB)】 工频柴油发电机组 额定功率、电压及转速

中华人民共和国机械行业标准
JB/T8186-1999
工频柴油发电机组额定功率、电压及转速Rated output..voltage and speed for diesel generating sets of 50Hz1999-08-06发布
国家机械工业局发布
2000-01-01实施
J3/T8186—1999

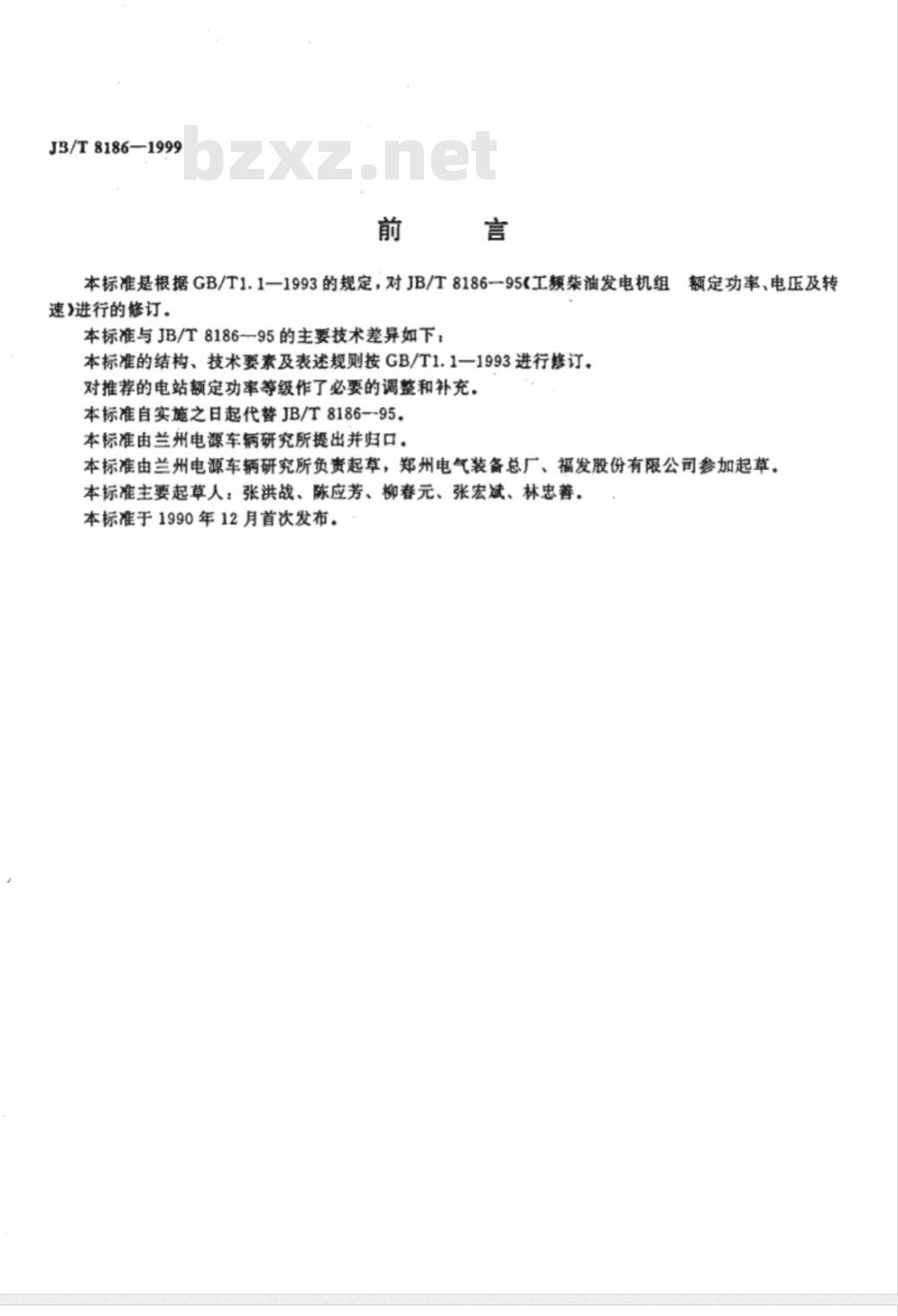

本标准是根据GB/T1.1—1993的规定，对JB/T8186一95《工柴油发电机组额定功率、电压及转
速》进行的修订。
本标准与JB/T8186—95的主要技术差异如下：本标准的结构、技术要素及表述规则按GB/T1.1一1993进行修订，对推荐的电站额定功率等级作了必要的调整和补充，本标准自实施之日起代替JB/T8186一95。本标准由兰州电源车辆研究所提出并归口。本标准由兰州电源车辆研究所负贵起草，郑州电气装备总厂、福发股份有限公司参加起草。本标准主要起草人：张洪战、陈应芳、柳春元、张宏斌、林忠善，本标准于1990年12月首次发布。中华人民共和国机械行业标准

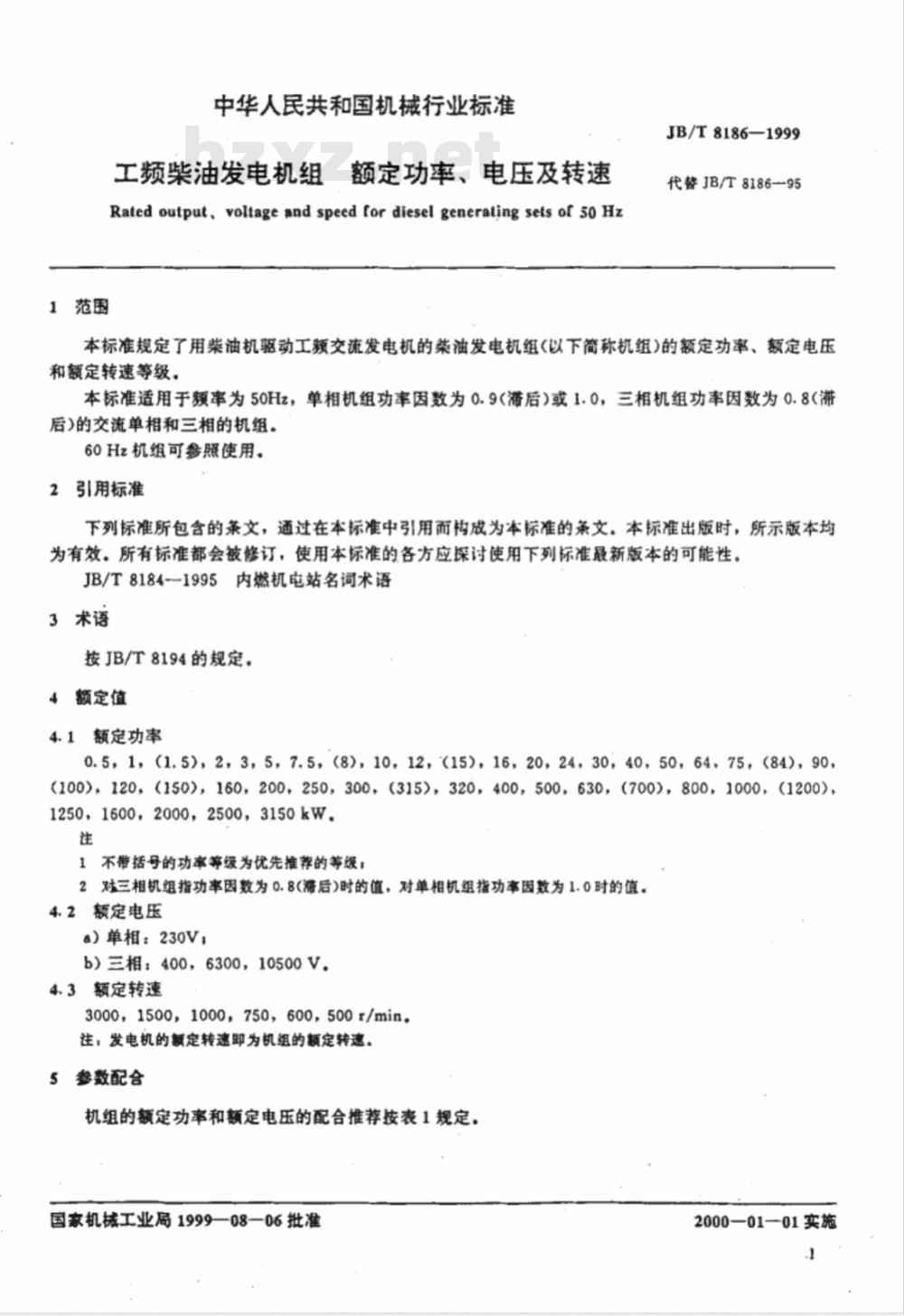

且额定功率、电压及转速
工频柴油发电机组
Rated output、voltageand speed fordiesel generatingsets ofsoHz范围wwW.bzxz.Net
JB/T8186—1999
代替JB/T8186—95
本标准规定了用柴油机驱动工颖交流发电机的柴油发电机组（以下简称机组）的额定功率、额定电压和额定转速等级。
本标准适用于频率为50Hz，单相机组功率因数为0.9（滞后）或1.0，三相机组功率因数为0.8（滞后)的交流单相和三相的机组。
60Hz机组可参照使用。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T8184--1995内燃机电站名词术语3术语
按JB/T8194的规定。
4额定值
4.1额定功率
0.5，1，(1.5)，2，3，5，7.5，(8)，10，12，（15)，16，20，24，30，40，50，64，75，(84)，90,(100)，120，(150)，160，200，250，300，（315)，320，400，500，630，(700)，800，1000，（1200),1250，1600，2000，2500，3150kW.注
1不带括号的功率等级为优先推荐的等级2对三相机组指功率因数为0.8(滞后)时的值，对单相机组指功率因数为1.0时的值。4.2额定电压
a）单相：230V；
b）三相：400，6300，10500V。4.3额定转速
3000，1500，1000，750，600，500r/min。注：发电机的额定转速即为机组的额定转速，5参数配合

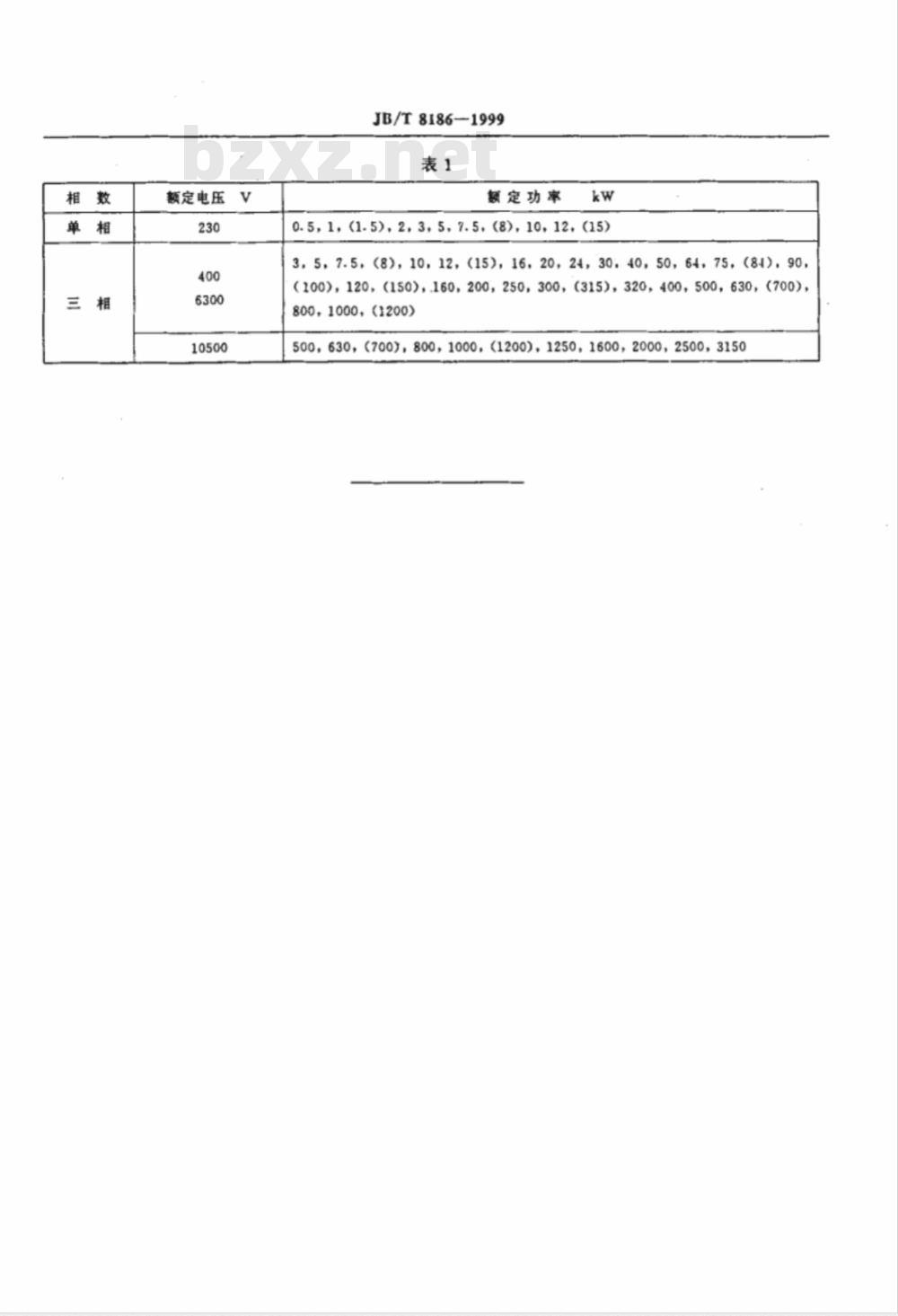

机组的额定功率和额定电压的配合推荐按表1规定，国家机械工业局1999—08—06批准2000—0101实施
额定电压
JB/T8186-1999
额定功率
0.5,1,(1.5),2,3,5,7.5,(8),10,12,(15)3,5，7.5，(8)，10，12，(15)，16，20，24，30,40，50，64，75，（84)，90,（100)，120，（150)，160，200，250，300，(315)，320，400，500，630，（700),800，1000，(1200)
500，630，（700)，800，1000，（1200)，1250，1600，2000，2500，3150
