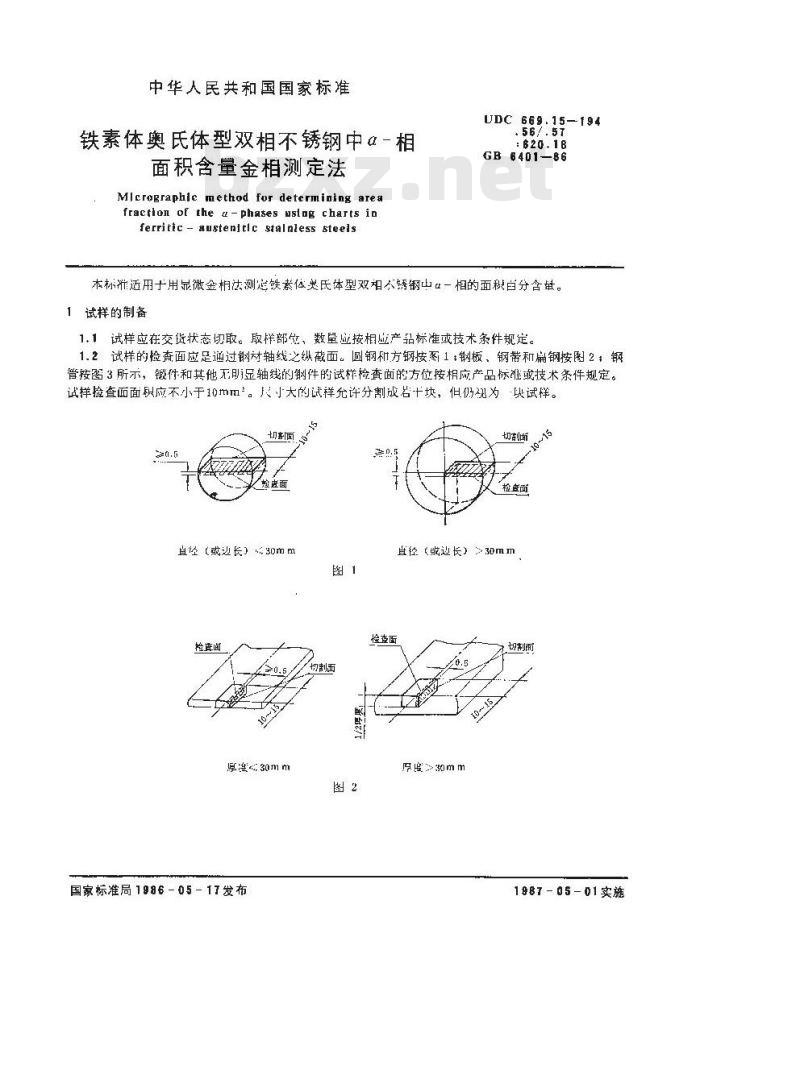

【国家标准(GB)】 铁素体奥氏体型双相不锈钢中α-相面积含量金相测定法

中华人民共和国国家标准
铁素体奥氏体型双相不锈钢中α-相面积含量金相测定法
Mlcrographic method for determining areafraction of the α-phases uslag charts inferritic-austenitlc stalnless steelsUDC 669.15—194
.56/.57
GB6401-86
本标准适用于用显微金相法测定铁素体类氏体型双相人锈钢出a一相的面积白分含量。1试样的制备
1.1试样应在交货状态切取。取样部先、数量应按相应产品标准或技术条件规定。1.2试样的捡查面应足通过钢材轴线之纵截面。圆钢和方钢按图1：钢板、钢带和扁钢按图2；钢管按图3所示，锻件和其他无明显轴线的钢件的试样检查面的方位按相应产品标雅或技术条件规定。试样捡查面面积应不小于10mm。尺小大的试祥允许分割成岩十块，但仍观为块试样。0.
直径（或边长）30mm
检再面bzxZ.net
厚30mm
国家标准局 1986 - 05 - 17发布图1
直径（或长）30mm
检变面
原度30mm
切制面
1987-05-01实施

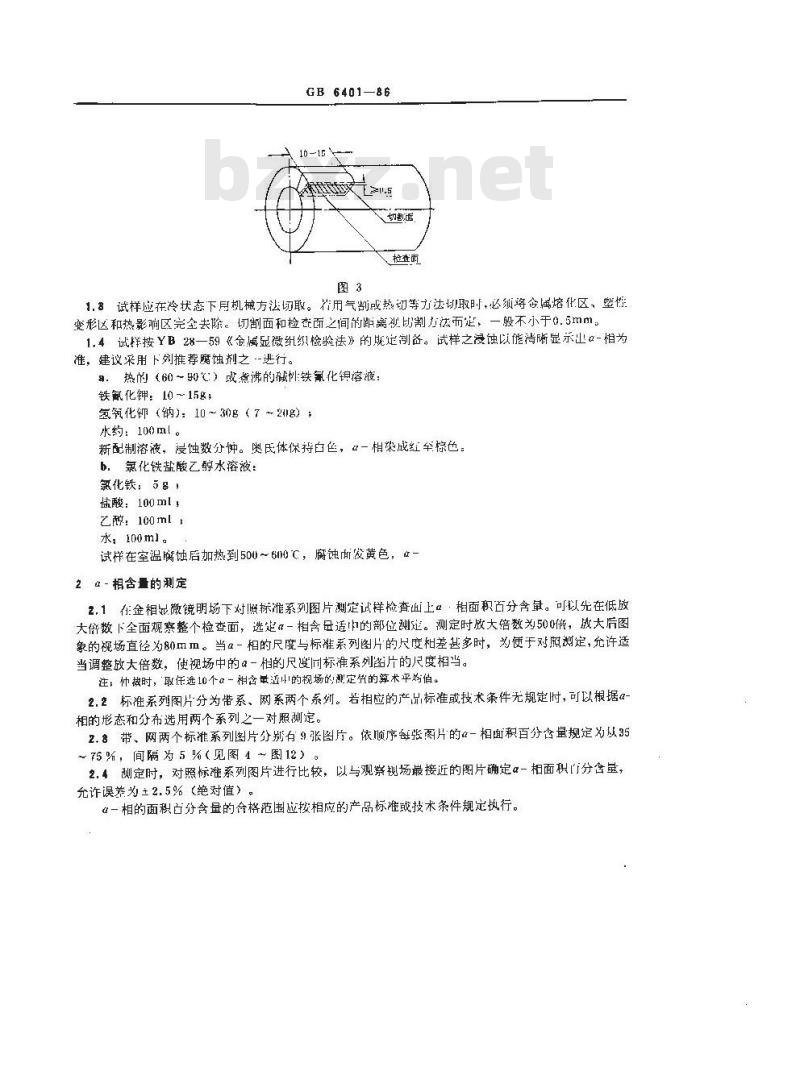

GB 6401-86
切老面
检查面
1.8试样应在冷状态下月机械方法切取。者用气割或热切等方法切取时，必须将令属熔化区，壁变形区和热影响区完全去除。切割面和检查面之间的距离视切割方法而定，一般不小于0.5mm。1.4试样按YB28—59《金属显微组织检验法》的既定制备。试样之浸蚀以能清晰显示出α-相为准，建议采用下列推荐蚀剂之--进行。9.热的（60～0℃）或点沸的碱性铁氯化银溶液：铁鼠化钾：10～15g，
氢领化铆（钠）：10～30g（7～2#g），水约：10tml
新配制溶液，浸蚀数分钟。澳氏体保持白色，α一相染成红牟棕色。b，氯化铁盐酸乙醇水溶液：
氯化铁：58！
盐酸：100ml，
艺醇：100ml
水：100ml
试样在室温腐蚀后加热到500～60℃，腐蚀而发黄色，在2α -相含量的测定
2.1在金相显微镜明场下对照标准系列图片测定试样检查面上相面积古分含量。可以先在低放大伴数下全面观察整个检查面，选定一相含母适中的部位测逆。测定时放大培数为500供，放大后图象的视场直径为即MⅢ。当一相的尺度与标准系列图片的尺度相差甚多时，为便于对照测定，允许适当调整放大倍数，使视场中的α一相的尺度同标准系列图片的尺度相当。注，仲微时，取任选10个一祖含量适中的视场的定绍的算术平均值。2.2标准系列图片分为带系、网系两个系列。若相应的产品标准或技术条件无规定时，可以根据α-相的形态和分布选用两个系列之一对照测定。2.8带、网两个标准系列图片分有9张图片。依顺序每张图片的α一相面积百分含显规定×从35～75%，间隔为5%（见图4～图12）。2.4测定时，对照标准系列图片进行比较，以与观察视场最接近的图片确定α一相面积I分含量，允许误养为±2.5%（绝对值）
a一相的面积占分含量的合格范围应按相应的产品标准或技术条件规定执行。GB 6401—86

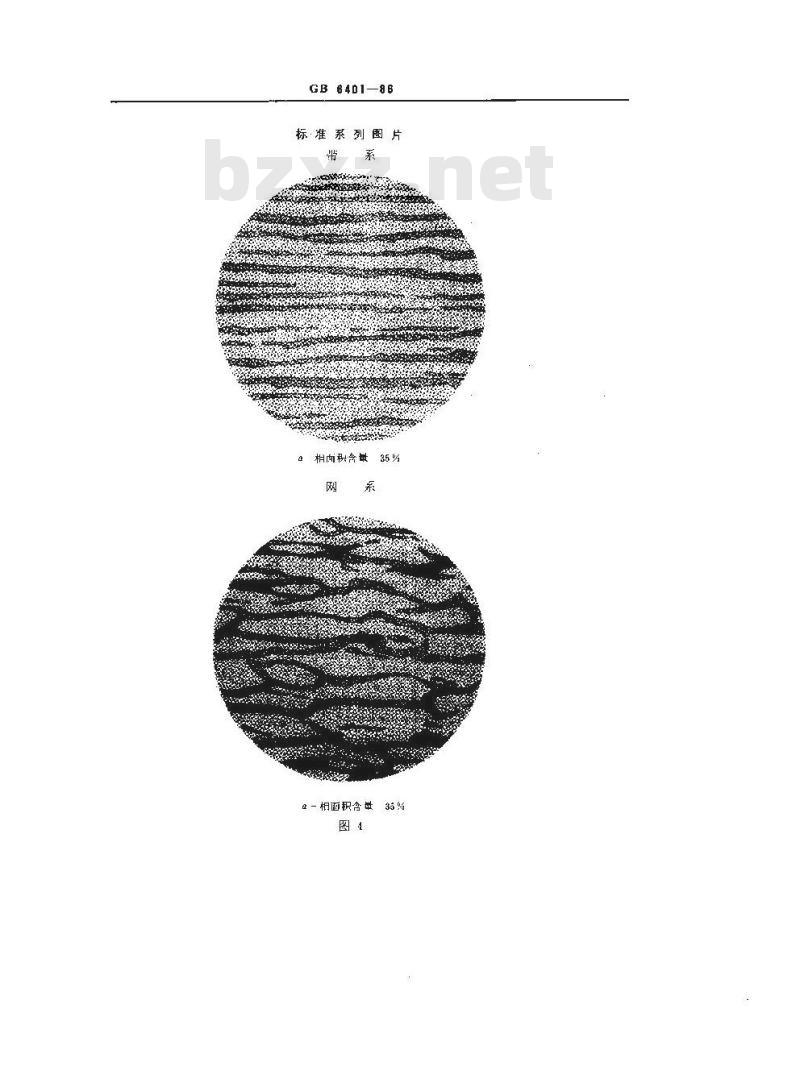

标准系列图片
相积量35
相面积含年路

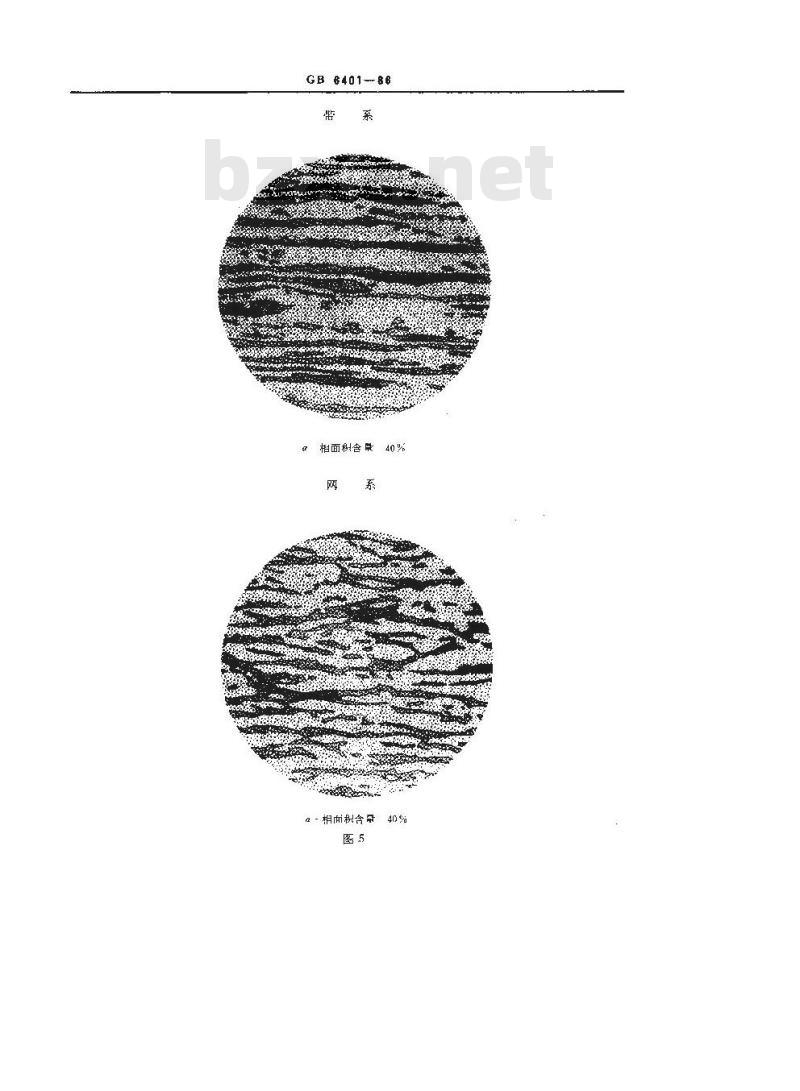

GB 6401--86
2相面利含降40%
-相面积含录40%

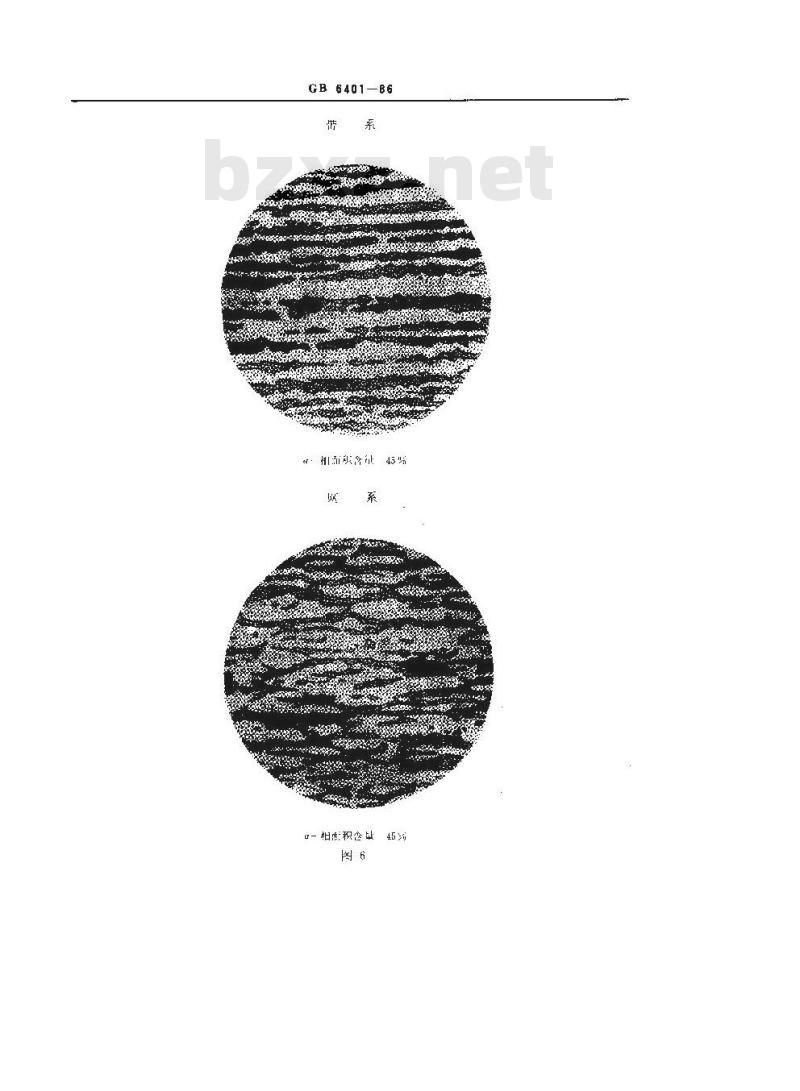

GB 6401—B6
：消头含证45路
-怕积含站45
GB6401-B6
.r-r...
1:-- 3
相面积150%
-相面积含量50 %
GB 6401-86
a-柜面积含量55
一相面秘含芽
GB 8401-86
-相面积含量60%
村面积舍址6终
GB 6401-86
a - 相面积含量
a-相面积含量65%
GB 6401—86
α-相面积含量70 %
α-相面积含旦70%
GB 6401—86
α相而积含甲75%
a-如积含73路
附加说明：
本标准由中华人民共利国冶金【业部提出。本标准冶金工业部钢铁酬究总院、重庆特殊钢厂负皮起单。本标准主要起草人吴可秋，王大兴。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
