【国家标准(GB)】 直柄反燕尾槽铣刀和直柄燕尾槽铣刀

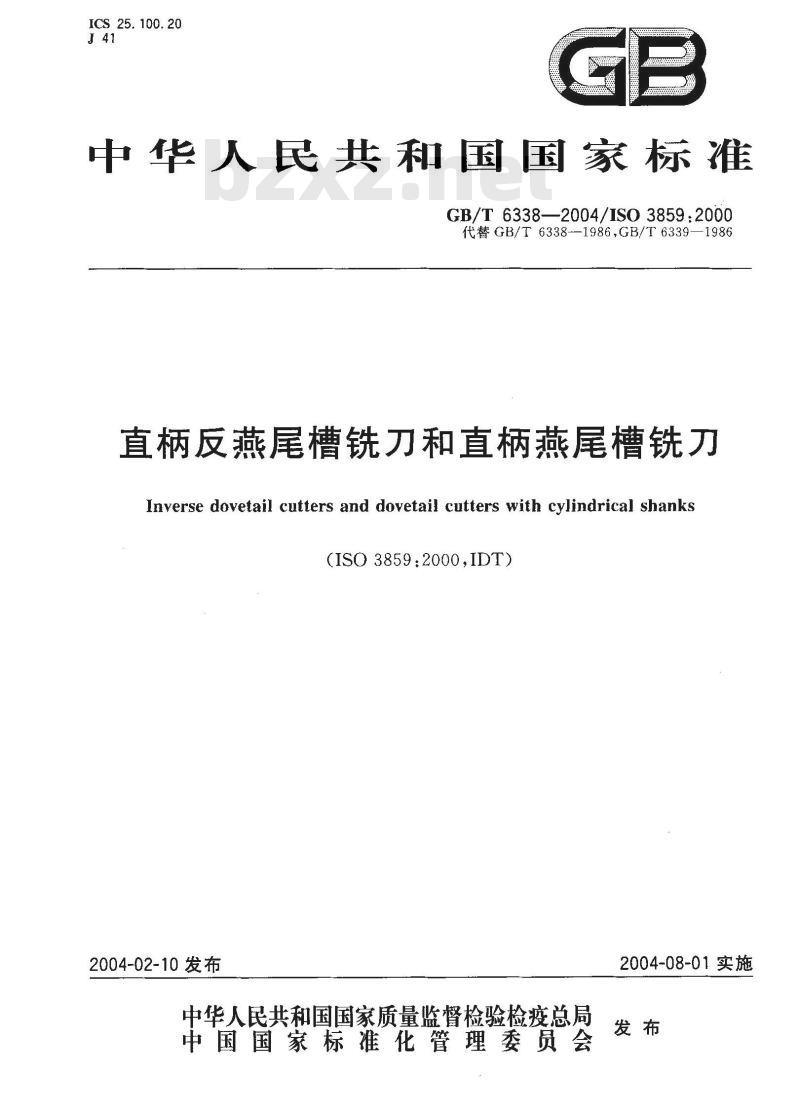

ICS25.100.20
中华人民共和宝国家标雅
GB/T 6338—2004/IS0 3859:2000代替GB/T6338--1986,GB/T6339—1986直柄反燕尾槽铣刀和直柄燕尾槽铣刀Inverse dovetail cutters and dovetail cutters with cylindrical shanks（ISO3859:2000.IDT)
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2004-08-01实施

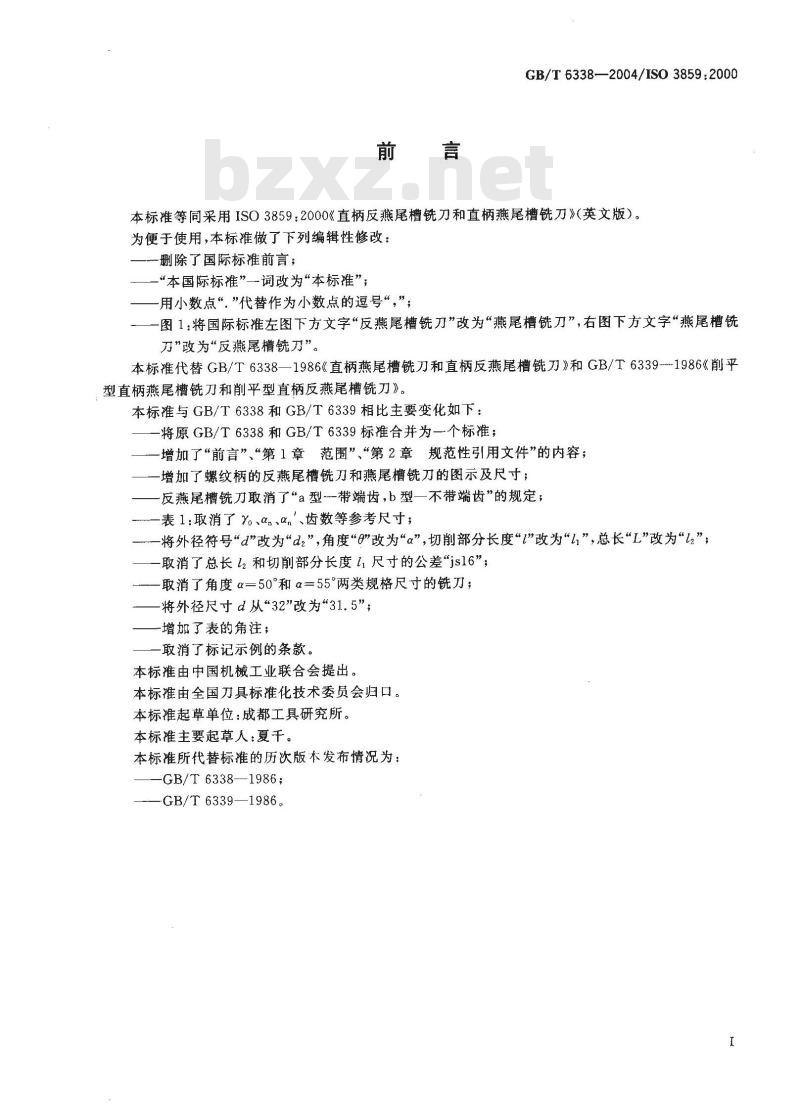

GB/T 6338—2004/ISO 3859:2000本标准等同采用ISO3859：2000《直柄反燕尾槽铣刀和直柄燕尾槽铣刀》（英文版）。为便于使用，本标准做了下列编辑性修改：删除了国际标准前言；
“本国际标准”一词改为“本标准”；用小数点“”代替作为小数点的逗号“，”；一图1：将国际标准左图下方文字“反燕尾槽铣刀”改为“燕尾槽铣刀”，右图下方文字“燕尾槽镜刀”改为“反燕尾槽铣刀”。
本标准代替GB/T6338—1986《直柄燕尾槽铣刀和直柄反燕尾槽铣刀》和GB/T6339-1986《削平型直柄燕尾槽铣刀和削平型直柄反燕尾槽铣刀》。本标准与GB/T6338和GB/T6339相比主要变化如下：将原GB/T6338和GB/T6339标准合并为一个标准；增加了“前言”“第1章范围”“第2章规范性引用文件”的内容；-增加了螺纹柄的反燕尾槽铣刀和燕尾槽铣刀的图示及尺寸；-反燕尾槽铣刀取消了“a型带端齿，b型一不带端齿”的规定；表1：取消了%αn、α,、齿数等参考尺寸；一将外径符号“d”改为“d”，角度“\改为\α”,切削部分长度“\\改为\l”，总长\L”改为\2”；-取消了总长l2和切削部分长度l1尺寸的公差“js16”；取消了角度α=50°和α=55°两类规格尺寸的铣刀；将外径尺寸d从\32\改为“31.5\；增加了表的角注，
-取消了标记示例的条款。
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准起草单位：成都工具研究所。本标准主要起草人：夏千。
本标准所代替标准的历次版本发布情况为；—GB/T 6338—1986;
-GB/T 6339—1986。
GB/T6338—2004/IS03859:2000

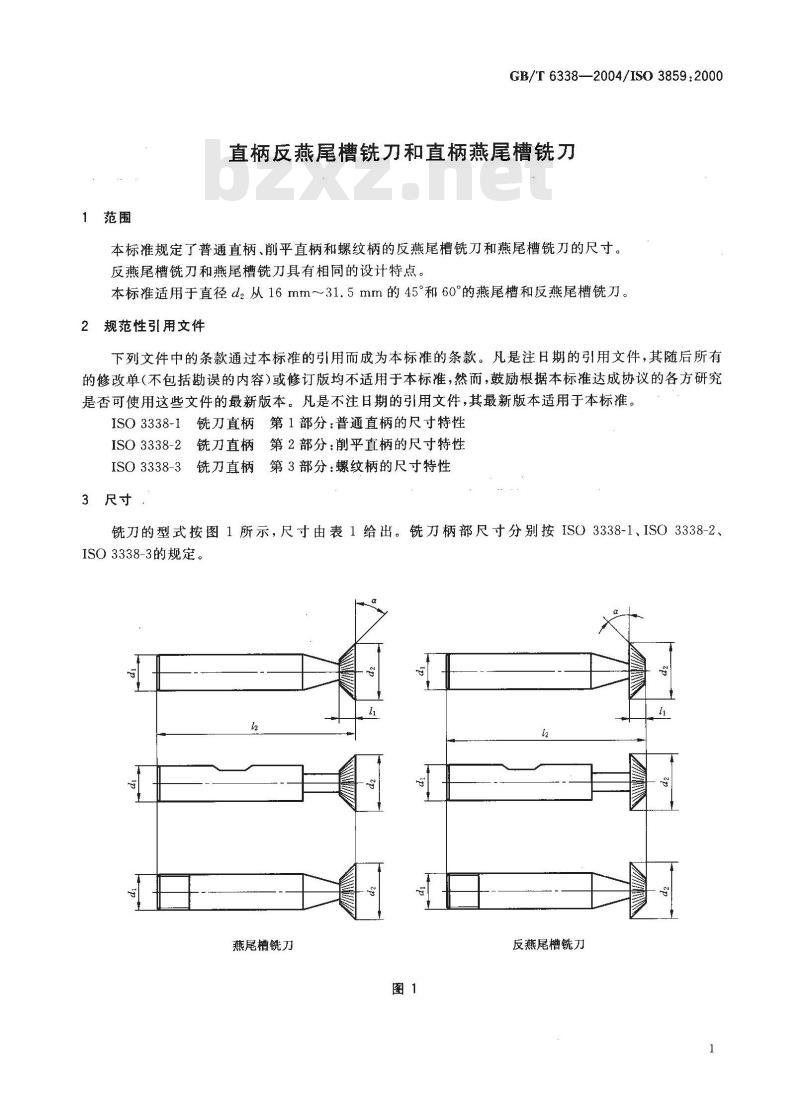

直柄反燕尾槽铣刀和直柄燕尾槽铣刀本标准规定了普通直柄、削平直柄和螺纹柄的反燕尾槽铣刀和燕尾槽铣刀的尺寸。反燕尾槽铣刀和燕尾槽铣刀具有相同的设计特点。本标准适用于直径d2从16mm~31.5mm的45°和60°的燕尾槽和反燕尾槽铣刀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO3338-1铣刀直柄第1部分：普通直柄的尺寸特性ISO3338-2铣刀直柄第2部分：削平直柄的尺寸特性ISO3338-3铣刀直柄第3部分：螺纹柄的尺寸特性3尺寸www.bzxz.net
铣刀的型式按图1所示，尺寸由表1给出。铣刀柄部尺寸分别按ISO3338-1、ISO3338-2、ISO3338-3的规定。
燕尾槽铣刀
反燕尾槽铣刀

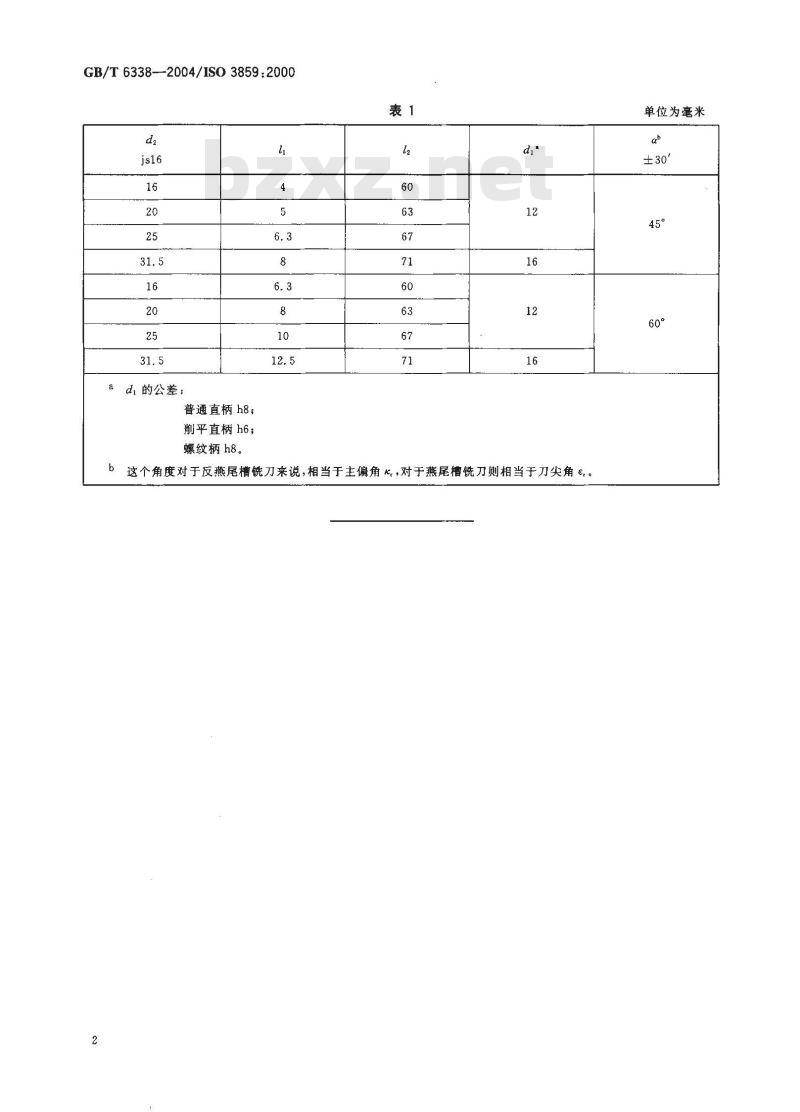

GB/T 6338-2004/ISO 3859:2000d2
d的公差
普通直柄h8；
削平直柄 h6；
螺纹柄h8。
这个角度对于反燕尾槽铣刀来说，相当于主偏角&，对于燕尾槽铣刀则相当于刀尖角s2
单位为毫米
±30″
