【国家标准(GB)】 电子设备用固定电容器 第11部分:分规范:金属箔式聚乙烯对苯二甲酸乙二醇酯膜介质直流固定电容器(可供认证用)

1总则
1.1范围

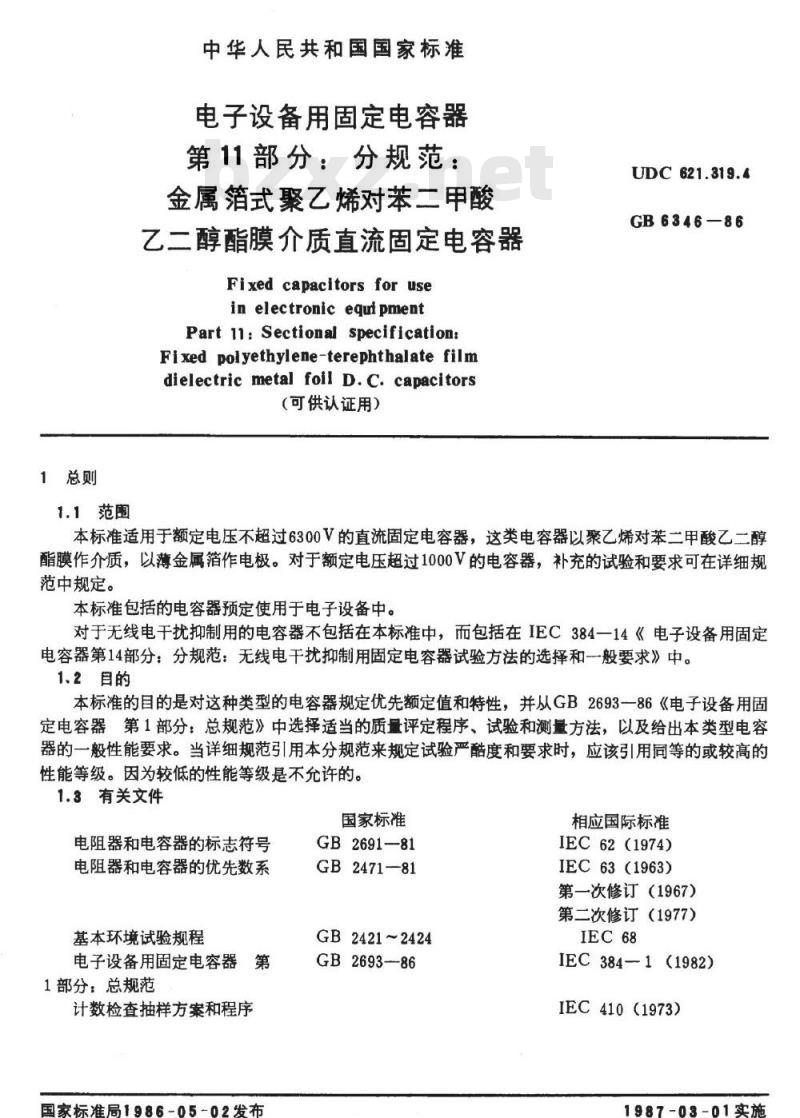

中华人民共和国国家标准
电子设备用固定电容器
第11部分：分规范：
金属箔式聚乙烯对苯二甲酸
乙二醇酯膜介质直流固定电容器Fixed capacitors for use
in electronic equipment
Partu:SectionalspecificationFixedpolyethylene-terephthalatefilmdielectric metal foil D.C. capacitors（可供认证用）
UDC621.319.4
GB6346—86
本标准适用于额定电压不超过6300V的直流固定电容器，这类电容器以聚乙烯对苯二甲酸乙二醇酯膜作介质，以薄金属箔作电极。对于额定电压超过1000V的电容器，补充的试验和要求可在详细规范中规定。
本标准包括的电容器预定使用于电子设备中。对于无线电干扰抑制用的电容器不包括在本标准中，而包括在IEC384一14《电子设备用固定电容器第14部分：分规范：无线电干扰抑制用固定电容器试验方法的选择和一般要求》中。1.2目的
本标准的目的是对这种类型的电容器规定优先额定值和特性，并从GB2693一86《电子设备用固定电容器第1部分：总规范》中选择适当的质量评定程序、试验和测量方法，以及给出本类型电容器的一般性能要求。当详细规范引用本分规范来规定试验严酷度和要求时，应该引用同等的或较高的性能等级。因为较低的性能等级是不允许的。1.3有关文件
国家标准
GB2691—81
电阻器和电容器的标志符号
电阻器和电容器的优先数系
基本环境试验规程
电子设备用固定电容器第
1部分：总规范
计数检查抽样方案和程序
国家标准局1986-05-02发布
GB2471—81
GB2421~2424
GB2693—86
相应国际标准
IEC62（1974）
IEC63（1963)
第一次修订（1967）
第二次修订（1977）
IEC 384—1(1982)
IEC410（1973)
1987-03-01实施

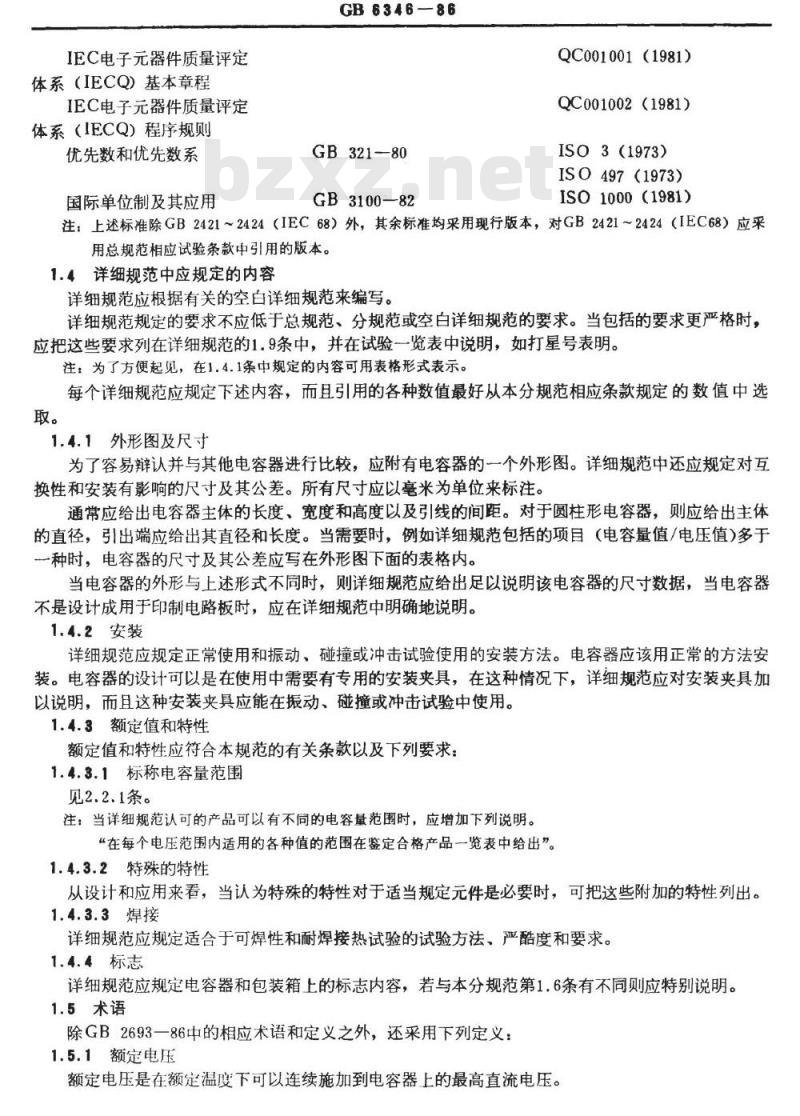

IEC电子元器件质量评定
体系（IECQ）基本章程
IEC电子元器件质量评定
体系（IECQ）程序规则
优先数和优先数系
国际单位制及其应用
GB6346-86
GB321-80
GB3100-—82
QC001001（1981)）
QC001002（1981）
ISO3（1973）
ISO497(1973)
ISO1000(1981)
注：上述标准除GB2421～2424（IEC68）外，其余标准均采用现行版本，对GB2421~2424（IEC68）应采用总规范相应试验条款中引用的版本。1.4详细规范中应规定的内容
详细规范应根据有关的空白详细规范来编写。详细规范规定的要求不应低于总规范、分规范或空白详细规范的要求。当包括的要求更严格时，应把这些要求列在详细规范的1.9条中，并在试验一览表中说明，如打星号表明。注：为了方便起见，在1.4.1条中规定的内容可用表格形式表示。每个详细规范应规定下述内容，而且引用的各种数值最好从本分规范相应条款规定的数值中选取。
1.4.1外形图及尺寸
为了容易辩认并与其他电容器进行比较，应附有电容器的一个外形图。详细规范中还应规定对互换性和安装有影响的尺寸及其公差。所有尺寸应以毫米为单位来标注。通常应给出电容器主体的长度、宽度和高度以及引线的间距。对于圆柱形电容器，则应给出主体的直径，引出端应给出其直径和长度。当需要时，例如详细规范包括的项目（电容量值/电压值）多于一种时，电容器的尺寸及其公差应写在外形图下面的表格内。当电容器的外形与上述形式不同时，则详细规范应给出足以说明该电容器的尺寸数据，当电容器不是设计成用于印制电路板时，应在详细规范中明确地说明。1.4.2安装
详细规范应规定正常使用和振动、碰撞或冲击试验使用的安装方法。电容器应该用正常的方法安装。电容器的设计可以是在使用中需要有专用的安装夹具，在这种情况下，详细规范应对安装夹具加以说明，而且这种安装夹具应能在振动、碰撞或冲击试验中使用。1.4.3额定值和特性
额定值和特性应符合本规范的有关条款以及下列要求：1.4.3.1标称电容量范围
见2.2.1条。
注：当详细规范认可的产品可以有不同的电容量范围时，应增加下列说明。“在每个电压范围内适用的各种值的范围在鉴定合格产品一览表中给出”。1.4.3.2特殊的特性
从设计和应用来看，当认为特殊的特性对于适当规定元件是必要时，可把这些附加的特性列出。1.4.3.3焊接
详细规范应规定适合于可焊性和耐焊接热试验的试验方法、严酷度和要求。1.4.4标志
详细规范应规定电容器和包装箱上的标志内容，若与本分规范第1.6条有不同则应特别说明。1.5术语
除GB2693一86中的相应术语和定义之外，还采用下列定义：1.5.1额定电压
额定电压是在额定温度下可以连续施加到电容器上的最高直流电压。GB6346-86

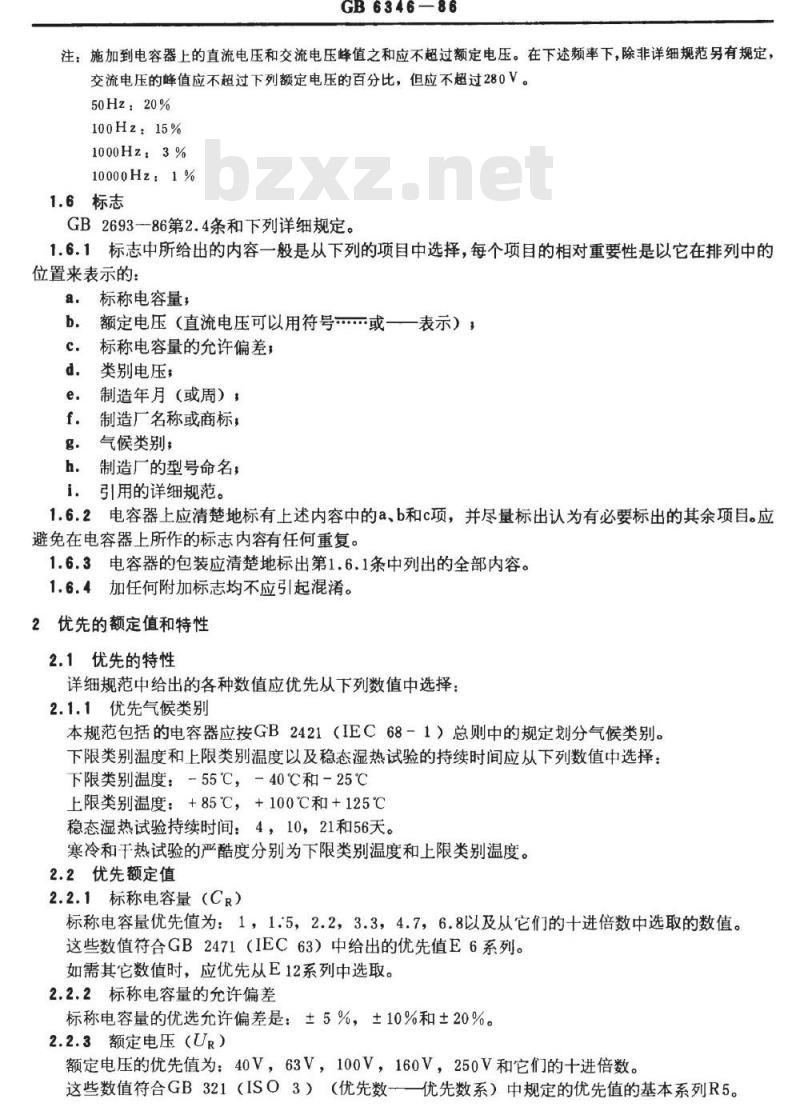

注：施加到电容器上的直流电压和交流电压峰值之和应不超过额定电压。在下述频率下，除非详细规范另有规定，交流电压的峰值应不超过下列额定电压的百分比，但应不超过280V。50Hz:20%
100Hz:15%
1000Hz:3%
10000Hz:1%
1.6标志
GB2693一86第2.4条和下列详细规定。1.6.1标志中所给出的内容一般是从下列的项目中选择，每个项目的相对重要性是以它在排列中的位置来表示的：
标称电容量；
额定电压（直流电压可以用符号…………或一一表示），c.
标称电容量的允许偏差
类别电压；
制造年月（或周）：
制造厂名称或商标，
气候类别，
制造厂的型号命名，
引用的详细规范。
1.6.2电容器上应清楚地标有上述内容中的a、b和c项，并尽量标出认为有必要标出的其余项目。应避免在电容器上所作的标志内容有任何重复。1.6.3电容器的包装应清楚地标出第1.6.1条中列出的全部内容。1.6.4加任何附加标志均不应引起混淆。2优先的额定值和特性
2.1优先的特性
详细规范中给出的各种数值应优先从下列数值中选择：2.1.1优先气候类别
本规范包括的电容器应按GB2421（IEC68－1）总则中的规定划分气候类别。下限类别温度和上限类别温度以及稳态湿热试验的持续时间应从下列数值中选择：下限类别温度：-55℃，—40℃和-25℃上限类别温度：+85℃，+100℃和+125℃稳态湿热试验持续时间：4，10，21和56天。寒冷和干热试验的严酷度分别为下限类别温度和上限类别温度。2.2优先额定值
2.2.1标称电容量（CR）
标称电容量优先值为：1，1.5，2.2，3.3，4.7，6.8以及从它们的十进倍数中选取的数值。这些数值符合GB2471（IEC63）中给出的优先值E6系列。如需其它数值时，应优先从E12系列中选取。2.2.2标称电容量的允许偏差
标称电容量的优选允许偏差是：±5%，±10%和±20%。2.2.3额定电压（UR）
额定电压的优先值为：40V，63V，100V，160V，250V和它们的十进倍数。这些数值符合GB321（ISO3）（优先数优先数系）中规定的优先值的基本系列R5。2.2.4类别电压（Uc）
类别电压是：
GB6346—86

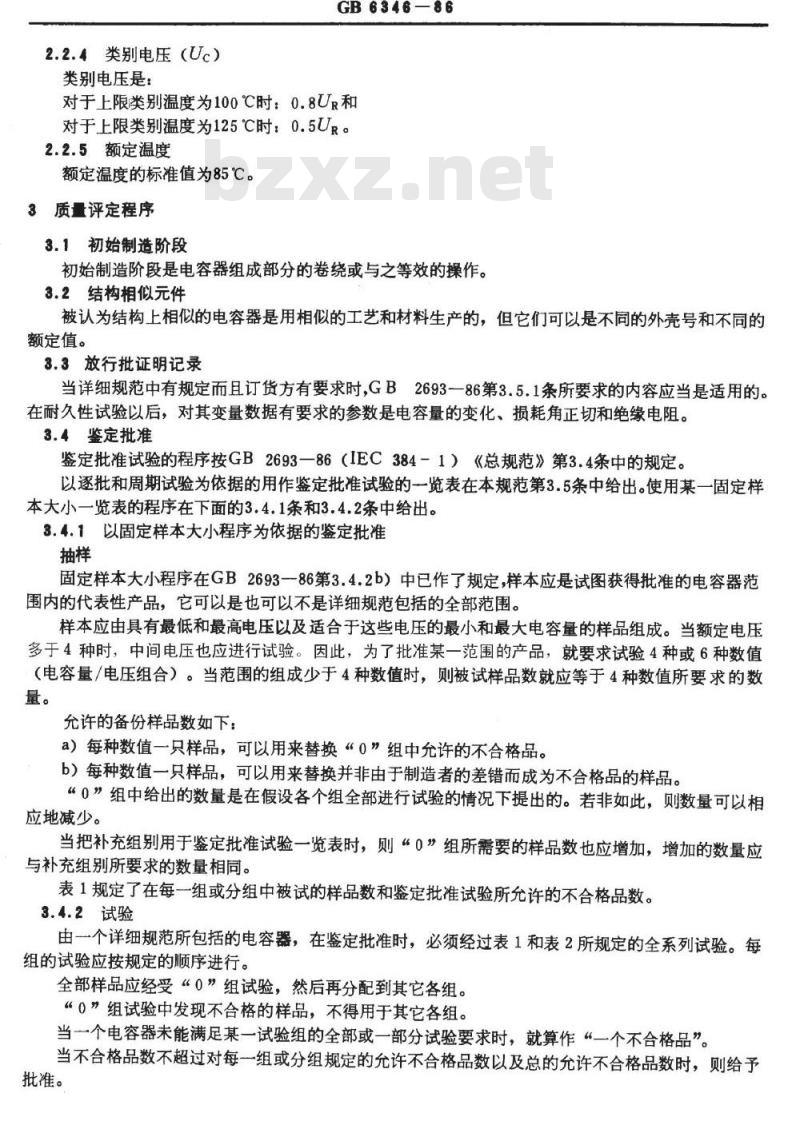

对于上限类别温度为100℃时：0.8UR和对于上限类别温度为125℃时：0.5UR。2.2.5额定温度
额定温度的标准值为85℃。
3质量评定程序
3.1初始制造阶段
初始制造阶段是电容器组成部分的卷绕或与之等效的操作。3.2结构相似元件
被认为结构上相似的电容器是用相似的工艺和材料生产的，但它们可以是不同的外壳号和不同的额定值。
3.3放行批证明记录
当详细规范中有规定而且订货方有要求时,GB2693一86第3.5.1条所要求的内容应当是适用的。在耐久性试验以后，对其变量数据有要求的参数是电容量的变化、损耗角正切和绝缘电阻。3.4鉴定批准
鉴定批准试验的程序按GB2693—86（IEC384－1）《总规范》第3.4条中的规定。以逐批和周期试验为依据的用作鉴定批准试验的一览表在本规范第3.5条中给出。使用某一固定样本大小一览表的程序在下面的3.4.1条和3.4.2条中给出。3.4.1以固定样本大小程序为依据的鉴定批准抽样
固定样本大小程序在GB2693一86第3.4.2b）中已作了规定，样本应是试图获得批准的电容器范围内的代表性产品，它可以是也可以不是详细规范包括的全部范围。样本应由具有最低和最高电压以及适合于这些电压的最小和最大电容量的样品组成。当额定电压多于4种时，中间电压也应进行试验。因此，为了批准某一范围的产品，就要求试验4种或6种数值（电容量/电压组合）。当范围的组成少于4种数值时，则被试样品数就应等于4种数值所要求的数量。
允许的备份样品数如下：
a）每种数值一只样品，可以用来替换“0”组中允许的不合格品。b）每种数值一只样品，可以用来替换并非由于制造者的差错而成为不合格品的样品。“0”组中给出的数量是在假设各个组全部进行试验的情况下提出的。若非如此，则数量可以相应地减少。
当把补充组别用于鉴定批准试验一览表时，则“0”组所需要的样品数也应增加，增加的数量应与补充组别所要求的数量相同。表1规定了在每一组或分组中被试的样品数和鉴定批准试验所充许的不合格品数。3.4.2试验
由一个详细规范所包括的电容器，在鉴定批准时，必须经过表1和表2所规定的全系列试验。每组的试验应按规定的顺序进行。全部样品应经受“0”组试验，然后再分配到其它各组。“0”组试验中发现不合格的样品，不得用于其它各组。当一个电容器未能满足某一试验组的全部或一部分试验要求时，就算作“一个不合格品”。当不合格品数不超过对每一组或分组规定的允许不合格品数以及总的允许不合格品数时，则给予批准。
GB6346-86

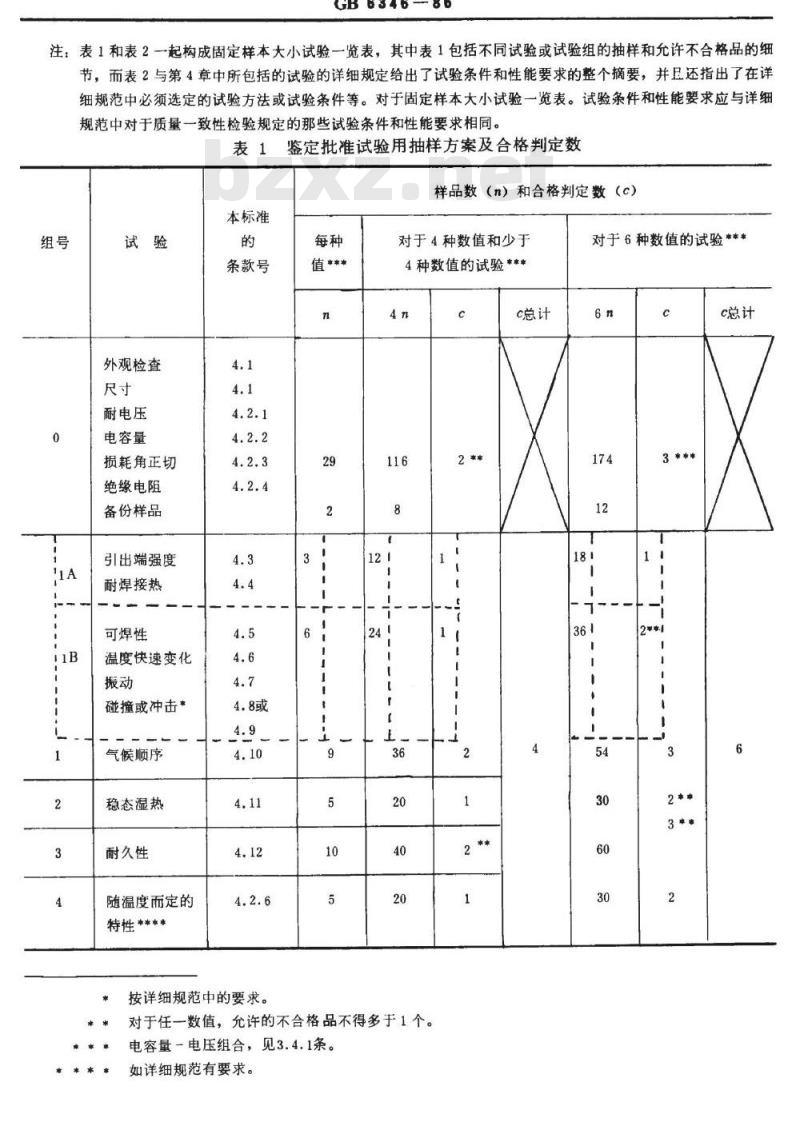

注：表1和表2一起构成固定样本大小试验一览表，其中表1包括不同试验或试验组的抽样和允许不合格品的细节，而表2与第4章中所包括的试验的详细规定给出了试验条件和性能要求的整个摘要，并且还指出了在详细规范中必须选定的试验方法或试验条件等。对于固定样本大小试验一览表。试验条件和性能要求应与详细规范中对于质量一致性检验规定的那些试验条件和性能要求相同。表1鉴定批准试验用抽样方案及合格判定数样品数（n）和合格判定数（c）本标准
外观检查
耐电压
电容量
损耗角正切
绝缘电阻
备份样品
引出端强度
耐焊接热
可焊性
温度快速变化
碰撞或冲击*
气候顺序
稳态湿热
耐久性
随温度而定的
特性****
条款号
按详细规范中的要求。
值***
对于4种数值和少于免费标准下载网bzxz
4种数值的试验***
对于任一数值，允许的不合格品不得多于1个。电容量-电压组合，见3.4.1条。如详细规范有要求。
c总计
对于6种数值的试验***
c总计
GB634686
表2！
鉴定批准试验一览表
注：①试验的条款号和性能要求引自第4章②本表中：D
条款号和试验项目
（见注）
4.1外观检查
4.1尺寸（详细的）
4.2.1耐电压
4.2.2电容量
4.2.3损耗角正切(tgd）
4.2.4绝缘电阻
4.8.1初始测量
4.3引出端强度
4.4耐焊接热
4.4.2最后测量
4.5可焊性
4.6.1初始测量
破坏性的，ND
一试验和测最方法。
非破坏性的。
试验条件
（见注①）
方法：见详细规范
频率：1kHz
方法：见详细规范
电容量
损耗角正切：
对于CR<10μF：在
1kHz时，Cr>10μF.在
50Hz到120Hz时
外观检查
不预先干燥方法：见详
细规范（1A或1B）
外观检查
电容量
不老化
方法：见详细规范
电容量
损耗角正切：
对于CR<10μF：在
1kHz时，C>10μF在
样品数n
及合格判
定数c
见表1
见表1
见表1
性能要求
（见注①）
按4.1条
标志清晰，并符合详细
规范规定
见详细规范
无击穿或飞弧
在规定偏差范围以内
按4.2.3.2条
按4.2.4.2条
无可见损伤
无可见损伤
标志清晰
AC/C不大于4.3.1
条测量值的2%
镀锡良好。按适用情况
表现为在引出端润湿的情
况下焊料能自由流动，或
者焊料在S内将会流动
条款号和试验项目
（见注）
4.6温度快速变化
4.7振动
4.7.2最后检查
4.8碰撞（或冲击，见
4.9冲击（或碰撞见
4.8.3或4.9.3最后测量
4.10气候顺序
4.10.2干热
4.10.3循环湿热，试
验Db，第1次循环
4.10.4寒冷
GB634686
续表2
试验条件
（见注①）
50Hz到120Hz时
=下限类别温度
6。=上限类别温度
5次循环
持续时间t，=30min
外观检查
安装方法：见详细规范
程序B4
频率范围：从Hz
到—Hz
振幅：0.75mm或加速
度98m/s2（取严酷度较
小者）
总持续时间：6h
外观检查
安装方法：见详细规范
碰撞次数：
加速度：—m/s2
脉冲持续时间：一ms
安装方法：见详细规范
加速度：一m/s2
脉冲持续时间：一ms
外观检查
电容量
损耗角正切
温度：上限类别温度
持续时间：16h
温度：下限类别温度
持续时间：2h
样品数n
及合格判
定数c
见表1
见表1
性能要求
（见注④）
无可见损伤
无可见损伤
无可见损伤
△C/C不大于4.6.1条
测量值的5%
见详细规范
条款号和试验项目
（见注①）
4.10.5低气压（如果
详细规范有要求）
4.10.5.3中间测量
4.10.6循环湿热，试
验Db，其余循环
4.10.6.2最后测量
4.11稳态湿热
4.11.1初始测量
4.11.3最后测量
GB6346-86
续表2
试验条件
（见注）
大气压力：8.5kPa
（85mbar）
外观检查
恢复：1～2h
外观检查
电容量
损耗角正切
绝缘电阻
电容量
损耗角正切：
对于CR<10uF：在
1kHz时，C,>10μF.在
50Hz到120Hz时
恢复：1～2h
外观检查
电容量
损耗角正切
绝缘电阻
样品数n
及合格判
定数c
见表1
见表1
性能要求
（见注①）
无永久性击穿、飞弧或
外壳的有害变形
无可见损伤
标志清晰
△C/C不大于按适用情
况，为4.4.2，4.8.3或
4.9.3条测量值的5%
不大于0.01或按适用情
况为4.3.1或4.6.1条测量值
的1.2倍（取较大者）
不小于4.2.4.2条数值的
无可见损伤
标志清晰
AC/C不大于4.11.1条
测量值的5%
不大于0.01或为4.11.1
条测量值的1.2倍（取较
大者）
不小于4.2.4.2条数值的
条款号和试验项目
（见注）
4.12耐久性
4.12.1初始测量
4.12.5最后测量
4.2.5随温度而定的
3.5质置一致性检验
3.5.1检验批的构成
A组和B组检验
GB6346-86
续表2
试验条件
（见注）
持续时间：2000h
电容量
损耗角正切：
对于CR<10uF，在
1kHz时，C.>10uF，在
50Hz到120Hz时
恢复：1~2h
外观检查
电容量
损耗角正切
绝缘电阻
电容量
这些试验应在逐批检验的基础上进行。制造者可按下列保证条款将现行生产的产品组合成检验批。（1）检验批应由结构相似的电容器组成（见3.2条）。（2a）试验样本应代表检验批中所包括的数值和尺寸：一关于样品的数量：
一任一数值至少有5只样品。
样品数n
及合格判
定数c
见表1
见表1
性能要求
（见注④）
无可见损伤
标志清晰
AC/C不大于4.12.1条
测量值的5%
不大于0.01或为4.12.1
条测量值的1.2倍（取较
大者）
不小于4.2.4.2条数值
的50%
按4.2.5条
（2b）如果样本中任一数值的样品数少于5只，则抽样基数应由制造者和国家检查机构协商确定。
C组试验
这些试验应在周期检验的基础上进行。样本应是规定周期内现行生产的电容器的代表性产品，并应划分成高、中、低额定电压。为了包GB6346-86
括批准的范围，在任一周期内应在每一电压组中试验一个外壳号。在以后周期内生产的其他外壳号和（或）额定电压应以包括整个范围为目的进行试验。3.5.2试验一览表
质量一致性检验的逐批检验和周期检验一览表在GB6347一86《电子设备用固定电容器第11部分：空白详细规范：金属箔式聚乙烯对苯二甲酸乙二醇酯膜介质直流固定电容器》表4中给出。3.5.3延期交货
必须根据GB2693一86第3.5.2条的程序进行复验时，应按A组和B组检验中的规定检验可焊性和电容量。
3.5.4评定水平
在空白详细规范中规定的各评定水平应优先从下列表3A和3B中选取：表3A
检验分组**
注：IL
—检验水平。
一合格质量水平。
检验分组**
注：p
一周期（月数）
n——样本大小。
一合格判定数（允许不合格品数）评定水平D、F和G正在考虑中。
检验分组的内容在有关的空白详细规范第2章中规定。AQL
试验和测量方法
GB634686
本章补充GB2693一86第4章中规定的内容。4.1外观和尺寸检查
GB2693—86第4.4条。
4.2电气试验
4.2.1耐电压
GB2693一86第4.6条和下列详细规定：4.2.1.1试验电路
R,和标称电容量Cx的乘积应小于或等于1s，但应大于0.01s。R，包括电源的内阻。
R，应将放电电流值限制到等于或小于1A。4.2.1.2下列电压应施加在GB2693--86第4.5.2条表1中的各测量点之间，对鉴定批准试验时间为1min，对于逐批质量一致性试验时间为1s。试验点
1 b)、1 c)和1 d)
4.2.2电容量
GB2693一86第4.7条和下列详细规定：试验电压
2UR，最低为200V
4.2.2.1电容量应在1000Hz的频率时测量，或应为校正到1000Hz频率时的数值。对于标称电容量值大于10uF的电容器，可以用50Hz至120Hz的频率测量。在1000Hz时施加的峰值电压应不超过额定电压的3%，在50Hz至120Hz时施加的峰值电压应不超过额定电压的20%，且最高为100V（有效值为70V）。4.2.2.2电容量应在规定的偏差范围以内。4.2.3损耗角正切（tgo）
GB2693一86第4.8条和下列详细规定：4.2.3.1在1000Hz时的测量条件，tg的测量如下：频率：1000Hz。
峰值电压：<额定电压的3%。
误差：<10×10-4（绝对值）。
4.2.3.2在1000Hz时的测量要求，tg应不超过100×10-44.2.4绝缘电阻
GB2693--86第4.5条和下列详细规定：4.2.4.1测量前，电容器应充分放电。放电电路的电阻与被试电容器标称电容量的乘积应大于或等于0.01s，或为详细规范规定的任何其它值。4.2.4.2测量电压应符合GB2693一86第4.5.2条的规定。电压应以校正值通过电压源内阻立刻加到电容器上。电源内阻和电容器的标称电容量的乘积应小于1s或为详细规范规定的任何其它值。绝缘电阻必须符合下列要求：
测量点按照GB2693—86
第4.5.2条表1的规定
1b)，1 c)和ld
GB6346-86
RC最小乘积（R=引
出端之间的绝缘电阻
CR=标称电容量
CR>0.33uF
引出端之间的最小绝
缘电阻
CR<0.33μF
引出端与外壳之间最小
绝缘电阻
30 000
4.2.4.3当试验不在20℃温度下进行时，如有必要，应将测量结果乘以适当的修正因数校正到20℃时的值。在有疑问的情况下，以20℃时的测量值为准。下列修正因数可以认为是金属箔式聚乙烯对苯二甲酸乙二醇酯薄膜介质电容器的平均值：温度℃
随温度而定的特性（如果详细规范有要求）正因
