【机械行业标准(JB)】 汽车发电机轴承 技术条件

JB/T 8167--96

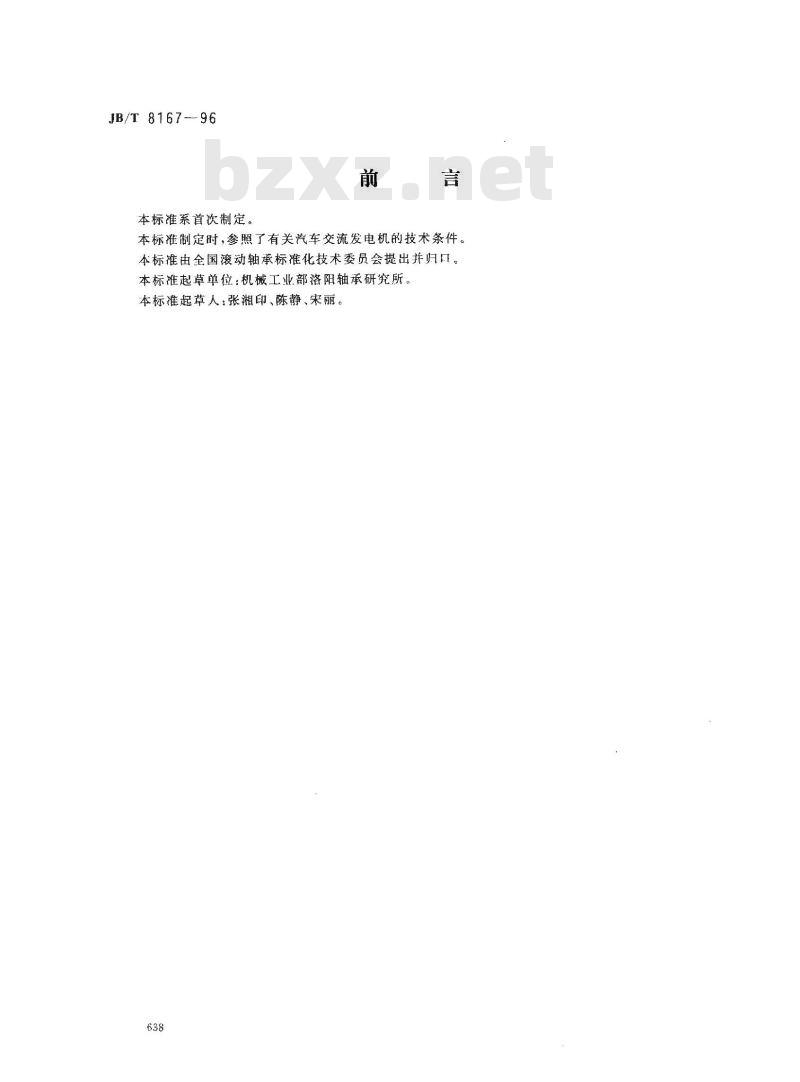

本标准系首次制定。
本标准制定时，参照了有关汽车交流发电机的技术条件，本标准由全国滚动轴承标准化技术委员会提出并归口。本标准起草单位：机械工业部洛阳轴承研究所本标准起草人：张湘印、陈静、宋丽。638

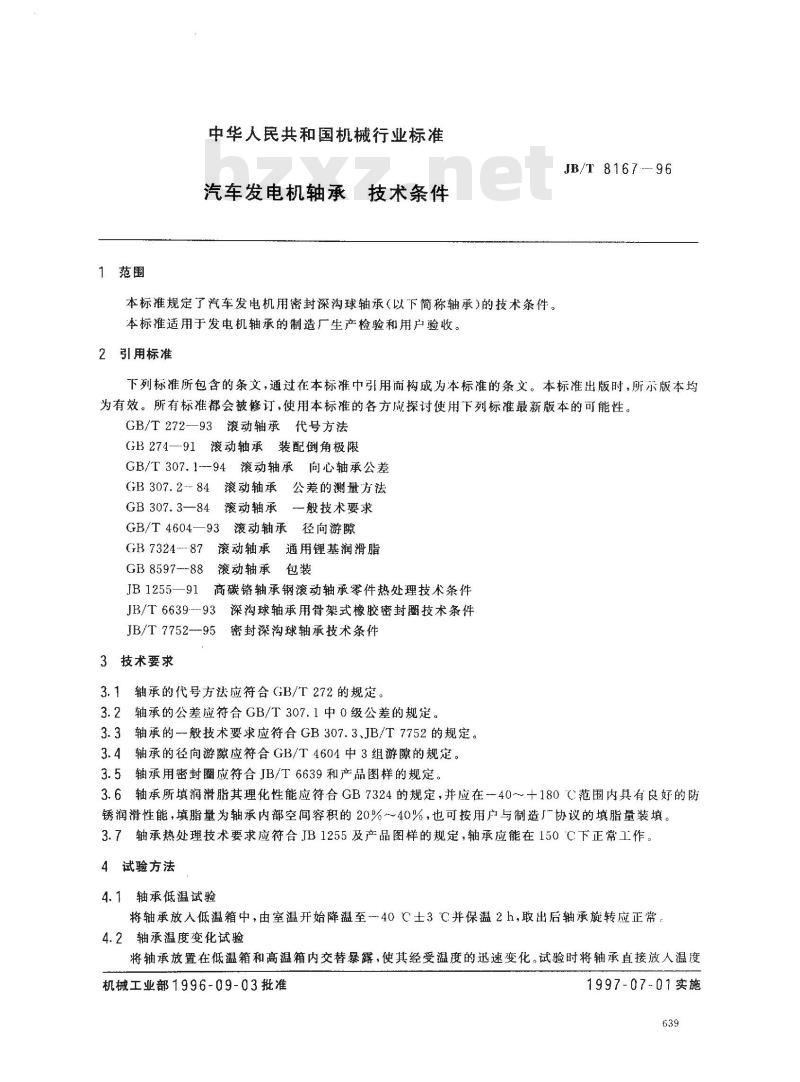

1范围
中华人民共和国机械行业标准
汽车发电机轴承手
技术条件
本标准规定了汽车发电机用密封深沟球轴承（以下简称轴承)的技术条件。本标准适用于发电机轴承的制造厂生产检验和用户验收。2引用标准
JB/T8167---96
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T272—93滚动轴承代号方法
GB274—91滚动轴承装配倒角极限GB/T307.1---94滚动轴承向心轴承公差GB307.2-84滚动轴承公差的测量方法GB307.3—84滚动轴承-—般技术要求GB/T4604—93滚动轴承径向游隙GB7324--87滚动轴承通用锂基润滑脂GB8597-88滚动轴承包装
JB1255一91高碳铬轴承钢滚动轴承零件热处理技术条件JB/T6639--93深沟球轴承用骨架式橡胶密封圈技术条件JB/T7752--95密封深沟球轴承技术条件3技术要求
3.1轴承的代号方法应符合GB/T272的规定。3.2轴承的公差应符合GB/T307.1中0级公差的规定。3.3轴承的-般技术要求应符合GB307.3、JB/T7752的规定。3.4轴承的径向游应符合GB/T4604中3组游隙的规定。3.5轴承用密封圈应符合JB/T6639和产品图样的规定3.6轴承所填润滑脂其理化性能应符合GB7324的规定，并应在一40～十180C范围内具有良好的防锈润滑性能，填脂量为轴承内部空间容积的20%～40%，也可按用户与制造厂协议的填脂量装填。3.7轴承热处理技术要求应符合JB1255及产品图样的规定，轴承应能在150C下正常工作。4试验方法
4.1轴承低温试验
将轴承放入低温箱中，由室温开始降温至40℃士3℃并保温2h，取出轴承旋转应正常。4.2轴承温度变化试验
将轴承放置在低温箱和高温箱内交替暴露，使其经受温度的迅速变化。试验时将轴承直接放人温度机械工业部1996-09-03批准
1997-07-01实施
JB/T 8167 -96

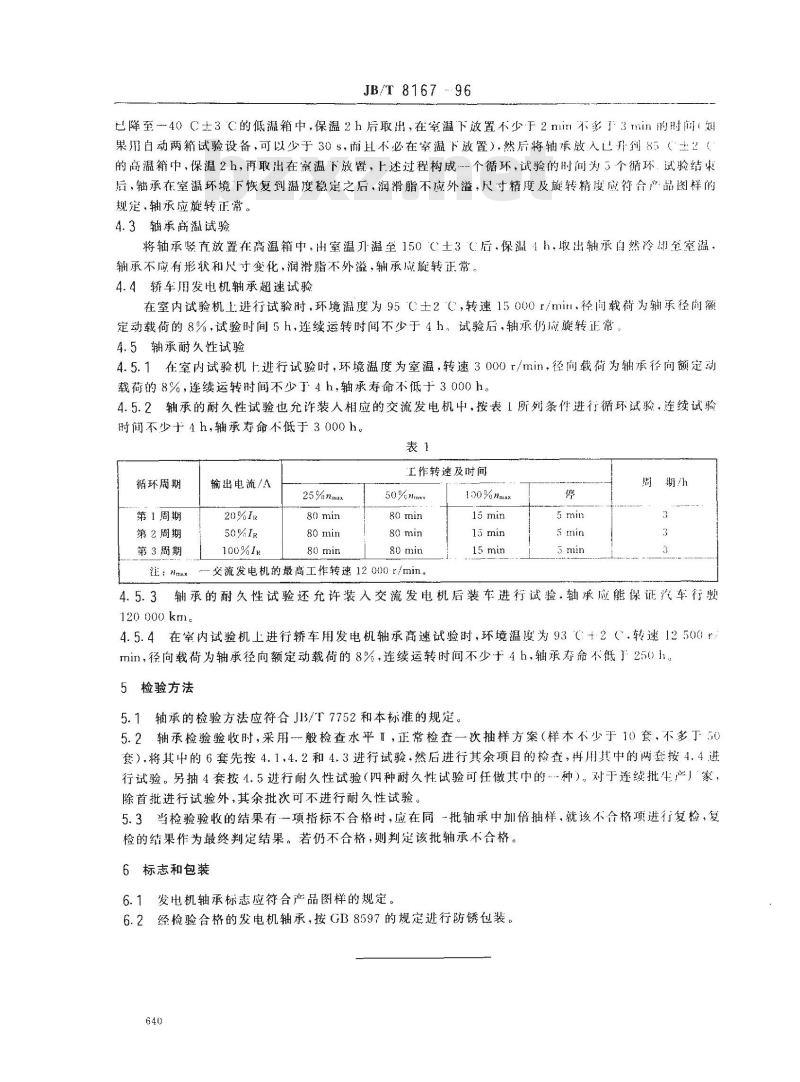

已降至一40C士3（的低温箱中，保温2h后取出，在室温下放置不少于2min不多了3min的时间i果用白动两箱试验设备，可以少于30$，而日不必在室下放置）.然后将轴承放人已升到弱（王2（的高温箱中，保温2h，再取出在室温下放置，上述过程构成个循环，试验的时间为3个循环试验结束后，轴承在室温坏境下恢复到温度稳定之后，润滑脂不应外溢，尺寸精度及旋转精度应衍合产品图样的规定，轴承应旋转正常。
4.3轴承高试验
将轴承竖直放置在高温箱中，由室温升温至150（土3C后.保温4h，取出轴承自然冷却至室。轴承不应有形状和尺寸变化，润滑脂不外溢，轴承应旋转正常。4.4轿车用发电机轴承超速试验
在室内试验机上进行试验时，环境温度为95C士2C，转速15000r/mirl，径间载荷为轴承径向额定动载荷的8%，试验时间5h，连续运转时间不少于4h。试验后，轴承仍应旋转正常。4.5轴承耐久性试验
4.5.1在室内试验机上进行试验时，环境温度为室温，转速3000r/min，径向载荷为轴承径向额定动载荷的8%，连续运转时间不少于4h，轴承寿命不低于3000h。4.5.2轴承的耐久性试验也允诈装人相应的交流发电机中，按表1所列条件进行循环试验，连续试验时间不少于4h，轴承寿命不低于3000h。表1
循环周期
第1周期
第2周期
第3周期
注：mx
输出电流/A
100%1k
25%nimax此内容来自标准下载网
工作转速及时间
50%nmgx
80 min
交流发电机的最高工作转速12000r/min。10%nmax
4.5.3轴承的耐久性试验还充许装入交流发电桃后装车进行试验.轴承应能保证汽车行驶120 000 km。
4.5.4在室内试验机上进行轿车用发电机轴承高速试验时，环境温度为93C:+2（.转速12500rmin，径向载荷为轴承径向额定动载荷的8%，连续运转时间不少于4h，轴承寿命不低250i5检验方法
5.1轴承的检验方法应符合J13/T7752和本标准的规定。5.2轴承检验验收时，采用一般检查水平Ⅱ，正常检查一次抽样方案（样木不少于10套，不多于50套），将其中的6套先按4.1.4.2和4.3进行试验，然后进行其余项目的检查，再用其中的两套按4.4进行试验。另抽4套按4.5进行耐久性试验（四种耐久性试验可任做其中的种），对于连续批生产」家，除首批进行试验外，其余批次可不进行耐久性试验。5.3当检验验收的结果有项指标不合格时，应在同-批轴承中加倍抽样，就该不合格项进行复检，复检的结果作为最终判定结果。若仍不合格，则判定该批轴承不合格。6标志和包装
6.1发电机轴承标志应符合产品图样的规定。6.2经检验合格的发电机轴承，按GB8597的规定进行防锈装。640
