【国家标准(GB)】 黑白显象管空白详细规范(可供认证用)

中华人民共和国国家标准
黑白显象管空白详细规范
Elnak detall specificatlon
for black and white picture tubes（可供认证用）
UDC 621.$85.832
GB 6206—86

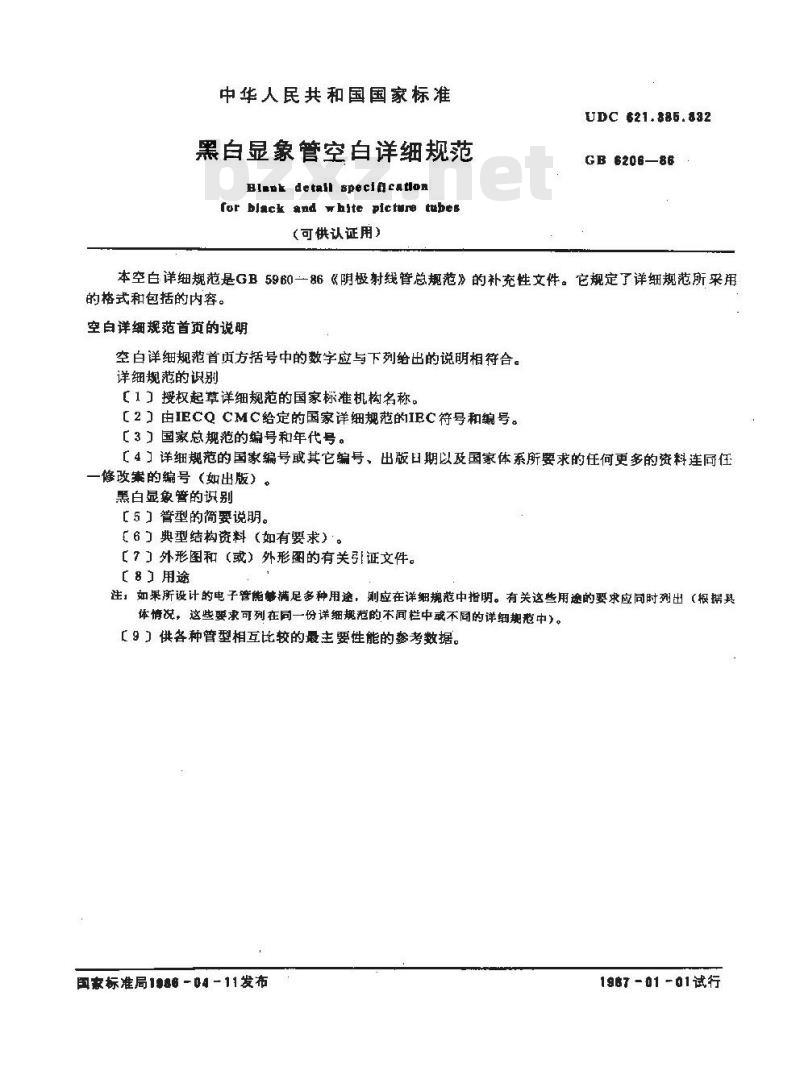

本空白详细规范是GB5960一86《阴极射线管总规范》的补充性文件。它规定了详细规范所采用的格式和包括的内容。
空白详细规范首真的说明
空白详细规范首页方括号中的数字应与下列给出的说明相符合。详细规范的识别
【1］授权起草详细规范的国家标准机构名称。【2】由IECQCMC给定的国家详细规范的IEC符号和编号。【3】国家总规范的编号和年代号。【4］详细规范的国家编号或其它编号、出版日期以及国家体系所要求的任何更多的资料连同任一修改案的编号（如出版）。
黑白显象管的识别
【5］管型的简要说明。
6］典型结构资料（如有要求）。【7］外形图和（或）外形图的有关引证文件。［8］用途
注：如果所设计的电子管能够满足多种用逆，则应在详细范中指明。有关这些用途的要求应同时列出（根挪具体情况，这些要求可列在同一份详细规范的不同栏中或不同的详细规范中）。【9】供各种管型相互比较的最主要性能的参考数据。国家标准局1986-04-11发布
1987-01-01试行
国家标准局
质量评定按 GB 5960—86

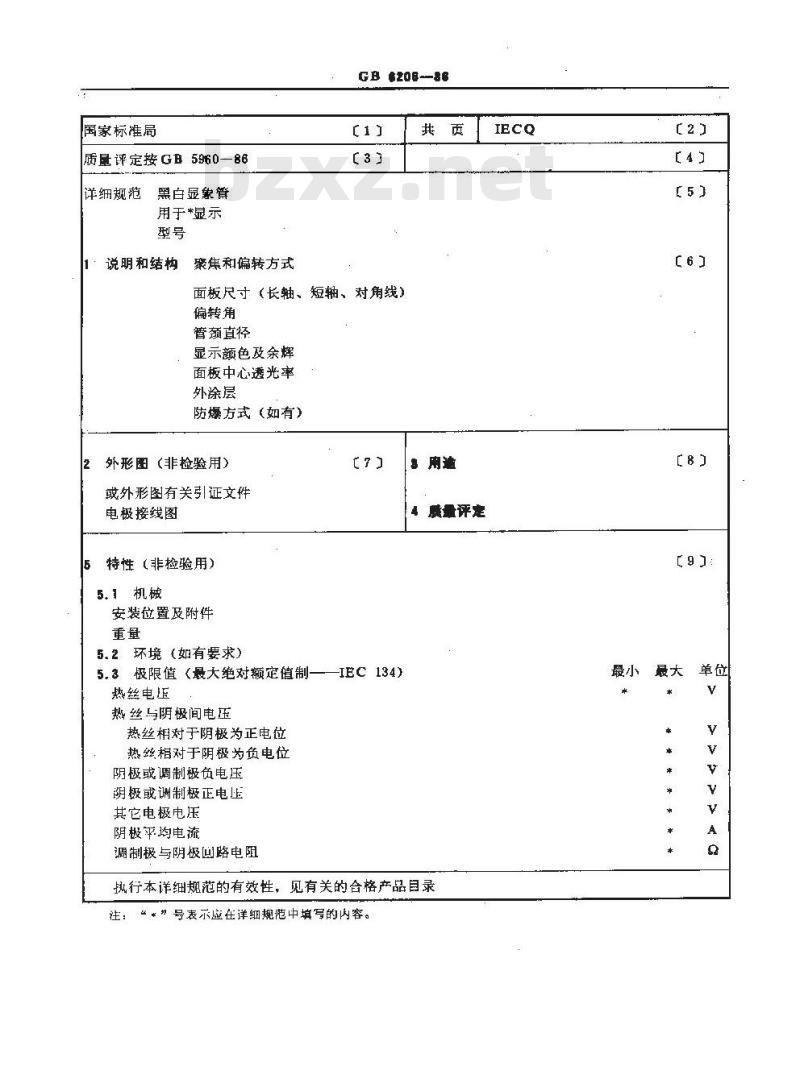

详细规范黑白显象管
用于*显示
聚焦和偏转方式
说明和结构
GB $208--86
面板尺寸（长轴、短轴、对角线）偏转角
管颈直径
显示颜色及余辉
面板中心透光率
外涂层
防爆方式 (如有)
外形图 (非检验用)
或外形图有关引证文件
电极接线图
特性（非捡验用)
5.1机械
安装位置及附件
5.2环境（如有要求）
5.3极限值（最大绝对额定值制
热丝电压
热丝与阴极间电压
热丝相对于阴极为正电位
热丝相对于阴极为负电位
阴极或调制极负电压
阴极或调制极正电压
其它电极电压
阴极平均电流
调制极与阴极路电阻
IEC134)
用遍
胰量评定
行本详细规范的有效性，见有关的合格产品目录注：“”号表示应在详细规范中填写的内容。IECQ
［5 ]
最小最大

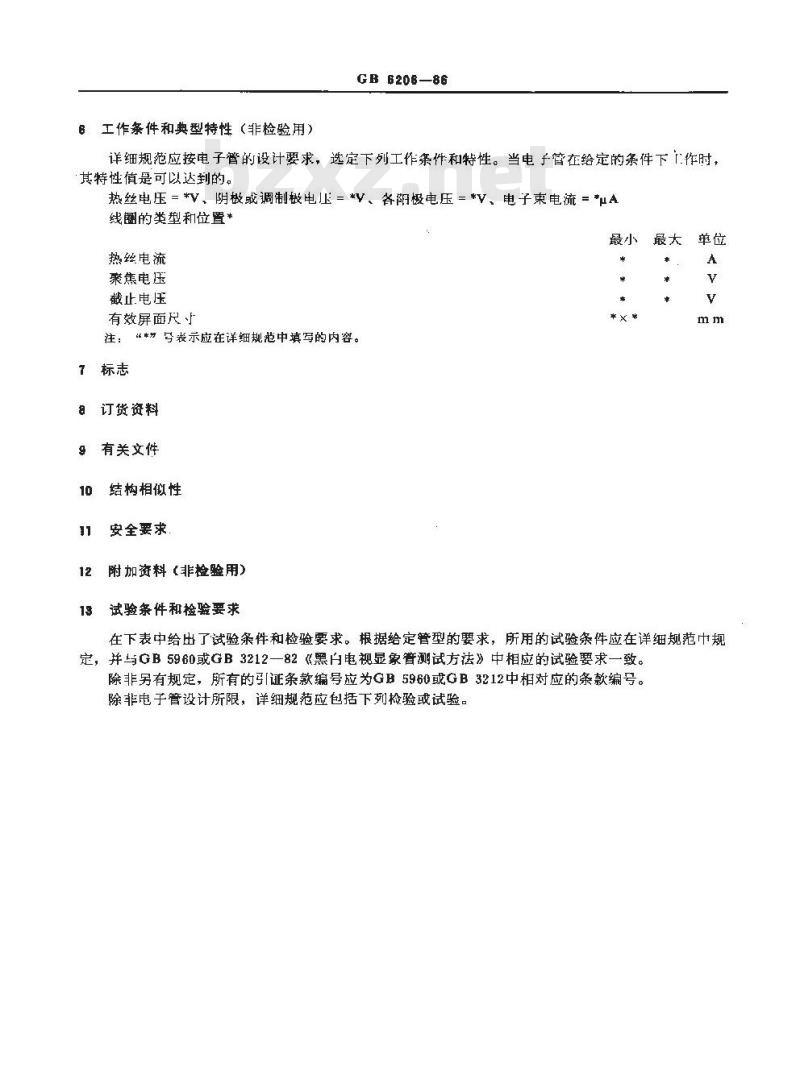

6工作条件和典型特性（非检验用）GB620686
详细规范应按电子管的设计要求，选定下列工作条件和特性。当电于管在给定的条件下「作时，其特性值是可以达到的。
热丝电压 =*V、阴极或调制极电压 = *V、各阳极电压= *V、电子束电流 =*μA线圈的类型和位置*
热丝电流
聚焦电压
截止电压
有效屏面尺于
注：“*势弓表示应在详细规范中填写的内容。7标志
订货资料
有关文件
结构相似性
安全要求，
附加资料（非检验用）
试验条件和检验要求
最大单位
在下表中给出了试验条件和检验要求。根据给定管型的要求，所用的试验条件应在详细规范中规定，并与GB5960或GB3212一82《黑片电视显象督测试方法》中相应的试验要求一致。除非另有规定，所有的引证条款编号应为GB5960或GB3212中相对应的条款编号。除非电子管设计所限，详细规范应包括下列检验或试验。GB 6206-86

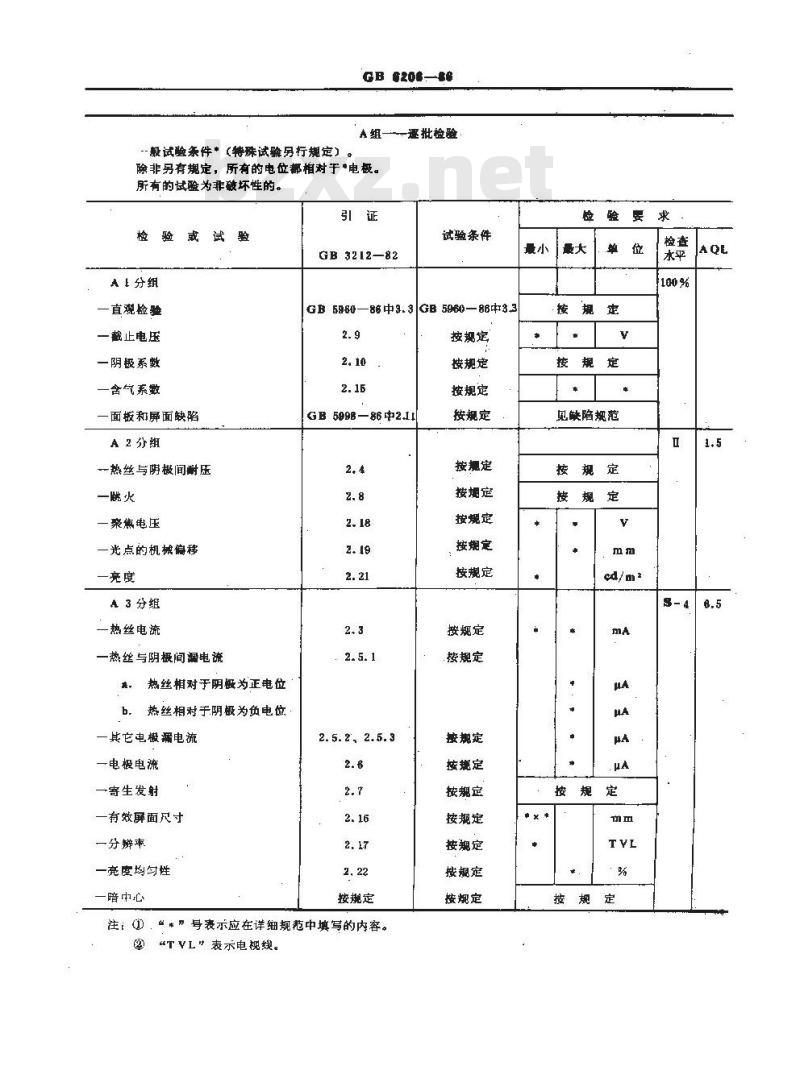

A组一---逐批检验
--散试验条件*（特殊试验另行规定）除非另有规定，所有的电位部相对于*电极。所有的试验为非破坏性的。
检验或试验
A1分组
一直观验验
一截止电压
一阴极系数
一含气系数
一面板和屏面缺陷
A2分组
一热丝与阴极间耐压
一跳火
一聚熏电压
一光点的机械偏移
一亮度
A3分组
一热丝电流
一热丝与阴根间漏电流
售，热丝相对于明极为正电位
b.热丝相对于阴极为负电位bzxZ.net
一其它电极漏电流
一电极电流
一寄生发射
一有效屏面尺寸
一分辨求
一亮度均匀性
一暗中心
GB 3212—82
试验条件
GB5960—86中3.3GB5960-88中3.32.9
GB 599886 中2.1I
2.5.2, 2.5.3
按规定
注：。“*”导表示应在详细规范中填写的内容。②“TVL表示电视线。
按规定
按规定
按规定
按规定
按规定
按捆定
按规定
按斓定
按规定
按规定
按规定
接规定
按规定
按规定
按规定
按规定
按规定
按规定
检验耍
按规走
按规定
见缺陷规范
按规定
按规定
一段试验条件间A组。
有标记（D）的试验为破坏性的。检验成试验
GB 8206-86

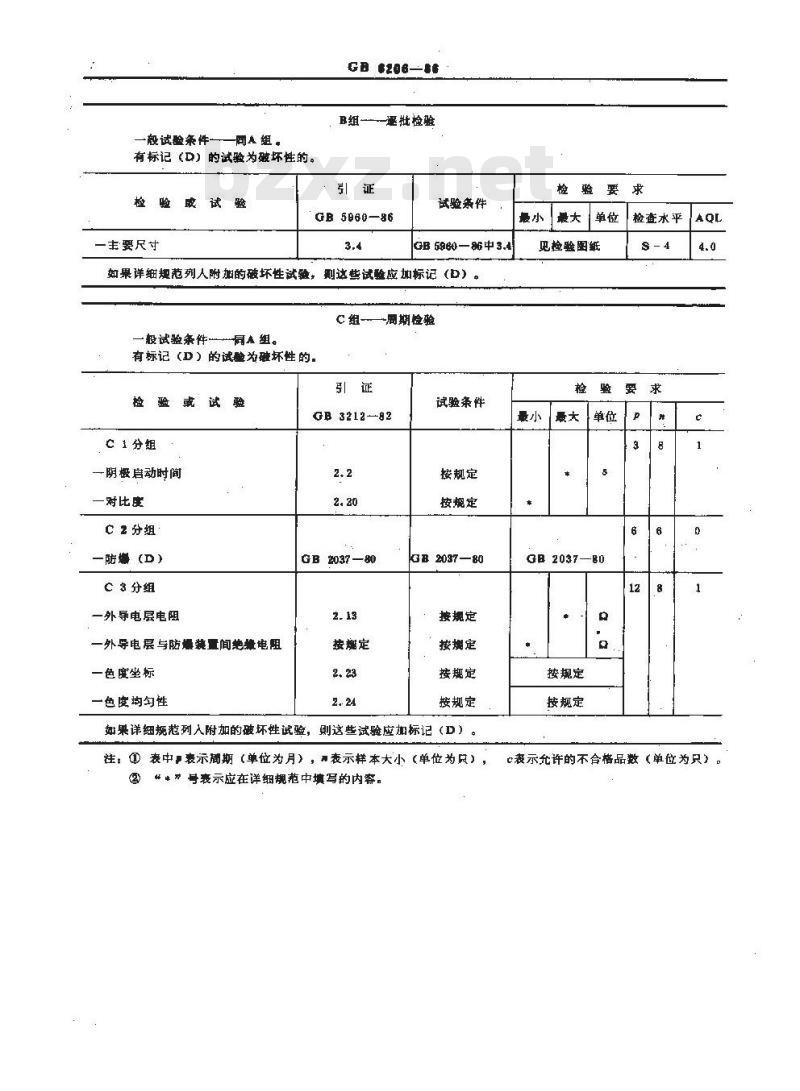

B组 -逐批检验
GB 5960-86
主要尺寸
试验条件
GB 5960 86 中 3.
如果详细规范列人附加的破坏性试验，测这些试验应加标记（D）C组
般试验承件
同应组。
有标记（D）的试整为破坏性的，检验或试验
C 1分组
一阴极启动时间
一对比度
C 2 分组
防爆(D)
C 3 分组
一外导电层电阻
一外导电层与防爆装置间绝镜电阻一色度坐标
一色度均勾性
一周期检验
试验条件
GB 3212--82
GB 2037—80
按规定
按规定
按规定
GB2037—80
按规定
按划定
按规定
按规定
如果详细规范列入附加的破坏性试验，则这些试验应加标记（D）。往：①表中表示厕期（单位为月），表示样本大小（单位为只），②“，号衰示应在详细规范中填写的内容。小
见检验图纸
GB2037—B0
按规定
按规定
检查水平
c表示允许的不合格品数（单位为只）同A组。
般试验条件-
有标记（D）的试验为破环性的。检验
或试验
GB g20686
口组一
特定批准试验
试验条件
GE5960-86
D 1分组
一详细尺寸
极间电容
D 2 分组
一低温
一高温
一恒定湿热
一报动
D3分组
一管针强度(D)
一管针导玻璃封接强度(D)
D 4 分组
工作耐久性（D）
IEC100
按规定
按规定
GB 5960—86中3.4
按规定
按规定
按规定
按规定
按规定
按规定
按规定
按规定
如果详细规范列人附加的破坏性试验，则这些试验应加标记（D）。检
见检验图纸
按规定
按规定
按规定
按规定
按规定
按规定
按规定
注：（）表中表示周期（单位为月），表示样本大小（单位为只），c表示允许的不合格品数（单位为只）②“*”号表示应在详细境施中填写的内容。③“**\，号衰示按详细规范的规定。慢限值可以人组的极限值或放宽些，也可以感触高初始值所允许的变化。
详细规范射录
每份详细规范应包括下列适用的附录：缺陷规范，
b.检验图纸
给出每组需检验的尺寸
有关冲击、碰撞、振动和加速度试验的安装夹具资料。删加说明：
G醇首*参-—-糖带
本标准由中华人民共和国电子工业部捷出。本标准由电子工业部标准化研究所和红光电子誉厂负贵起革。本标推主要起草人魔卓英、徐大章。
