【国家标准(GB)】 通风与空调工程施工质量验收规范

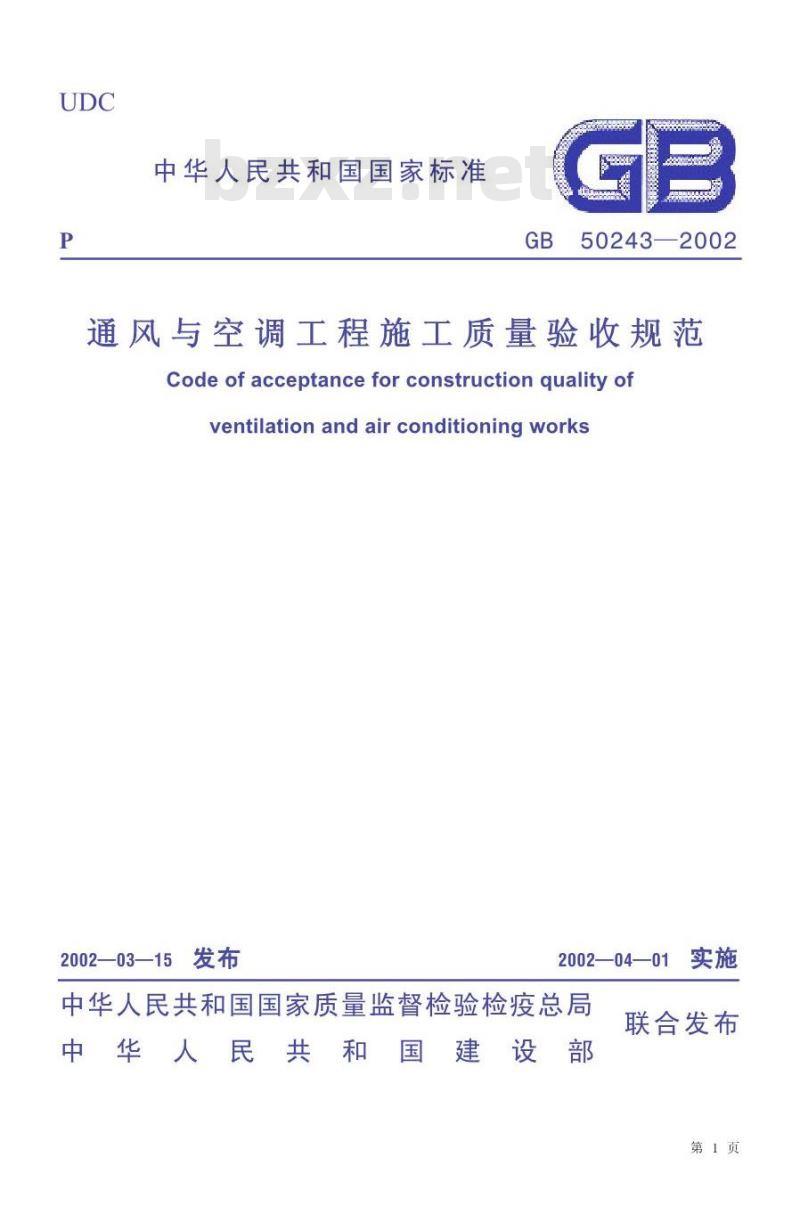

中华人民共和国国家标准
GB50243—2002
通风与空调工程施工质量验收规范Code of acceptancefor construction quality ofventilationand air conditioning works2002—03—15发布
2002—04—01实施
中华人民共和国国家质量监督检验检疫总局中华人民共和国建设部
联合发布
第1页

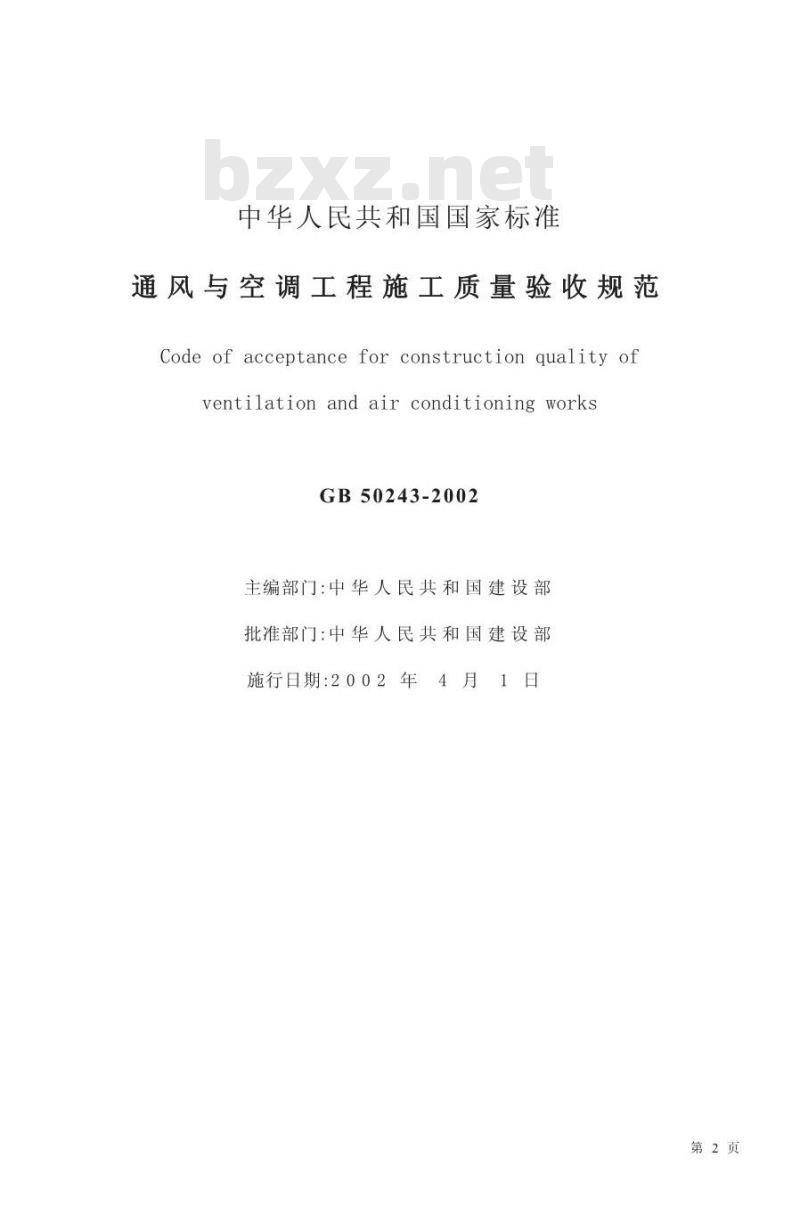

中华人民共和国国家标准
通风与空调工程施工质量验收规范Code of acceptancefor construction quality ofventilation and air conditioning worksGB50243-2002
主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：2002
第2页

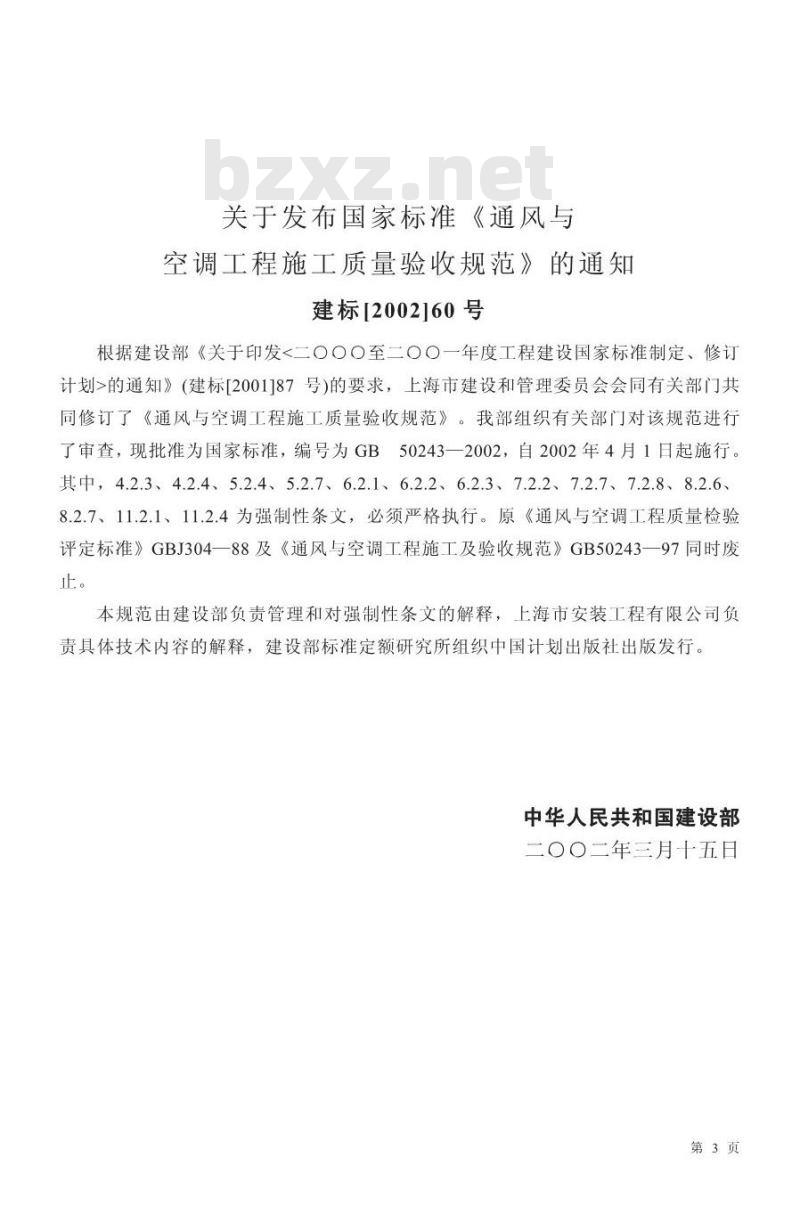

关于发布国家标准《通风与
空调工程施工质量验收规范》的通知建标[2002]60号
根据建设部《关于印发<二OOO至二OO一年度工程建设国家标准制定、修订计划>的通知》（建标[2001]87号)的要求，上海市建设和管理委员会会同有关部门共同修订了《通风与空调工程施工质量验收规范》。我部组织有关部门对该规范进行了审查，现批准为国家标准，编号为GB50243一2002，自2002年4月1日起施行。其中，4.2.3、4.2.4、5.2.4、5.2.7、6.2.1、6.2.2、6.2.3、7.2.2、7.2.7、7.2.8、8.2.6、8.2.7、11.2.1、11.2.4为强制性条文，必须严格执行。原《通风与空调工程质量检验评定标准》GBJ304—88及《通风与空调工程施工及验收规范》GB50243一97同时废止。
本规范由建设部负责管理和对强制性条文的解释，上海市安装工程有限公司负责具体技术内容的解释，建设部标准定额研究所组织中国计划出版社出版发行。中华人民共和国建设部
二〇〇二年三月十五日
第3页

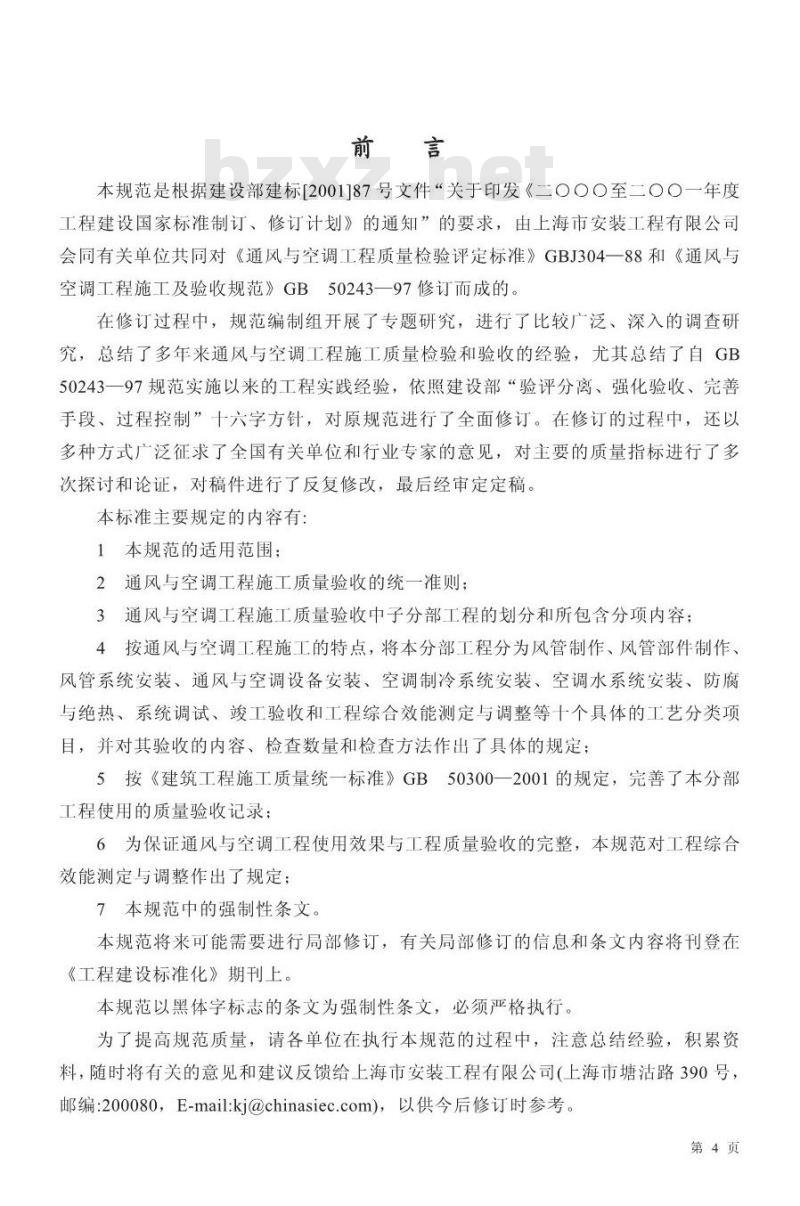

本规范是根据建设部建标[2001]87号文件“关于印发《二○○○至二○一年度工程建设国家标准制订、修订计划》的通知”的要求，由上海市安装工程有限公司会同有关单位共同对《通风与空调工程质量检验评定标准》GBJ304一88和《通风与空调工程施工及验收规范》GB50243一97修订而成的。在修订过程中，规范编制组开展了专题研究，进行了比较广泛、深入的调查研究，总结了多年来通风与空调工程施工质量检验和验收的经验，尤其总结了自GB50243一97规范实施以来的工程实践经验，依照建设部“验评分离、强化验收、完善手段、过程控制”十六学方针，对原规范进行了全面修订。在修订的过程中，还以多种方式广泛征求了全国有关单位和行业专家的意见，对主要的质量指标进行了多次探讨和论证，对稿件进行了反复修改，最后经审定定稿。本标准主要规定的内容有：
1本规范的适用范围；
2通风与空调工程施工质量验收的统一准则；3通风与空调工程施工质量验收中子分部工程的划分和所包含分项内容：4按通风与空调工程施工的特点，将本分部工程分为风管制作、风管部件制作、风管系统安装、通风与空调设备安装、空调制冷系统安装、空调水系统安装、防腐与绝热、系统调试、竣工验收和工程综合效能测定与调整等十个具体的工艺分类项目，并对其验收的内容、检查数量和检查方法作出了具体的规定；5按《建筑工程施工质量统一标准》GB50300一2001的规定，完善了本分部工程使用的质量验收记录；
6为保证通风与空调工程使用效果与工程质量验收的完整，本规范对工程综合效能测定与调整作出了规定；
7本规范中的强制性条文。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》期刊上。
本规范以黑体字标志的条文为强制性条文，必须严格执行。为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验，积累资料，随时将有关的意见和建议反馈给上海市安装工程有限公司（上海市塘活路390号，邮编：200080，E-mail:[email protected])，以供今后修订时参考。第4页

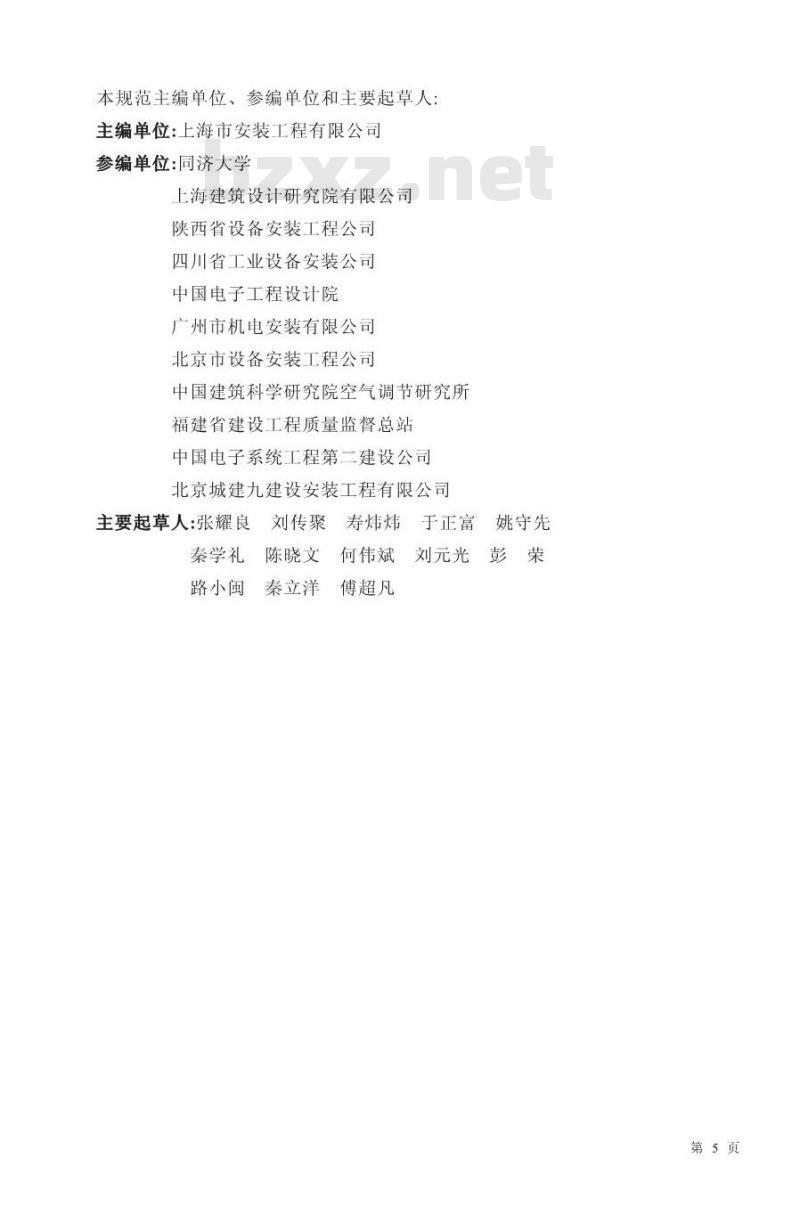

本规范主编单位、参编单位和主要起草人：主编单位：上海市安装工程有限公司参编单位：同济大学
上海建筑设计研究院有限公司
陕西省设备安装工程公司
四川省工业设备安装公司
中国电子工程设计院
广州市机电安装有限公司
北京市设备安装工程公司
中国建筑科学研究院空气调节研究所福建省建设工程质量监督总站
中国电子系统工程第二建设公司北京城建九建设安装工程有限公司刘传聚寿炜炜于正富姚守先
主要起草人：张耀良
秦学礼
何伟斌刘元光彭
陈晓文
路小闽
傅超凡
秦立洋
第5页
基本规定
风管制作
4.1一般规定
4.2主控项目.
4.3一般项目
5风管部件与消声器制作
一般规定
5.2主控项目
一般项目
6风管系统安装
般规定
6.2主控项目
般项目
7通风与空调设备安装.
7.1一般规定
7.2主控项目
7.3一般项目
8空调制冷系统安装
8.1一般规定.
8.2主控项目
一般项目
9空调水系统管道与设备安装
一般规定
9.2主控项目
一般项目免费标准下载网bzxz
10防腐与绝热
般规定
第6页
10.2主控项目
一般项目
11系统调试
一般规定.
主控项目，
一般项目
12竣工验收
13综合效能的测定与调整
附录A漏光法检测与漏风量测试
漏光法检测：
测试装置.
漏风量测试
附录B
洁净室测试方法，
风量或风速的检测，
静压差的检测
附录C
空气过滤器泄漏测试
室内空气洁净度等级的检测
室内浮游菌和沉降菌的检测
室内空气温度和相对湿度的检测单向流洁净室截面平均速度，速度不均匀度的检测室内噪声的检测
工程质量验收记录用表，
通风与空调工程施工质量验收记录说明c.2
通风与空调工程施工质量检验批质量验收记录C.3通风与空调分部工程的分项工程质量验收记录C.4通风与空调分部(子分部)工程的质量验收记录本规范用词说明
第7页
1总则
为了加强建筑工程质量管理，统一通风与空调工程施工质量的验收，保证工程质量，制定本规范。
1.0.2本规范适用于建筑工程通风与空调工程施工质量的验收。1.0.3
本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB50300
2001配套使用。
1.0.4通风与空调工程施工中采用的工程技术文件、承包合同文件对施工质量的要求不得低于本规范的规定
通风与空调工程施工质量的验收除应执行本规范的规定外，尚应符合国家现行有关标准规范的规定。
第8页
2.0.1风管air duct
2术语
采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。2.0.2风道airchannel
采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道。2.0.3通风工程ventilationworks送风、排风、除尘、气力输送以及防、排烟系统工程的统称。2.0.4空调工程airconditioningworks空气调节、空气净化与洁净室空调系统的总称。2.0.5风管配件ductfittings
风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。2.0.6风管部件ductaccessory
通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等。2.0.7咬seam
金属薄板边缘弯曲成一定形状，用于相互固定连接的构造。2.0.8漏风量airleakagerate
风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量。
2.0.9系统风管允许漏风量airsystempermissibleleakagerate按风管系统类别所规定平均单位面积、单位时间内的最大允许漏风量。2.0.10漏风率airsystemleakageratio空调设备、除尘器等，在工作压力下空气渗入或泄漏量与其额定风量的比值。2.0.11净化空调系统aircleaningsystem用于洁净空间的空气调节、空气净化系统。2.0.12漏光检测airleakcheckwithlighting用强光源对风管的咬口、接缝、法兰及其他连接处进行透光检查，确定孔洞、缝隙等渗漏部位及数量的方法。2.0.13整体式制冷设备packagedrefrigeratingunit制冷机、冷凝器、蒸发器及系统辅助部件组装在同一机座上，而构成整体形式的制冷设备。
第9页
2.0.14组装式制冷设备assemblingrefrigeratingunit制冷机、冷凝器、蒸发器及辅助设备采用部分集中、部分分开安装形式的制冷设备。
2.0.15风管系统的工作压力designworkingpressure指系统风管总风管处设计的最大的工作压力。2.0.16空气洁净度等级aircleanlinessclass洁净空间单位体积空气中，以大于或等于被考虑粒径的粒子最大浓度限值进行划分的等级标准。
2.0.17角件cornerpieces
用于金属薄钢板法兰风管四角连接的直角型专用构件。2.0.18风机过滤器单元(FFU、FMU）fanfilter(module)unit由风机箱和高效过滤器等组成的用于洁净空间的单元式送风机组。2.0.19空态as-built
洁净室的设施已经建成，所有动力接通并运行，但无生产设备、材料及人员在场。
2.0.20静态at-rest
洁净室的设施已经建成，生产设备已经安装，并按业主及供应商同意的方式运行，但无生产人员。
2.0.21动态operational
洁净室的设施以规定的方式运行及规定的人员数量在场，生产设备按业主及供应商双方商定的状态下进行工作。2.0.22非金属材料风管nonmetallicduct采用硬聚氯乙烯、有机玻璃钢、无机玻璃钢等非金属无机材料制成的风管。2.0.23复合材料风管foil-insulantcompositeduct采用不燃材料面层复合绝热材料板制成的风管。2.0.24防火风管refractoryduct采用不燃、耐火材料制成，能满足一定耐火极限的风管。第10页
3基本规定
3.0.1通风与空调工程施工质量的验收，除应符合本规范的规定外，还应按照被批准的设计图纸、合同约定的内容和相关技术标准的规定进行。施工图纸修改必须有设计单位的设计变更通知书或技术核定签证。3.0.2承担通风与空调工程项目的施工企业，应具有相应工程施工承包的资质等级及相应质量管理体系。
3.0.3施工企业承担通风与空调工程施工图纸深化设计及施工时，还必须具有相应的设计资质及其质量管理体系，并应取得原设计单位的书面同意或签字认可。3.0.4通风与空调工程施工现场的质量管理应符合《建筑工程施工质量验收统一标准》GB50300—2001第3.0.1条的规定。3.0.5通风与空调工程所使用的主要原材料、成品、半成品和设备的进场，必须对其进行验收。验收应经监理工程师认可，并应形成相应的质量记录。3.0.6通风与空调工程的施工，应把每一个分项施工工序作为工序交接检验点，并形成相应的质量记录。
3.0.7通风与空调工程施工过程中发现设计文件有差错的，应及时提出修改意见或更正建议，并形成书面文件及归档。3.0.8当通风与空调工程作为建筑工程的分部工程施工时，其子分部与分项工程的划分应按表3.0.8的规定执行。当通风与空调工程作为单位工程独立验收时，子分部上升为分部，分项工程的划分同上。表3.0.8
子分部工程
送、排风系统
防、排烟系统
除尘系统
空调系统
净化空调系统
制冷系统
空调水系统
通风与空调分部工程的子分部划分分项工程
风管与配件制作
部件制作
风管系统安装
风管与设备防腐
风机安装
系统调试
通风设备安装，消声设备制作与安装排烟风口、常闭正压风口与设备安装除尘器与排污设备安装
空调设备安装，消声设备制作与安装，风管与设备绝热
空调设备安装，消声设备制作与安装，风管与设备绝热，高效过滤器安装，净化设备安装制冷机组安装，制冷剂管道及配件安装，制冷附屑设备安装，管道及设备的防腐与绝热，系统调试
冷热水管道系统安装，冷却水管道系统安装，冷凝水管道系统安装，阀门及部件安装，冷却塔安装，水泵及附属设备安装，管道与设备的防腐与绝热，系统调试
第11页
3.0.9通风与空调工程的施工应按规定的程序进行，并与土建及其他专业工种互相配合；与通风与空调系统有关的土建工程施工完毕后，应由建设或总承包、监理设计及施工单位共同会检。会检的组织宜由建设、监理或总承包单位负责。3.0.10通风与空调工程分项工程施工质量的验收，应按本规范对应分项的具体条文规定执行。子分部中的各个分项，可根据施工工程的实际情况一次验收或数次验收。通风与空调工程中的隐蔽工程，在隐蔽前必须经监理人员验收及认可签证。3.0.11
3.0.12通风与空调工程中从事管道焊接施工的焊工，必须具备操作资格证书和相应类别管道焊接的考核合格证书。3.0.13通风与空调工程竣工的系统调试，应在建设和监理单位的共同参与下进行，施工企业应具有专业检测人员和符合有关标准规定的测试仪器。3.0.14通风与空调工程施工质量的保修期限，自工验收合格日起计算为二个采暖期、供冷期。在保修期内发生施工质量问题的，施工企业应履行保修职责，责任方承担相应的经济责任。
3.0.15净化空调系统洁净室（区域)的洁净度等级应符合设计的要求。洁净度等级的检测应按本规范附录B第B.4条的规定，洁净度等级与空气中悬浮粒子的最大浓度限值(Cn)的规定，见本规范附录B表B.4.6-1。3.0.16分项工程检验批验收合格质量应符合下列规定1具有施工单位相应分项合格质量的验收记录；2主控项目的质量抽样检验应全数合格；3一般项目的质量抽样检验，除有特殊要求外，计数合格率不应小于80%，且不得有严重缺陷。
第12页
