【机械行业标准(JB)】 船用射频电缆 额定阻抗75Ω铜

JB4732-1995

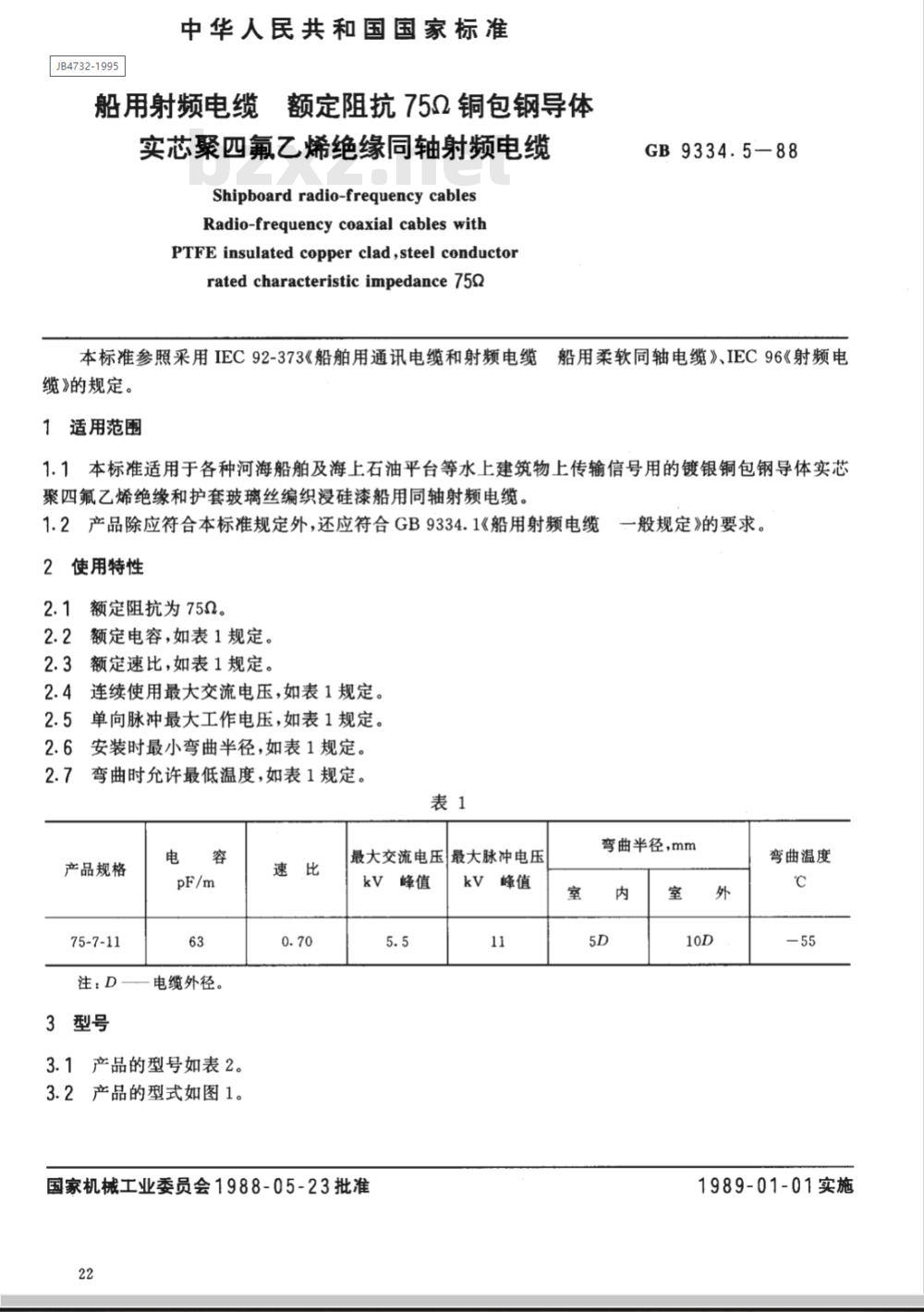

中华人民共和国国家标准
船用射频电缆额定阻抗752铜包钢导体实芯聚四氟乙烯绝缘同轴射频电缆Shipboard radio-frequency cablesRadio-frequency coaxial cables withPTFE insulated copper clad,steel conductorrated characteristic impedance 750GB9334.5—88
本标准参照采用IEC92-373《船舶用通讯电缆和射频电缆船用柔软同轴电缆》、IEC96《射频电缆》的规定。
1适用范围
1.1本标准适用于各种河海船舶及海上石油平台等水上建筑物上传输信号用的镀银铜包钢导体实芯聚四氟乙烯绝缘和护套玻璃丝编织浸硅漆船用同轴射频电缆。1.2产品除应符合本标准规定外，还应符合GB9334.1《船用射频电缆一般规定》的要求。
2使用特性
2.1额定阻抗为750。
2.2额定电容，如表1规定。
2.3额定速比，如表1规定。
2.4连续使用最大交流电压，如表1规定。2.5单向脉冲最大工作电压，如表1规定。2.6安装时最小弯曲半径，如表1规定。2.7
弯曲时允许最低温度，如表1规定。表1
产品规格
75-7-11
注：D
3型号
电缆外径。

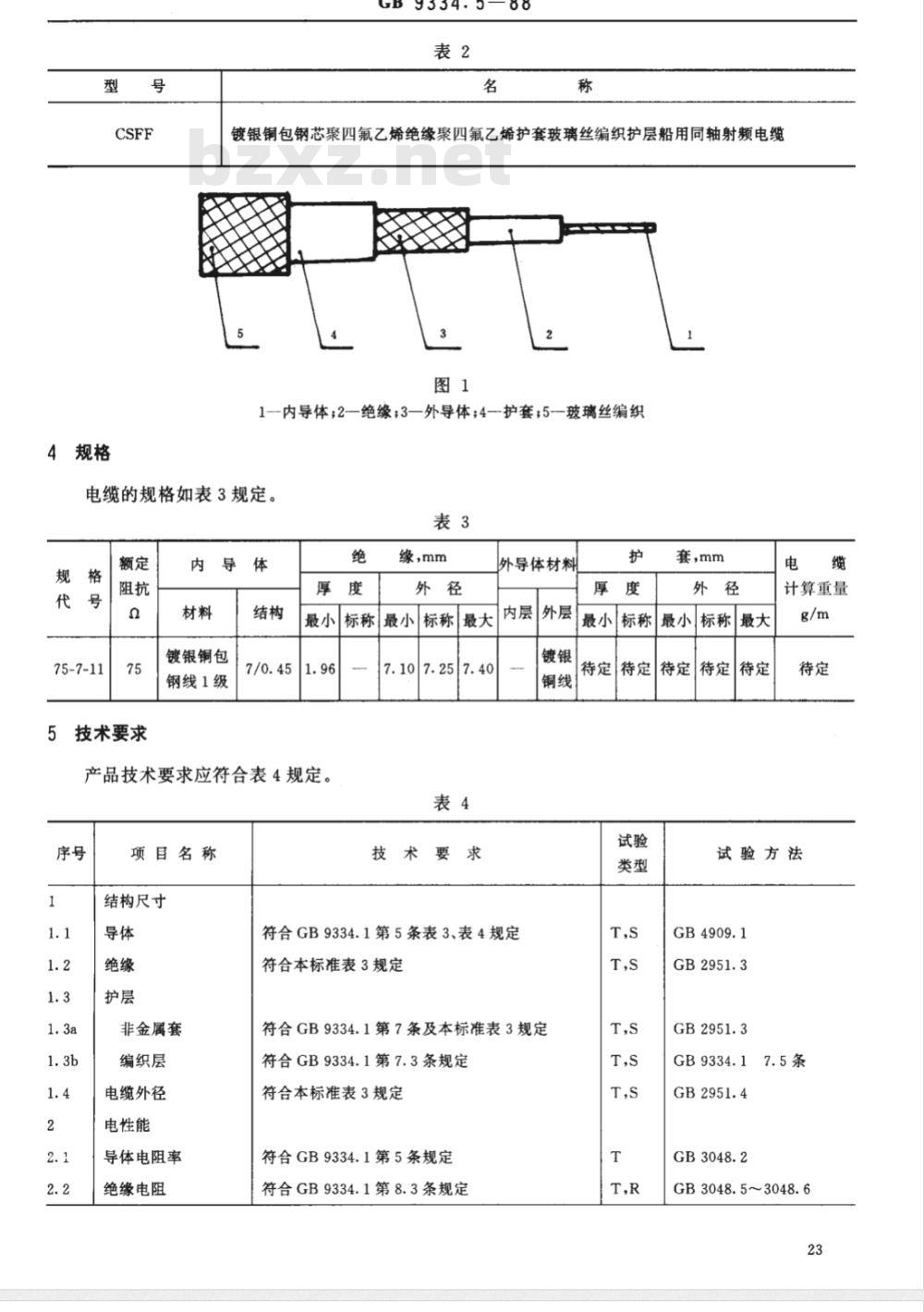

3.1产品的型号如表2。
3.2产品的型式如图1。
最大交流电压最大脉冲电压
kV峰值
国家机械工业委员会1988-05-23批准22
kV峰值
弯曲半径，mm
弯曲温度
1989-01-01实施
4规格
GB9334.5-88
镀银铜包钢芯聚四氟乙烯绝缘聚四氟乙烯护套玻璃丝编织护层船用同轴射频电缆2
1一内导体；2一绝缘；3一外导体；4护套；5--玻璃丝编织电缆的规格如表3规定。
75-7-11
5技术要求
内导体
镀银铜包
钢线1级
缘，mm
外导体材料
最小标称最大
最小标称量
7/0.451.96
产品技术要求应符合表4规定。
项目名称
结构尺寸
非金属套
编织层
电缆外径
电性能
导体电阻率
绝缘电阻
7.107.257.40
技术要求
符合GB9334.1第5条表3、表4规定符合本标准表3规定
符合GB9334.1第7条及本标准表3规定符合GB9334.1第7.3条规定
符合本标准表3规定
符合GB9334.1第5条规定
符合GB9334.1第8.3条规定
套，mm
最小标称
最小标称最大
待定待定
待定待定待定
计算重量
试验方法www.bzxz.net
GB9334.17.5条
GB3048.5~3048.6
项目名称
电压试验
电晕试验
衰减常数
特性阻抗
机械物理性能
加热卷绕试验
高温后冷弯曲试验
低温弯曲试验
识别标志
电缆表面
6试验
GB9334.5—88

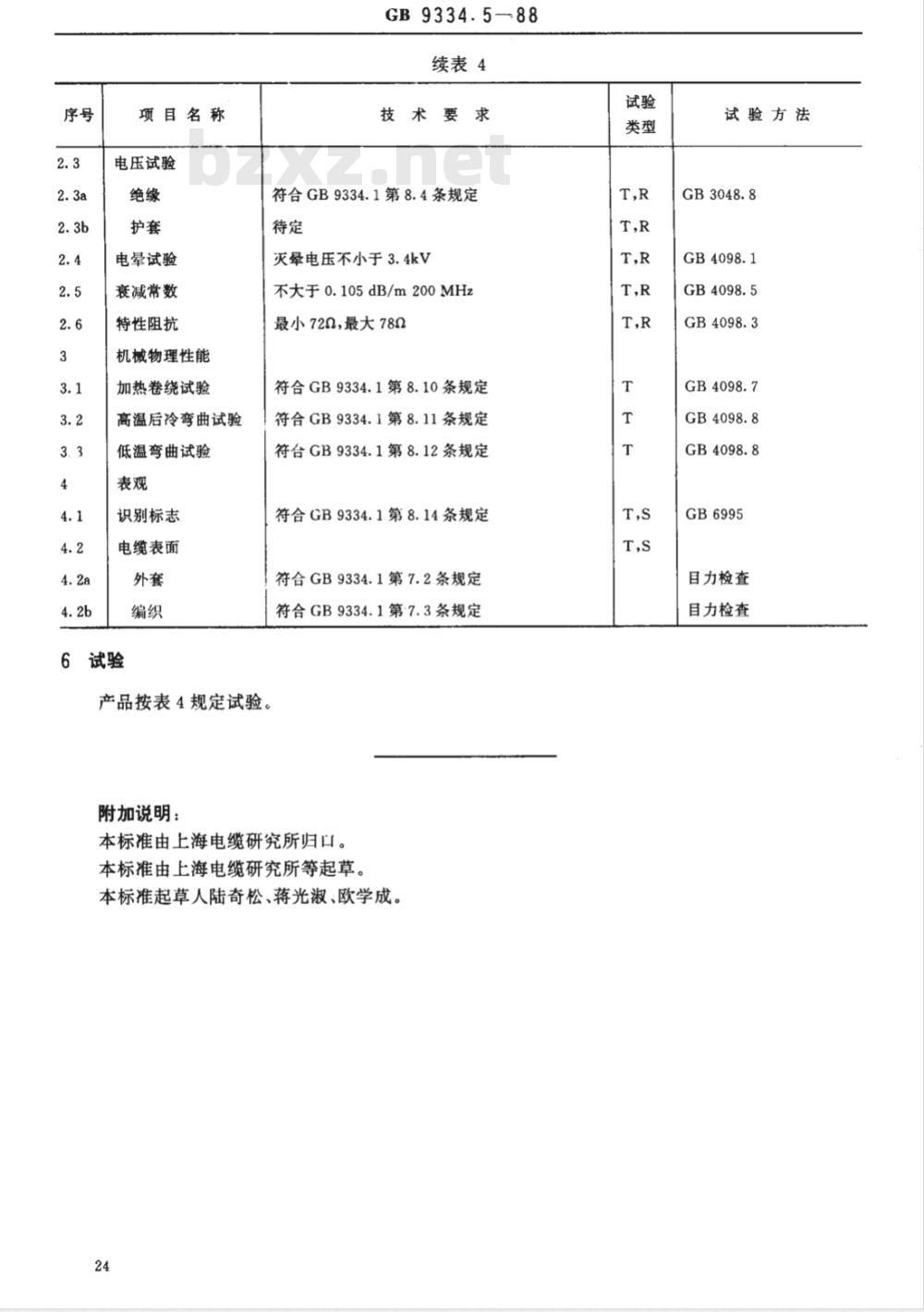

续表4
技术要求
符合GB9334.1第8.4条规定
灭晕电压不小于3.4kV
不大于0.105dB/m200MHz
最小720，最大782
符合GB9334.1第8.10条规定
符合GB9334.1第8.11条规定
符合GB9334.1第8.12条规定
符合GB9334.1第8.14条规定
符合GB9334.1第7.2条规定
符合GB9334.1第7.3条规定
产品按表4规定试验。
附加说明：
本标准由上海电缆研究所归口。本标准由上海电缆研究所等起草。本标准起草人陆奇松、蒋光淑、欧学成。24
试验方法
GB6995
目力检查
目力检查
