- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 1672-1988 液体增塑剂体积电阻率的测定
标准号:
GB/T 1672-1988
标准名称:
液体增塑剂体积电阻率的测定
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
1988-02-02 -
实施日期:
1988-10-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
67.86 KB
替代情况:
GB 1672-1981采标情况:
neq ΓOCT 8728:1977

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了液体增塑剂的体积电阻率的测定方法。本标准适用于测定液体增塑剂的体积电阻率。其他液体助剂也可参照本测定方法。 GB/T 1672-1988 液体增塑剂体积电阻率的测定 GB/T1672-1988

部分标准内容:

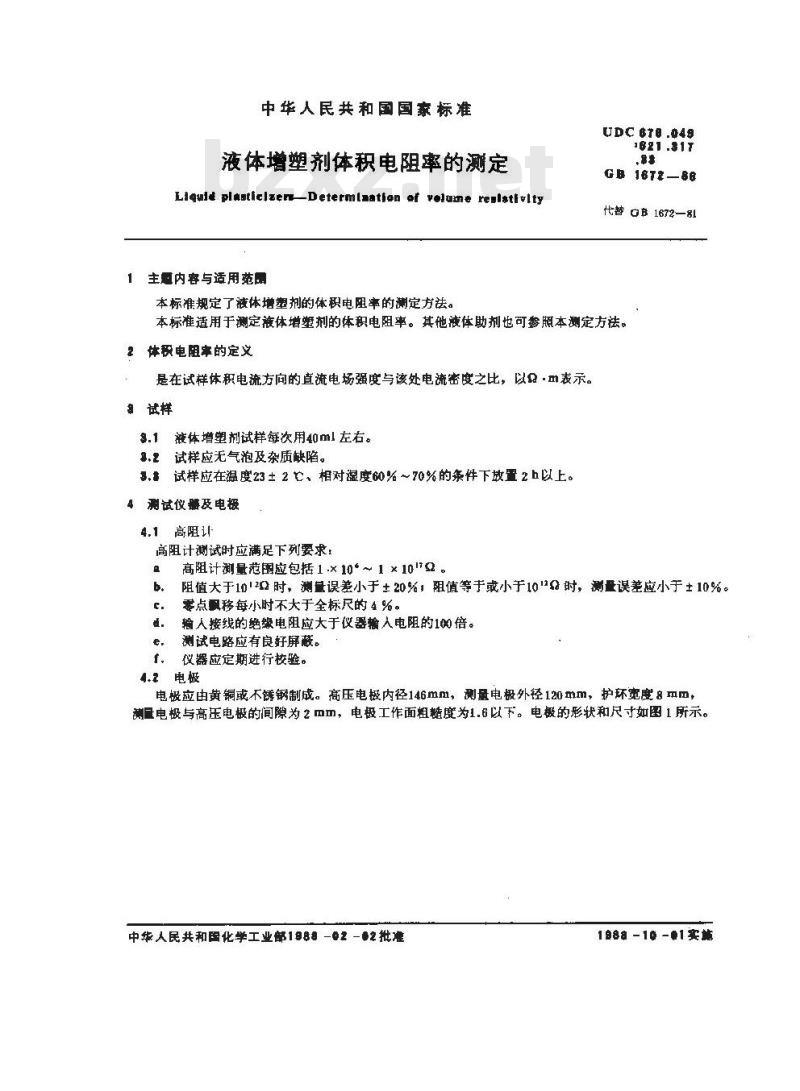

中华人民共和国国家标准
液体增塑剂体积电阻率的测定
Liquit plasticlzen-Determlaation of volune rerlstivlty1主题内容与适用范丽
本标准规定了液体增塑剂的体积电阻率的溯定方法。UDC 6T8.049
GB1672-86
代替串1672—81
本标准适用于测定液体增塑剂的体积电阻率。 其他液体助剂也可参照本测定方法。?体积电阻率的定义
是在试样体积电流方向的直流电场强度与该处电流密度之比,以·m表示。试样
液体增塑剂试样每次用40ml 左右。3.2试样应无气泡及杂质缺陷。
3.#试样应在温度23±2、相对湿度60%~70%的条件下放置2h以上。4测试仪孵及电极下载标准就来标准下载网
高阻计
高阻计测试时应满足下列要求:高阻计测量范围应包括1 ×10°~ 1 ×10\α 。b.
阻值大于1012 时,测量误差小于±20%;阻值等于或小于10\3 时,测量误差应小于±10%。零点飘移每小时不大于全标尺的4%。输人接线的绝缘电阻应大于仪器输入电阻的1℃倍。测试电路应有良好屏蔽。
仪器应定期进行校验。
4.2电极
电应由黄铜或不锈钢制成。高压电极内径146mm,测量电极外径120mm,护环宽度8mm,测量电极与高压电极的间隙为2mm,电极工作面粗度为1.6以下。电极的形状和尺寸如图1所示。中华人民共和国化学工业部1888-02 82批准1988-10-01实施

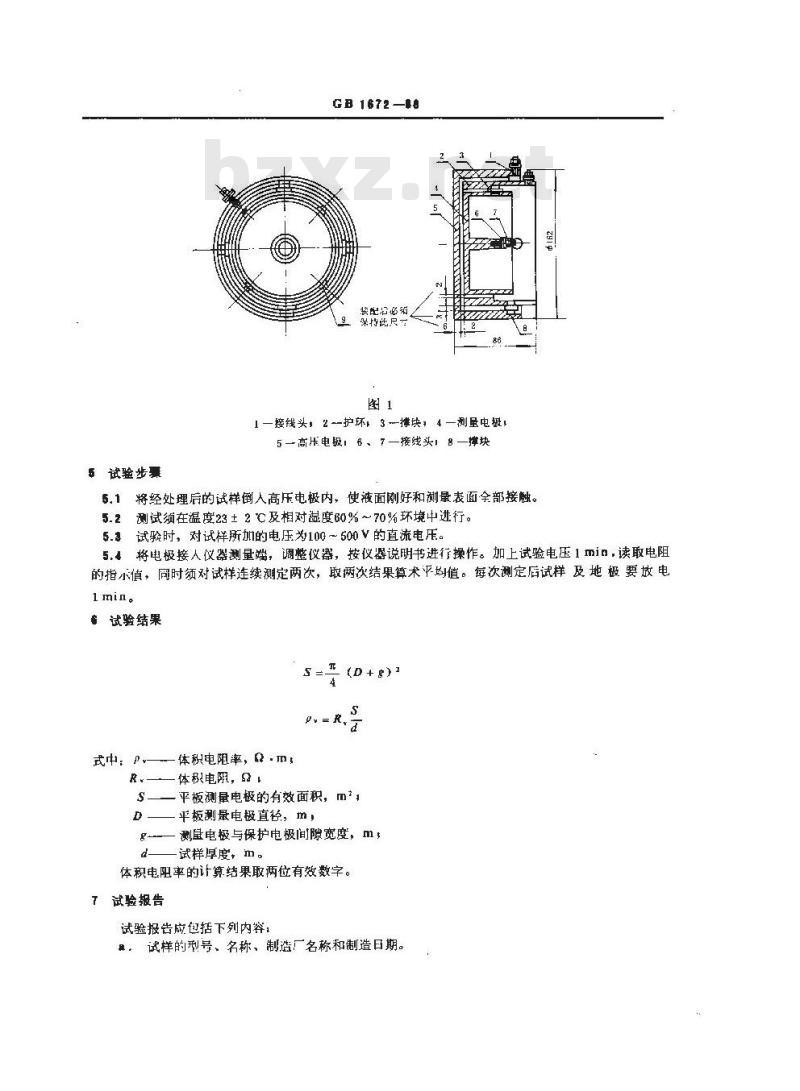

试验步
GB 1672—88
装配话必弱
保持毕尺:
1—接线头,2护环,3撑块,4一虽电极,5—高压电极16、7—接线头18 —撑块5.1将经处理后的试样倒人高压电极内,使液面刚好和测量表面全部接触。5.2测试须在温度23±2℃及相对湿度60%~70%环境中进行。5.3试验时,对试样所加的电压为100~500V的直流电压。9
5.4将电极接人仪器测量端,调整仪器,按仪器说明书进行操作。加上试验电压1min,读取电阻的指小值,同时须对试样连续测定两次,取两次结果算术平均值。每次测定后试样及地极要放电1min。
。试验结果
式中,P—体积电阳率,o.m,
—体积电阻,
(D+g)1
S——平板测量电极的有效面积,m\一平板测量电极直径,m,
g—测量电极与保护电极间隙宽度,m-试样厚度,m。
体积电阻率的计算结果取两位有效数字。了试验报告
试验报告应包括下列内容:
鼻,试样的型号、名称、制造厂名称和制造日期。c.

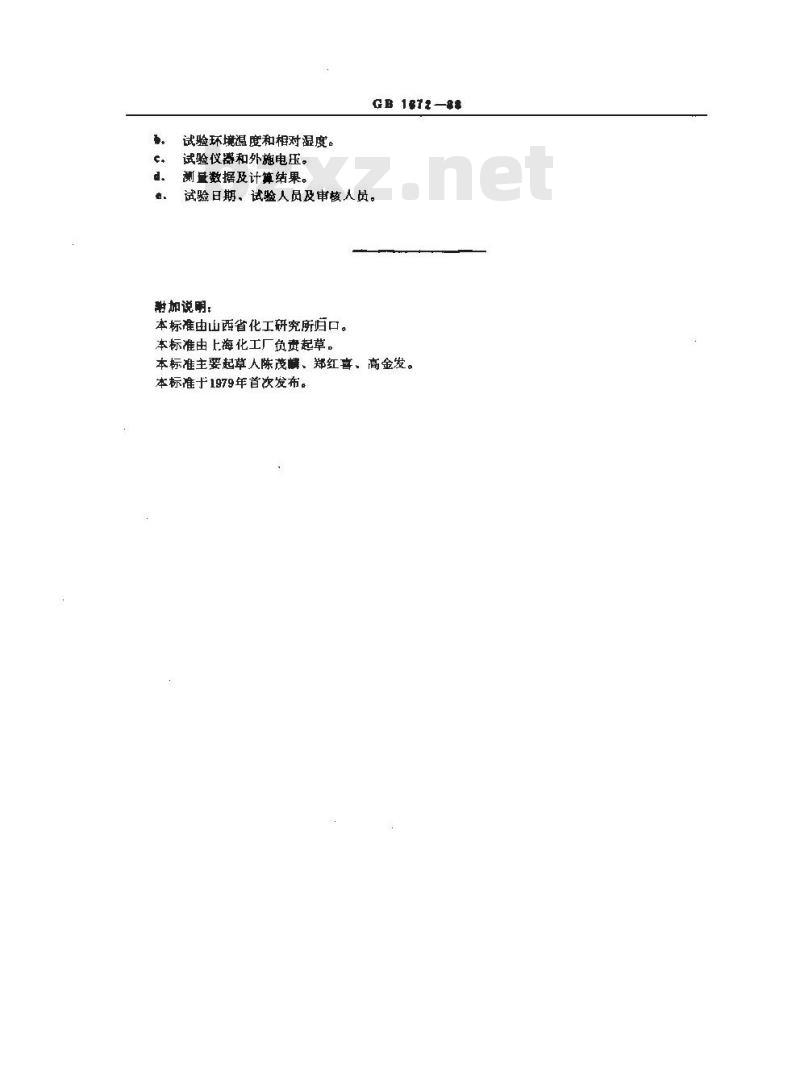

试验环境温度和相对湿度。
试验仪器和外施电压。
测量数据及计算结果。
GB 1872-88
试验日期、试验人员及审核人员。附加说明:
本标准由山西省化工研究所归口。本标准由上海化工厂负责起草。本标准主要起草人陈茂麟、郑红喜、高金发。本标准于1979年首次发布。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
液体增塑剂体积电阻率的测定
Liquit plasticlzen-Determlaation of volune rerlstivlty1主题内容与适用范丽
本标准规定了液体增塑剂的体积电阻率的溯定方法。UDC 6T8.049
GB1672-86
代替串1672—81
本标准适用于测定液体增塑剂的体积电阻率。 其他液体助剂也可参照本测定方法。?体积电阻率的定义
是在试样体积电流方向的直流电场强度与该处电流密度之比,以·m表示。试样
液体增塑剂试样每次用40ml 左右。3.2试样应无气泡及杂质缺陷。
3.#试样应在温度23±2、相对湿度60%~70%的条件下放置2h以上。4测试仪孵及电极下载标准就来标准下载网
高阻计
高阻计测试时应满足下列要求:高阻计测量范围应包括1 ×10°~ 1 ×10\α 。b.
阻值大于1012 时,测量误差小于±20%;阻值等于或小于10\3 时,测量误差应小于±10%。零点飘移每小时不大于全标尺的4%。输人接线的绝缘电阻应大于仪器输入电阻的1℃倍。测试电路应有良好屏蔽。
仪器应定期进行校验。
4.2电极
电应由黄铜或不锈钢制成。高压电极内径146mm,测量电极外径120mm,护环宽度8mm,测量电极与高压电极的间隙为2mm,电极工作面粗度为1.6以下。电极的形状和尺寸如图1所示。中华人民共和国化学工业部1888-02 82批准1988-10-01实施
试验步
GB 1672—88
装配话必弱
保持毕尺:
1—接线头,2护环,3撑块,4一虽电极,5—高压电极16、7—接线头18 —撑块5.1将经处理后的试样倒人高压电极内,使液面刚好和测量表面全部接触。5.2测试须在温度23±2℃及相对湿度60%~70%环境中进行。5.3试验时,对试样所加的电压为100~500V的直流电压。9
5.4将电极接人仪器测量端,调整仪器,按仪器说明书进行操作。加上试验电压1min,读取电阻的指小值,同时须对试样连续测定两次,取两次结果算术平均值。每次测定后试样及地极要放电1min。
。试验结果
式中,P—体积电阳率,o.m,
—体积电阻,
(D+g)1
S——平板测量电极的有效面积,m\一平板测量电极直径,m,
g—测量电极与保护电极间隙宽度,m-试样厚度,m。
体积电阻率的计算结果取两位有效数字。了试验报告
试验报告应包括下列内容:
鼻,试样的型号、名称、制造厂名称和制造日期。c.
试验环境温度和相对湿度。
试验仪器和外施电压。
测量数据及计算结果。
GB 1872-88
试验日期、试验人员及审核人员。附加说明:
本标准由山西省化工研究所归口。本标准由上海化工厂负责起草。本标准主要起草人陈茂麟、郑红喜、高金发。本标准于1979年首次发布。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:



- 其它标准
- 热门标准
- 国家标准(GB)
- GB/T39318-2020 军民通用资源 标识代码映射要求
- GB30441.1-2013 信息技术通用多八位编码字符集满文名义字符与变形显现字符16点阵字型第1部分:铅印白体
- GB4623-1994 环形预应力混凝土电杆
- GB11554-2008 机动车和挂车用后雾灯配光性能
- GB/T26949.10-2011 工业车辆 稳定性验证 第10部分:在由动力装置侧移载荷条件下堆垛作业的附加稳定性试验
- GB/T32070-2022 土方机械 物体监测系统及其可视辅助装置 性能要求和试验
- GB/T22395-2022 锅炉钢结构设计规范
- GB/T14993-1994 转动部件用高温合金热轧棒材
- GB/T5286-2001 螺栓、螺钉和螺母用平垫圈 总方案
- GB/T15738-2008 导电和抗静电纤维增强塑料电阻率试验方法
- GB/T24681-2009 植物保护机械 喷雾飘移的田间测量方法
- GB/T40175.3—2021 纺织品生物化学分析方法第3部分:有机磷类农药(酶联免疫法)
- GB/T14652.1-2001 小艇耐火燃油软管
- GB29380—2012 胺菊酯原药
- GB17013-1997 包虫病诊断标准及处理原则
- 行业新闻
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
