【国家标准(GB)】 增塑剂热稳定性试验

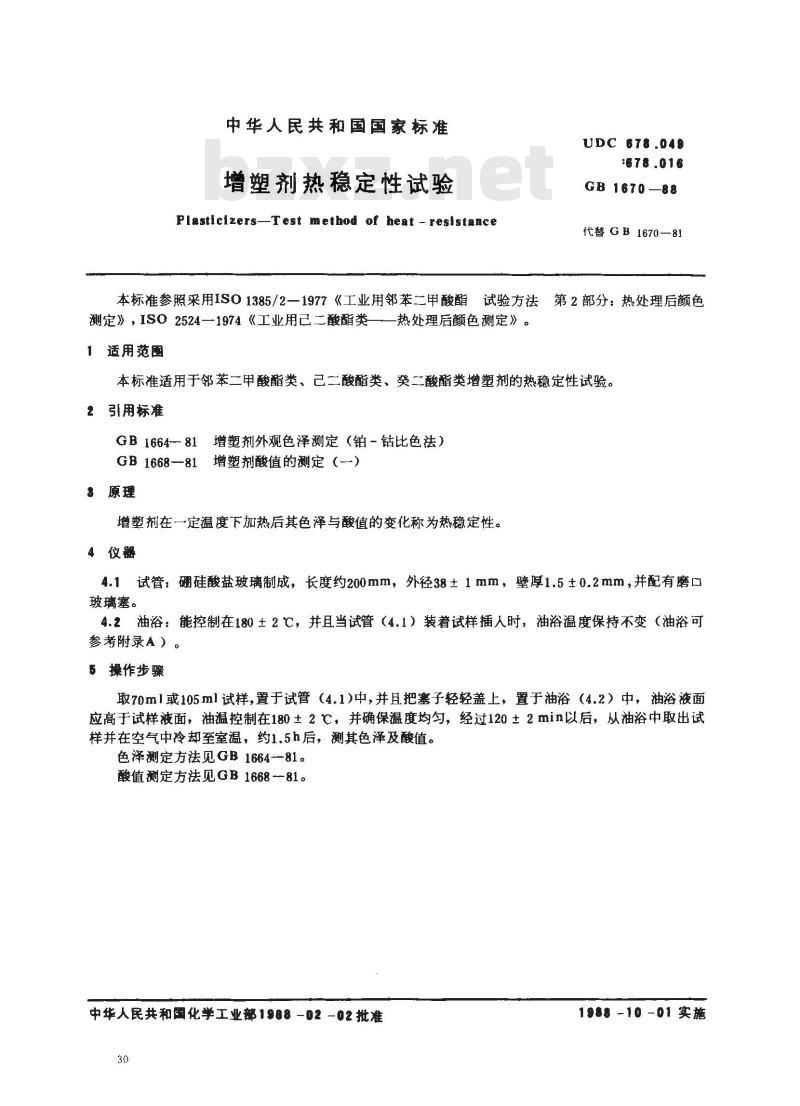

中华人民共和国国家标准
增塑剂热稳定性试验bZxz.net
Plasticizers-Test method of heat -resistanceUdC 678.049
GB 167088
代替 GB 1670—81
本标准参照采用ISO1385/2一1977《工业用邻苯二甲酸酯试验方法第2部分：热处理后颜色测定》，ISO2524—1974《工业用已二酸酯类—一热处理后颜色测定》。
1适用范围
本标准适用于邻苯二甲酸酯类、己二酸酯类、癸二酸酯类增塑剂的热稳定性试验。2引用标准
GB1664-81增塑剂外观色泽测定（铂－钻比色法）GB1668-81增塑剂酸值的测定（-）８原理
增塑剂在一定温度下加热后其色泽与酸值的变化称为热稳定性。4仪器
4.1试管：硼硅酸盐玻璃制成，长度约200mm，外径38±1mm，壁厚1.5±0.2mm，并配有磨口玻璃塞。
4.2油浴：能控制在180±2℃，并且当试管（4.1）装着试样插人时，油浴温度保持不变（油浴可参考附录A）。
5操作步骤
取70ml或105ml试样，置于试管（4.1）中，并且把塞子轻轻盖上，置于油浴（4.2）中，油浴液面应高于试样液面，油温控制在180±2℃，并确保温度均匀，经过120±2min以后，从油浴中取出试样并在空气中冷却至室温，约1.5h后，测其色泽及酸值。色泽测定方法见GB1664-81。
酸值测定方法见GB1668-81。
中华人民共和国化学工业部1988-02-02批准30
1988 10 -01 实施
附加说明：

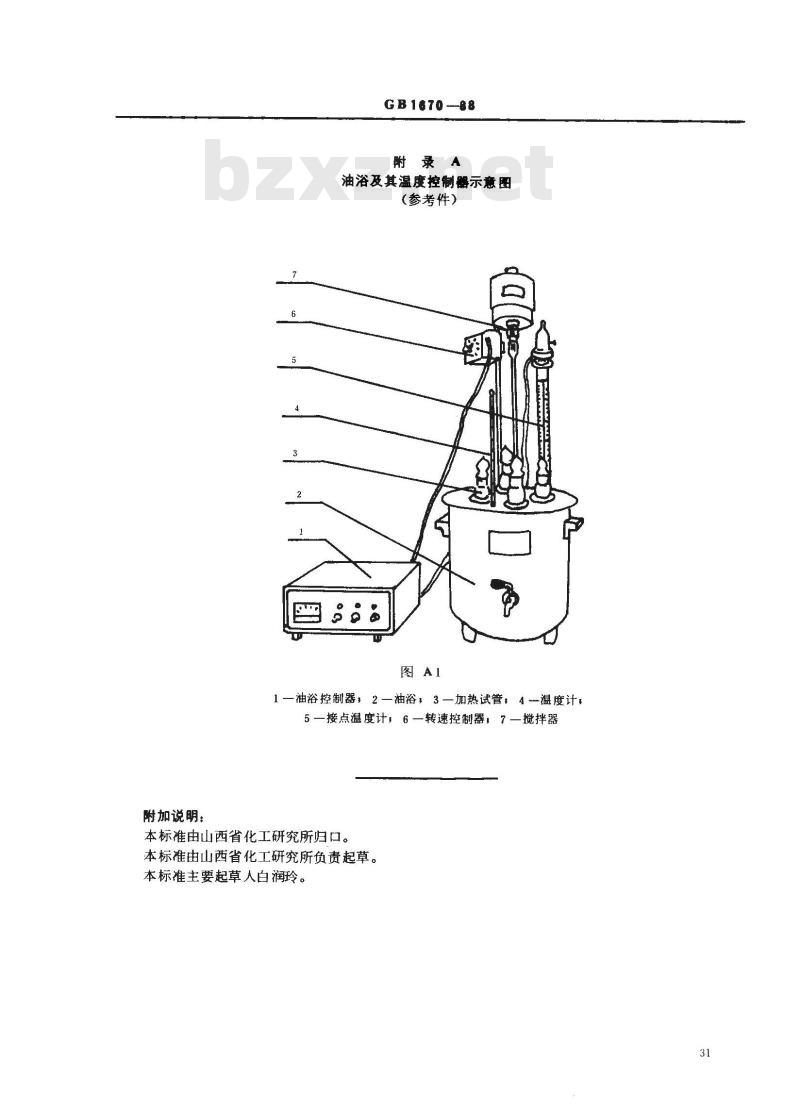

GB1670--88
附录A
油浴及其温度控制器示意图
（参考件）
1一油浴控制器，2—油浴，3—加热试管，4温度计5—接点温度计，6—转速控制器，？—搅拌器本标准由山西省化工研究所归口。本标准由山西省化工研究所负责起草。本标准主要起草人白润玲。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
