中华人民共和国国家标准
GB/T1584—1979
国内电视插入测试行信号标准
1980-01-01发布
国家标准局
1980-01-01实施

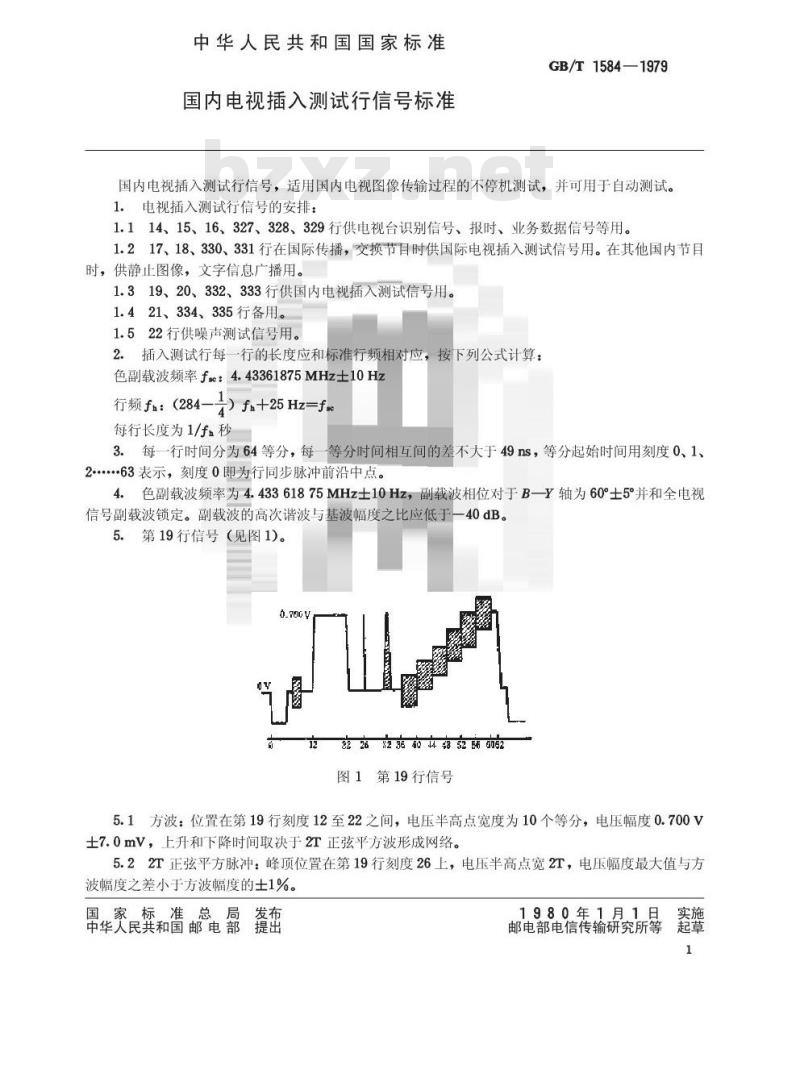

中华人民共和国国家标准
国内电视插入测试行信号标准
GB/T1584—1979
国内电视插入测试行信号，适用国内电视图像传输过程的不停机测试，并可用于自动测试。1.电视插入测试行信号的安排：1.114、15、16、327、328、329行供电视台识别信号、报时、业务数据信号等用。1.217、18、330、331行在国际传播，交换节目时供国际电视插入测试信号用。在其他国内节目时，供静止图像，文字信息广播用。1.319、20、332、333行供国内电视插入测试信号用。1.421、334、335行备用。
1.522行供噪声测试信号用。
2.插入测试行每一行的长度应和标准行频相对应，按下列公式计算：色副载波频率fse：4.43361875MHz士10Hz行频fh：（284-
）fh+25Hz-f
每行长度为1/f秒
3.每一行时间分为64等分，每等分时间相互间的差不大于49ns，等分起始时间用刻度0、1、2..63表示，刻度0即为行同步脉冲前沿中点。4.色副载波频率为4.43361875MHz士10Hz，副载波相位对于B-Y轴为60°士5°并和全电视信号副载波锁定。副载波的高次谐波与基波幅度之比应低于一40dB。5.第19行信号（见图1)。
12 22 26 32 36 45 4 48 52 56 6062图1第19行信号
5.1方波：位置在第19行刻度12至22之间，电压半高点宽度为10个等分，电压幅度0.700V7.0mV，上升和下降时间取决于2T正弦平方波形成网络。5.22T正弦平方脉冲：峰顶位置在第19行刻度26上，电压半高点宽2T，电压幅度最大值与方波幅度之差小于方波幅度的士1%。国家标准总局发布
中华人民共和国邮电部提出
1980年1月1日
邮电部电信传输研究所等起草

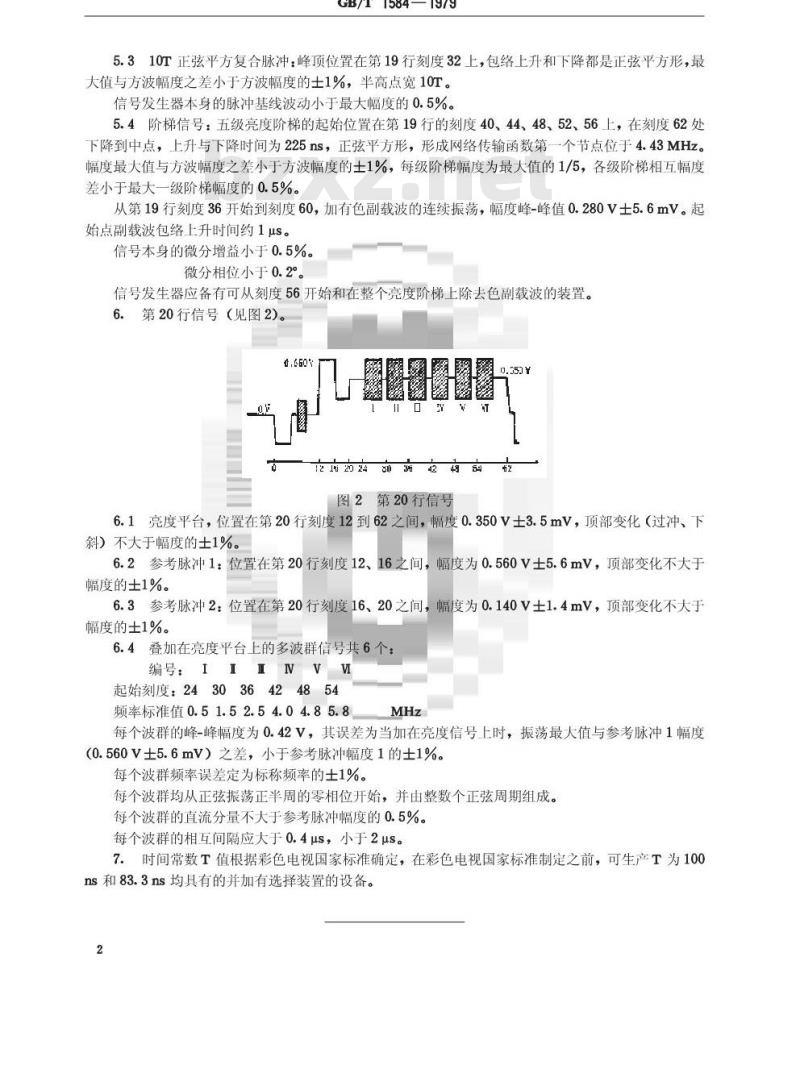

GB/T1584—1979
5.310T正弦平方复合脉冲：峰顶位置在第19行刻度32上，包络上升和下降都是正弦平方形，最大值与方波幅度之差小于方波幅度的士1%，半高点宽10T。信号发生器本身的脉冲基线波动小于最大幅度的0.5%。5.4阶梯信号：五级亮度阶梯的起始位置在第19行的刻度40、44、48、52、56上，在刻度62处下降到中点，上升与下降时间为225ns，正弦平方形，形成网络传输函数第一个节点位于4.43MHz。幅度最大值与方波幅度之差小于方波幅度的士1%，每级阶梯幅度为最大值的1/5，各级阶梯相互幅度差小于最大一级阶梯幅度的0.5%。从第19行刻度36开始到刻度60，加有色副载波的连续振荡，幅度峰-峰值0.280V土5.6mV。起始点副载波包络上升时间约1μs。信号本身的微分增益小于0.5%。微分相位小于0.2。Www.bzxZ.net
信号发生器应备有可从刻度56开始和在整个亮度阶梯上除去色副载波的装置。6.第20行信号（见图2)。
21202406424954
图2第20行信号
6.1亮度平台，位置在第20行刻度12到62之间，幅度0.350V士3.5mV，顶部变化（过冲、下斜）不大于幅度的士1%。
6.2参考脉冲1：位置在第20行刻度12、16之间，幅度为0.560V士5.6mV，顶部变化不大于幅度的士1%。
6.3参考脉冲2：位置在第20行刻度16、20之间，幅度为0.140V土1.4mV，顶部变化不大于幅度的士1%。
6.4叠加在亮度平台上的多波群信号共6个：编号：ＩIINＶИ
起始刻度：243036424854
频率标准值0.51.52.54.04.85.8MHz
每个波群的峰-峰幅度为0.42V，其误差为当加在亮度信号上时，振荡最大值与参考脉冲1幅度（0.560V士5.6mV）之差，小于参考脉冲幅度1的士1%。每个波群频率误差定为标称频率的士1%。每个波群均从正弦振荡正半周的零相位开始，并由整数个正弦周期组成。每个波群的直流分量不大于参考脉冲幅度的0.5%。每个波群的相互间隔应大于0.4us，小于2us。7.时间常数T值根据彩色电视国家标准确定，在彩色电视国家标准制定之前，可生产T为100ns和83.3ns均具有的并加有选择装置的设备。2
