【国家标准(GB)】 炭素材料灰分含量测定方法

1定义

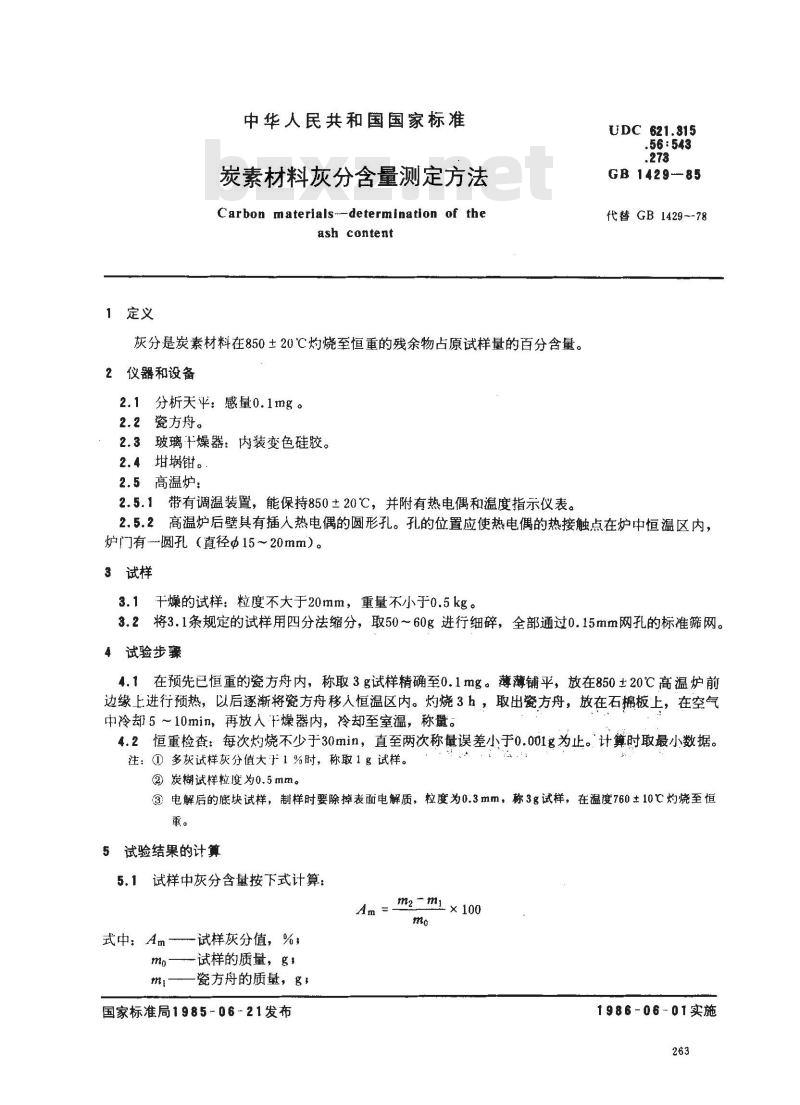

中华人民共和国国家标准
炭素材料灰分含量测定方法
Carbon materials--determination of theash content
灰分是炭素材料在850±20℃灼烧至恒重的残余物占原试样量的百分含量。2仪器和设备
2.1分析天平：感量0.1mg。
2.2瓷方舟。
2.3玻璃干燥器：内装变色硅胶。2.4埚钳。
2.5高温炉：
UDC 621.315
.56:543
GB1429-85
代替 GB 1429--78
2.5.1带有调温装置，能保持850±20℃，并附有热电偶和温度指示仪表。2.5.2高温炉后壁具有插人热电偶的圆形孔。孔的位置应使热电偶的热接触点在炉中恒温区内，炉门有-圆孔（直径Φ15～20mm）。3试样
3.1干燥的试样：粒度不大于20mm，重量不小于0.5kg。3.2将3.1条规定的试样用四分法缩分，取50～60g进行细碎，全部通过0.15mm网孔的标准筛网。4试验步骤
4.1在预先已恒重的瓷方舟内，称取3g试样精确至0.1mg。薄薄铺平，放在850±20℃高温炉前边缘上进行预热，以后逐渐将瓷方舟移人恒温区内。灼烧3h，取出瓷方舟，放在石棉板上，在空气中冷却5～10min，再放人干燥器内，冷却至室温，称量。4.2恒重检查：每次灼烧不少于30min，直至两次称量误差小于0.001g为止。计算时取最小数据。注：①多灰试样灰分值大1%时，称取1g试样。②炭糊试样粒度为0.5mm。
③电解后的底块试样，制样时要除掉表面电解质，粒度为0.3mm，称3g试样，在温度760±10℃灼烧至恒重。
5试验结果的计算
5.1试样中灰分含量按下式计算：Am=
式中：Am--试样灰分值，%，
试样的质量，g
瓷方舟的质量，g，
国家标准局1985~06-21发布
m2 -my
1986-06-01实施

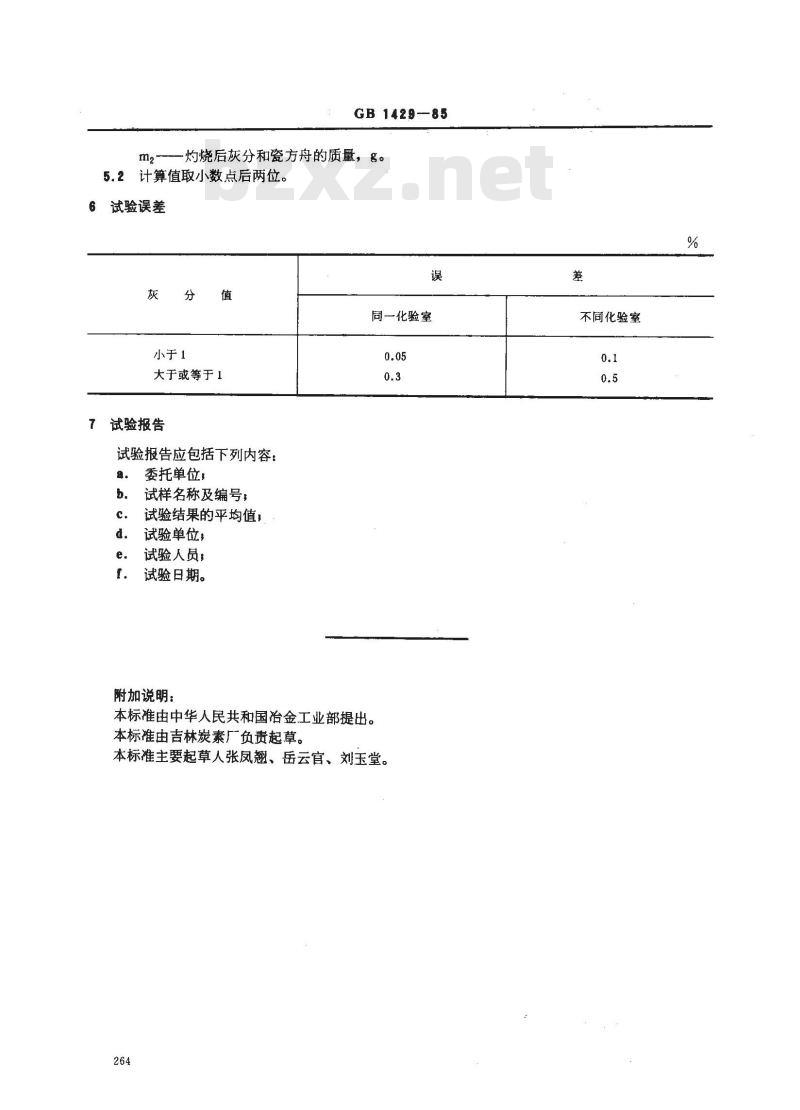

GB 1429--85
-灼烧后灰分和瓷方舟的质量，g。5.2计算值取小数点后两位。www.bzxz.net
6试验误差
小于1
大于或等于1
试验报告
试验报告应包括下列内容：
委托单位，
试样名称及编号
试验结果的平均值；
试验单位，
试验人员，
试验日期。
附加说明：
同一化验室
本标准由中华人民共和国冶金工业部提出。本标准由吉林炭素厂负贵起草。本标准主要起草人张凤翘、岳云官、刘玉堂。264
不同化验室
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
