【国家标准(GB)】 贵金属及其合金材料电阻系数测试方法

GB/T 1424- --1996

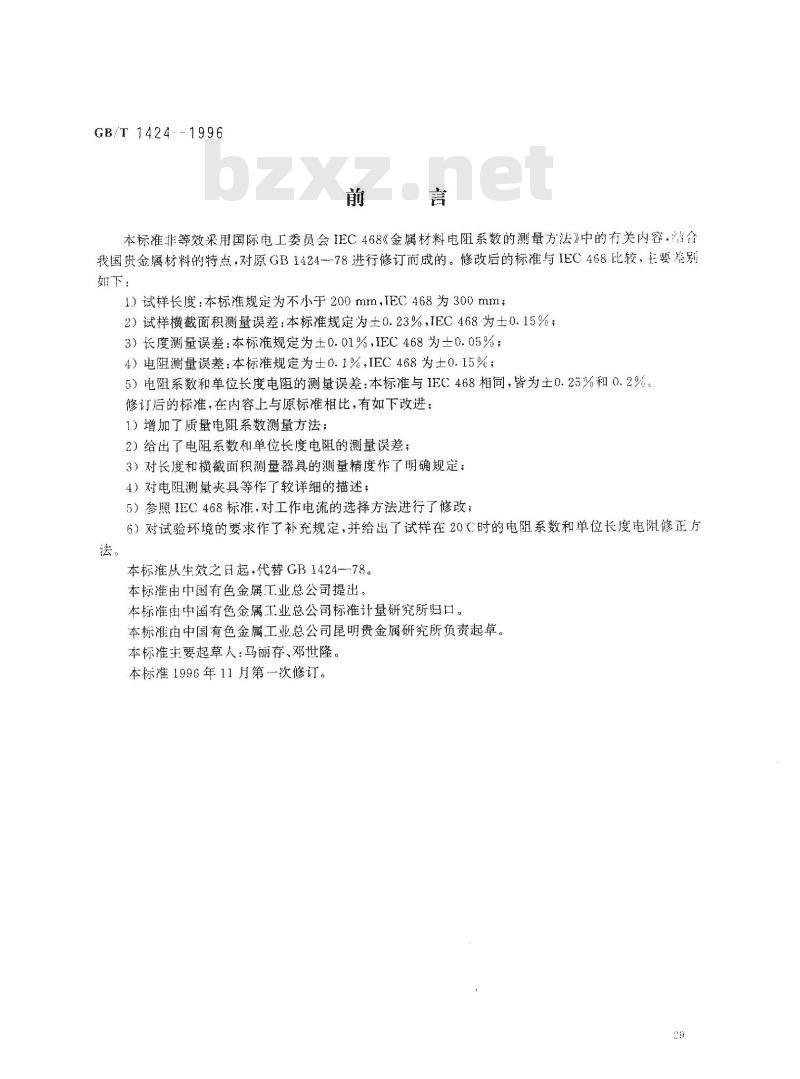

本标准非等效采用国际电工委员会IEC468《金属材料电阻系数的测量方法》中的有关内容，合我国贵金属材料的特点，对原GB1424--78进行修订而成的。修改后的标准与IEC468比较，主要落别如下：
1）试样长度：本标准规定为不小于200mm，IEC468为300mm；2）试样横截面积测量误差：本标准规定为±0.23%，IEC468为士0.15%；3）长度测量误差：本标准规定为土0.01%，IEC468为土0.05%：4）电阻测量误差：本标准规定为士0.1%，IEC468为士0.15%；5）电阻系数和单位长度电阻的测量误差：本标准与IEC468相同，皆为土0.25%和0.2%。修订后的标准，在内容上与原标准相比，有如下改进：1）增加了质量电阻系数测量方法；2）给出了电阻系数和单位长度电阻的测量误差；3）对长度和横截面积测量器具的测量精度作了明确规定；4）对电阻测量夹具等作了较详细的描述；5）参照EC468标准，对工作电流的选择方法进行了修改；6）对试验环境的要求作了补充规定，并给出了试样在20C时的电阻系数和单位长度电阻修正方法。
本标准从生效之目起，代替GB1424--78。本标准由中国有色金属工业总公司提出本标准由中国有色金属工业总公司标准计量研究所归口。本标滩由中国有色金属工业总公司昆明贵金属研究所负责起草。本标准主要起草人：马丽存、邓世隆。本标准1996年11月第一次修订。29
1范围

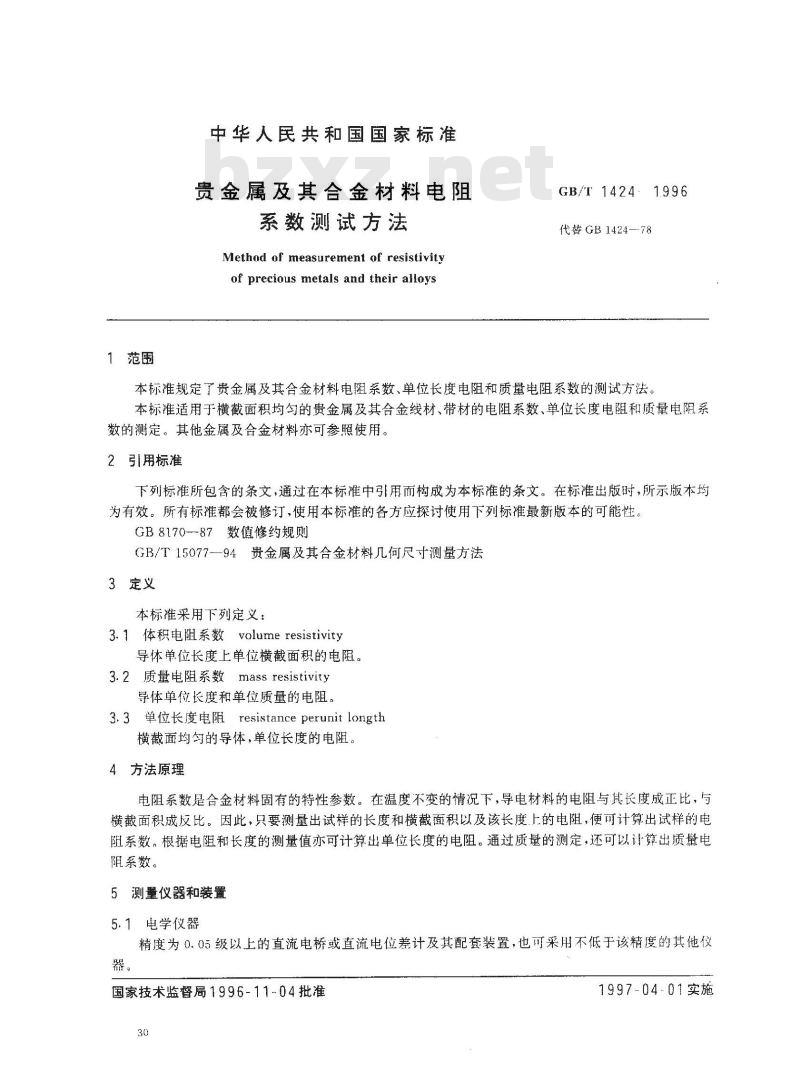

中华人民共和国国家标准
贵金属及其合金材料电阴
系数测试方法
Method of measurement of resistivityof precious metals and their ailoysGB/T 1424
代替GB1424—78
本标准规定了贵金属及其合金材料电阻系数、单位长度电阻和质量电阻系数的测试方法。本标准适用于横截面积均匀的贵金属及其合金线材、带材的电阻系数、单位长度电阻和质量电阻系数的测定。其他金属及合金材料亦可参照使用。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB8170-87数值修约规则
GB/T15077—94贵金属及其合金材料几何尺寸测量方法3定义
本标准采用下列定义：
3.1体积电阻系数volume resistivity导体单位长度上单位横截面积的电阻。3.2质量电阻系数massresistivity导体单位长度和单位质量的电阻3.3单位长度电阻resistanceperunitlongth横截面均匀的导体，单位长度的电阻。4方法原理
电阻系数是合金材料固有的特性参数。在温度不变的情况下，导电材料的电阻与其长度成正比，与横截面积成反比。因此，只要测量出试样的长度和横截面积以及该长度上的电阻，便可计算出试样的电阻系数。根据电阻和长度的测量值亦可计算出单位长度的电阻。通过质量的测定，还可以计算出质量电阻系数。
5测量仪器和装置
5.1电学仪器
精度为0.05级以上的直流电桥或直流电位差计及其配套装置，也可采用不低于该精度的其他仪器
国家技术监督局1996-11-04批准30
1997-04-01实施

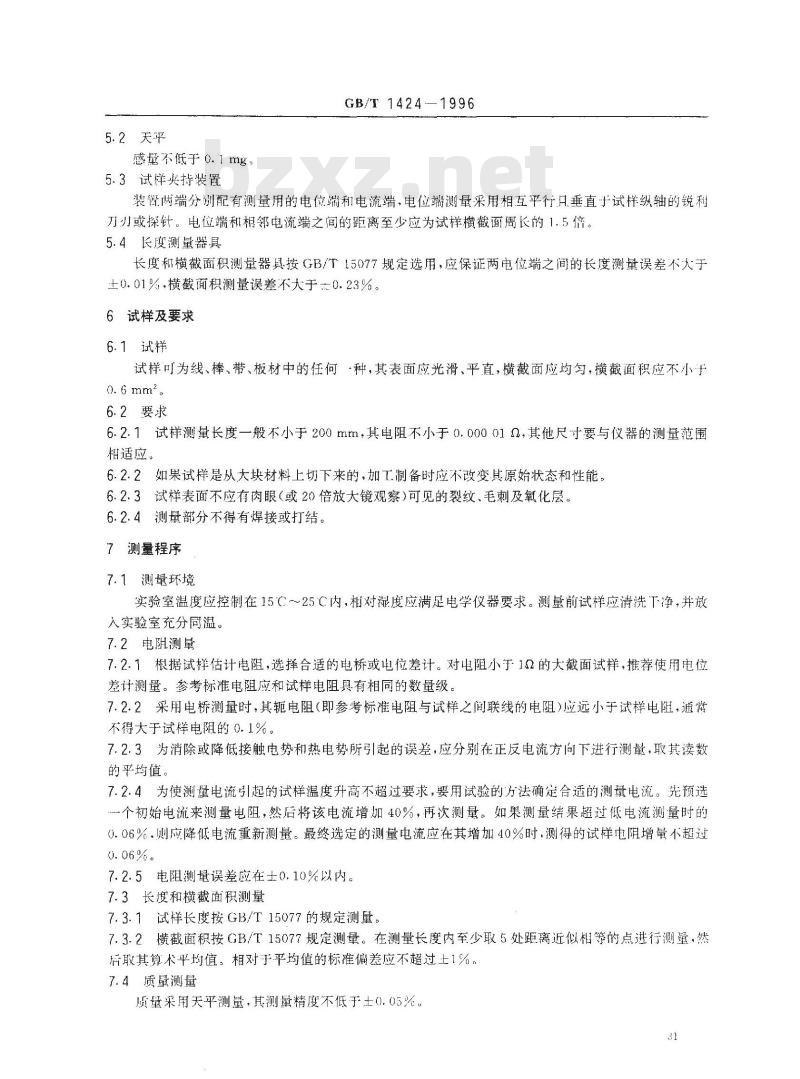

5.2天平
感量不低于0.1mg。
5.3试样夹持装置
GB/T 1424—1996
装置两端分别配有测量用的电位端和电流端，电位端测量采用相互平行日垂直于试样纵轴的锐利刀刃或探针。电位端和相邻电流端之间的距离至少应为试样横截面周长的1.5倍。5.4长度测量器具
长度和横截面积测量器具按GB/T15077规定选用，应保证两电位端之间的长度测量误差不大于土0.01%，横截面积测量误差不大于=0.23%。6试样及要求
6.1试样
试样可为线、棒、带、板材中的任何·种，其表面应光滑、平直，横截面应均匀，横截面积应不小于0. 6 mm。
6.2要求
6.2.1试样测量长度一般不小于200mm，其电阻不小于0.00001Q，其他尺寸要与仪器的测量范围相适应。
6.2.2如果试样是从大块材料上切下来的，加工制备时应不改变其原始状态和性能。6.2.3试样表面不应有肉眼（或20倍放大镜观察）可见的裂纹、毛刺及氧化层。6.2.4测量部分不得有焊接或打结。7测量程序
7.1测量环境
实验室温度应控制在15C～25C内，相对湿度应满足电学仪器要求。测量前试样应清洗下净，并放入实验室充分同温。
7.2电阻测量
7.2.1根据试样估计电阻，选择合适的电桥或电位差计。对电阻小于12的大截面试样，推荐使用电位差计测量。参考标准电阻应和试样电阻票有相同的数量级。7.2.2采用电桥测量时，其轭电阻（即参考标准电阻与试样之间联线的电阻）应远小于试样电阻，通常不得大于试样电阻的0.1%。
7.2.3为消除或降低接触电势和热电势所引起的误差，应分别在正反电流方向下进行测量，取其读数的平均值。
7.2.4为使测量电流引起的试样温度升高不超过要求，要用试验的方法确定合适的测量电流。先预选个初始电流来测量电阻，然后将该电流增加40%，再次测量。如果测量结果超过低电流测量时的0.06%，则应降低电流重新测量。最终选定的测量电流应在其增加40%时，测得的试样电阻增量不超过0.06%。wwW.bzxz.Net
7.2.5电阻测量误差应在士0.10%以内。7.3长度和横截面积测量
7.3.1试样长度按GB/T15077的规定测量。7.3.2横截面积按GB/T15077规定测量。在测量长度内至少取5处距离近似相等的点进行测量，然后取其算术平均值。相对于平均值的标准偏差应不超过土1%，7.4质量测量
质量采用天平测量，其测量精度不低于土0.05%。31

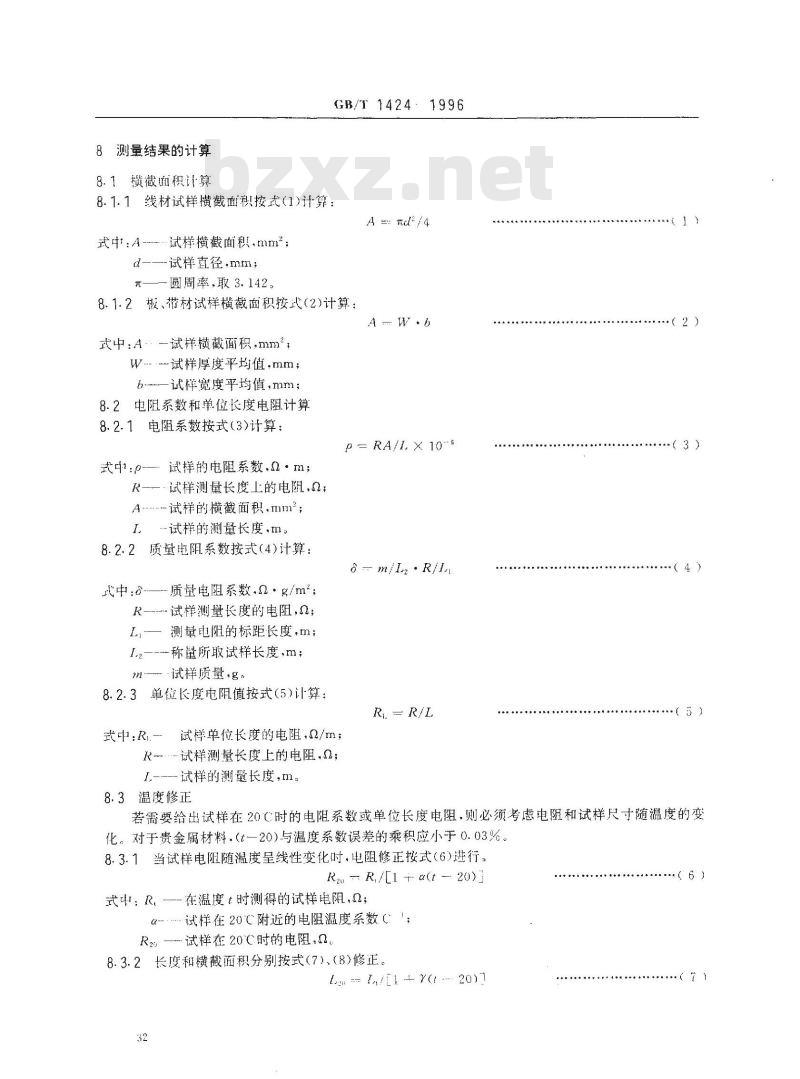

8测量结果的计算
8.1横截面积让算
GB/T 1424
8.1.1线材试样横截面积按式（1)计算：1996
A = Td/4
式中.A--试样横截面积.mm\
d--试样直径,mm;
一圆周率，取3.142
8.1.2板、带材试样横截面积按式(2)计算：AW.b
式中A·一试样横截面积，mm\；W--·-试样厚度平均值，mm
b一试样宽度平均值,mm;
8.2电阻系数和单位长度电阻计算8.2.1电阻系数按式(3)计算：
0 = RA/L X 10~5
式中:0-
试样的电阻系数，a·m；
R一一·试样测量长度上的电阻,2；A…试样的横截面积，mm”；
L试样的测量长度m。
8.2.2质量电阻系数按式(4)计算：o- m/L2 .R/ll
-质量电阻系数.Q·g/m2
武中.o--
R--试样测量长度的电阻,O;
测量电阻的标距长度，m；
L—--称量所取试样长度，m；
2n·试样质量·g。
8.2.3单位长度电阻值按式（5）计算：R, = R/L
式中：Ri.-试样单位长度的电阻，a/m；R试样测量长度上的电阻.a；
L----试样的测量长度，m
（3）
8.3温度修正
若需要给出试样在20℃时的电阻系数或单位长度电阻，则必须考虑电阻和试样尺寸随温度的变化。对于贵金属材料.（t一20)与温度系数误差的乘积应小于0.03%8.3.1当试样电阻随温度呈线性变化时，电阻修正按式（6)进行，R2u -- R,/E1 +- α(t - 20)
式中：R，---在温度t时测得的试样电阻，2；α试样在20℃附近的电阻温度系数R2—-试样在20C时的电阻，0。
8.3.2长度和横截面积分别按式（7）、（8)修正。tn -- In/[1 + ( . 20)
（6）
GB/T1424--1996

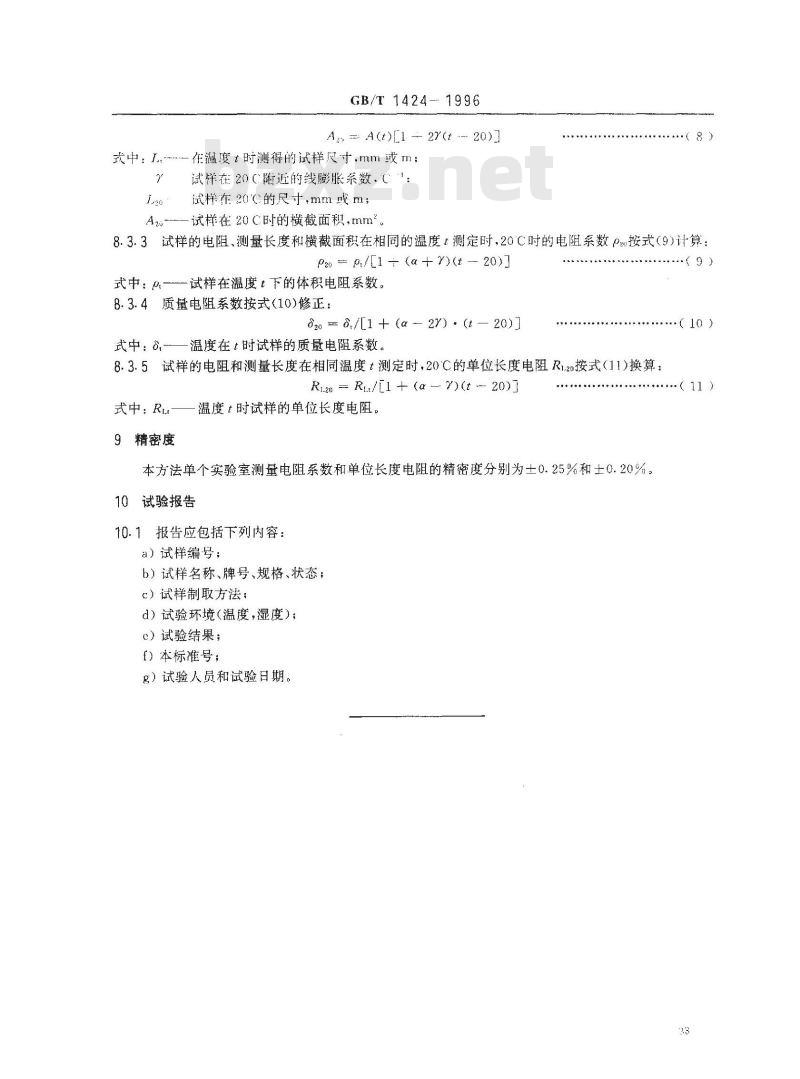

A A(t)12(t- 20)
式中：L--在瀛度t时测得的试样尺对.mm或m；试样在20（附近的线膨胀系数：C：0
试样在20℃的尺寸，mm或m；
A2---一试样在20C时的横截面积，mm(8）
8.3.3试样的电阻、测量长度和横截面积在相同的温度t测定时，20C时的电阻系数P按式（9）计算：P2o = p/[1 + (α + )(t - 20)式中：β—试样在温度t下的体积电阻系数。8.3.4质量电阻系数按式（10)修正：20 /1 + (α 27)·(t— 20))
式中：
温度在t时试样的质量电阻系数。8.3.5试样的电阻和测量长度在相同温度t测定时，20C的单位长度电阻R1.2n按式（11)换算：R120 = R.t/E1 + (a - 7)(t - 20))式中：Rlt
9精密度
一温度t时试样的单位长度电阻。本方法单个实验室测量电阻系数和单位长度电阻的精密度分别为土0.25%和士0.20%。10试验报告
10.1报告应包括下列内容：
a）试样编号；
b）试样名称、牌号、规格、状态；c）试样制取方法：
d）试验环境（温度，湿度）；
c）试验结果；
f）本标准号；
g）试验人员和试验日期。
(10）
.（11)
