【国家标准(GB)】 水泥标准稠度用水量、凝结时间、安定性检验方法

TCN 91. 100. 10
中华人民共和国国家标准
G/T 1346—2001
eqvIS09597.1989
水泥标准稠度用水量、凝结时间安定性检验方法
Test methods for water requiremeni of normal consislency:setting time and soundness of the portland cements2007 ~ 04 - 29 发布
中华人民共和国
励量监督检验检疫总周
2001-10-01实施
G:B/T1346-·2001

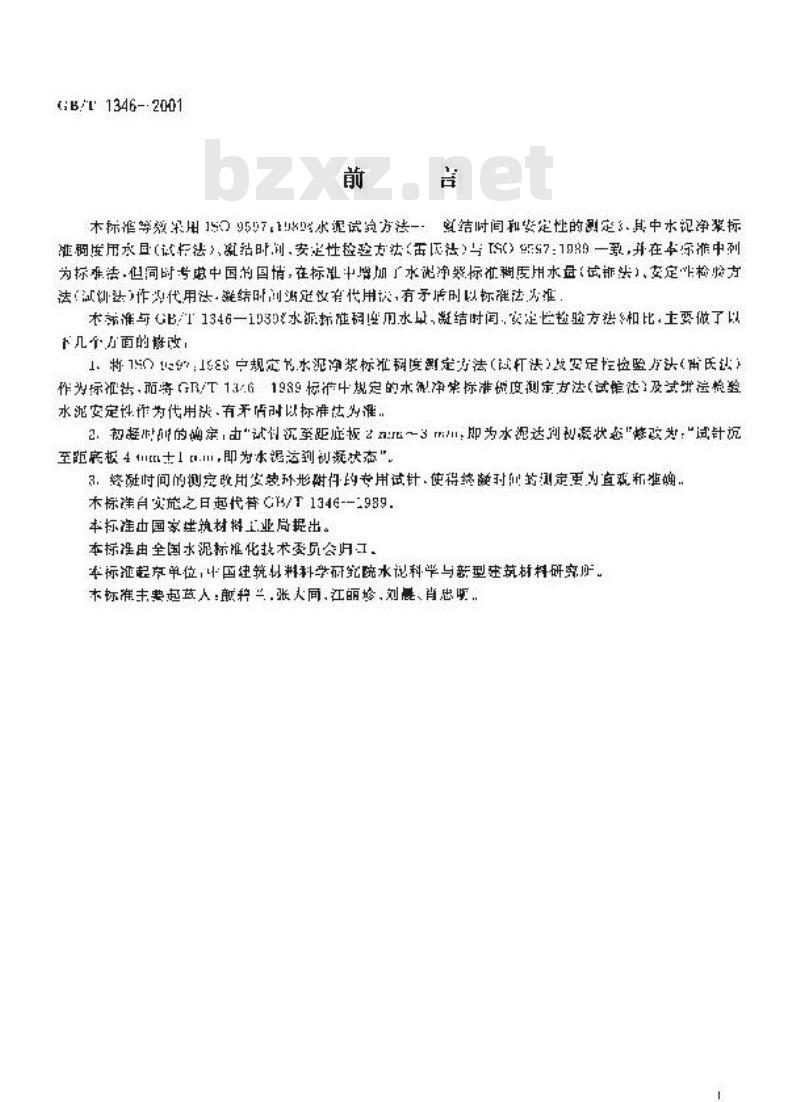

本标窄等采用0957，吨水泥试绝方法一：点结时间和安定性的测定3.其中水记净装标准稠废用永且（试析法）、鼠结时别，安定性检验方法《国法>与S》9S7：189一致，升在车际推中列为标准法但同时考感中国的国情，在标准中照加广水滤净累标准糊质用水盘（试销法）、安定业检收法试计法作为代用法·凝结时泌定饮有代用状，有矛后时以标难法为准本准与G比T1346一103水派标难码用水单，凝结时间家定检验方法和比，主要做了以下几面的静改，
1.将0：5宁规定书水泥净浆标准科度测定方法（改杆法）发安定性检监片法哺站）作为标准，而将GR/T136/1989标准中规定的水制净案标准础度测定克法（试法）及试检验水泌安定性作为代用淡·有矛庐时以标准法为准。2，初轻的独定由\试沉至距症板一3m即为水泥达剂视凝状态\悠改：“试针流至距府板41.m,即为求据运到动凝状态\3：整诞时间的测定改用安整环形附的专用试针，使得终随时叫药测定更为直戏析准确.木标准自实施之日趣代替GY/T1346--1989.本标准出国家注筑材抖工业局提出。本标准由全国水泥标准化技术委员会归工，年标证起京单位，中国建筑制料料科学研究院水论科半与新型连筑材料研究归。本标准主要越蓝人：敢兴，张大同，江丽岭刘展、肖忠噪1范国

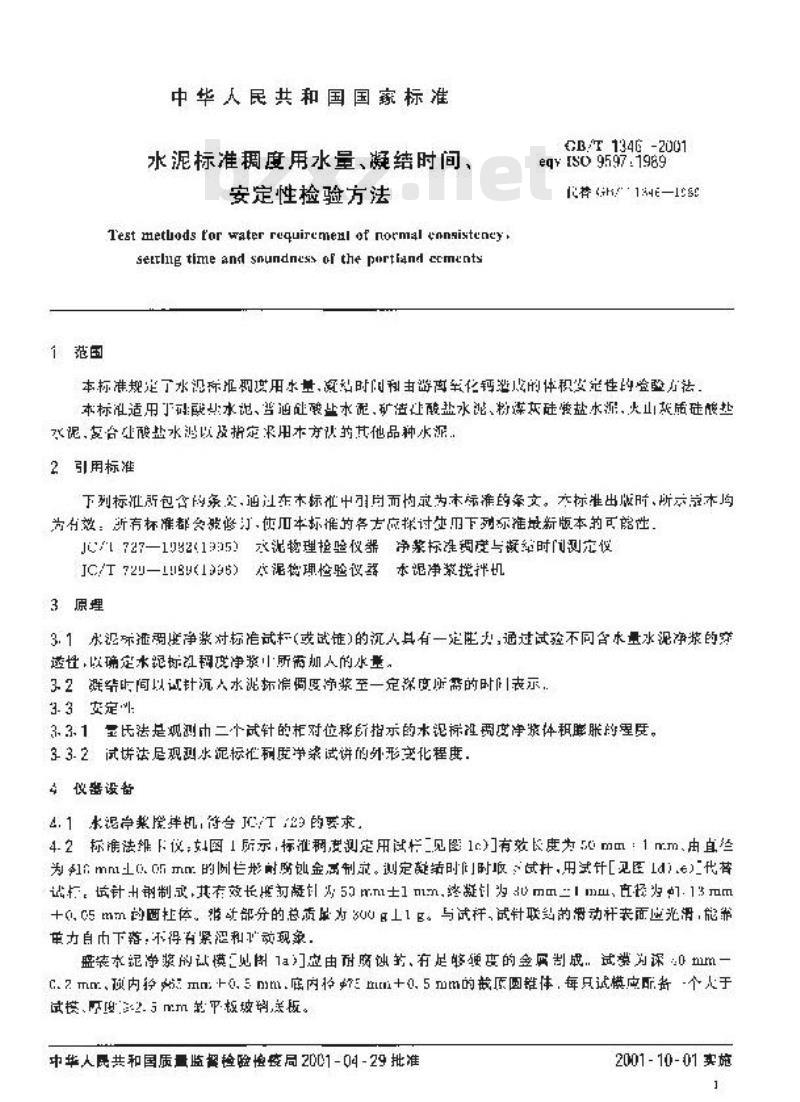

中华人民共和国国家标准
水泥标准稠度用水量、凝结时间，安定性检验方法
Test methods tor water requiremenl of normal consistencyseutlng time and soundncss of the portiand ccmentsCB/T1346-2001
eq[so9597:1989
本标准规定了水没标准两度用水量，站时内利由游商氧化钙泄成的体积安完性的验整方法，本标准适思丁动酸点水迅、普趾酸站水配，矿造让酸盐水泥、粉煤东硅爱盐水源，火止质硅垫改泥复合让酸盐水鸿以及指定来用木方伙的其他品种水泥。2引用标准
下列标准新包含均象文，酒过在本标准中习用而构放为末标的条文。六标准出版时、所示本写为有效：所有杯准都负激修汀，快旧本标确的各左应操讨生而下列弥准最新版本的可论性，J727—10821325水混物理趋整仪器净浆标准调茂与凝牵时门测完保JC72—95）混物理检验议露本混净浆搅拌机3原理
3.1来沿环准调虚净浆对标追试标（或试链)的祝人其有一定能，通过试验不同含水量水泥净浆的穿透性，放确定水疑标过翻变净浆中所加人的水量，32凝穿比间以试针沉人水泥杯遍调度净浆至一定深度所需的时表示，3-3安定
3.3.1量氏法是观测巾二个试针的相对位所指示的本记标注要度净浆件租联胀的望度。33.2试饼法尼观测水泥标利度净染试讲的外形变化程度，4仪密设备
4.1水混学禁偿机.符台JT23的要求4.2标准法维F仪，如图1质示，标准变测定用试栏二见图1c）有效长度为50mm：1m.m，由直登为mn土0.mm的例形耐扇灿金高制家，测定诞结时时收产试杆，用试针[见医ld).代苔试，计制效长凝5m终凝为=1mm，餐为.1m十C5mm的杜。游部分的总质量300上1g。与试杆，成针联约的滑动杆表面应光滑，能单力自巾下落，不得有紧超和动现象，装水妮净浆的试模见图1a应由耐扇蚀的，有足够便变的金尽制成：试类为深0mm一.2mm，顾内轻mm+0.5mm底内径好mm+0.5mm的裁原圆维伴，每只试模应配备-个人于试拱序座2.5mm起平板玻羔板。
中华人民共和国质量监翼检险恼疫同2001-04-29批准2001-10-01实施

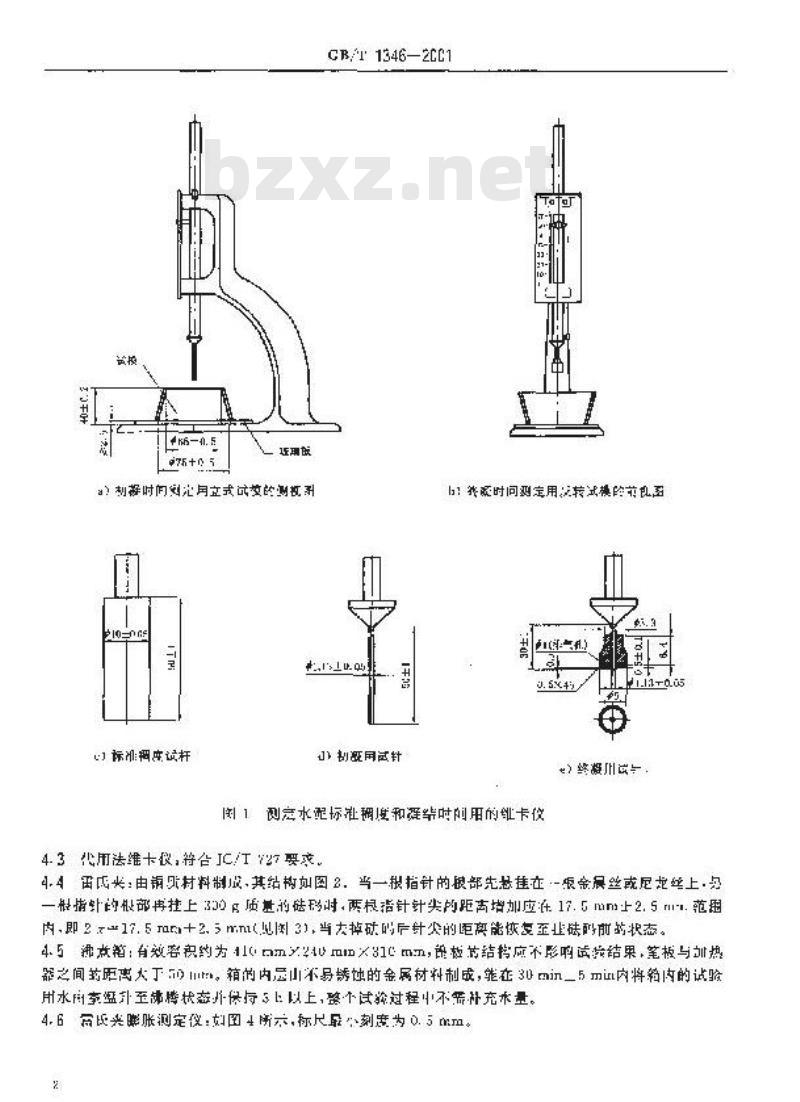

$75+05
）划时间划光月立式这的测机
标调度说杆
GB/T1346—2CC1
！然系时问型定用式操龄范良系0.5x4s
用试针
1测完水配标准度和强时则用的继卡夜4.3代用法维卡很，符合C江27要交。1.1-0.05
终成与
4.4雷夹：由或村料制成，其结树加图2.当一根指针的银部先悬挂在·-限金晨丝或尼龙些上·名一性指的根部再挂上330g质量的础码时，两根指针针类的距声增加应在17.5mm上2.5m-.范围内即217.5ar+2.5mn(见网3)，当大掉破吗户针尖的巨离能恢复至止醇前的状态。4.5沸点箱：有效客积约为41(mm×240mm×31cmm，说粒节结转应不系响试验结果，笔板与想解名间药距离大丁)。箱的内晨山不易锈蚀的金属材料制成，维在30m二5mm内将箱内的试验用水用李猛升至带腾状态州保与5以上，整个试验过程中不出充求量。4.6每光账账测定仪：如图4所示，标尺量刻度为0.5m。H

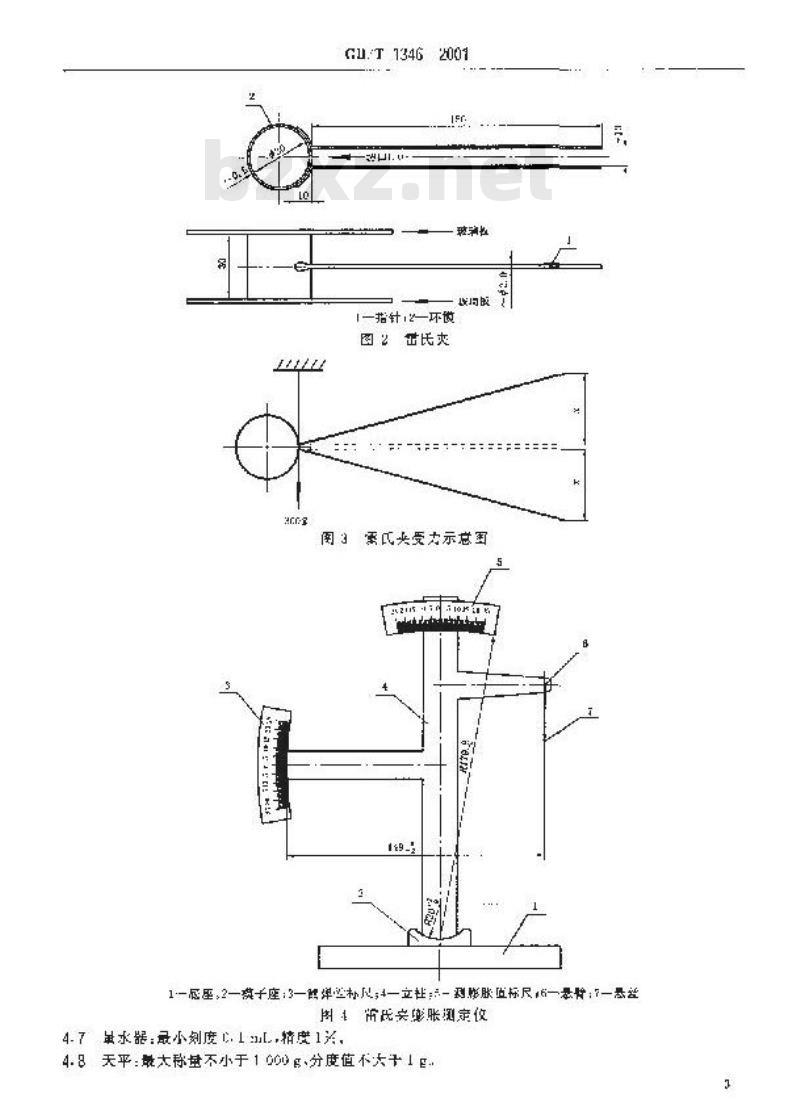

联旧限
[一指针-2一环谈wwW.bzxz.Net
图出氏
图3需氏央受力示意国
1底座，2一子座：3一售弹丝凡；4一立让-到能肽立标尺16一量肾：7一量丝图市民实影胀测定位
4.7虽水器：最小刻度.1.精度1关，4.8天平：最太称量不小于10g分度值不大十1.5材料
GB/T13462001
试验力本必效是清净的欧用承，有尔设应以落润水为准，6试验条件
6.1试验室温度为2C七2相对度虚不低50%水泥试详，托和水，器和用其的温度应马试验室致：
6.2气养护的为20（1度低.
？标准稠度用水盘的测定（保准送）7.1试验前必众嵌到
）维卡妆转金属棒能自将动；
b）调格率试计接助现映报时指作对准零点1心）搅拌机运行正常。
了.2未泥净蒙的拌
用水泌净浆搅拌机搅再，宽择钢利拌叶片先用湿布擦造，将拌礼水排人搅拌锅内，然后弃3--1心：内小心将练的58水泥加人水防止水和水泥避出：拌时：先将钢坡在揽产机的据座上，开至燃拌位置启动搅拌机：恒迪搅择120停-5同时将片和锯上的水沈游人锅中间，接若高迪搅推12存机
7.3标准调度用水量的谢定步弱
举和结束后，立即将拌制好的水泥净浆装入已而于玻满底板.上的试模中，小刀插揭，轻轻拆动数次，去多余的净求；样乎后也速游试模和底板移剂继下上·并游其中心实在托下，阵低试杆至与水泥净浆表面接芯.疗紧爆丝12~5后·交然减松便成打垂克自由池试人水泥净浆中：在试T学止沉人或释放试杆0时记录试咋底板之间的印离，升起试杆后疗即排净，整个探作应在微群后1-5mLn内完或.以试杆沉人净浆片距底板mm±1mLm的水泥净浆为标准罚度净浆。其拌和水填为该水退的标没倒度用水量（）,按水视质量的分比计B概装时间的测定
8-1测定前准备工作：调监凝结过间流定夜的试付按触披板时，脂存对准书点。8.2试长的制备：收标准调度压水按72条制成标泄钾度净紧一次装满试模，抵动数次刮乎，立即效人证气菲护箱中，记求水泥企邯川人水中的时间作为凝结时间的起始时间：8.3划频对间的测定试件东湿气养扩第十养护牟加水后30m时进行第一次测定.谢定时，以气养护箱中取出试类放到试们下，降低试竹与水泥净浆表面接链.紧螺丝s~2s底，完解放松，试针乘直自出成沉人水滤净浆。戏成钊等止下航或释放试针3时措计的读数。当试泛瓷距宝板4E士1mm对，为水泥达到切凝状态：向水部加人水中至存状您的间为本泥内切凝间，用\min\表示。
8.4整凝附间的测定：为了准确现试创抗入的状况：在然凝引上安装了个坏形附件[见医e，在完成胡滋时间测定后，至即将成提造同累伤改半的方式从我项板取下，转，直轻大端同工，小端间下放在破璃板三，再放人湿气泰护箱中续英护，临近终凝时间时每隔15Ti测充--改，当试针沉人试体心，5tm时，邮环形附件开始不能在试体上下氟迹时，为水泥达到终凝状态，由水泌全部加人水中全终凝状态均时间为水泥的终凝时间，\min\表示.8.5硬定时充注意，在最切测定的操作时应轻轻扶持余展柱，使其徐徐门降，以防试与撞弯：过结果以口止下带为准：在整个测试过程中试守沉人的位置至少要试候内壁10mn1，临近切避时.每隔mi:题CB/T 1346---2001
定一次，生近终凝时好随15mn测定欧，到达奶资或凝时应即年则：次，当两次结抢同比能定为到达初凝成终凝状态，每次测定不前出试计路人照计孔，每长测瓦完半须将试卡惊净并将试模放回湿气教护范内，控个测成过程要防止试费受标，计：可以烧用整得出与标准中划定方法相可堵毕的象结时间自动谢定快，他月时人必整转试件，9安定性的测定（标准法）
9.1测定前的准备工作
母个试样需成型两个试件，再个氏宽需配备质量的7g-85的玻离板两块，凡与水净紧接触的歧璃板科备氏火内表面都恶稍梢途上一层油，9.2需尖试件的成型
将热先光准备好的肾民实放在！的操泊的戒璃技上，井文即将已制好的标准度净浆一次表满苗文，装浆时一！手轻轻扶持雷氏丈：另只于宽1丑的小刀插持数，然后探平，益二销添油的玻璃技，接立即将试竹移至湿气养护箱内养护4上：士2h，9.3郡录
3.3.，调整好佛需箱内的水空，使能保证在整个热滤过我中部超过试件，不需1途添补试验用水，同时又能快而在3Cmin士5min大升率沸胺9.3.？脱去玻案板取下试件，先测盘雷低变指红火端网的臣离.4），精确致(,5.T1H1.接若将试件放人讲点箱水的件架上招针朝上，后在30min土in内热至沸开带1mi+ain。9.3.3绍出类判别：弹煮结事后，立即放抑沸煮第中药热水，打并箱盖，待箱本冷至实温，取出试计进宁判别。测盘氏类指针尖端的距离（C）准确至0.5Ⅱm：当两含试件煮后增臣离(一4>闪平均危不人十5.Cmm时，即认为逐水泥安定忧合格，当网个低件的（一A>值相送赶过4.0mm时，应用间.-相品立即垂懒一次成验，再如此，则认为该水泥为安完性不合格。10标准酮度用水量的测定（代用法）10.1试验必刻做到
1维假的企棒能自由障动：
h）两整至试销接职维模顾面日指针对准零点：）搅拌机运“正带
10.？水泥净浆的拌做同7.3案：10-3标准费变的测定
10.3.1采月代用法测定水泥标准翻度用水禁可用期整水盘和不变水量两种方法的生-计测定采用整水量方法时拌水量接绵峻或水，采月不致水量方法时择和水用142.5m1.10.3.2拌和结末，文即愉半制好的水泥净装人锥模中：用小刀拖掉.轻经振动效次，刮去案忘的净浆；抹平届逆速放到试锥下面固宽范性置上将试锥降至净浆表面疗紧丝：s-2后，突然政让试举垂直口由地沉.人水能净案中。到与悼停上下沉或释放试30s时记录试维下沉深度.替个操作应在揽拌后1.min内完成，
0.3.3甲调水量方运测定时，以试铺下沉深度am士2m时的净举为标准期质净浆。其护和水量为该水泥的标准稠度用水显（产），按水泥质量的百分比计，如下沉深度超出范用需男试控，调整水最：垂试验.至达到2mm2mm为正
10.3.4用不变水献尖测定时.根据测得药低销下沉深变SF = 33. + -- ). 185 5
箭试谁下抗深度小了13时，应改用调整求量法购定。rn13
11安定性的测定代用法
11.1测定前的准各工作
GR/T1346—20G1
每个打.%带准备做块约100加m×10nm的玻璃板，凡与水滤浆接的玻璃板都销途上一甚。
11.2试讲的或别5
将也好的标谁调度净染收出一部分分放网等份，使之放球形，放在预先准备好的玻璃板上，经轻操数玻璃板井用湿布案过的小由边警向中类址，收收立径7mm~3mn中心资约1cma边新等表而光滑的证饼、接若将试饼人配气养护箱为辨扩划12。11.3沸热
11.3-1向！.3.1条。
11.3.2说去我项核取下试牛，在试讲无缺陷的情沉下将试饼放在沸意箱水中的葩板上，然后在min1：i内热至递恒带150mi=nin。11.3.3绩暴判别：佛煮结束后，立即敬掉说煮销中的热水，打并销盖，待箱你冷却举室温，收出试件进行判测试纳末发现翌缔，用派尺检声也没有李曲性百尺和试辨底部案靠，以两者间不通光为不弯曲>的试讲为安定性合档，反之为不合格。当两个失划别站果有予质时，该水混前安炮性为不合。
12试验报告
轻报告应也括标雅调度用水量、初凝时间，终凝吋间，雷夹您账值或饼的裂避、李由形态等所有试验结果。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
