【国家标准(GB)】 游标类卡尺 游标卡尺

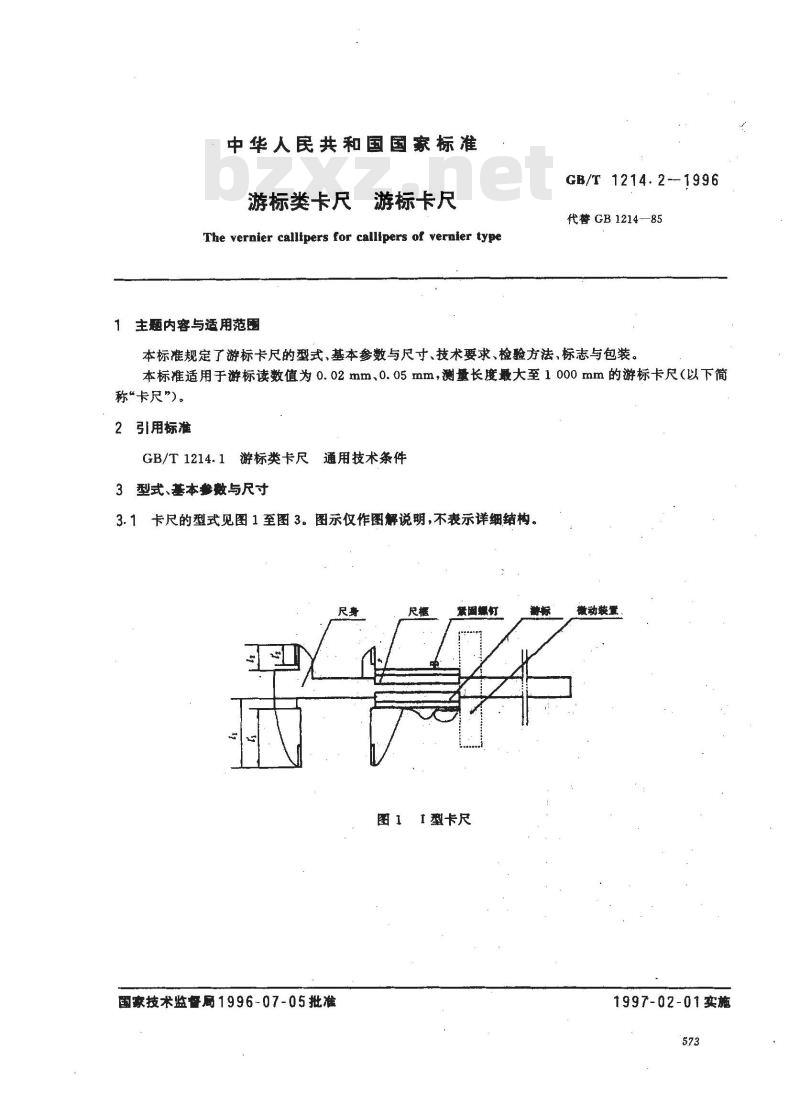

中华人民共和国国家标准
游标类卡尺游标卡尺
The vernier callipers for callipers of vernier type主题内容与适用范围
GB/T 1214. 2--1996
代替GB1214—85
本标准规定了游标卡尺的型式、基本参数与尺寸、技术要求、检验方法，标志与包装，本标准适用于游标读数值为 0.02mm、0.05mm，测量长度最大至1000mm的游标卡尺(以下简称“卡尺”)。
2引用标准
GB/T1214.1游标类卡尺通用技术条件3 型式、基本参数与尺寸
3.1卡尺的型式见图1至图 3。图示仅作图解说明，不表示详细结构尺身
国家技术监督局1996-07-05批准图1
固螺钉
1型卡尺
微动装置
1997-02-01实施
GB/T1214.2—1996
紧固螺钉

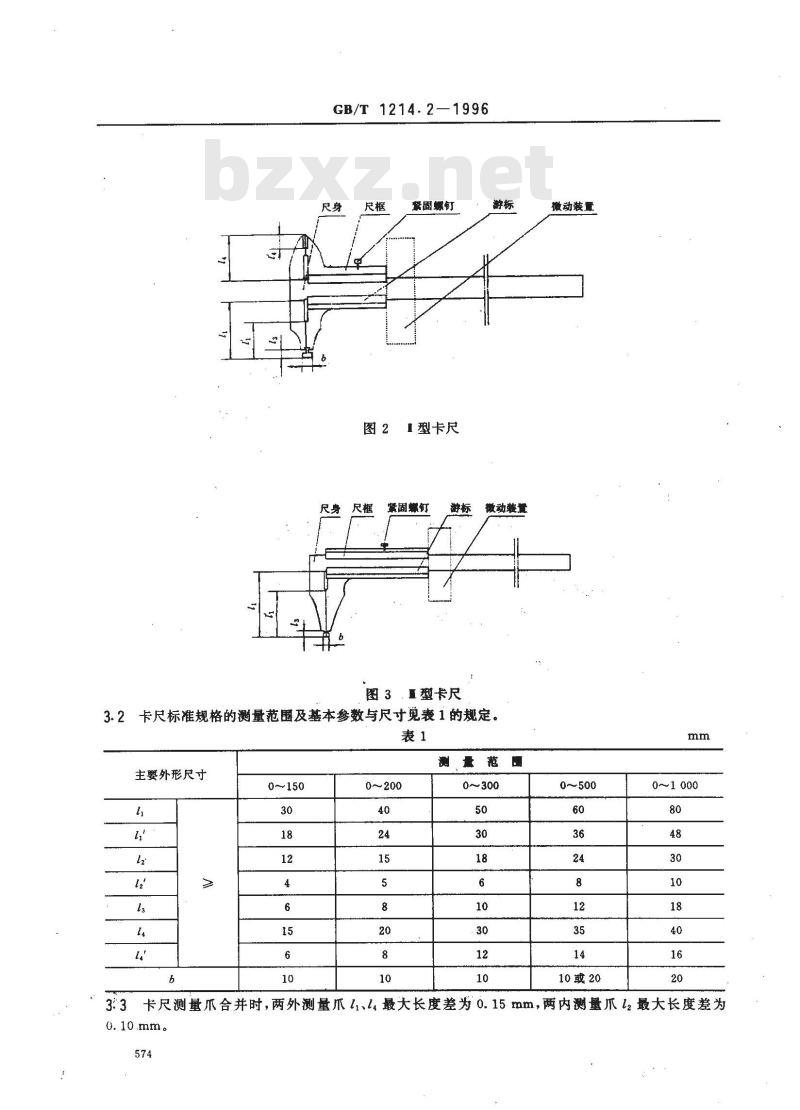

图21型卡尺
紧固螺钉
图31型卡尺
微动装置
3.2卡尺标准规格的测量范围及基本参数与尺寸见表1的规定。表1
主要外形尺寸
0～200
测、最范围
微动装置
10或20
0～1000
卡尺测量爪合并时，两外测量爪1、l4最大长度差为0.15mm，两内测量爪12最大长度差为33
o.10.mm。
GB/T 1214.2-1996

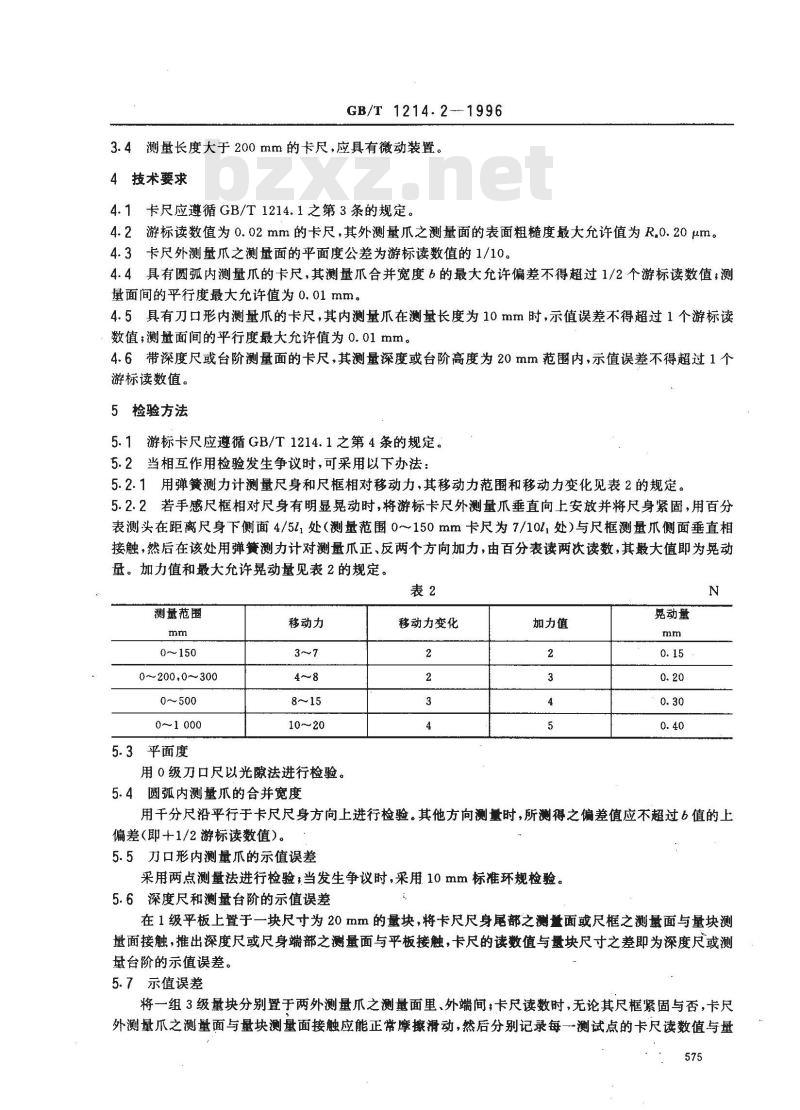

3.4测量长度大于200mm的卡尺，应具有微动装置。4技术要求
4.1卡尺应遵循GB/T1214.1之第3条的规定。4.2游标读数值为0.02mm的卡尺，其外测量爪之测量面的表面粗糙度最大允许值为R.0.20um。4.3卡尺外测量爪之测量面的平面度公差为游标读数值的1/10。4.4具有圆孤内测量爪的卡尺，其测量爪合并宽度6的最大允许偏差不得超过1/2个游标读数值；测量面间的平行度最大允许值为0.01mm。4.5具有刀口形内测量爪的卡尺，其内测量爪在测量长度为10mm时，示值误差不得超过1个游标读数值；测量面间的平行度最大允许值为0.01mm。4.6带深度尺或台阶测量面的卡尺，其测量深度或台阶高度为20mm范围内，示值误差不得超过1个游标读数值。
5检验方法
5.1游标卡尺应遵循GB/T1214.1之第4条的规定。5.2当相互作用检验发生争议时，可采用以下办法：5.2.1用弹簧测力计测量尺身和尺框相对移动力，其移动力范围和移动力变化见表2的规定。5.2.2若手感尺框相对尺身有明显晃动时，将游标卡尺外测量爪垂直向上安放并将尺身紧固，用百分表测头在距离尺身下侧面4/5l处（测量范围0～150mm卡尺为7/10l处）与尺框测量爪侧面垂直相接触，然后在该处用弹簧测力计对测量爪正、反两个方向加力，由百分表读两次读数，其最大值即为晃动量。加力值和最大允许晃动量见表2的规定。表2
测量范围
0~200,0~300
0～500
0~1000
5.3平面度免费标准bzxz.net
移动力
用0级刀口尺以光隙法进行检验。5.4圆弧内测量爪的合并宽度
移动力变化
加力值
无动量
用千分尺沿平行于卡尺尺身方向上进行检验。其他方向测量时，所测得之偏差值应不超过6值的上偏差(即+1/2游标读数值)。
5.5刀口形内测量爪的示值误差
采用两点测量法进行检验，当发生争议时，采用10mm标准环规检验。5.6深度尺和测量台阶的示值误差在1级平板上置于一块尺寸为20mm的量块，将卡尺尺身尾部之测量面或尺框之测量面与量块测量面接触，推出深度尺或尺身端部之测量面与平板接触，卡尺的读数值与量块尺寸之差即为深度尺或测量台阶的示值误差。
5.7示值误差
将一组3级量块分别置于两外测量爪之测量面里、外端间；卡尺读数时，无论其尺框紧固与否，卡尺外测量爪之测量面与量块测量面接触应能正带摩擦滑动，然后分别记录每一测试点的卡尺读数值与量575
GB/T 1214.2-1996

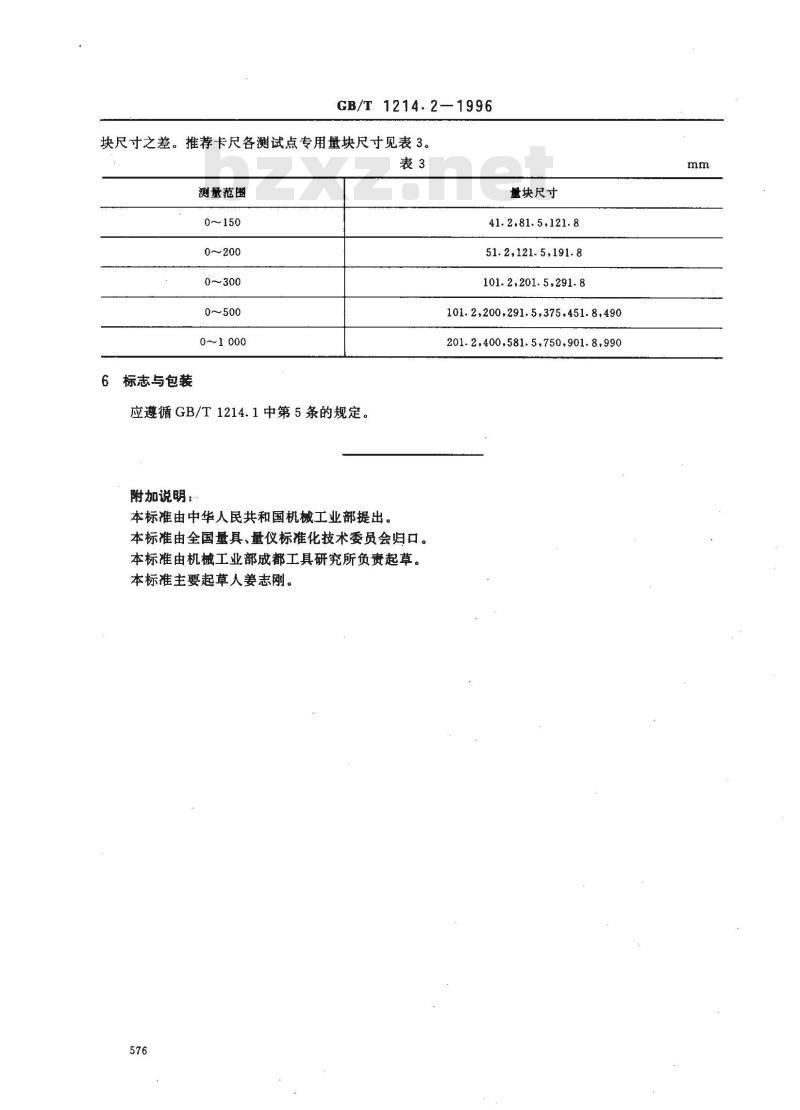

块尺寸之差。推荐卡尺各测试点专用量块尺寸见表3。表3
测量范围
0~~200
0～300
0~1000
标志与包装
应遵循GB/T1214.1中第5条的规定。附加说明：
本标准由中华人民共和国机械工业部提出，本标准由全国量具、量仪标准化技术委员会归口。本标准由机械工业部成都工具研究所负责起草。本标准主要起草人姜志刚。
量块尺寸
41.2,81.5,121.8
51.2,121.5,191.8
101.2,201.5,291.8
101.2,200,291.5,375,451.8,490201.2,400,581.5.750,901.8.990mm
