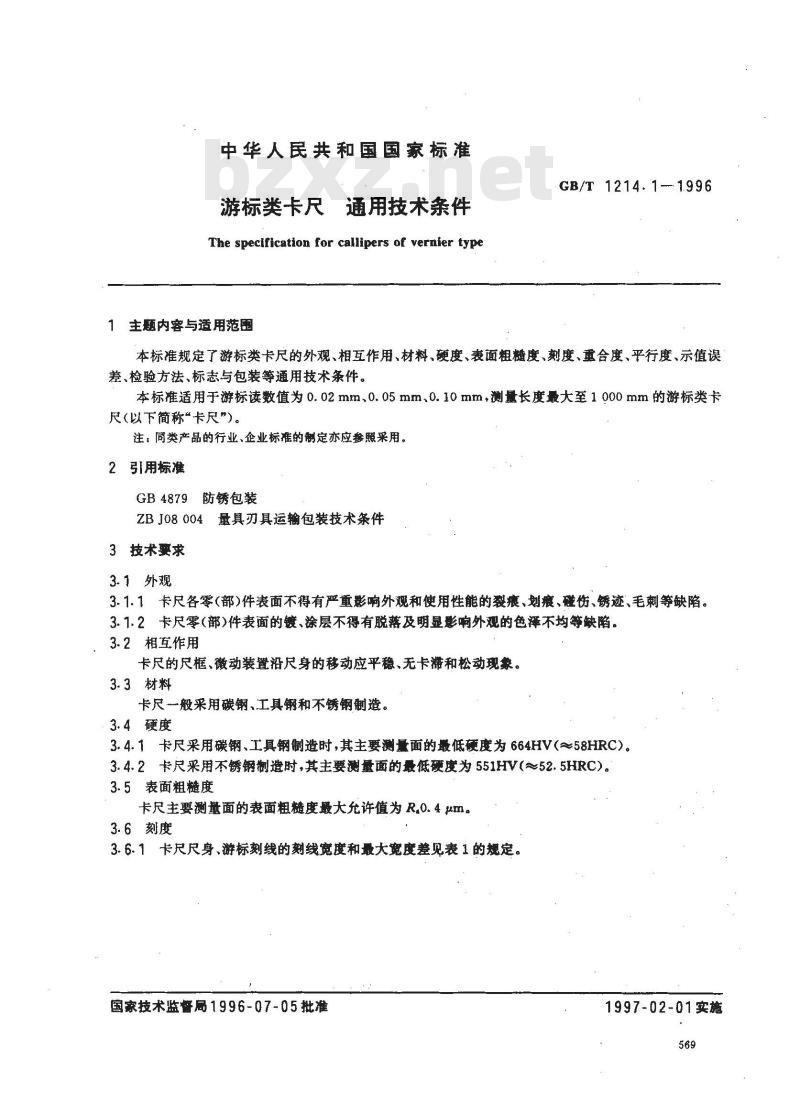

【国家标准(GB)】 游标类卡尺 通用技术条件

中华人民共和国国家标准
游标类卡尺通用技术条件
The specification for callipers of vernier type主题内容与适用范围
GB/T 1214.1-1996
本标准规定了游标类卡尺的外观、相互作用、材料、硬度、表面粗糖度、刻度、重合度、平行度、示值误差、检验方法、标志与包装等通用技术条件。本标准适用于游标读数值为0.02mm、0.05mm.0.10mm，测量长度最大至1000mm的游标类卡尺(以下简称\卡尺”)。
注：同类产品的行业、企业标准的制定亦应参照采用。2引用标准
GB4879防锈包装
ZBJ08004量具刃具运输包装技术条件3技术要求
3.1外观
3.1.1卡尺各零(部)件表面不得有严重影响外观和使用性能的裂痕、划痕、碰伤、锈迹、毛刺等缺陷。3.1.2卡尺零(部)件表面的镀、涂层不得有脱落及明显影响外观的色泽不均等缺陷。3.2相互作用
卡尺的尺框、微动装置沿尺身的移动应平稳、无卡滞和松动现象。3.3材料
卡尺一般采用碳钢、工具钢和不锈钢制造。3.4硬度
3.4.1卡尺采用碳钢、工具钢制造时，其主要测量面的最低硬度为664HV(～58HRC)。3.4.2卡尺采用不锈钢制造时，其主要测量面的最低硬度为551HV(～52.5HRC)。3.5表面粗糙度
卡尺主要测量面的表面粗髓度最大允许值为R,0.4um。3.6刻度

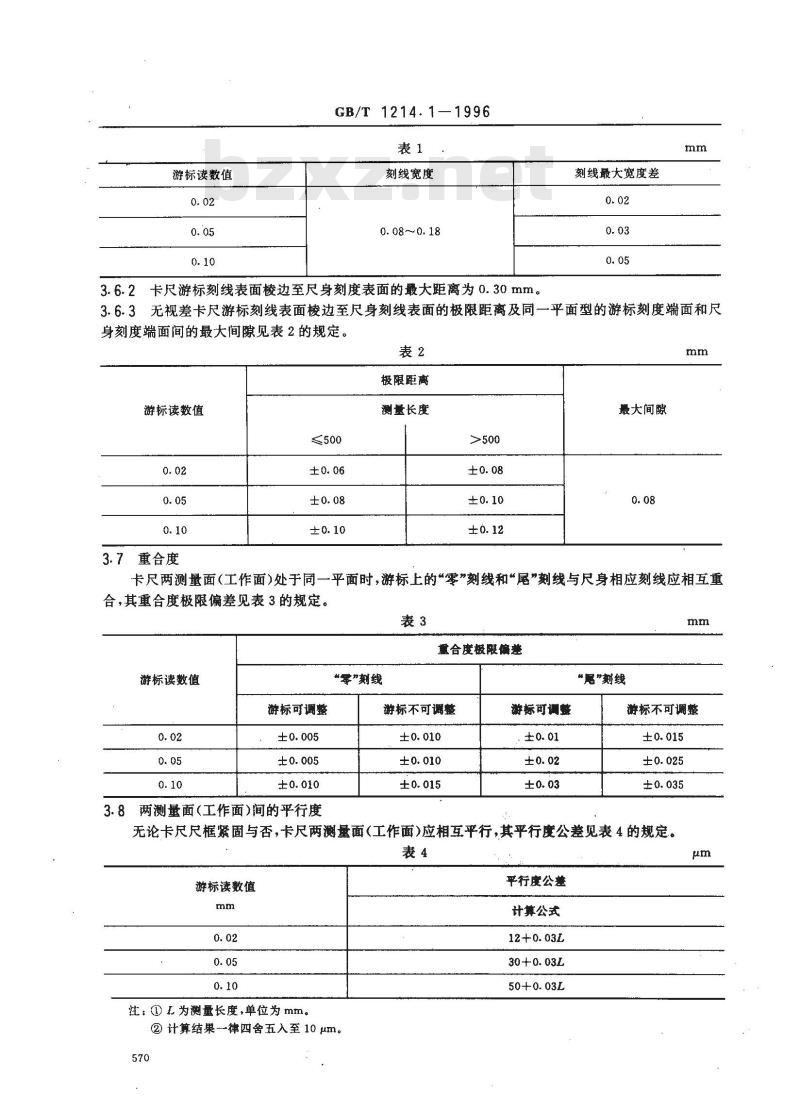

3.6.1卡尺尺身、游标刻线的刻线宽度和最大宽度差见表1的规定。国家技术监督局1996-07-05批准1997-02-01实施
游标读数值
GB/T 1214.1-1996
刻线宽度
0.08~0.18
卡尺游标刻线表面棱边至尺身刻度表面的大距离为0.30mm。刻线最大宽度差
3.6.3无视差卡尺游标刻线表面棱边至尺身刻线表面的极限距离及同一平面型的游标刻度端面和尺身刻度端面间的最大间隙见表2的规定。表2
极限距离
游标读数值
3.7重合度
测量长度
最大间隙
卡尺两测量面（工作面）处于同一平面时，游标上的“零”刻线和“尾”刻线与尺身相应刻线应相互重合，其重合度极限偏差见表3的规定。表3
游标读数值
游标可调整
两测量面（工作面)间的平行度
“零”刻线
重合度极限偏善
游标不可调整
游标可调糖
.±0.01
“聪”刻线
游标不可调整
无论卡尺尺框紧固与否，卡尺两测量面（工作面）应相互平行，其平行度公差见表4的规定。表4
游标读数值
注：①L为测量长度，单位为mm。②计算结果律四舍五入至10 μm。570
平行度公莲
计算公式

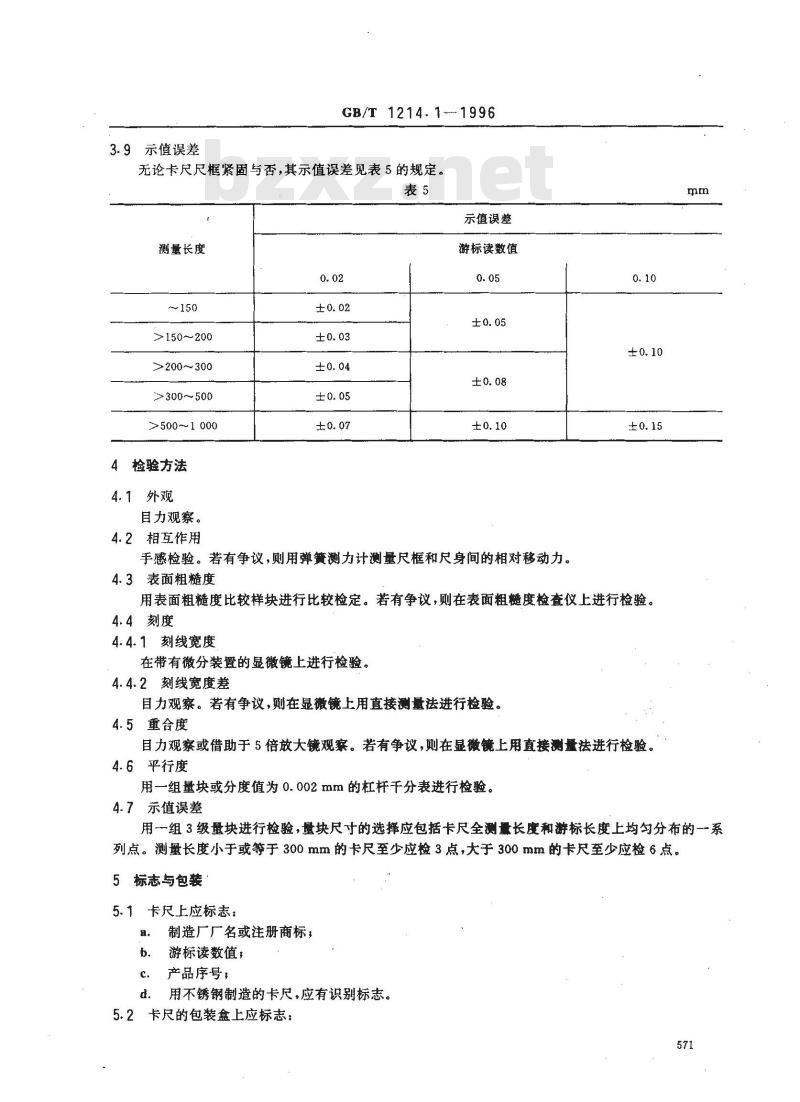

3.9示值误差
GB/T 1214.1-1996
无论卡尺尺框紧固与否，其示值误差见表5的规定。表5
示值误差
测量长度
>150～200
>200～300
>300～500
>500~1 000
4检验方法
4.1外观
目力观察。
4.2相互作用
游标读数值
手感检验。若有争议，则用弹簧测力计测量尺框和尺身间的相对移动力。4.3表面粗糙度
用表面粗糙度比较样块进行比较检定。若有争议，则在表面粗糙度检查仪上进行检验。4.4刻度
4.4.1刻线宽度
在带有微分装置的显微镜上进行检验。4.4.2刻线宽度差
目力观察。若有争议，则在显微镜上用直接测量法进行检验。4.5重合度
目力观察或借助于5倍放大镜观察。若有争议，则在显微镜上用直接测量法进行检验。4.6平行度
用一组量块或分度值为0.002mm的杠杆千分表进行检验。4.7示值误差
用一组3级量块进行检验，量块尺寸的选择应包括卡尺全测量长度和游标长度上均匀分布的一系列点。测量长度小于或等于300mm的卡尺至少应检3点，大于300mm的卡尺至少应检6点。5标志与包装
5.1卡尺上应标志：
制造厂厂名或注册商标，
游标读数值，
产品序号；
用不锈钢制造的卡尺，应有识别标志。5.2卡尺的包装盒上应标志：
制造厂厂名或注册商标，
产品名称，
测量范围。
GB/T1214.1--1996wwW.bzxz.Net

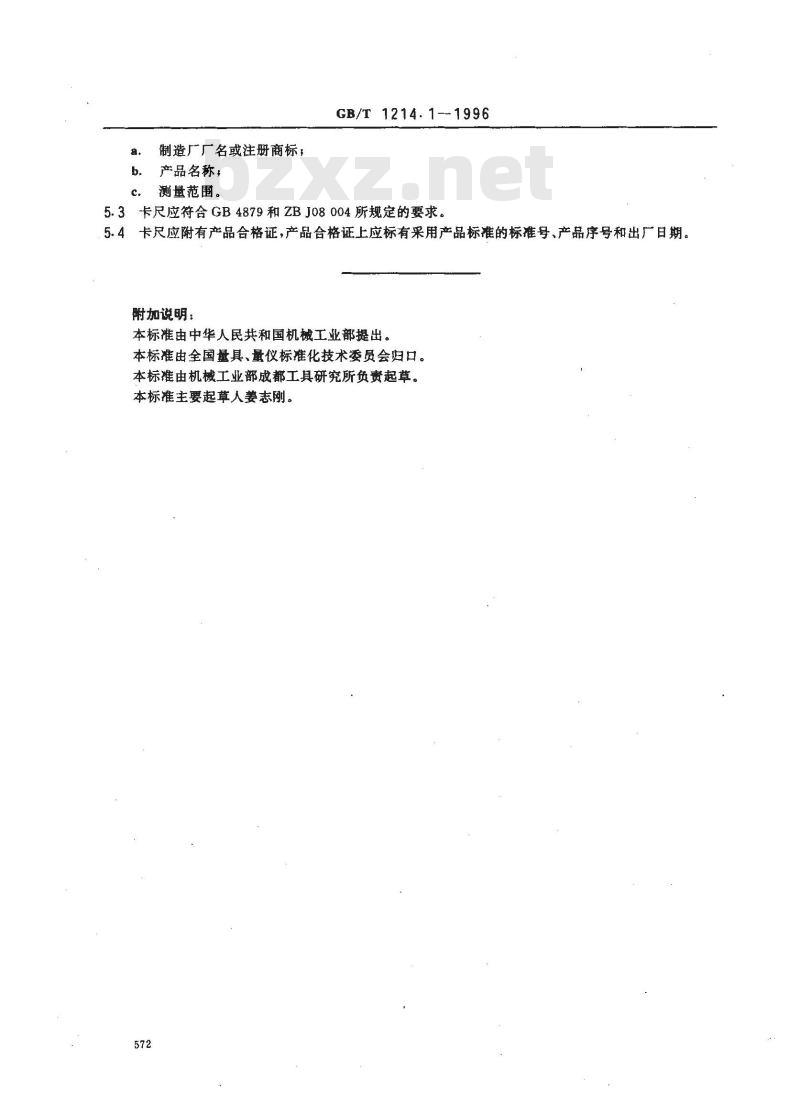

5.3卡尺应符合GB4879和ZBJ08004所规定的要求。5.4卡尺应附有产品合格证，产品合格证上应标有采用产品标准的标准号、产品序号和出广日期。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国量具、量仪标准化技术委员会归口。本标准由机械工业部成都工具研究所负责起草。本标准主要起草人姜志刚。
