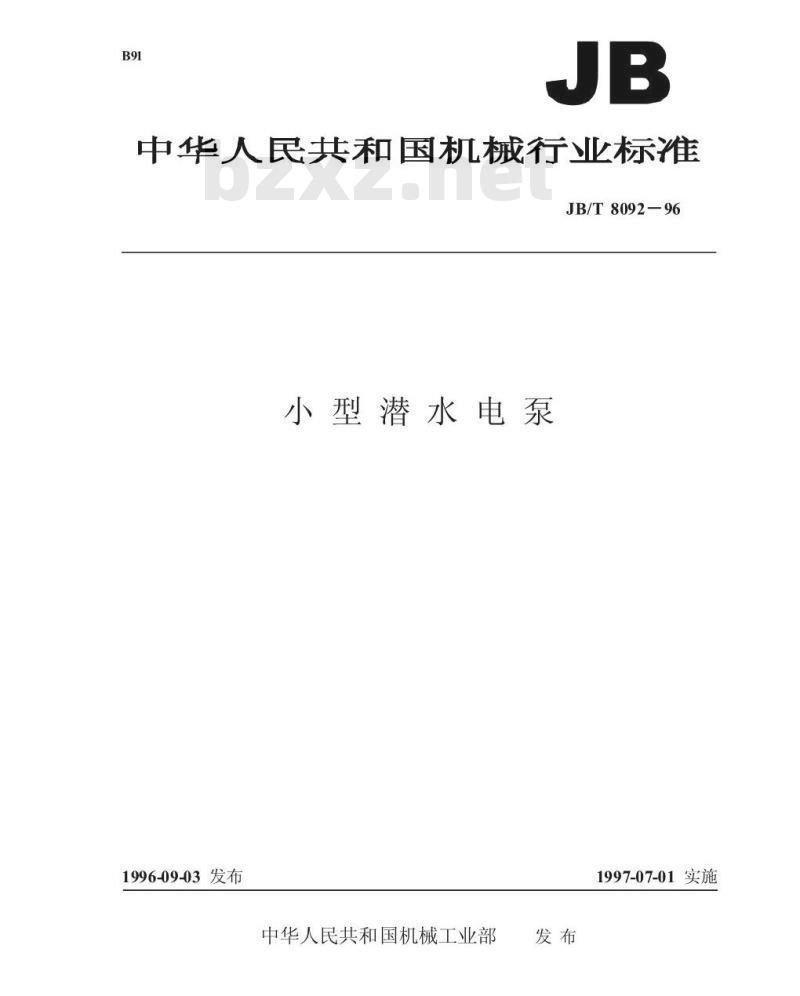

【机械行业标准(JB)】 小型潜水电泵

中华人民共和国机械行业标准
JB/T8092—96
小型潜水电泵
1996-09-03发布
中华人民共和国机械工业部
1997-07-01实施
JB/T8092—96

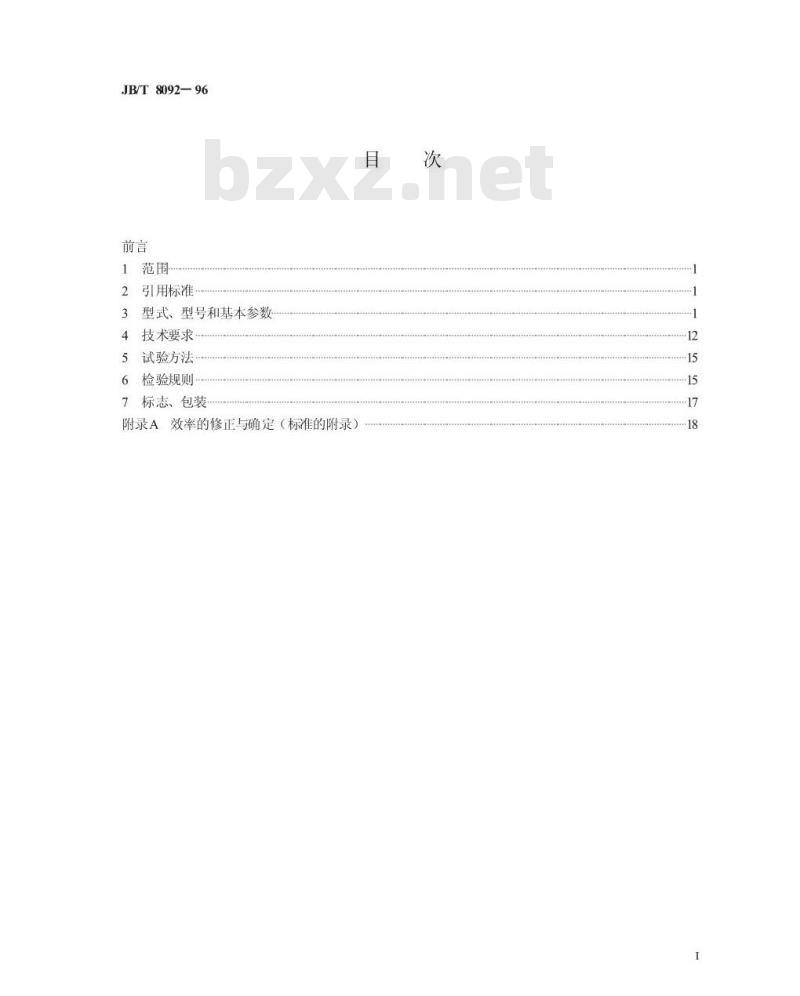

1范围
2引用标准
3型式、型号和基本参数
4技术要求
5试验方法
6检验规则
7标志、包装
附录A效率的修正与确定（标准的附录）目
JB/T8092—96

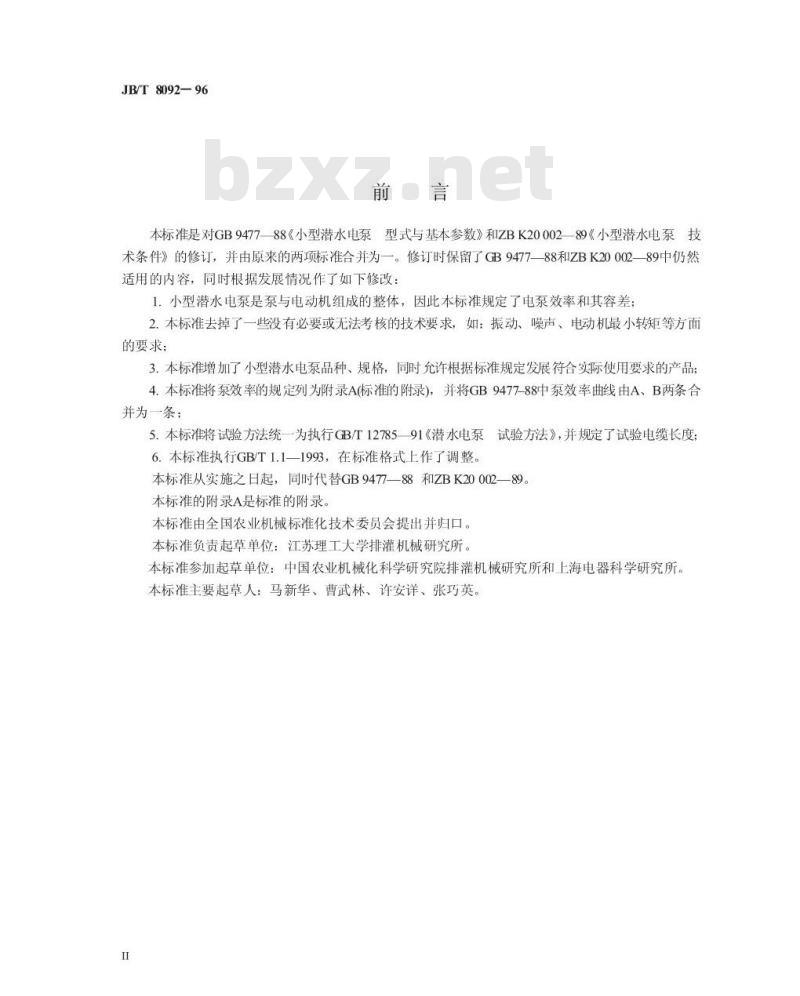

本标准是对GB947788《小型潜水电泵型式与基本参数》和ZBK2000289《小型潜水电泵技术条件》的修订，并由原来的两项标准合并为一。修订时保留了GB947788和ZBK20002—89中仍然适用的内容，同时根据发展情况作了如下修改：1.小型潜水电泵是泵与电动机组成的整体，因此本标准规定了电泵效率和其容差2.本标准去掉了一些没有必要或无法考核的技术要求，如：振动、噪声、电动机最小转矩等方面的要求；
3.本标准增加了小型潜水电泵品种、规格，同时充许根据标准规定发展符合实际使用要求的产品；4.本标准将泵效率的规定列为附录A(标准的附录)，并将GB9477-88中泵效率曲线由A、B两条合并为一条；
5.本标准将试验方法统一为执行GB/T1278591《潜水电泵试验方法》，并规定了试验电缆长度；6.本标准执行GB/T1.1一1993，在标准格式上作了调整。本标准从实施之日起，同时代替GB9477—88和ZBK20002—89。本标准的附录A是标准的附录。
本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位：江苏理工大学排灌机械研究所。本标准参加起草单位：中国农业机械化科学研究院排灌机械研究所和上海电器科学研究所。本标准主要起草人：马新华、曹武林、许安详、张巧英，I

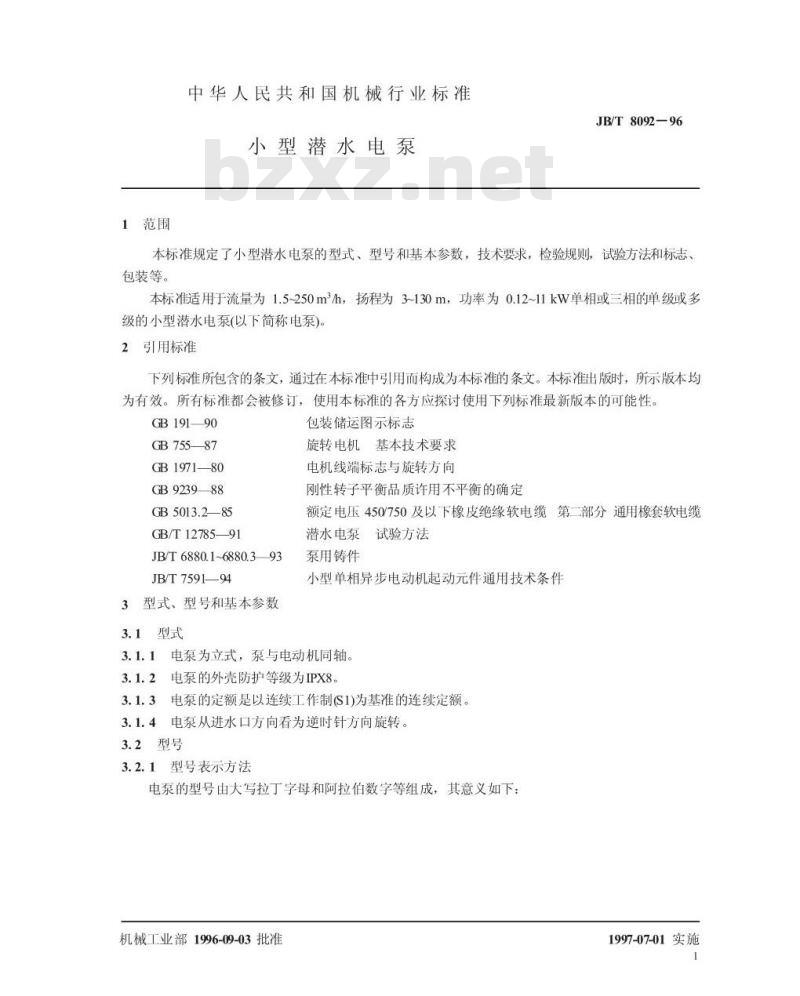

1范围
中华人民共和国机械行业标准
小型潜水电泵
JB/T8092—96
本标准规定了小型潜水电泵的型式、型号和基本参数，技术要求，检验规则，试验方法和标志、包装等。
本标准适用于流量为1.5~250m/h，扬程为3~130m，功率为0.12~11kW单相或三相的单级或多级的小型潜水电泵(以下简称电泵)。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—90
GB75587
GB1971—80
GB923988
GB5013.2—85下载标准就来标准下载网
GB/T12785—91
JB/T6880.1~6880.393
JB/T759194
型式、型号和基本参数
3.1型式
包装储运图示标志
旋转电机基本技术要求
电机线端标志与旋转方向
刚性转子平衡品质许用不平衡的确定额定电压450/750及以下橡皮绝缘软电缆第二部分通用橡套软电缆潜水电泵试验方法
泵用铸件
小型单相异步电动机起动元件通用技术条件3.1.1电泵为立式，泵与电动机同轴。3.1.2电泵的外壳防护等级为IPX8。3.1.3电泵的定额是以连续工作制S1)为基准的连续定额。3.1.4电泵从进水口方向看为逆时针方向旋转。3.2型号
3.2.1型号表示方法
电泵的型号由大写拉丁字母和阿拉伯数字等组成，其意义如下：机械工业部1996-09-03批准
1997-07-01实施
3.2.2型式特征
JB/T8092—96
0-0/0-0
型式特征用下列大写拉丁字母表示：D单相电动机(三相电动机不注）Y—充油式电动机：
S一一充水式电动机(千式电动机不注)：额定功率，kw
级数（单级不标注）
规定总扬程，m
规定流量，m/h
型式特征
小型潜水电泵
X泵在电动机下方(下泵式(泵在电动机上方即上泵式，不注)：R—旋流式叶轮；
L流道式叶轮；
K—一开式叶轮(闭式叶轮不注)
N内装式电泵(外装式电泵不注);B半内装式电泵。
3.2.3标记示例
规定流量为25m/h，规定总扬程为24m，额定功率为3kW，三相充水式2级上泵式小型潜水电泵，其标记为：QS25-24/2-3
规定流量为15m/h，规定扬程为10m，额定功率为0.75kW，单相干式单级下泵式小型潜水电泵，其标记为：QDX15-10-0.75
规定流量为40m/h，规定扬程为45m，额定功率为9.2kW，三相干式单级上泵内装式小型潜水电泵，其标记为：QN40-45-9.2
3.3基本参数
3.3.1在电源频率为50Hz，电压为380V(三相）220V(单相)时和规定的使用条件下，单级电泵的基本参数应符合表1、多级电泵的基本参数应符合表2、QXL和QXR型电泵的基本参数应符合表3的规定。
表1和表2中电泵的规定转速为2860r/min3.3.2当电泵的流量、扬程等基本参数不符合表1~表3的规定时，电泵规定效率按附录A（标准的附录）确定。
3.33当电泵采用开式叶轮时，电泵规定效率允许下降0.02，规定总扬程允许下降为[1-（0.02/电泵规定效率）倍的规定扬程。
3.3.4当电泵为内装式或半内装式时，电泵规定效率允许下降0.02，总规定扬程允许下降为[1-（0.02电泵规定效率)倍的规定扬程。
JB/T8092—96
电泵规定效率
JB/T8092—96
表1(续）
电泵规定效率
JB/T8092-96
表1(完)
电泵规定效率
JB/T 8092—96
电泵规定效率
JB/T8092—96
表2（续）
电泵规定效率
JB/T8092—96
表2（续）
电泵规定效率
JB/T8092—96
表2（续）
电泵规定效率
