【国家标准(GB)】 纸和纸板透气度的测定(肖伯尔法)

GB/T458—2002

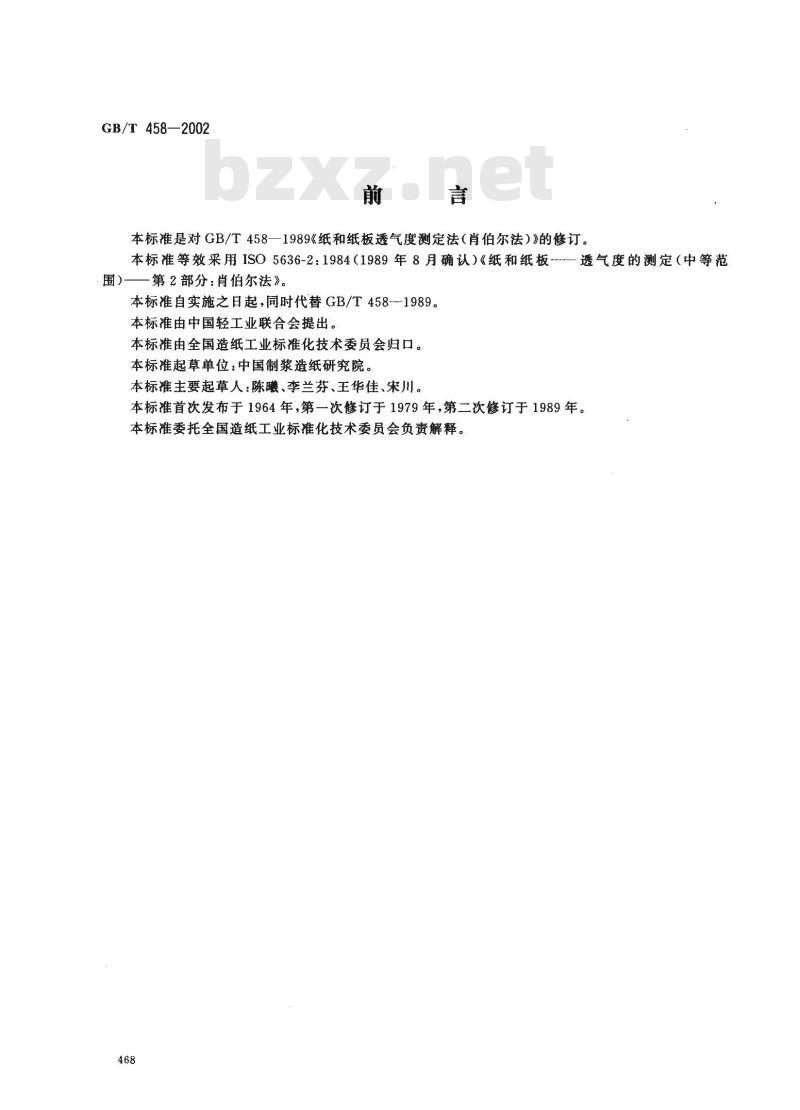

本标准是对GB/T458一1989《纸和纸板透气度测定法（肖伯尔法）》的修订。本标准等效采用ISO5636-2：1984（1989年8月确认）《纸和纸板一透气度的测定（中等范围)——第2部分：肖伯尔法》。本标准自实施之日起，同时代替GB/T458-1989。本标准由中国轻工业联合会提出。本标准由全国造纸工业标准化技术委员会归口。本标准起草单位：中国制浆造纸研究院。本标推主要起草人：陈曦、李兰芬、王华佳、宋川。本标准首次发布于1964年，第一次修订于1979年，第二次修订于1989年。本标准委托全国造纸工业标准化技术委员会负责解释。468
GB/T 458—-2002

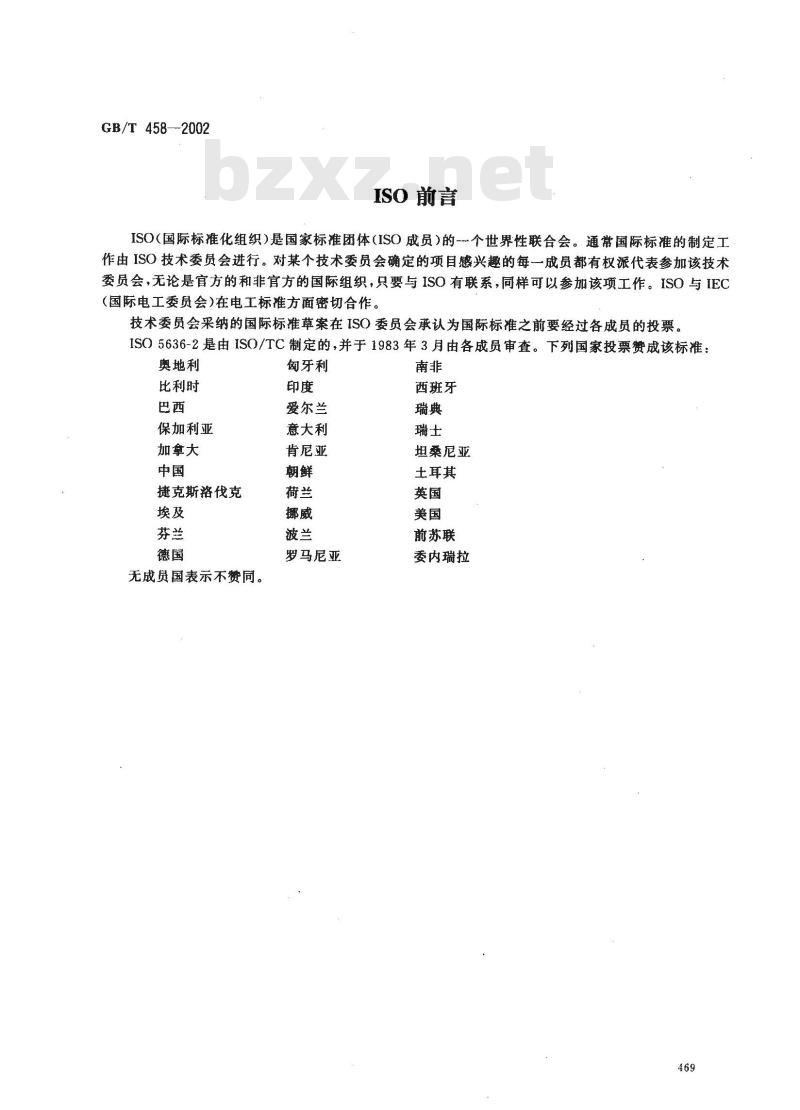

ISO前言
ISO(国际标准化组织)是国家标准团体(ISO成员）的-个世界性联合会。通常国际标准的制定工作由ISO技术委员会进行。对某个技术委员会确定的项目感兴趣的每一成员都有权派代表参加该技术委员会，无论是官方的和非官方的国际组织，只要与ISO有联系，同样可以参加该项工作。ISO与IEC（国际电工委员会)在电工标准方面密切合作。技术委员会采纳的国际标准草案在ISO委员会承认为国际标准之前要经过各成员的投票。ISO5636-2是由ISO/TC制定的，并于1983年3月由各成员审查。下列国家投票赞成该标准：奥地利
比利时
保加利亚
加拿大
捷克斯洛伐克
无成员国表示不赞同。
匈牙利
爱尔兰wwW.bzxz.Net
意大利
肯尼亚
罗马尼亚
西班牙
坦桑尼亚
土耳其
前苏联
委内瑞拉
1·范围

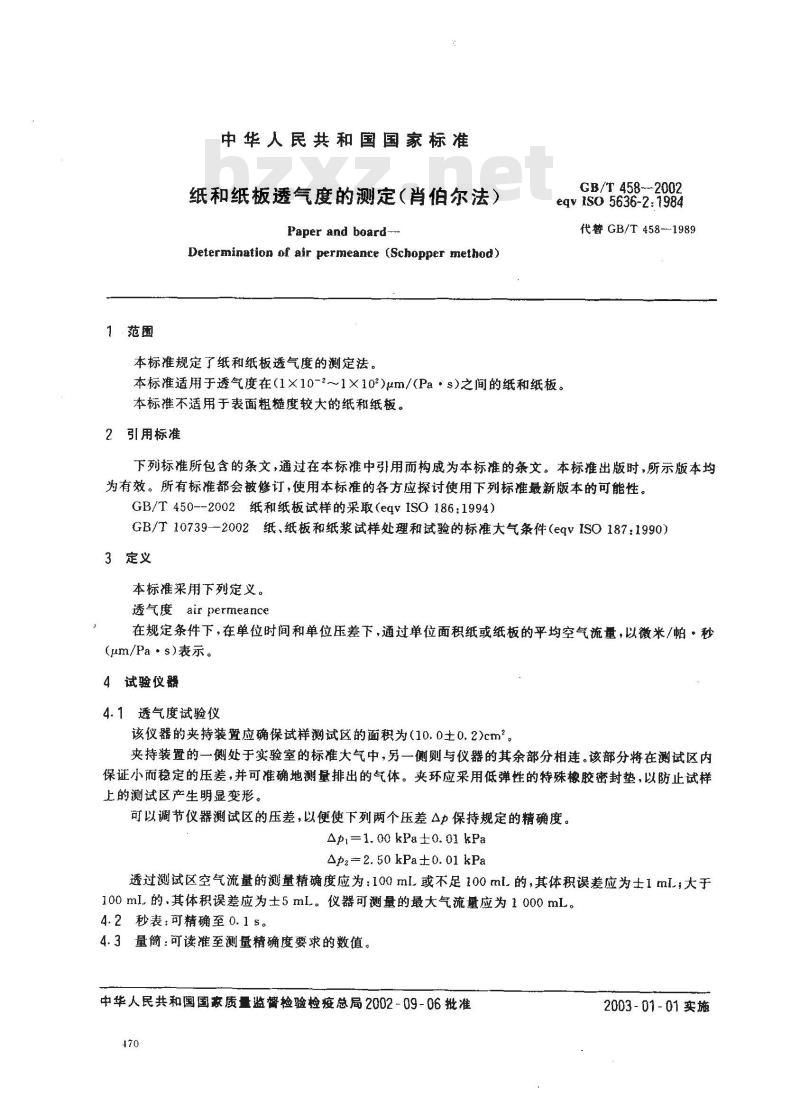

中华人民共和国国家标准
纸和纸板透气度的测定（肖伯尔法）Paper and board-
Determination of air permeance (Schopper method)本标准规定了纸和纸板透气度的测定法。GB/T 458-2002
eqv 1s0 5636-2: 1984
代替 GB/T 458--1989
本标准适用于透气度在(1×10-2~1×10°)μm/(Pa·s)之间的纸和纸板。本标谁不适用于表面粗糙度较大的纸和纸板。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标推出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T450--2002纸和纸板试样的采取（e4vISO186：1994）GB/T10739--2002纸、纸板和纸浆试样处理和试验的标准大气条件(eqvISO187:1990)3定义
本标准采用下列定义。
透气度air permeance
在规定条件下，在单位时间和单位压差下，通过单位面积纸或纸板的平均空气流量，以微米/帕·秒(μm/Pa·s)表示。
4试验仪器
4.1透气度试验仪
该仪器的夹持装置应确保试样测试区的面积为（10.0土0.2)cm。夹持装置的一侧处于实验室的标准大气中，另一侧则与仪器的其余部分相连。该部分将在测试区内保证小而稳定的压差，并可准确地测量排出的气体。夹环应采用低弹性的特殊橡胶密封垫，以防止试样上的测试区产生明显变形。
可以调节仪器测试区的压差，以便使下列两个压差△力保持规定的精确度。Ap,=1. 00 kPa±0. 01 kPa
Ap2 = 2. 50 kPa±0. 01 kPa
透过测试区空气流量的测量精确度应为：100mlL或不足100ml.的，其体积误差应为士1mL，大于100ml.的.其体积误差应为士5mL。仪器可测量的最大气流量应为1000mL。4.2秒表：可精确至0.1s。
4.3量筒：可读准至测量精确度要求的数值。中华人民共和国国家质量监督检验检疫总局2002-09-06批准470
2003-01-01实施

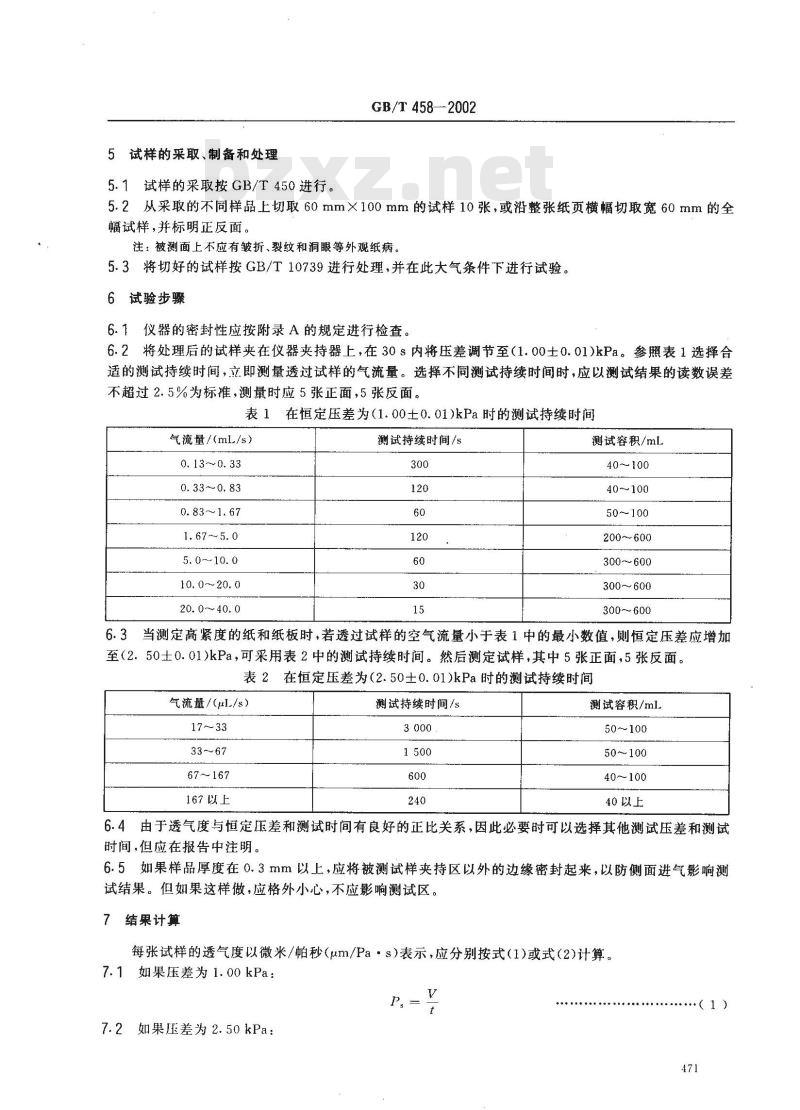

5试样的采取、制备和处理
5.1试样的采取按GB/T450进行。GB/T 458--2002
5.2从采取的不同样品上切取60mm×100mm的试样10张，或沿整张纸页横幅切取宽60mm的全幅试样，并标明正反面。
注：被测面上不应有皱折、裂纹和洞眼等外观纸病。5.3将切好的试样按GB/T10739进行处理，并在此大气条件下进行试验。6试验步骤
6.1仪器的密封性应按附录A的规定进行检查。6.2将处理后的试样夹在仪器夹持器上，在30s内将压差调节至（1.00士0.01)kPa。参照表1选择合适的测试持续时间，立即测量透过试样的气流量。选择不同测试持续时间时，应以测试结果的读数误差不超过2.5%为标准，测量时应5张正面，5张反面。表1在恒定压差为（1.00士0.01)kPa时的测试持续时间气流量/(mL/s）
0.13~0.33
0.33~0.83
0.83~1.67
1.67~~5. 0
10.0~20.0
20.0~~40.0
测试持续时间/s
测试容积/mL
40~100
40~100
50~100
200~600
300~600
300~600
300~600
6.3当测定高紧度的纸和纸板时，若透过试样的空气流量小于表1中的最小数值，则恒定压差应增加至（2．50士0.01)kPa，可采用表2中的测试持续时间。然后测定试样，其中5张正面，5张反面。表2在恒定压差为(2.50±0.01)kPa时的测试持续时间气流量/（μL/s）
67~167
167以上
测试持续时间/s
测试容积/mll
50~100
50~100
40~100
40以上
6.4由于透气度与恒定压差和测试时间有良好的正比关系，因此必要时可以选择其他测试压差和测试时间，但应在报告中注明。
6.5如果样品厚度在0.3mm以上，应将被测试样夹持区以外的边缘密封起来，以防侧面进气影响测试结果。但如果这样做，应格外小心，不应影响测试区。7
结果计算
每张试样的透气度以微米/帕秒(um/Pa·s)表示，应分别按式（1)或式(2)计算。7.1如果压差为1.00kPa：
7.2如果压差为2.50kPa：
GB/T458—2002

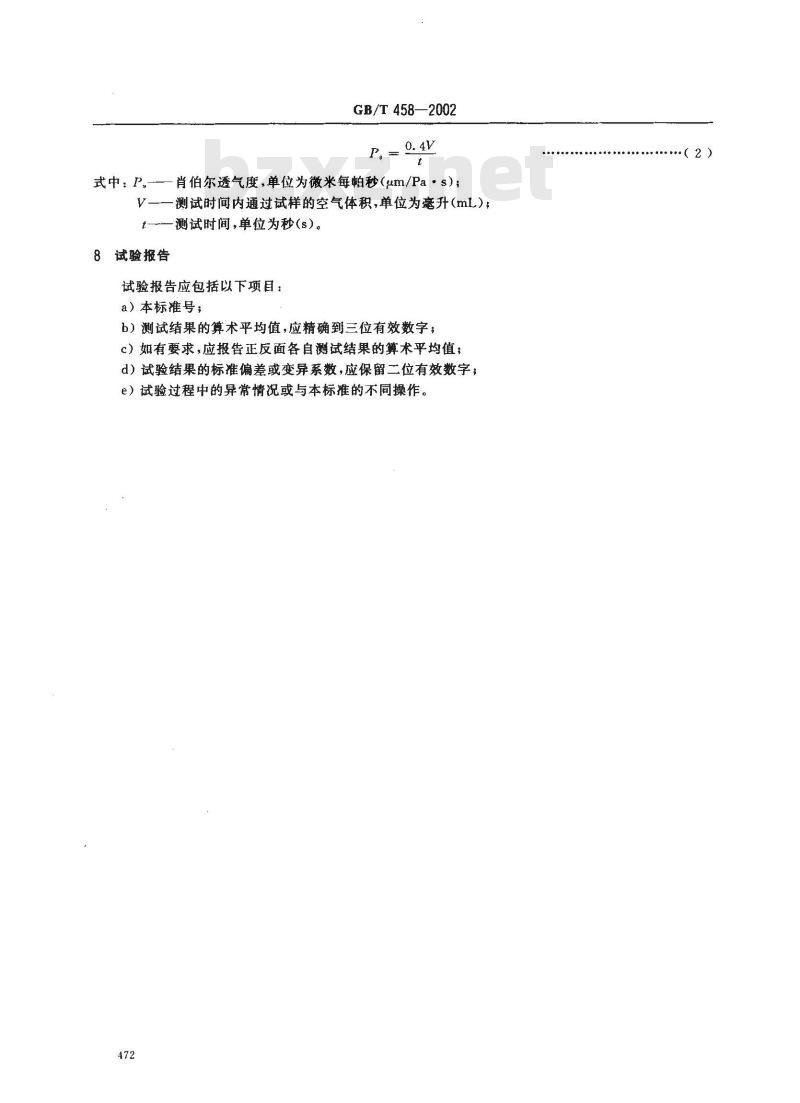

式中：P一一肖伯尔透气度，单位为微米每帕秒（μm/Pa·s）;V一一测试时间内通过试样的空气体积，单位为毫升(mL）t——测试时间,单位为秒(s)。
8试验报告
试验报告应包括以下项目：
a）本标准号；
b）测试结果的算术平均值，应精确到三位有效数字；c）如有要求，应报告正反面各自试结果的算术平均值；d）试验结果的标准偏差或变异系数，应保留二位有效数字；e）试验过程中的异常情况或与本标推的不同操作。472
*（2)
将仪器调节至水平。
GB/T458--2002
附录A
（标准的附录）
仪器密封性的检查
取一一塑料薄片或金属薄片夹于夹持器上，将测试区恒定压力差调节至1.0kPa，然后关闭排水阀A2
启动计时器开始计时，注意观察仪器压差。在室内空气压力不变的情况下，30min之内压差不应A3
降低。
