【国家标准(GB)】 纸和纸板平滑度的测定(别克法)

GB/T456—2002

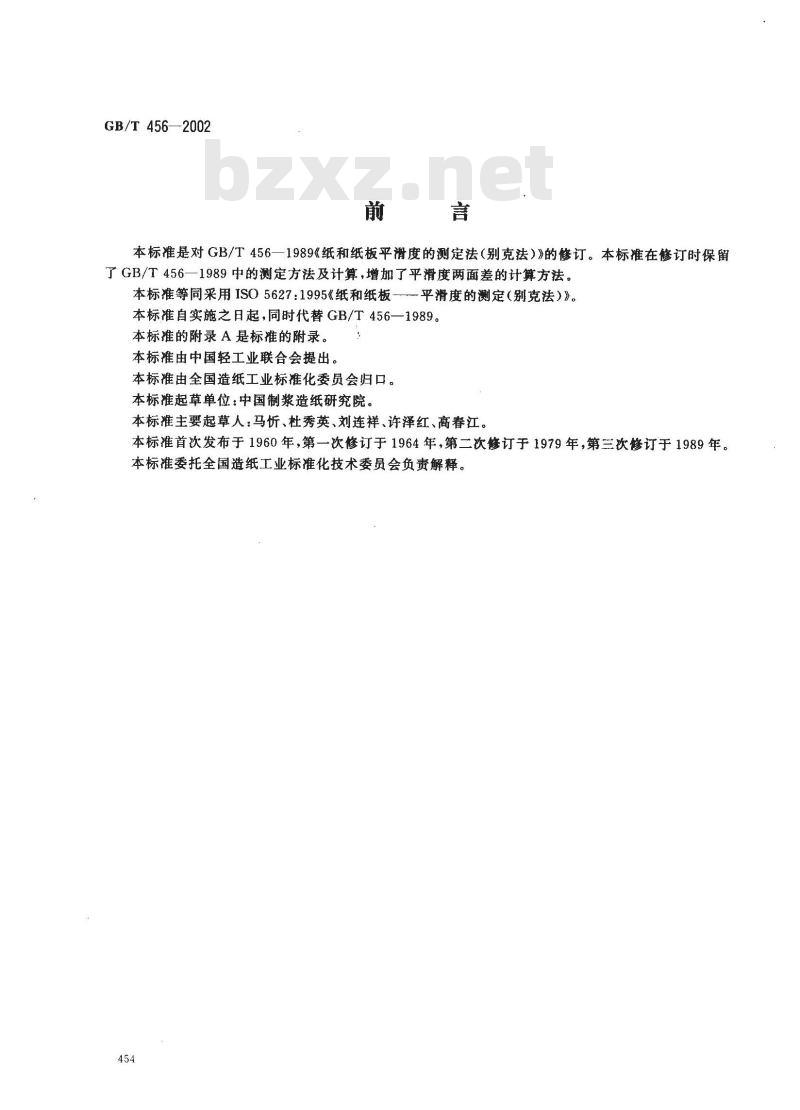

本标准是对GB/T 456一1989《纸和纸板平滑度的测定法（别克法）》的修订。本标准在修订时保留了GB/T456一1989中的测定方法及计算，增加了平滑度两面差的计算方法。本标准等同采用ISO5627：1995《纸和纸板—-平滑度的测定（别克法）》。本标准自实施之日起，同时代替GB/T456—1989。本标推的附录 A是标准的附录。本标准由中国轻工业联合会提出。本标准由全国造纸工业标准化委员会归口。本标准起草单位：中国制浆造纸研究院。本标准主要起草人：马忻、杜秀英、刘连祥、许泽红、高春江。本标准首次发布于1960年，第一次修订于1964年，第二次修订于1979年，第三次修订于1989年。本标准委托全国造纸工业标准化技术委员会负责解释。454
GB/T456—2002

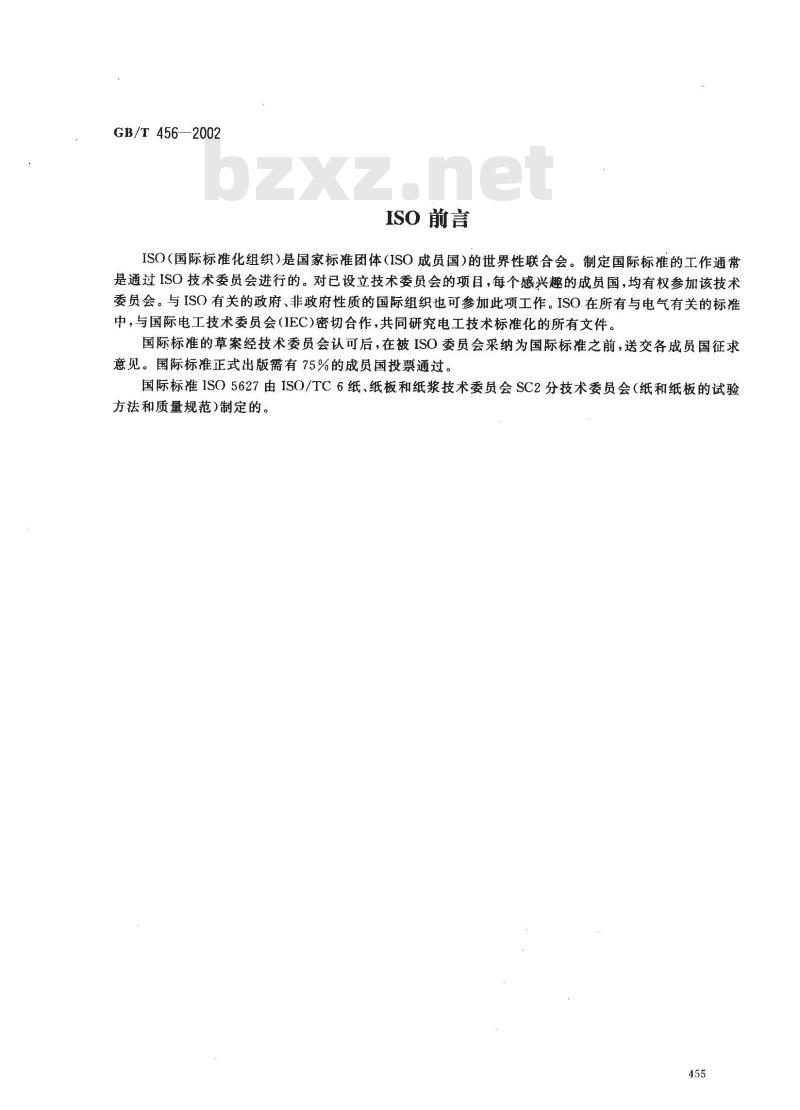

ISO前言
ISO(国际标准化组织）是国家标准团体(ISO成员国)的世界性联合会。制定国际标准的工作通常是通过ISO技术委员会进行的。对已设立技术委员会的项目，每个感兴趣的成员国，均有权参加该技术委员会。与ISO有关的政府、非政府性质的国际组织也可参加此项工作。ISO在所有与电气有关的标准中，与国际电工技术委员会（IEC)密切合作，共同研究电工技术标准化的所有文件。国际标准的草案经技术委员会认可后，在被ISO委员会采纳为国际标准之前，送交各成员国征求意见。国际标准正式出版需有75%的成员国投票通过。国际标准ISO5627由ISO/TC6纸、纸板和纸浆技术委员会SC2分技术委员会（纸和纸板的试验方法和质量规范)制定的。
1范围

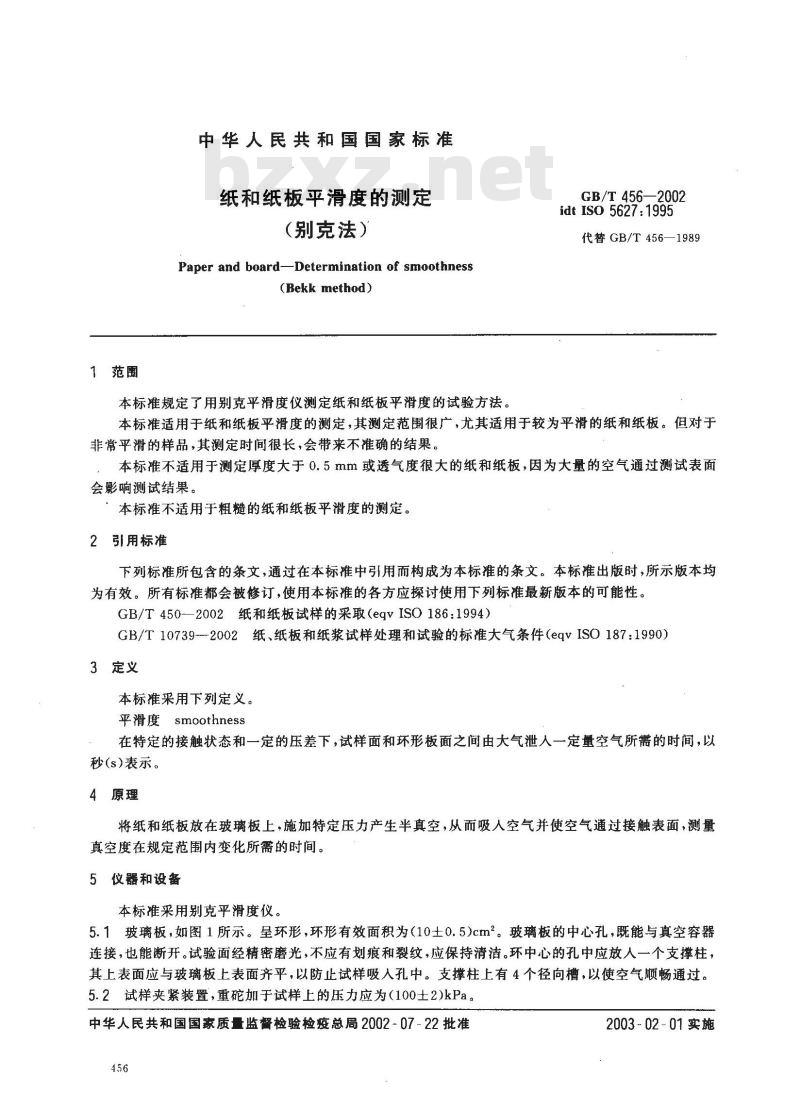

中华人民共和国国家标准
纸和纸板平滑度的测定
（别克法）
Paper and board-Determination of smoothness(Bekk method)
本标准规定了用别克平滑度仪测定纸和纸板平滑度的试验方法。GB/T456—2002
idt ISO 5627: 1995
代替GB/T456—1989
本标准适用于纸和纸板平滑度的测定，其测定范围很广，尤其适用于较为平滑的纸和纸板。但对于非常平滑的样品，其测定时间很长，会带来不准确的结果。本标准不适用于测定厚度大于0.5mm或透气度很大的纸和纸板，因为大量的空气通过测试表面会影响测试结果。
本标准不适用于粗糙的纸和纸板平滑度的测定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T450—2002纸和纸板试样的采取（eqvISO186：1994）GB/T10739-2002纸、纸板和纸浆试样处理和试验的标准大气条件（eqvISO187:1990）3定义
本标准采用下列定义。
平滑度smoothness
在特定的接触状态和一定的压差下，试样面和环形板面之间由大气泄人一定量空气所需的时间，以秒(s)表示。
4原理
将纸和纸板放在玻璃板上，施加特定压力产生半真空，从而吸人空气并使空气通过接触表面，测量真空度在规定范围内变化所需的时间。5仪器和设备
本标准采用别克平滑度仪。
5.1玻璃板，如图1所示。呈环形，环形有效面积为（10士0.5)cm2。玻璃板的中心孔，既能与真空容器连接，也能断开。试验面经精密磨光，不应有划痕和裂纹，应保持清洁。环中心的孔中应放人一个支撑柱，其上表面应与玻璃板上表面齐平，以防止试样吸人孔中。支撑柱上有4个径向槽，以使空气顺畅通过。5.2试样夹紧装置，重蛇加于试样上的压力应为（100士2)kPa。中华人民共和国国家质量监督检验检疫总局2002-07-22批准456
2003-02-01实施
GB/T 456--2002

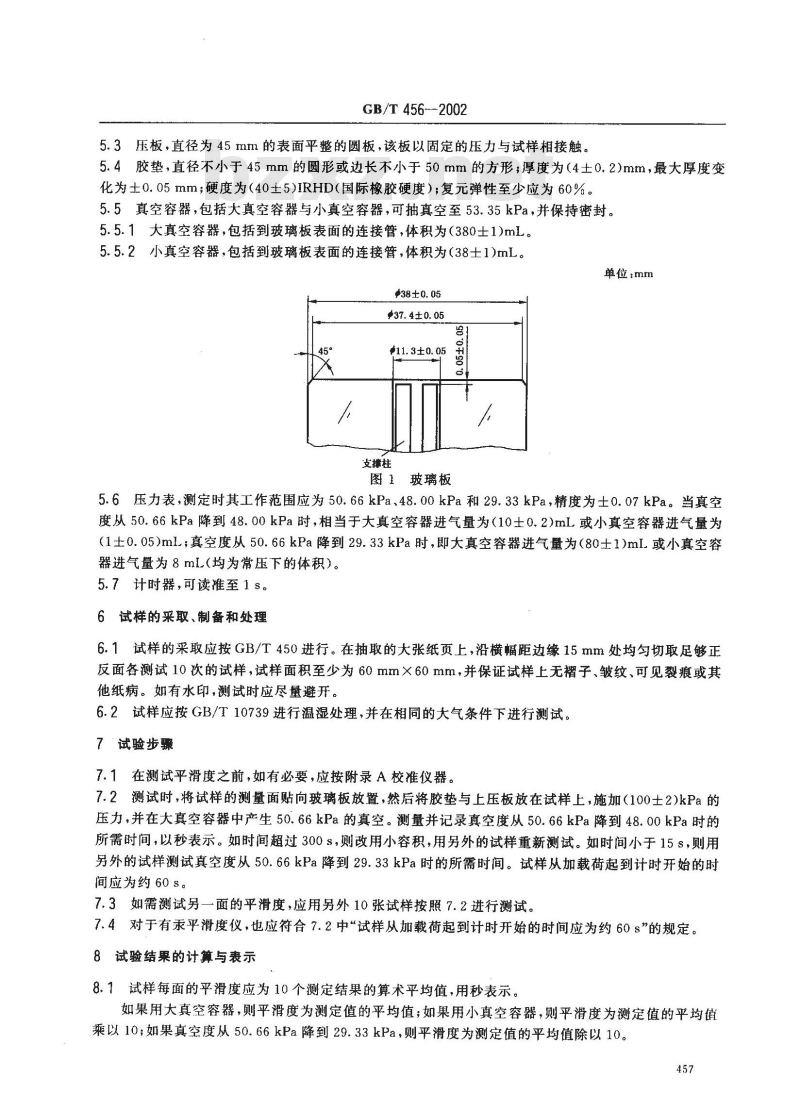

5.3压板，直径为45mm的表面平整的圆板，该板以固定的压力与试样相接触。5.4胶垫，直径不小于45mm的圆形或边长不小于50mm的方形；厚度为（4土0.2)mm，最大厚度变化为土0.05mm；硬度为（40±5)IRHD（国际橡胶硬度）；复元弹性至少应为60%。5.5真空容器，包括大真空容器与小真空容器，可抽真空至53.35kPa，并保持密封。5.5.1大真空容器，包括到玻璃板表面的连接管，体积为（380士1)mL。5.5.2小真空容器，包括到玻璃板表面的连接管，体积为（38士1)mL。单位：mm
+38±0.05
+37.4±0.05
+11.3±0.05
支撑柱
图1玻璃板
5.6压力表，测定时其工作范围应为50.66kPa、48.00kPa和29.33kPa，精度为士0.07kPa。当真空度从50.66kPa降到48.00kPa时，相当于大真空容器进气量为（10士0.2)mL或小真空容器进气量为（1±0.05)ml；真空度从50.66kPa降到29.33kPa时，即大真空容器进气量为（80士1)mL或小真空容器进气量为8mL（均为常压下的体积）。5.7计时器，可读准至1s。
6试样的采取、制备和处理
6.1试样的采取应按GB/T450进行。在抽取的大张纸页上，沿横幅距边缘15mm处均匀切取足够正反面各测试10次的试样，试样面积至少为60mm×60mm，并保证试样上无褶子、皱纹、可见裂痕或其他纸病。如有水印，测试时应尽量避开。6.2试样应按GB/T10739进行温湿处理，并在相同的大气条件下进行测试。7试验步骤
7.1在测试平滑度之前，如有必要，应按附录A校准仪器。7.2测试时，将试样的测量面贴向玻璃板放置，然后将胶垫与上压板放在试样上，施加(100士2)kPa的压力，并在大真空容器中产生50.66kPa的真空。测量并记录真空度从50.66kPa降到48.00kPa时的所需时间，以秒表示。如时间超过300s，则改用小容积，用另外的试样重新测试。如时间小于15s，则用另外的试样测试真空度从50.66kPa降到29.33kPa时的所需时间。试样从加载荷起到计时开始的时间应为约60 s。
7.3如需测试另一面的平滑度，应用另外10张试样按照7.2进行测试。7.4对于有汞平滑度仪，也应符合7.2中“试样从加载荷起到计时开始的时间应为约60s”的规定。8试验结果的计算与表示
8.1试样每面的平滑度应为10个测定结果的算术平均值，用秒表示。如果用大真空容器，则平滑度为测定值的平均值；如果用小真空容器，则平滑度为测定值的平均值乘以10；如果真空度从50.66kPa降到29.33kPa，则平滑度为测定值的平均值除以10。457
8.2平滑度两面差应按式1)计算。GB/T 456—2002
IP×—P小」
AP(%) =
式中：△P—-平滑度两面差，%；P*——平滑度较大测定值，s；
P小一
平滑度较小测定值，s。
8.3分别计算试样各个测试面测定结果的变异系数。8.4精密度Www.bzxZ.net
试验精密度的规定如表1。
平滑度范围/s
4～1 400
重复性/%
平均值
再现性/%
平均值
注：试验的精密度仅作为参考。在此引用的数据是国外实验室取得的，我国仪器和试样与国外有一定差别，测定结果较为离散，待积累总结出我国自已的数据后再取而代之。本试验的再现性大多取决于试样的变化。9试验报告
试验报告应包括以下项目：
a）本标准号；
b）试验所用的标准大气条件；
c）以每一个试验面的平均值表示结果，精确到秒；如果需要时报告平滑度两面差，应精确到1%；如果使用与本标准不同的真空度变化范围时，应注明；d）所测样品如带水印，应注明；e）测试结果的变异系数；
f）试验过程中所发生的任何异常情况。458
A1接触压力校准
GB/T 456—2002
附录A
（标准的附录）
仪器的校准与保养
根据仪器加压机构的不同，采用适宜的方法校准其接触压力是否为(100士2)N。A2真空度校准
采用如图A1所示的装置。在仪器玻璃板上放一中间带孔的高平滑的纸，在纸上放一中间开孔的胶垫，在胶垫上放一专用校对块，外接一水银压力计。将仪器的真空容积抽到53.35kPa，水银压力计指示400mmHg，待压力降到50.66kPa时，仪器真空压力指示值应与外接真空压力计指示相同，否则应校准仪器。
玻璃板
到真空容器
图A1测量原理
A3仪器的密封性
用100kPa的压力将胶垫压在玻璃板上，将真空抽到50.66kPa，当真空容器与玻璃板小孔连通时，大容器真空度在60min或小容器真空度在6min内的减少量应小于0.13kPa，否则两个容器均应进行校准。
如不能满足要求，则检查阀门和全部连接点，必要时应进行清洗和修理。A4空气泄漏量(即进气量）
很难直接测量真空容器的体积，推荐一一种测量泄人空气容积的方法。对于新仪器和清洗更换仪器部件如压力计管子的仪器，均应进行此项检查，空气容积应为：对于大真空容器，真空度从50.66kPa降到48.00kPa，泄入空气量为（10土0.2)mL。-对于大真空容器，真空度从50.66kPa降到29.33kPa，泄人空气量为（80士1)mL。-对于小真空容器，真空度从50.66kPa降到29.33kPa，泄人空气量为（8土0.1)mL。测量原理如图A2所示。将一个带有直径约0.5mm小孔的胶垫放在校准头上，并用加压装置将它压在玻璃板上。用一根真空管将校对头与三通旋塞相连，三通旋塞由一根真空管与大小合适、刻度相应的吸液管相连。
玻璃板
校对头
GB/T456—2002
到真空容器
图A2进气量校对装置
真空管
测量用的吸量管
直立的圆简
燕馈水
在测量装置的密封性校准之后，应测定随着真空度下降，压人吸液管馏水的体积以及真空容器的体积。在读数之前，将吸液管浸人直立的圆简中，直至圆簡中的水平与吸液管中的水平大致相等。测定后，用三通旋塞排空吸液管。
A5连接管的空气阻力
当真空容器被连接到没有覆盖的玻璃板的孔上时，在2s之内，真空压力应从50.66kPa降到29.33kPa。如有小容器，则应同时进行校准。如不能满足这个要求，则应清洗管子和三通旋塞。A6胶垫
胶垫应定期更换，一般有效期为三个月至一年。160
