【国家标准(GB)】 金属管 压扁试验方法

GB/T 246--1997

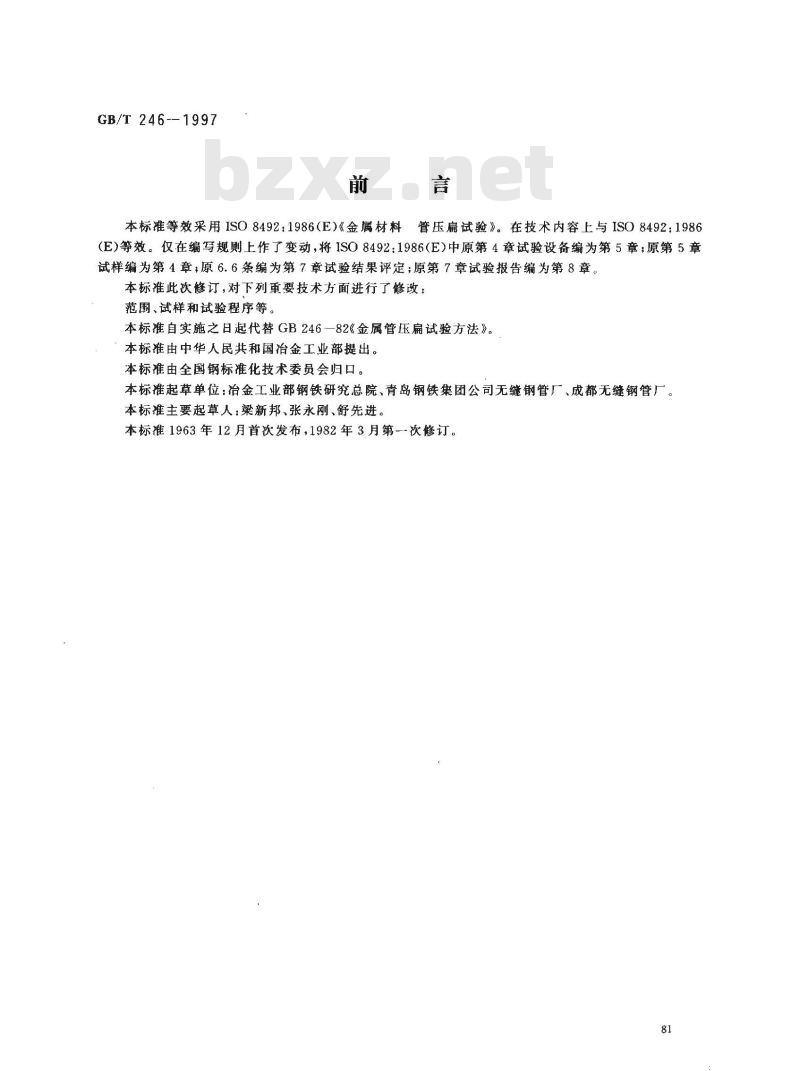

本标准等效采用ISO8492：1986(E)《金属材料管压扁试验》。在技术内容上与ISO8492：1986E)等效。仅在编写规则上作了变动，将1SO8492：1986（E)中原第4章试验设备编为第5章：原第5章试样编为第4章原6.6条编为第7章试验结果评定；原第7章试验报告编为第8章。本标准此次修订，对下列重要技术方面进行了修改：范围、试样和试验程序等
本标准自实施之日起代替GB246一82《金属管压扁试验方法》。本标准由中华人民共和国治金工业部提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：冶金工业部钢铁研究总院、青岛钢铁集团公司无缝钢管厂、成都无缝钢管厂。本标准主要起草人：梁新邦、张永刚、舒先进。本标准1963年12月首次发布，1982年3月第－次修订。81
GB/T246---1997

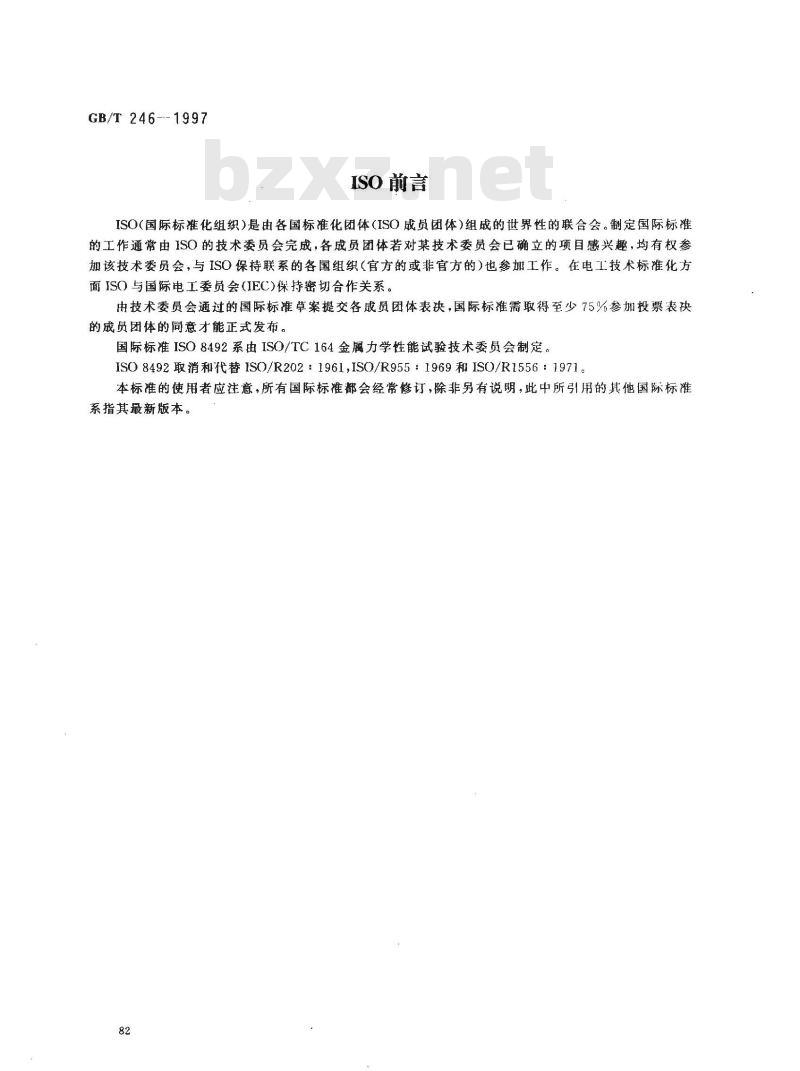

ISO前言
ISO（国际标准化组织）是由各国标准化团体（ISO成员团体）组成的世界性的联合会。制定国际标准的工作通常由ISO的技术委员会完成，各成员团体若对某技术委员会已确立的项目感兴趣，均有权参加该技术委员会，与ISO保持联系的各国组织（官方的或非官方的）也参加工作。在电工技术标准化方面ISO与国际电工委员会（IEC)保持密切合作关系。由技术委员会通过的国际标准草案提交各成员团体表决，国际标准需取得至少75%参加投票表决的成员团体的间意才能正式发布。国际标准ISO8492系由ISO/TC164金属力学性能试验技术委员会制定。ISO8492取消和代替ISO/R202：1961,ISO/R955：1969和ISO/R1556：1971。本标准的使用者应注意，所有国际标准都会经常修订，除非另有说明，此中所引用的其他国际标准系指其最新版本。

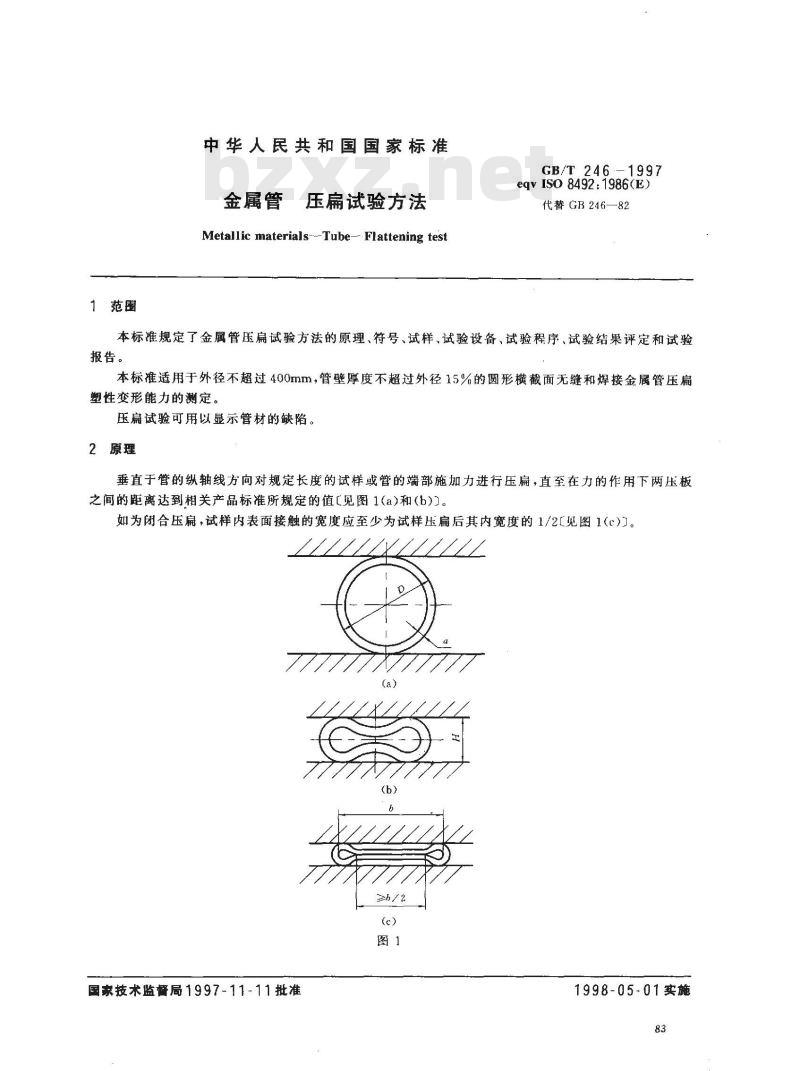

中华人民共和国国家标准
金属管
压扁试验方法
Metallic materials---Tube-Flattening testGB/T 246 —1997
eqvISO8492:1986(E)
代替GB246—82
本标准规定了金属管压扁试验方法的原理、符号、试样、试验设备、试验程序、试验结果评定和试验报告。
本标准适用于外径不超过400mm，管壁厚度不超过外径15%的圆形横截面无缝和焊接金属管压扁塑性变形能力的测定。
压扁试验可用以显示管材的缺陷。2原理
垂直于管的纵轴线方向对规定长度的试样或管的端部施加力进行压扁，直至在力的作用下两压板之间的距离达到相关产品标准所规定的值【见图1(a)和(b))。如为闭合压扁，试样内表面接触的宽度应至少为试样压扁后其内宽度的1/2C见图1（c)）。h
≥h/2
国家技术监督局1997-11-11批准1998-05-01实施
3符号、名称和单位
GB/T 246-1997
本标准使用的符号、名称和单位在图1利表！中规定。表1
4试样
管的外径
管壁厚度
压扁后试样的内宽度
试样长度
力作用下两压板之问的距离
4.1试样长度应不小于10mm，但不超过100mm。通常，试样长度为40mm。试样的棱边允许用锉或其他方法将其倒圆或倒角。
4.2如要在--根全长度管的端部上进行试验时，应在距管端面为试样长度处垂直于管纵轴线切割其深度至少达外径的80%。
4.3切取试样时应防止损伤试样表面和因受热或冷加二工而改变其性能。5试验设备
5.1试验机应能将试样压扁至规定的两平行压板之间的距离。5.2压板的长度应超过压扁后的试样宽度，即至少为1.6D。压板的宽度应不小于试样的长度。压板应具有足够刚性。
6试验程序
6.1试验-一般应在10C~35C的室温范图内进行。对要求在控制条件下进行的试验，试验温度应为23±5℃。
6.2试样放置于两压板之间。
6.3焊接管的焊缝应置子相关产品标准所规定的位置。如未规定具体要求，焊缝置子与力作用方向垒90°的位置，
6.4沿垂望于管的纵轴线方向移动压板压扁试样。6.5出现争议或件裁试验时，压板的移动速率不应超过25mm/min。7试验结果评定
应按照相关产品标准的要求评定压扁试验结果。如未规定具体要求，试验居试样无肉眼可见裂纹应评东为合格。仅在试样梭边处出现轻微的开裂不应判报废8试验报告
试验报告应至少包括下列内容：a）本国家标准编号：免费标准bzxz.net
b）试样编号：
（）试样尺时：
d）两斥板之闻的距离：
e）如为焊接管，焊缝的位置；
f）试验结果。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
