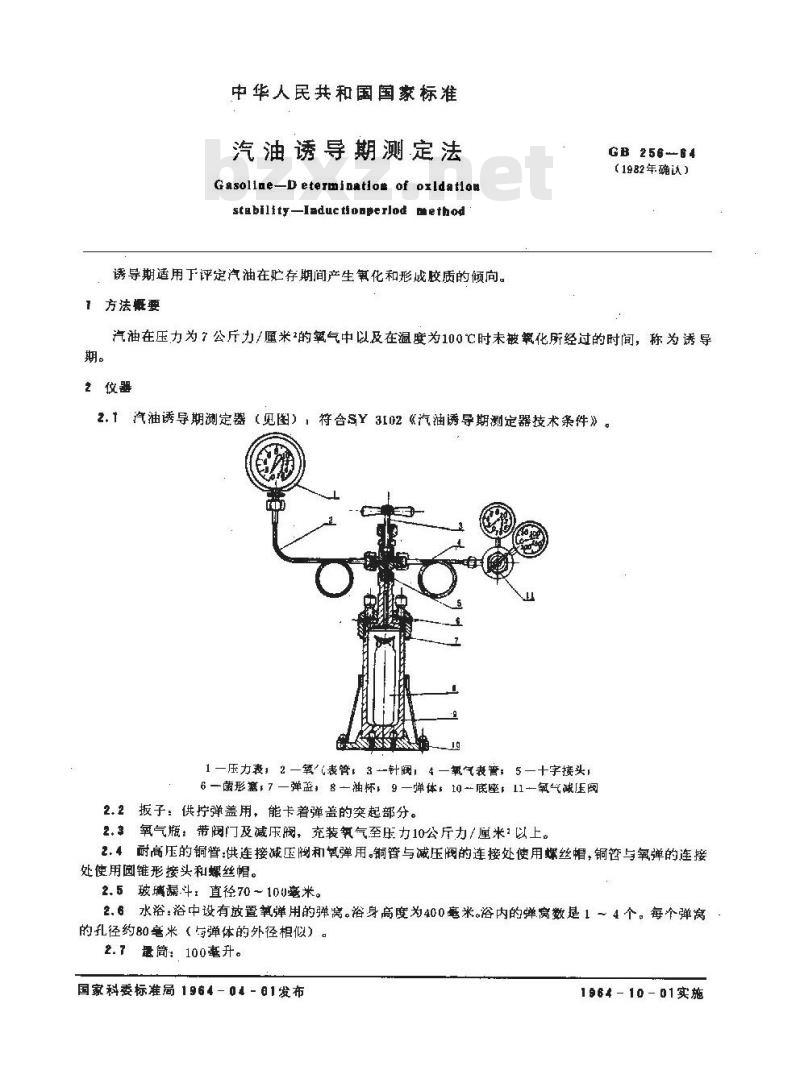

【国家标准(GB)】 汽油诱导期测定法

中华人民共和国国家标准
汽油诱导期测定法
Gasoliae-Determinstlon of oxldatlonstability-Iaductionperlod method诱导期适用于评定汽油在存期间产生氰化和形成胶质的倾向。7方法要
GB256--64
（1982年确认）
汽油在压力为？公斤力/匾米?的氧气中以及在温度为100℃时未被载化所经过的时间，称为诱导期。
2仪器
2.1汽油诱导期测定器（见图）符合SY3102《汽油诱导期测定器技术条件》1一压力表：2一氧（表管：3一针阀，4—氧气表管；5十字接头6—菌形塞7—弹益，8—油杯，9—弹体，10－底座11—氧气减压阀2.2扳子：供拧弹盖用，能卡着弹盖的突起部分。2.氧气瓶：带阀门及减压阀，充装氧气至压力10公斤力/厘米：以上。2.4耐高压的铜管：供连接减压阀和氧弹用。铜管与减压阀的连接处使用螺丝帽，铜管与氧弹的连接处使用圆锥形接头和螺丝帽。
2.5玻璃漏斗，直径70～100毫米。2.6水浴浴中设有放置氧弹用的弹窝。浴身高度为400癌米。浴内的弹窝数是 1 ～4 个。每个弹窝的孔径约80毫米（与弹体的外径相似）。2.7量筒：，100毫升。
国家科委标准局1964-04-81发布1964-10-01实施

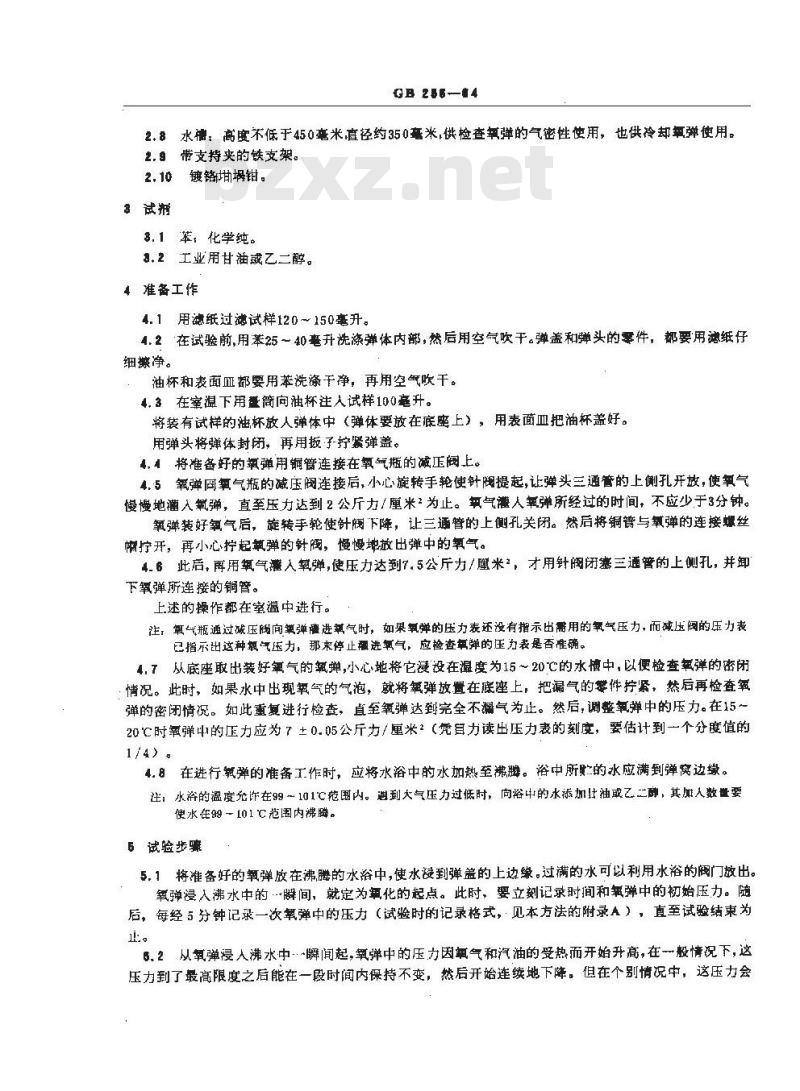

GB 2B6-—直4
2.8水槽，高度不低于450毫米直径约350毫米，供检查氧弹的气密性使用，也供冷却氧弹使用。2.9带支持夹的铁支架。
2.10镀铬均埚钳。
8试剂
3.1萃，化学纯。
3.2工业用甘油乙二醇。
4准备工作
4.1用滤纸过滤试样120~150毫升。4.2在试验前，用苯25～40毫升洗涤弹体内部，然后用空气吹干。弹盖和弹头的率件，都要用滤纸仔细擦净。
油杯和表面皿都要用苯洗涤干净，再用空气吹干。4.3在室温下用量筒向油杯注人试样100毫升。将装有试样的油杯放人弹体中（弹体要放在底座上），用表面血把油杯盖好。用弹头将弹体封闭，再用扳子拧弹盖。4.4将准备好的氧弹用铜管连接在氧气瓶的减正阀上。4.5氧弹同氧气瓶的减压阀连接后，小心旋转手轮使针阀提起，让弹头三通管的上侧孔开放，使氧气慢慢地淄入氧弹，直至压力达到2公斤力/厘米?为止。氧气渊人氧弹所经过的时间，不应少于3分钟。氧弹装好氧气后，旋转手轮使针阀下降，让三通管的上侧孔关闭。然后将铜管与氧弹的连接螺丝帕拧开，再小心拧起靠弹的针阀，慢慢地放出弹中的氧气。4.6此后，再用氧气灌入氧弹，使压力达到7.5公斤力/厘米，才用针阁闭塞三通管的上侧孔，并卸下氧弹所连接的铜管。
上述的操作都在室遍中进行。
注，氧气瓶通过碱压阅向氧弹谨进氧气时，如果氧弹的压力表还没有指示出需用的氧气压力，而减压阅的压力表已指示出这种载气压力，那末停止疆进氧气，应检查氧弹的压力表是否准确。4.7从底座取出装好氧气的氧弹，小心地将它浸没在混度为15～20℃的水情中，以便检查氧弹的密闭，情况。此时，如果水中出现氧气的气泡，就将氧弹放置在底座上，把漏气的馨件拧紧，然后再检查氧弹的密闭情况。如此重复进行检查，直至氧弹达到完全不漏气为止。然启，调整氧弹中的压力。在15～20℃时氧弹中的压力应为7±0.05公斤力/厘米2（凭宜力读出压力表的刻度，要估计到一个分度值的1/4)。
在进行氧弹的准备工作时，应将水浴中的水加热至沸瓣。浴中所贮的水应满到弹窝边缘。4. 8 ±
注；水浴的褪度充许在99～101℃范围内。避到大气压力过低时，向浴中的水添加油或乙二醇，其加人数世要便水在99 101 ℃范围内沸膦。
5试验步骤
5.1将准备好的氧弹放在沸,膳的水浴中，使水凝到弹盖的上边缘。过满的水可以利用水浴的阀门放出。氧弹浸漫入沸水中的瞬间，就定为氧化的起点。此时，婴立刻记录时间和氧弹中的初始压力。随后，每经5分钟记录一次氧弹中的压力（试验时的记录格式，见本方法的附录A），直至试验结束为止。

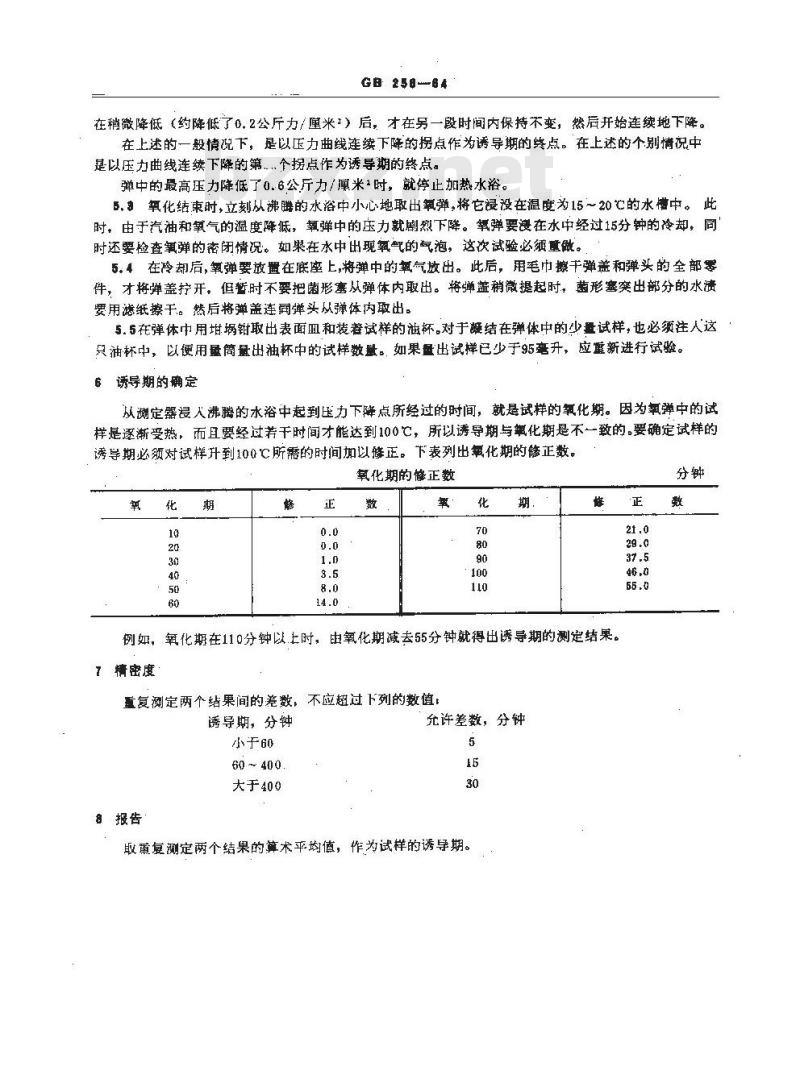

6.2从氧弹浸人沸水中-瞬闻起，氧弹中的压力因氧气和汽油的受热而开始升高，在一般情况下，这压力到了最高限度之后能在一段时间内保持不变，然后开始连续地下降。但在个别情况中，这压力会GB 258--64
在稍微降低（约降低了0.2公斤力/厘米）后，才在另一殷时间内保持不变，然后开始连续地下降。在上述的一般情况下，是以压力曲线连续下降的拐点作为诱导期的终点。在上述的个别情况中以压力曲线连续下降的第。个拐点作为诱导期的终点。弹中的最高压力降低了0.6公斤力/厘米=时，就停止加热水浴。5.氧化结束时，立刻从沸購的水浴中小心地取出氧弹，将它浸没在温度为15～20℃的水槽中。此时，由于汽油和氧气的温度降低，氧弹中的压力就剧烈下降。氧弹要漫在水中经过15分钟的冷却，同时还要检查氧弹的密闭情况。如果在水中出现氧气的气泡，这次试验必缅重做。5.4在冷却后，氧弹婴放置在底座上，将弹中的氧气放出。此后，用毛巾携干弹盖和弹头的全部零件，才将弹盖柠开，但暂哲时不要把菌形塞从弹体内取出。格弹蓝稍微提起时，菌形塞突出部分的水渍要用滤纸擦干。然后将弹盖连同弹头从弹体内取出。5.5在弹体中用堆埚钳取出表面血和装着试样的油杯。对于凝结在弹体中的少量试样，也必须注人这只油杯中，以便用量筒量出油杯中的试样数量。如果盘出试样已少于95毫升，应重新进行试验。6诱导期的确定
从測定器浸人沸腾的水浴中起到压力下降点所经过的时间，就是试样的氧化期。因为氧弹中的试样是逐渐受热，而且要经过若干时间才能达到100℃，所以诱导期与氧化期是不一致的。要确定试样的诱导期必领对试样升到100℃所需的时间加以修正。下表列出氧化期的正数。氧化期的修正数
例如，氧化期在110分钟以上时，由氧化期减去55分钟就得出诱导期的测定结果。7精密度
重复测定两个结果间的差数，不应超过下列的数值：诱导期，分钟免费标准下载网bzxz
小于6
大于400
8报告
允许差数，分钟
取重复测定两个结果的算术平均值，作为试样的诱导期。正
10时00分
11时0分
12时00分
GB 256—64

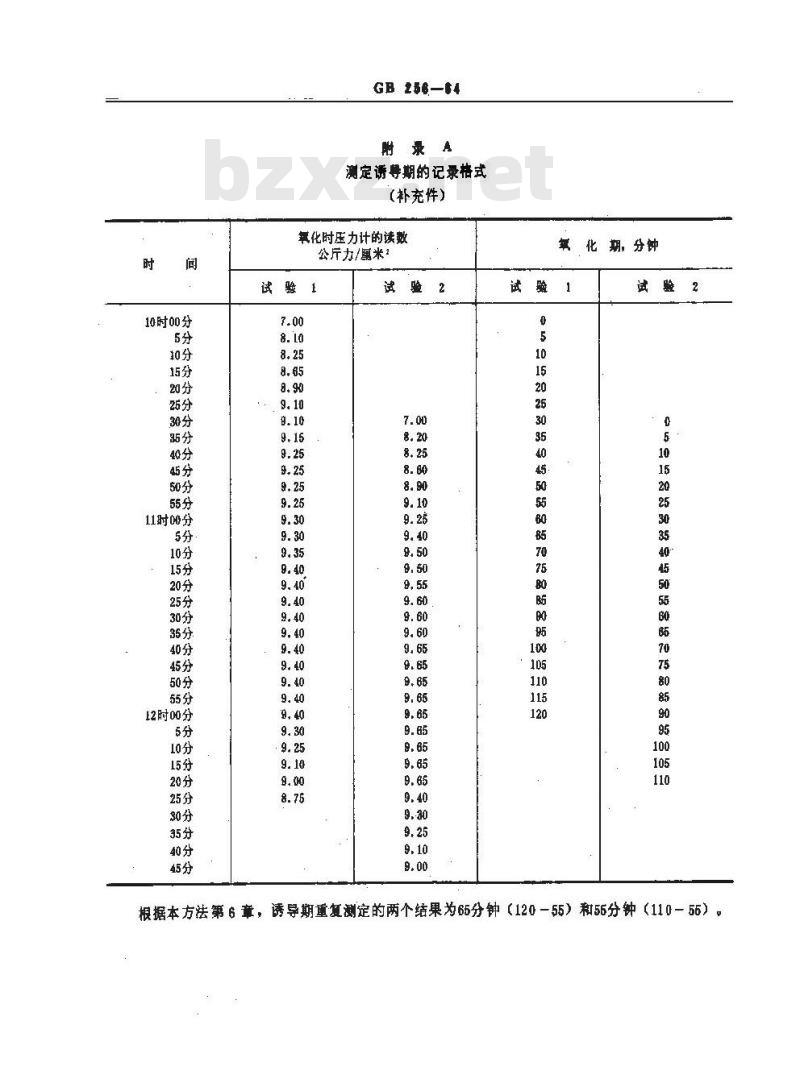

附录A
测定诱导期的记录格式
（补充件）
氧化时压力计的读数
公斤力/厘米2
试验1
氧化期，分钟
试验2
根据本方法第6章，诱导期重复测定的两个结果为65分钟（120－55）和55分钟（110－56），GB 256—-64

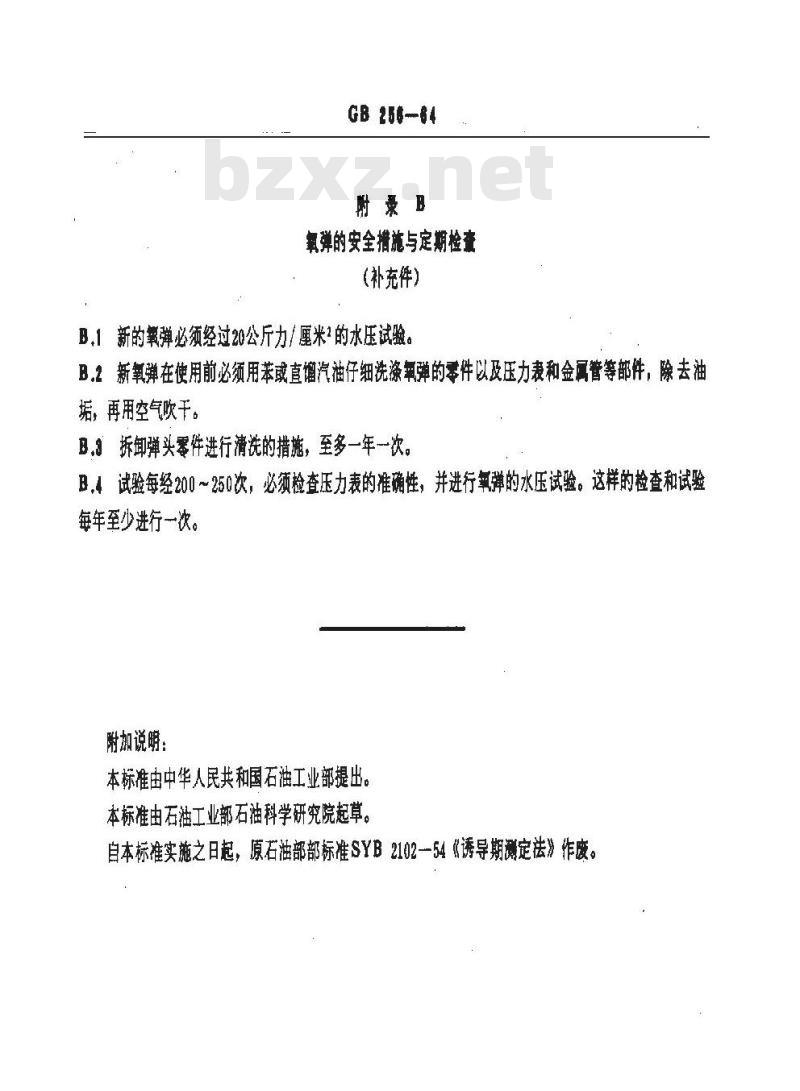

射录B
氧弹的安全措施与定期检查
（补充件）
B.1新的氧弹必须经过20公斤力/厘米2的水压试验，B.2新氧弹在使用前必须用苯或直馏汽油仔细洗涤氧弹的零件以及压力表和金写管等部件，除去油垢，再用空气吹干。
B,3拆卸弹头零件进行清洗的措施，至多一年一次。B,4试验每经200～250次，必须检查压力表的准确性，并进行氧弹的水压试验。这样的检查和试验每年至少进行一次。
附加说明：
本标准由中华人民共和国石油工业部提出本标准由石油工业部石油科学研究院起草。自本标准实施之日起，原石油部部标准SYB 2102-54《诱导期测定法》作废
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
