【国家标准(GB)】 金属管 卷边试验方法

GB/T 245
本标准等效采用IS()8494：1986（E)《金属材料管卷边试验》。在技术内容上与IS(）8494：1986（E)等效。仅在编写规则上作了变动，将IS）8494：1986（E)中原第4章试验设备编为第5章；原第5章试样编为第4章；原6.8条编为第7章试验结果评定，原第7章试验报告编为第8章。本标准此次修订，对下列重要技术方面进行了修改：范间、试样和试验程序等。本标准自实施之口起代替（GB245：82《金属管卷边试验方法》。本标准中华人民其和国治金工业部提出。本标准由全国钢标准化技术委员会口。本标准起草单位：冶金工业部钢铁研究总院、鞍山钢铁公司、成都无缝钢管厂本标准主要起草人：梁新邦、董恩龙、舒先进。本标准1963年12月首次发布，1982年3月第-次修订。
GB/T2451997
ISO前言
IS()（国际标准化组织)是由各国标准化团体（ISC）成员团体）组成的世界性的联合会。制定国际标准的T作通常用IS的技术委员会完成，各成员团体若对某技术委员会已确立的项目感兴趣，均有权参加该技术委员会。与IS）保持联系的各国组织（官方的或非官方的）也参加工作。在电T技术标准化方面IS）与国际电1委员会（IEC)保持密切合作关系。办技术委员会通过的国际标准草案提交各成员团体表决，国际标准需取得至少75%参加投票表决的成员团体的间意才能正式发布。闽际标准IS8494系由ISO/TC164金属力学性能试验技术委员会制定。1S(8494取消和代替ISO/R1651960。本标准的使用者应注意，所有国际标准都会经常修订，除非另有说明，此中所引用的其他国际标准系指其最新版本。

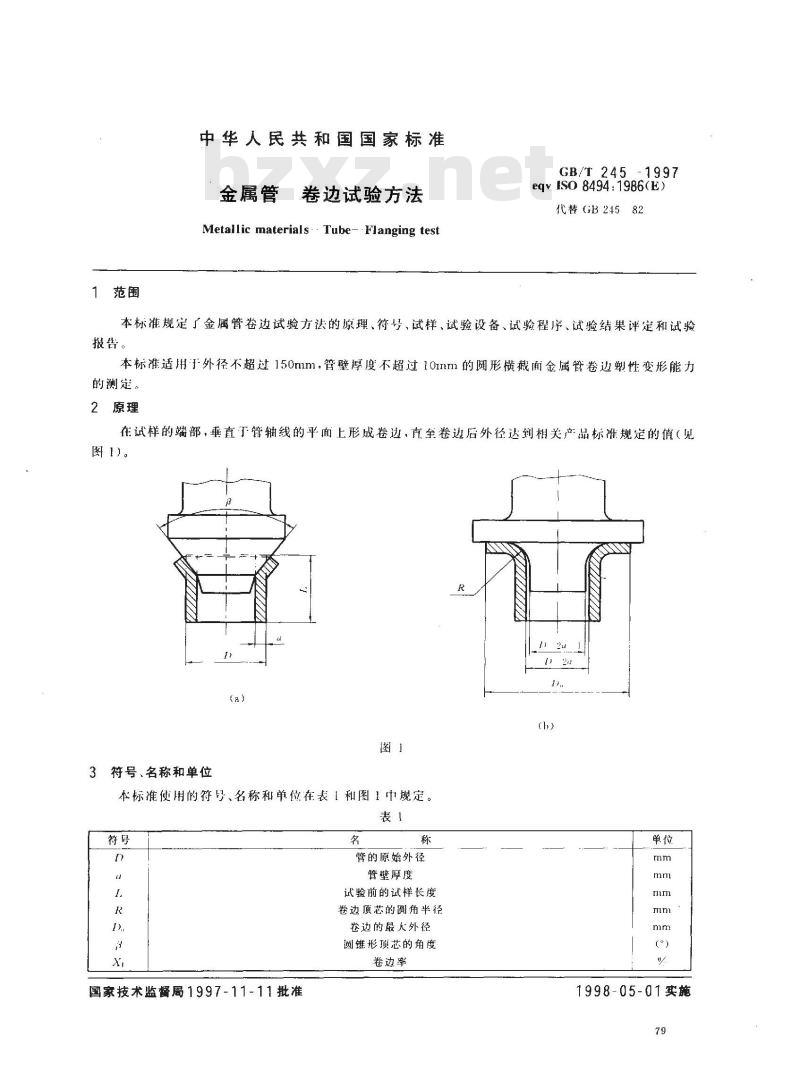

中华人民共和国国家标准
金属管
卷边试验方法
Metallic materials TubeFlanging testGB/T 245
eqvISO8494:1986(E)
代替GB24582
本标准规定了金属管卷边试验方法的原理、符号、试样、试验设备、试验程序、试验结果评定和试验报告。
本标准适用于外径不超过150mm，管壁厚度不超过10mm的阅形横裁面金属管卷边塑性变形能力的测定。
2原理
在试样的端部，垂直丁管轴线的平面上形成卷边，直至卷边后外径达到相关产品标准规定的值（见图1)。
3符号、名称和单位
本标准使用的符号、名称和单位在表1和图1中规定。表1
国家技术监督局1997-11-11批准名
管的原始外径
管壁厚度
试验前的试样长度
卷边顾芯的圆角半径
卷边的最人外径
圆锥形项芯的角度
卷边率
1998-05-01实施

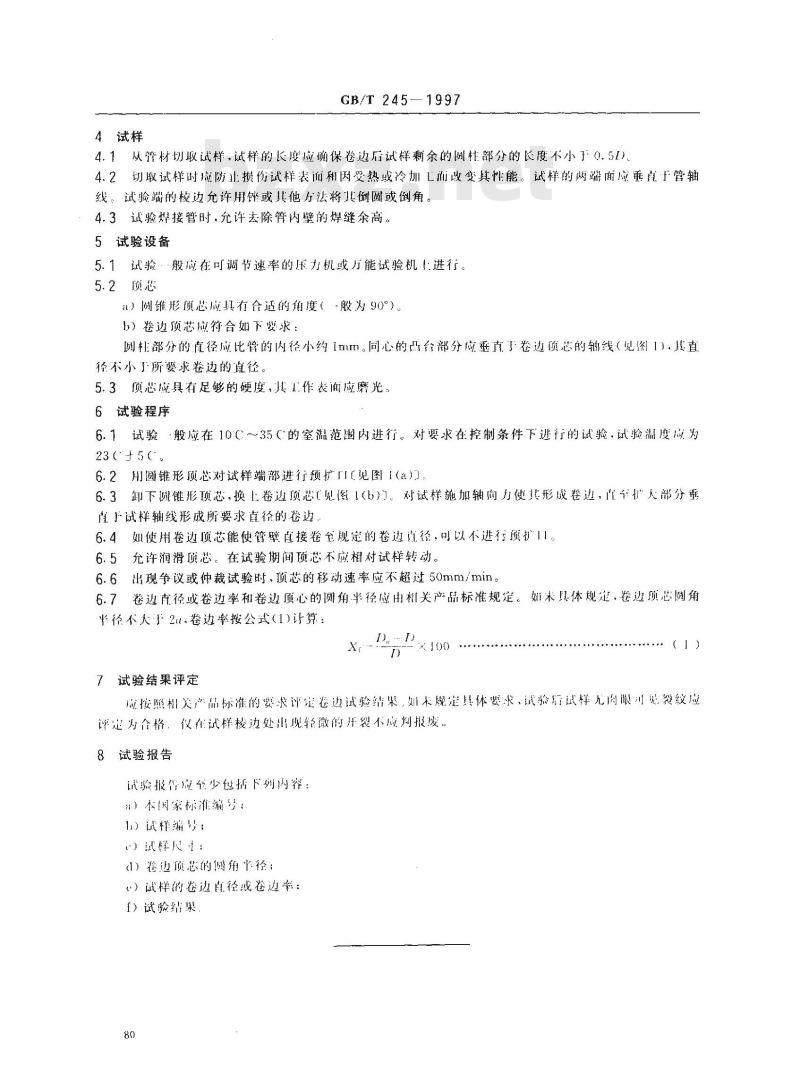

4试样
GB/T245—1997
4.1从弹材切取试样，试样的长度应确保卷边后试样剩余的厕柱部分的长度不小于0.51)4.2切取试样时应防山损伤试样装询和因受热或冷加L而改变其性能。试样的两端面应垂直管轴线。试验端的棱边允许用锉或其他方法将其倒圆或倒角。4.3试验焊接管时，允许去除管内壁的焊缝余高，5试验设备
5.1试验··般应在可调节速率的压力机或万能试验机1进行。5.2质芯
a）阅锥形顶芯应具有合适的角度（-股为90°）b）卷边顶芯应符合如下要求：
测柱部分的直径应比管的内径小约1mm。同心的凸台部分应垂真了卷边项心的轴线（见图1）其直径不小了所要求卷边的真径。
5.3顶芯应具有足够的硬度，其工作表面应磨光6试验程序下载标准就来标准下载网
6.1试验般应在10C～35C的室温范围内进行。对要求在控制条件下进行的试验，试验温度应为23(+5。
6.2用圆锥形顶芯对试样端部进行预扩【见图1（a）：6.3卸下圆锥形项芯，换上卷边顶芯见图1（b）。对试样施加辅向力使其形成卷边，门个扩人部分垂直于试样轴线形成所要求直径的卷边：6.4如使用卷边顶芯能使管壁直接卷至规定的卷边直径，可以不进行预扩！！。6.5允许润滑顶芯。在试验期间顶芯不应相对试样转动。6.6出现争议或仲裁试验时，顶芯的移动速率应不超过50mm/min。6.7卷边直径或卷边率和卷边顶心的圆角半径应用村关产品标准规定。如未具体规定，卷边顶芯圆角平径不大于2u.卷边率按公式（1)计算：Xr
试验结果评定
应按照相美产品标准的婴技评定卷边试验结集，如未规定具体要求，试验后试样无肉限河见裂纹应评定为合格，仪在试样棱边处用现轻微的开裂不应判报废。，8试验报告
试验报售应至少包括下列内容：a）本家标准编号：
）试样编号：
武样民
(）卷边顶芯的惯拜半径；
（）战样的卷边直径或卷边率：{）试验结集，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
