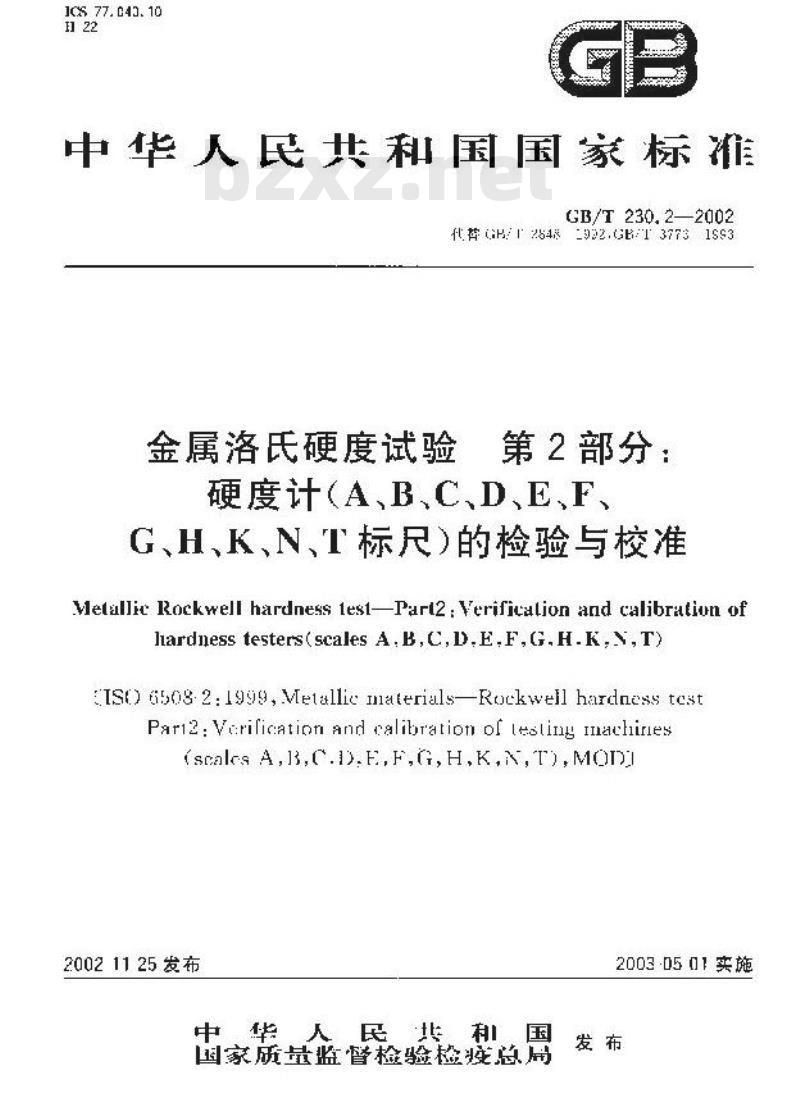

【国家标准(GB)】 金属洛氏硬度试验 第2部分: 硬度计(A、B、C、D、E、F、G、H、K、N、T标尺)的检验与校准

ICS 77.043.10
中华人民共和国国家标
GB/T230.2—2002
代# GH/1 284#-922.GE:T 3773 1SS3金属洛氏硬度试验第2部分：
硬度计(A、B、C、D、E、F、
G、H、K、N、T标尺)的检验与校准Melallic Roekwell hardness lesl-Pari2:Verificution and calibratiun oflardness testers(scales A.B,C,D.E.F,G.H.K.N,T)5ISt) 6o8.2:l999,Melallie materialsRockweil hardness testPari2:Verification and calibration of testing mnachires(scales A,,C.).E,F,r,H,K,N,T),MODI20021125发布
中华人民北和国
因家质最蓝臀稔验赖总属
2003·0501实施
G：」2金高落氏独度行检分为划一个部寸：第1部分试验法A,B,C,D,EF,C,.K,T 尺)一第部分：硬废计A、FCFF、,H，K、N\标尺：检验与校能；新部办标准硬款AB、D、.FG，K、V.T标尺>内称定。本部分为GB［230制2部分
GB/T230.2—2002
本部分修股标谁金属材料济独整第2部分：链度计ABEF,C,JI,K,T尺)的酸与校准其失义第版六部分足15014508-2：1599深用翻率出量情的，文本结构技术内容方而与IS5032：数但抵据找国有可标准的有关试定做了消辑性修改：中文锁片的小数点衍号”“代昔为义采压我激点符与“，“为上我巨关度标常练，教变：标牌名，会共，号要素和主放要景，统你为金演落氏地度试验”：
除185303-3：199的前言：
一在第章“制范注用文件中用了与5158-，1引用的国际标准对废的我国家标排，
本部升代有开变上B：23481SS2格氏质计技术条格和3T371表面法理型计技术条片
本部分国标准-致合产B/2918142G5/T773—两个独文的国家标限，划对它们了划投犬：
.收了名称：
调整「标准结均，合产了装术要意，便其可且际尔游的仪人勺容深导一效；一增加了前和言；
制除度尚轴度年度的期忘52—！的4！5:
别险广检险垢则、划实现则、股竞性，他装学技大要未（F5T2828-15S利6HT3773的等6室第章第8幸！.2
修收了化须要标长的“硬满\“示值保费“和“示值业复性”的质标（（下2M8--的和—的收的表5
增加？六头逆质含球（本版的3.2：小美」“检龄质能\的以定（版女第培而！范生陆示爱的量女巨“（本减的附录A：本部分为京A为机范环附录
长部由中国机部业次合会提山，本部分全国试验机标准社皮末要会出，本部分负责起单位：长自试验划研究所：太部分参加起草单位：时代黄川公、上海材和减整机厂，来州华伙试验仪器限公司GB/T235.2—2002
车前分士要起卓人：三学留、程式、“炜桑仪君，周会本部分所代荐环谨的历次法本发市书配：-G15 2X13158CB/T 28-9—1981,G3T 2H151998;GH 3773—18F3.G13/T 37731993,引
CB/7 230.22052
GI5：23本部分中的力怕是根据公力)值换案需米的：这力值在采国际并查制SI以前引用的。H了本部分决定国际标汇致仍保留这些惑，H单位建文的力估，国标雅在下一次修订时将要考虑引币战验梭效直效膜性的蓝处对垢关卒急度标尺所产生的影响：在时，随若函际标准的变化部分也将端忙的悠司试验时要间意，心B/一2本部分小采用融质合余或牛为卡头与使H球是等效的·记：需指出的是停用两种型的球进感测量公得出不回的能来，山
1范围
金虑洛氏硬度试验第2部分：硬度计GB/1230.22C02
A,B、C、D、E、F、G,I,K,N、T 标尺?的检验与校准GH：250的木部分数定了测点文使应件的条款通过的分的引用而为分的款。的引片性其随已所有的修单（不包活期误的率或版的火证压小实谢分，然效总报作大分达成协设的各为研变足凸使用这些之件的只新版本。礼品小注日期的引文件，片展新版本适月于部
GB/ 2C, 金属路氏硬息访验第部分:试验方伙(A,B,C,D、E、F.G、H.K、N、=标尺:CCB/- 2Sr. 1,IS( rbos I,luuu,Meral'ic aterialn Rocswel: hart:ess eat-Partl, Iaar methodslA,T!.,I,H.F.G.H.K.N.T),MM)G3/T20.3金层诺无靠度试验员3整分：标准链温克（A、FEKN，7标尺的[GB/T 23n.002,1st) 6:08 3:1993.MetaliicmalerialsRocael.hardnesx:cstPart3,Calibratiun u. refcrenec blocksrcaler A.B.f..D,F.F.di,H.K.N, .').M]C15T40.1-1999金牌组IC碍度试验第【部分：试验方达（ceVIS067-118S7(/7997地质金继氏地度试验）法（/7997187150287R：1州）（:6/13624试将机格验用洲力议的准（G/T135342000.idt150376：19933一要求
存疮验资民位展计以前，应对其起行检查以保证：现,望计安装确
）乐头主在其导向体中能编为动：玉义牢匠地志装计主轴托出；下载标准就来标准下载网
验的施加和涂无冲击或振动且不影响读数d
试详位多感架的究影不影收读效与带有将试摸频叫纠码工新的镀紧装置所，其e)
锁紫！成轻过总试力。机架货形的影听可通过给上灿表上个端面为球形的卡义（直径不小丁米代替原压头，过块压在后告上《当锁紫装置时要压锁紧置压准垫块方试上进行检查，上势热材及的咨民晓过不应」1R.测望表置内读数题示量对:2[5-盗病资1现度试监方法:和G:T111-91全属表+论氏硬度试减片注的非路T，并市资编为（D/3U（止份中）1
CDT 23C.2—2002
（施加若初试验力），在度地大土式验力能加前和卸除后，对带锁弱装胃的独优斗一者相关不应超过1.S路天单位：对带锁紧装置的硬废计州盖不应密斗3.5洛区单位：4直接检验
4.1总则
2.1.1白按检验宜准（>月1）的组范用内进行。如果卡比温度范用以外进：检验，刚查在检恰报益市注期，
4.1.2验和校准用的举具应能测照到用家制准4，1.主直接峻验包括：
试验力的校准：
[5压:的检验;
痕深刻装的校
以）盈环耐司拍检验。
4.2试力的效准
4.2.1对，初试完力下.（见4.2.4)月所使比的每一个总试验见4..5)片应进行阅试，只要能，就应在试验过程中上轴的整个够动范用内以定的间隔个其车少二个位置敏！这力的测量，初武验力意举少误得？
4.2.2试整力而通以下述两种方法之一测：符音现宗的」缆标范便力测：
月控应质量的破当过机减将世！准确到士2的力该力被测式验平街。
4.2.3在立轴的每一位置上务个试验力显决取三个详数，每次谈激之前的间上轴的移动方向应上试收付的移动方向致
4.2.4初试验（在三成力施加前和）的最人分关其标称偿的三2.%。4.2.5总试验F的最大差应为共标问的1.2，「的每一单个划值可虚在此元差之内.4.3五头的检验
4.3.1金刚石国锥至头（A1)N标尺）安检验以谁小头的可范件感效服交齐分述直接抢始可川接给察，4.3.11尽制压头的直接检器
4.3.1.1.1与1.机：床人深度范压相应的企刚不图维而和端球面完道为两血的结合应完全相司并应无衣血敏南.
4.3.1.2！实的影状可准接测量要州过划量其自投影解上闪投影进行检验。证量至少准压个等弱笔截而进行
4.3.1..3会长诉的座为131135
邻近给个处的乐而圆链可线度的拍差，在.4rm的最小长度内不虚起过c.32mm4.3.1.1.4金别饿体绍！头轴线（少点」的安装面的求角不应粗过0.5°：4.3.1.1.5压头内单需是或面，求而半元相州在4.3.1.1.2定义的客轴间越谢用的单个测量位而确定的。阅司心网的迹起运mm，罚单个测量度在（一以内。率单个测的平值在以内，
：：伴面半行能够迪迁测定儿范间投影箱东签与同心网两段张的交教而测得计：这车的羊-怕兰带~同心网中丝内平均五：2
4.3.1.2圆锥压头的间接检验
GU/T230.2—2002
汁由爱证什验出的使度值本值取决！4..1.1.和4.1.1.1.5中测定的盘估，而尺还取决下未而粗拍发，金刚行品轴心位置和金到州在压头使：的链装状况为检尬以的影顺，就在依据表，给山闪硬变水平述行标定的匹块标准决三对压头进行间接检终：或在给出等效的总痕度的四块标滞块上进行间接检验。表1不同标尺的蚀度水平
TIT4EN
讨于每一标准块，用被下头下山二个压点取得闲平均弹估用标准三头取将的三个三衰的平度值之差不应相差支，资质羊位。出被检求头下出为拍与标头压山的压痕方是相为
1述间要检验月硬使计其试验力的允专应符合以下说亲：F.: -1. 0%;
试验应按GR一。：选行
4.3.2球压头B、E、F、C、II、K、T标尺)钢球或硬质合金球）4, 3,2. 下为检临球,为尺[和便内,以：批中应随机选收一个样与已行试些,经应独变检差片的求应卡以剧除。
成应随光上光表面嵌路
传用者成测量球以保证意门满足以下费求，或盛以能详听满汇下咨亲的非我待域。2,3.2.3.1在不少于-个位置上处用-球的占径可其标称择之差应性表2给的充差以内，表2不向球直径的允差
资氏总授标民
4. 3. 2. 3. 2
录球的他接GT1312.：测定，升根据GP/T130.1—1S5S范附录R路出的由率范当的格T片，其排氏独度不显低于750HV10（见太）。未3月十确定球压头硬度的半均对角辖的估（IV)径
并在灯多水
券民义双8.07N_0)的在球1形效压能的产为对角或的量大的球
我质会球
CB/Y230.2—7002
2.3.2.3.3硬质合金求的为性如下：规度：接GB/T337测定，银氏硬变不应低下1500HV1C（变3）空度：w=（14.8=0.2）多/cm.
注·走右性化单裁分如下：
振化：W：
共也化物总盘
其徐部分
4.4压痕深度测量装置的校准
4.4.1三症深度测量装应通过以增加出度值的为间使，实产知的递增够效要，在不少于主个两（包含与常第你的低和效高便度租对完的间；上进行检验。4.4.？检验深度量装置月的仪器应其有！州m的准确度.对A.K标尺保质视当装置的不值在每-范围，净酸推确到工.1对N和T标只均应非确到005m.期沟C5标尺单假
4.4.3芳对三痕深度测款装置不能直接划行检物，换的方法是：通过用标他块和标准压头微碳度试验能对其过行同接检验（见，5.2），4.5试验循环时间的检验
试性循坏时应与61规完的试验循环心回一款，并应逆行训整住其不确定使在。
5接检验
5.1总则
同拨效验成在（23士5《的是度率田内：使月按（H：123U.3权起的标准规度块证行，如采在此益质范国院外进行格净，则应栏抢验报告中让5.2方法
5.2.1阅疫计的润接检验使压以下与。硬度计应对H将决用的每--个标尺进行检验。对十的抢验约际尺，床从表4规完的三个硬度范围中选用惊准成，弥准块的院心值应波近期使而许报限值。52对可常检，便度可以仅存-个配度的1边检变，检查的逆建偿要近似举十等试临的期一每信
5.23在存一极准块的或险前上，宽均句分布瓶压出九个巨痕，而且每个硬证离微总观测到心？称尺单位：作做而个长常以前，车少成压出所个初蛇压痘以保证硬度计工作自以及标准块、小头和试台定院：-确日我。这此创的起或的信集显忽略不计。成验应微GB/T21进行5. 3正复性
5.3.1将存一标施块土制步的你度值H，H，H，、H。H，按从小到大第培的次序排列.在见定的格收添件下，使息计药示亢重友色日下面的单确定！H. -H
工个压限的产均锂意直元下式计算：HH+HI +H,+M
式中H，.H：H，，，、为与五个症划查的地度值[s25前\\,
氏州标风
表4不同标尺的硬度逆图
氏快标尺
IG HRA~. HRA
- HRA--\: HRA
S: HRA--SE HRA
2C LIRJ.- 30 IiRK
S. 1Ik15.- TERb
KE [IRB--Ic HRB
2 HRC-.S? HKT
35 11FC --55 :11C.
GC HRd: --T?'TRE
-. HrI-- +? Hrt?
: HKI)-3 HRT?
C HRT-- HRT?
H 1IR.: 90 TRF
HR.-10n JIRE
S: HK3-.7E HKF
5* HR?..T? HKI
4 1IR --15: HK
3. HH.-b HRI.
-: HR..--\!: HRC.
: ERG -M IRC
NO 11RTI-- 94 HRH
96 JIRH--JCo HRH
GR/T 230,2—2002
标理的妞范
AU HRK--: HRE
S IR. HRK
95 INK.--I6S [IRK
C [IR1SN--?? HRI5N
78 HRISN--83 HR:5Y
30HRIUN-.0IHRI5N
4? 1IR3N-- 52 1I.0
5E HK$>N~ ?3 Hk.Y
74 HK$?y--8 HR.0
U IRIN3 RN
$211R5N~GI1RAJN
GS J1I5N-- 73 TIR4N
T: HRI5T--80 HR!b?
81 HRI5T'--87 HKI5'
88 HKI5- -.95 HkI5
4A 11RS3 -.5r HRSSI
5': HI$?--6: HR$?1
Y HH: --$2 HRHT
3I IIR43T.--54 IR4T
55 1R+T -72 T[R45T
5.3.？叫只被险更计内示值年性满是表5规定的要求.则定以为其垂复性合落：A.1利A.2中示出「原出的在主忘
5.4退差
规定的检验未件，度计的示值误由下面的量表示：5.4.1
个压怕乎使度使：
所用款限块标定的硬度值。
5.4.2映成计的示偿读券应在表给山的值以内：GR/T 23C.22002
咨民经理标所
表5度计充许的示值重复性和示使误考孙唯快的便世范田
X: HRA--S++HRA
:HRA~$83 HRA:
29 [11 -545 1R9
45 JIRR--80 HRP
OJIRE--100HKE
23 HRD- *TO HRC
C IIRI> 70 IR
-7C UR15 - 77 1RT:
7? Iilh-..2, e: Hr:
2 HK..~WIX: HRE
H: HRE--HU HR?
>97 FRP-200H2T
an Her:-.e? Iike
-50 G7: HRe
-7h Hhe.-WS+ HRD
IC HKF--IIC HRH
- $60 K
G0 JIPK --8n JIRK
IIRK-10n JIRK
其为平值。
以较太者为准。
检验周期
直接检验
下列情说记下宽近行享意控验：水位允记差济成单位
I!b HRA
±4 11krs
+3 T[RB
+2T[RP
+ # lkt:
+4 kt
二3:INK
=2 :IK
-2 HRN
便想计安装时经折即并主新装或改变户时：间度捡验果不合变时：
H病检始时间读过了12个月，
每改克接检验片实若应做间接检验。E
视皮充洋的小道空复能
6.8资几并立
e常及单
G\资氏位*
3,4r[3c-H或
[.氏中些
1.2路医车停\
3.34(13°—月）成
33. 34(13: -产)或
1单径
04(onk
2济位
sn.n6:H或
2.4滴：
6.2间接检验
CB/T230.2—202
两试间较检验的周期护水谢和迪变计被他月的次数而定，在任叫节说下该固期不应超过？·个月。
7检验报告和：或)校准证书
接鉴报告利或：校准证书险包含以下内密采用4部分，250.2：
检验方认（监接和(或>接检验)：硬型计的弥识资料；
检验能只标准块、禁准测力仪等）嵌检影的落匹处提标尺；
检验温度；
格峻结利：
检验F期和验测机构：
GB/T 23C.2—2002
【规范性附录）
硬度计的示估重衰性
图车.1和图4.2示出广弹度证充许的示值互女性5.5
洛压梗度（AB、D、上,上H和K标尺
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
