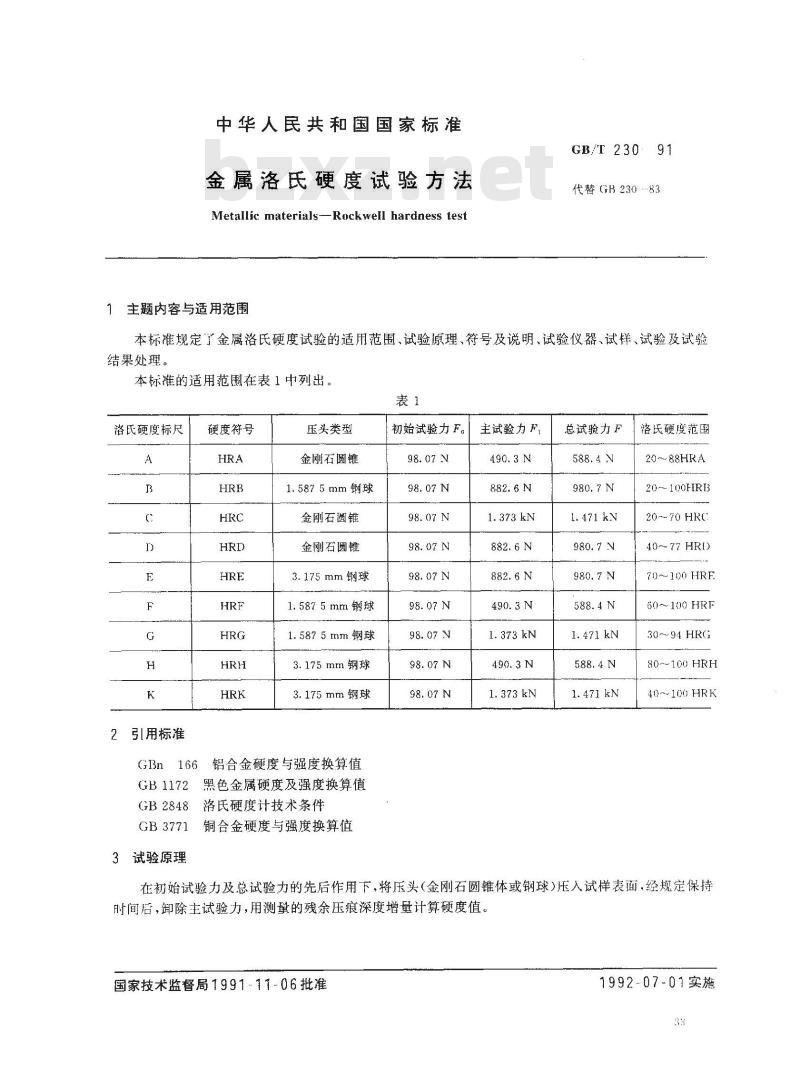

【国家标准(GB)】 金属洛氏硬度试验方法

中华人民共和国国家标准
金属洛氏硬度试验方法
Metallic materials-Rockwell hardness test主题内容与适用范围
GB/T 230
代替GB230-83
本标准规定了金属洛氏硬度试验的适用范围、试验原理、符号及说明、试验仪器、试样、试验及试验结果处理。
本标准的适用范围在表1中列出。表1
洛氏硬度标尺
引用标准
硬度符号
压头类型
金刚石圆锥
1.5875mm钢球
金刚石圜锥
金刚石圆锥
3.175mm钢球
1.5875mm钢球
1.5875mm钢球
3.175mm钢球
3.175 mm钢球
GIBn166铝合金硬度与强度换算值GB 1172
GB 2848
GB 3771
3试验原理
黑色金属硬度及强度换算值
洛氏硬度计技术条件
铜合金硬度与强度换算值
初始试验力F。
主试验力F
1. 373 kN
总试验力F
洛氏硬度范围
20～88HRA
20～100HRB
20~~70 HRC
40~~77 HRI)
70～100 HRE
60～100 HRF
30～~94 HRG
80~~100 HRH
40~-100 HRK
在初始试验力及总试验力的先后作用下，将压头(金刚石圆锥体或钢球)压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量计算硬度值。国家技术监督局1991~11-06批准1992-07-01实施

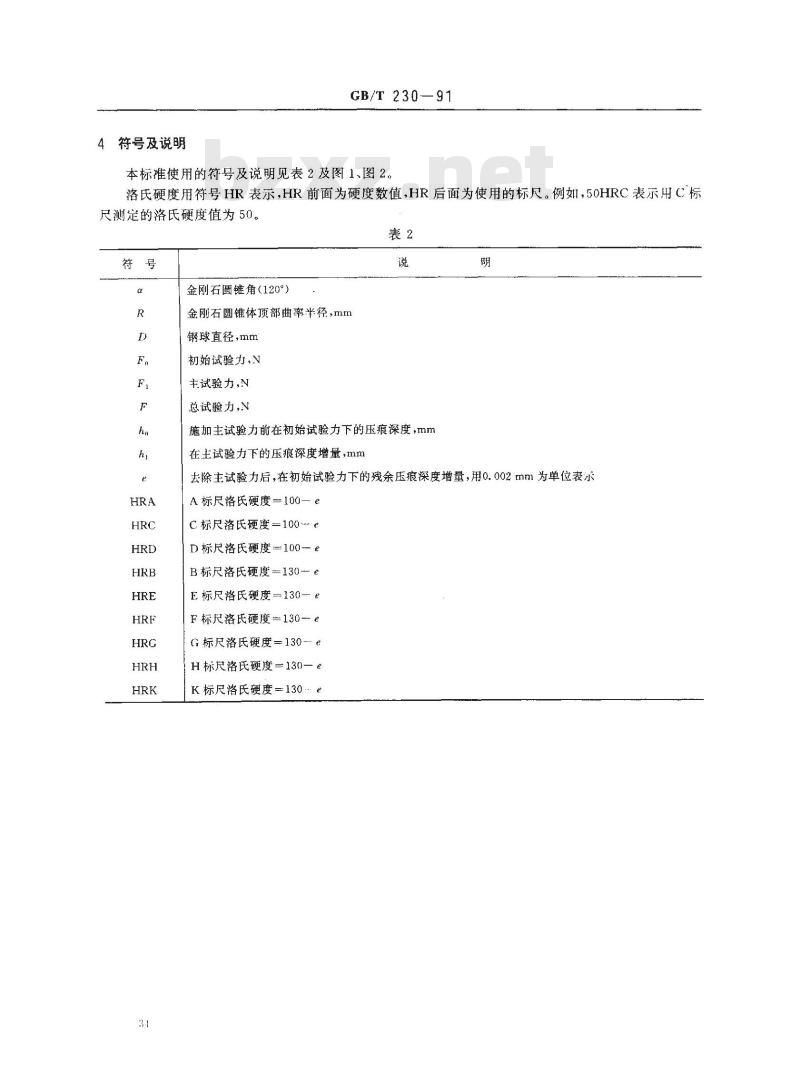

4符号及说明
GB/T 230—91
本标准使用的符号及说明见表2及图1、图2。洛氏硬度用符号HR表示，HR前面为硬度数值，HR后面为使用的标尺。例如，50HRC表示用C标尺测定的氏硬度值为50。
金刚石圆锥角（120°）
金刚石圆锥体顶部曲率半径，m
钢球直径，mm
初始试验力，V
主试验力，N
总试验力,N
施加主试验力前在初始试验力下的压痕深度，mm在主试验力下的压痕深度增量,mm明
去除主试验力后，在初始试验力下的残余压痕深度增量，用0.002mm为单位表尔A标尺洛氏硬度=100—e
C标尺洛氏硬度=100
D标尺氏硬度100—
B标尺洛氏硬度—130- e
E标尺洛氏硬度-130-e
F标尺洛氏硬度=130-e
G标尺洛氏硬度=130-e
H标尺洛氏硬度=130—。
K标尺洛氏硬度=130
GB/T 230-91

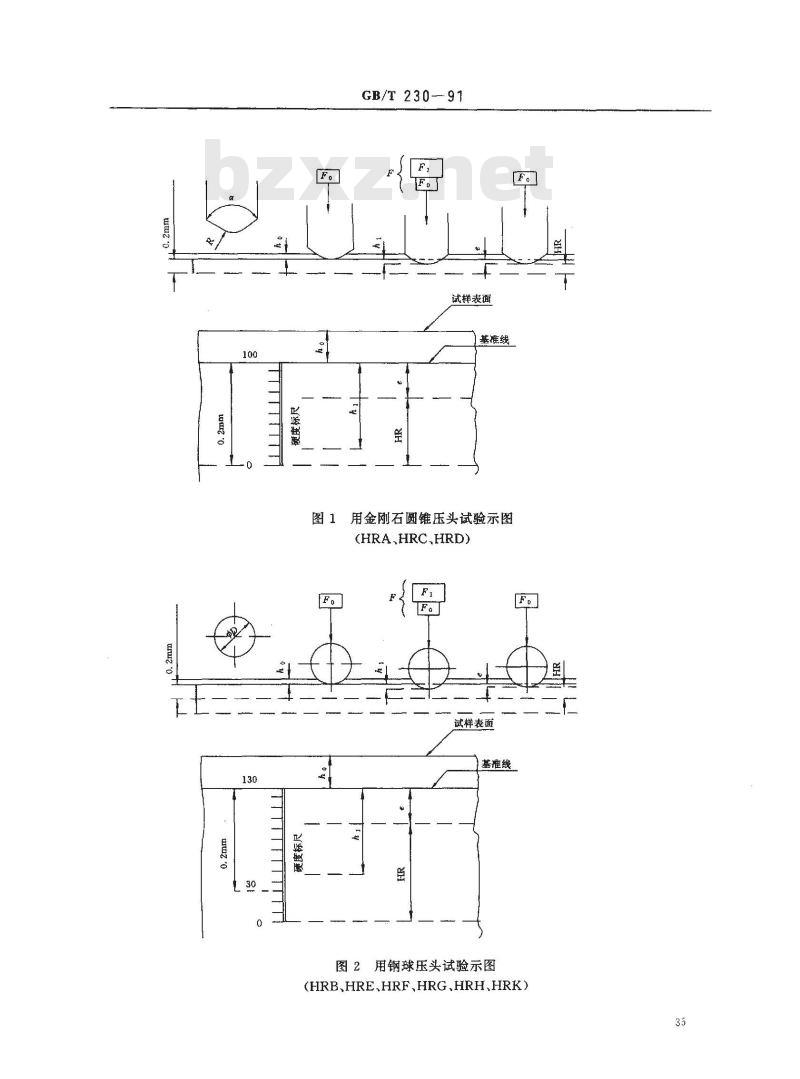

试样表面
基准线
图1用金刚石圆锥压头试验示图
(HRA、HRC、HRD)
试样表面
基准线
图2用钢球压头试验示图
(HRB、HRE、HRF、HRG、HRH,HRK)35

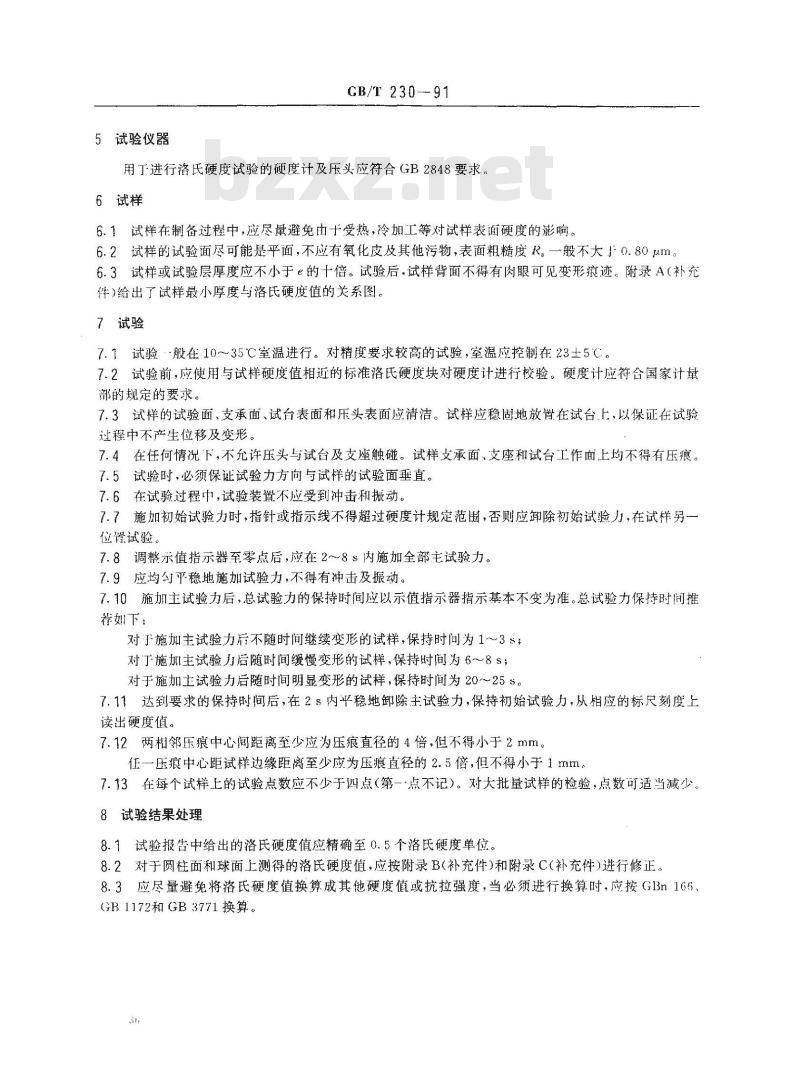

5试验仪器
GB/T 230--91
用丁进行洛氏硬度试验的硬度计及压头应符合GB2848要求。6试样
6，1试样在制备过程中，应尽量避免由十受热，冷加工等对试样表面硬度的影响。6.2试样的试验面尽可能是平面，不应有氧化皮及其他污物，表面粗糙度R.一般不大」0.80μm。6.3试样或试验层厚度应不小于e的十倍。试验后·试样背面不得有肉眼可见变形痕迹。附录A（补充件)给出了试样最小厚度与落氏硬度值的关系图。7试验
7.1试验般在10～35℃室温进行。对精度要求较高的试验，室温应挖制在23士5℃。7.2试验前，应使用与试样硬度值相近的标准洛氏硬度块对硬度计进行校验。硬度计应符合国家计量部的规定的要求。
7.3试样的试验面、支承面、试台表面和压头表面应清洁。试样应稳固地放置在试台上，以保证在试验过程中不产生位移及变形。
7.4在任何情况下，不允许压头与试台及支座触碰。试样支承面、支座和试台工作面上均不得有压痕。7.5试验时，必须保证试验力方向与试样的试验面垂直。7.6在试验过程中，试验装置不应受到冲击和振动。7.7施加初始试验力时，指针或指示线不得超过硬度计规定范围，否则应卸除初始试验力，在试样另一位瞿试验。
7.8调整示值指示器至零点后，应在2～88内施加全部主试验力。7.9应均匀平稳地施加试验力，不得有冲击及振动。7.10施加主试验力后，总试验力的保持时间应以示值指示器指示基本不变为准。总试验力保持时间推荐如下：
对于施加主试验力后不随时间继续变形的试样，保持时间为1～3s；对于施加主试验力后随时间缓慢变形的试样，保持时间为6～8s；对于施加主试验力后随时间明显变形的试样，保持时间为20～25s。7.11达到要求的保持时间后，在2$内平稳地卸除主试验力，保持初始试验力，从相应的标尺刻度上读出硬度值。
7.12两相邻压痕中心间距离至少应为压痕直径的4倍，但不得小于2mm。任一压痕中心距试样边缘距离至少应为压痕直径的2.5倍，但不得小于1mm。7.13在每个试样上的试验点数应不少于四点（第一~点不记）。对大批量试样的检验，点数可适当减少。8试验结果处理
8.1试验报告中给出的洛氏硬度值应精确至0.5个洛氏硬度单位。8.2对于圆柱面和球面上测得的洛氏硬度值，应按附录B（补充件）和附录C（补充件）进行修正。8.3应尽量避免将洛硬度值换算成其他硬度值或抗拉强度，当必须进行换算时，应按G13n166、GB1172和GB3771换算。
GB/T 230--91
附录A
试样最小厚度与洛氏硬度值关系图（补充件）
洛氏硬度
图A1用金刚石圆锥压头试验
(HRA、HRC、HRD)
GB/T230-91
图A2用钢球压头试验
落氏硬度
(HRB.HRE.HRF,HRG.HRH.HRK)
路氏硬度值bZxz.net
GB/T 230—91
附录B
凸圆柱面洛氏硬度修正值
(补充件）
表B1用金刚石圆锥压头试验
(HRA、HRC、HRD)
曲面半径mt
洛氏硬度值
洛氏硬度值
附加说明：
GB/T 230-91
用1.5875mm钢球压头试验
(HRB、HRF、HRG)
曲面半径，mm
附录C
凸圆球面洛氏硬度修正值（HRC）(补充件）
球体直径，mm
本标准由中华人民共和国冶金工业部提出。本标准由治金工业部钢铁研究总院负责起草。本标准主要起草人李久林。
本标准水平等级标记GB/T230-9111
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
