- GB/T 232-1999 金属材料 弯曲试验方法

【国家标准(GB)】 金属材料 弯曲试验方法
本网站 发布时间:
2024-07-31 03:17:21
- GB/T232-1999
- 现行
标准号:
GB/T 232-1999
标准名称:
金属材料 弯曲试验方法
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
1999-11-01 -
实施日期:
2000-08-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
204.52 KB
标准ICS号:
冶金>>金属材料试验>>77.040.10金属材料力学试验中标分类号:
冶金>>金属理化性能试验方法>>H23金属工艺性能试验方法
替代情况:
GB/T 232-1988采标情况:
eqv ISO 7438:1985

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了弯曲试验方法的原理、符号、试验设备、试样、试验程序、试验结果评定和试验报告。本标准适用于金属材料相关产品标准规定试样的弯曲试验,测定其弯曲塑性变形能力。但不适用于金属管材和金属焊接接头的弯曲试验。 GB/T 232-1999 金属材料 弯曲试验方法 GB/T232-1999

部分标准内容:
GB/T232—1999

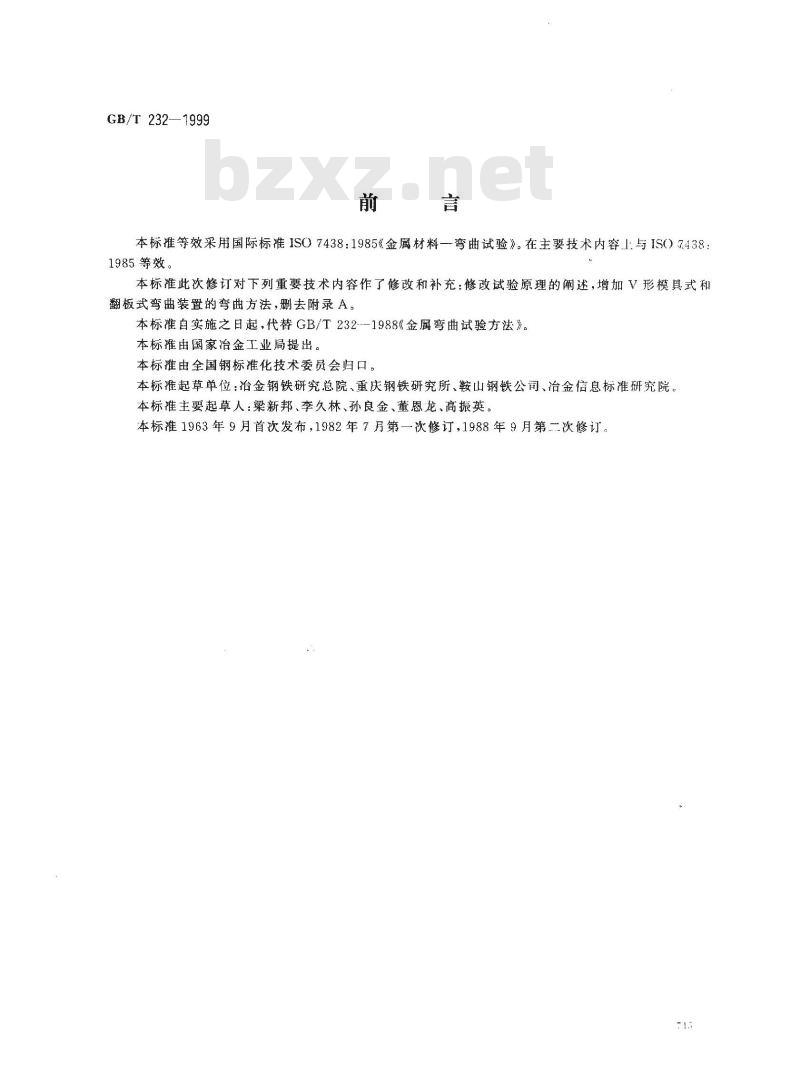

本标推等效采用国际标准ISO7438:1985《金属材料一弯曲试验》。在主要技术内容上:与IS07438:1985等效。
本标准此次修订对下列重要技术内容作了修改和补充:修改试验原理的阐述,增加V形模具式和翻板式弯曲装置的弯曲方法,删去附录A。本标准自实施之日起,代替GB/T232--1988《金属弯曲试验方法》。本标准由国家治金工业局提出。本标推由全国钢标准化技术委员会归口。本标准起草单位:治金钢铁研究总院、重庆钢铁研究所、鞍山钢铁公司、冶金信息标准研究院本标准主要超草人:梁新邦、李久林、孙良金、董恩龙、高振英。本标准1963年9月首次发布,1982年7月第一次修订,1988年9月第二次修订。1.
GB/T2321999

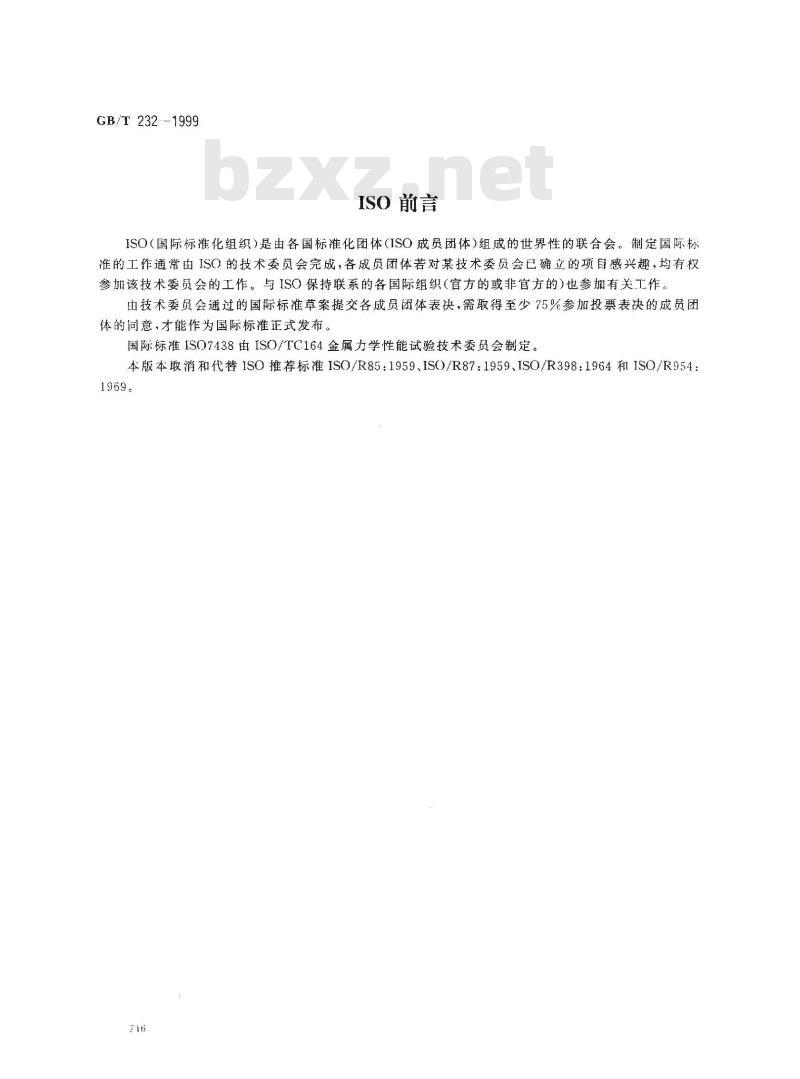

ISO前言
ISO(国际标准化组织)是由各国标准化团体(ISO成员团体)组成的世界性的联合会。制定国际标准的工作通常由ISO的技术委员会完成,各成员团体若对某技术委员会已确立的项目感兴趣,均有权参加该技术委员会的工作。与ISO保持联系的各国际组织(官方的或非官方的)也参加有关工作。由技术委员会通过的国际标准草案提交各成员团体表决,需取得至少75%参加投票表决的成员团体的同意,才能作为国际标准正式发布。国际标准ISO7438由ISO/TC164金属力学性能试验技术委员会制定本版本取消和代替1SO推荐标准ISO/R85:1959、ISO/R87:1959、ISO/R398:1964和ISO/R954:1969。

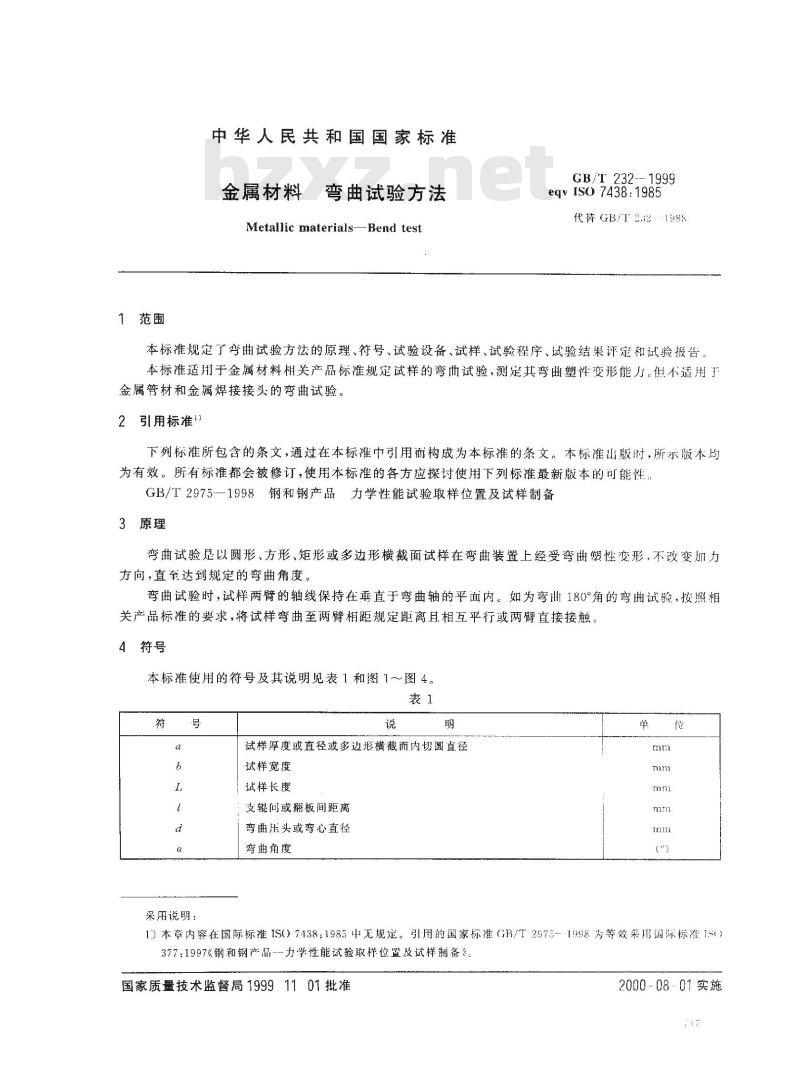

1范围
中华人民共和国国家标准
金属材料
弯曲试验方法
Metallic materials-Bend testGB/T 232--1999
eqyIS07438:1985
代替 GB/T 2.2 :1588
本标准规定了弯曲试验方法的原理、符号、试验设备、试样、试验程序、试验结果评定和试验报告。本标准适用于金属材料相关产品标准规定试样的弯曲试验,测定其弯曲塑性变形能力。但不适用于金属管材和金属焊接接头的弯曲试验。2
引用标准!
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准山版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2975-—1998钢和钢产品力学性能试验取样位置及试样制备3原理
弯曲试验是以圆形、方形、矩形或多边形横截面试样在弯曲装置上经受弯曲塑性变形,不改变加力方向,直至达到规定的弯曲角度。弯曲试验时,试样两臂的轴线保持在垂直于弯曲轴的平面内。如为弯曲180°角的弯曲试验,按照相关产品标准的要求,将试样弯曲至两臂相距规定距离且相互平行或两臂直接接触4符号bZxz.net
本标准使用的符号及其说明见表1和图1~图4。表1
采用说明:
试样厚度或直径或多边形横截面内切圆直径试样宽度
试样长度
:支辑问或翻板间距离
弯曲压头或弯心直径
弯曲角度
1)本章内容在国际标准IS()7438:1985中无规定。引用的国家标准(GB/T2575--1998为等效采用国际标准1)377:1997《钢和钢产品--力学性能试验取样位置及试样制备》。国家质量技术监督局19991101批准2000-08.01实施
GB/T232—1999

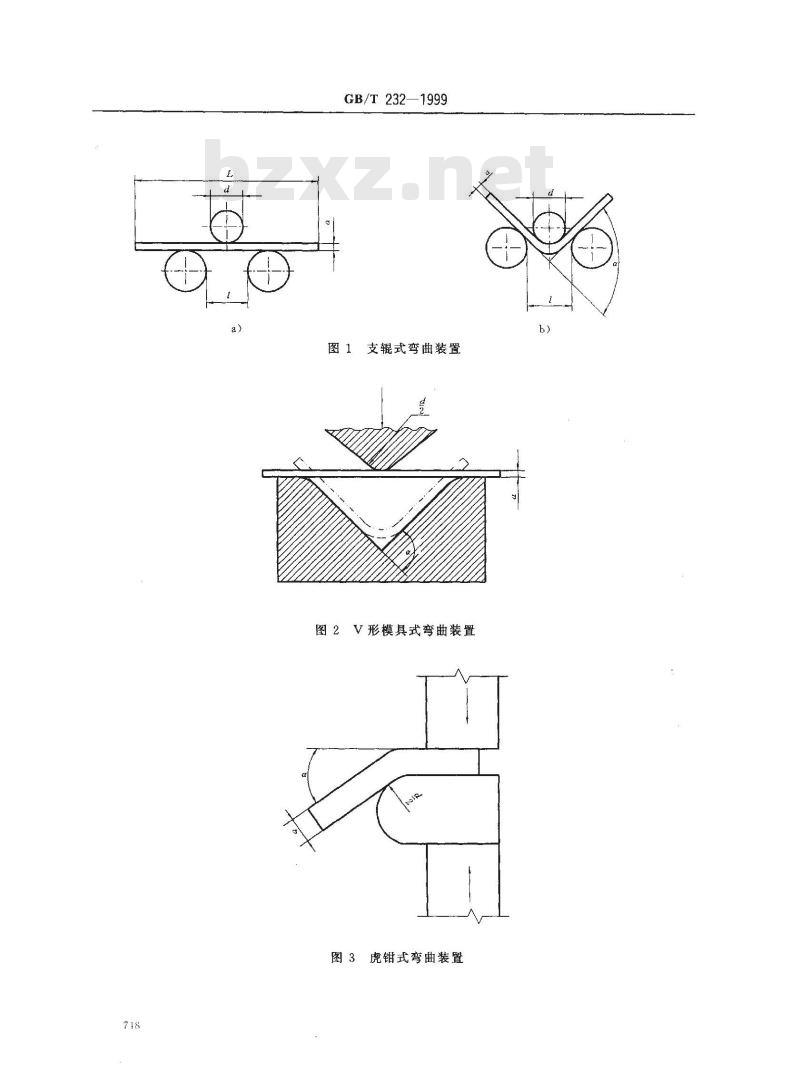

图1支辊式弯曲装置
图2V形模具式弯曲装置
图3虎钳式弯曲装置
5试验设备
GB/T232—1999

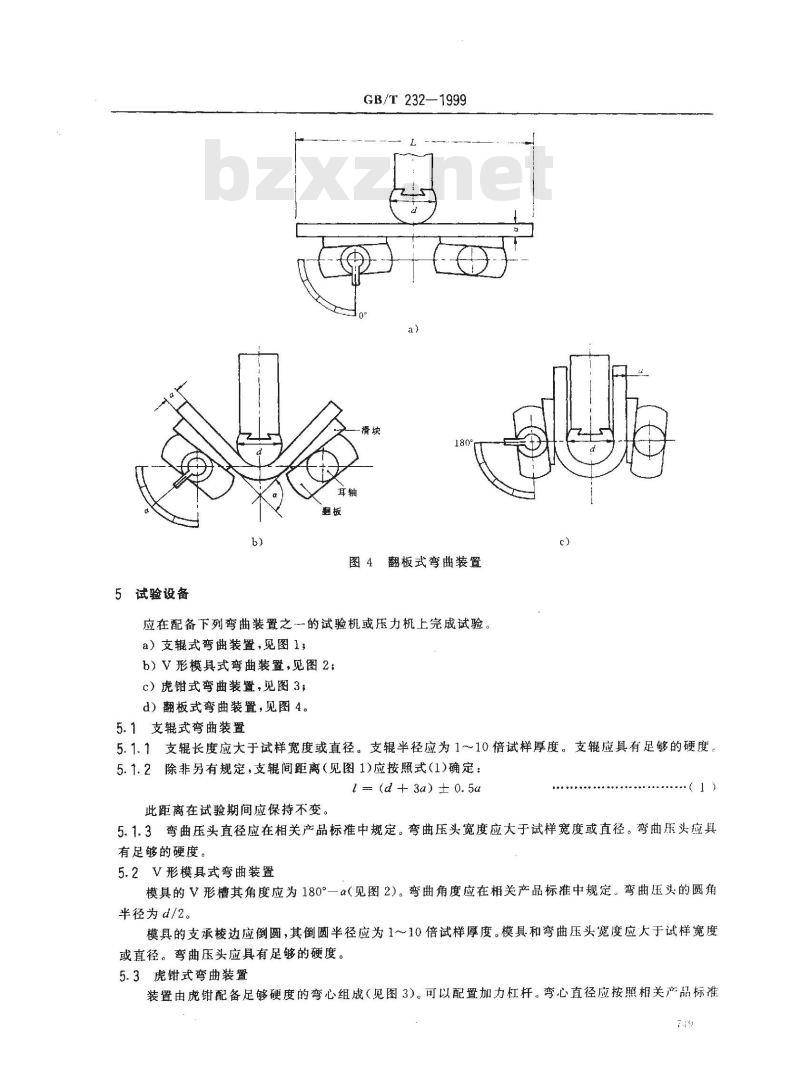

图4翻板式弯曲装置
应在配备下列弯曲装置之的试验机或压力机上完成试验,a)支辑式弯曲装置,见图1;
b)V形模具式弯曲装置,冕图2;c)虎钳式弯曲装置,见图3,
d)翻板式弯曲装置,见图4。
5.1支辊式弯曲装置
5.1.1支辑长度应大于试样宽度或直径。支辊半径应为1~10倍试样厚度。支辊应具有足够的硬度,5.1.2除非另有规定,支辊间距离(见图1)应按照式(1)确定:l = (d + 3a) + 0. 5a
此距离在试验期间应保持不变。5.1.3弯曲压头直径应在相关产品标准中规定。弯曲压头宽度应大于试样宽度或直径。弯曲压头应具有足够的硬度。
5.2V形模具式弯曲装置
模具的V形槽其角度应为180°一α(见图2)。弯曲角度应在相关产品标准中规定。弯曲压头的圆角半径为d/2。
模具的支承棱边应倒圆,其倒圆半径应为1~10倍试样厚度。模具和弯曲压头宽度应大于试样宽度或直径。弯曲压头应具有足够的硬度。5.3虎钳式弯曲装置
装置由虎钳配备足够硬度的弯心组成(见图3)。可以配置加力杠杆。弯心直径应按照相关产品标准要求,弯心宽度应人于试样宽度或直径。5.4翻板式弯油装置
GB/T232--1999
5.4.1翻板带有楔形滑块,滑块宽度应大于试样宽度或直径。块应具有足够的硬度,翻板固定在耳轴上,试验时能绕耳轴轴线转动。耳轴连接弯曲角度指示器,指示0°180°的弯出角度5.4.2翻板间距离应为两翻板的试样支承面同时垂直于水平轴线时两支承面间的距离,见圈4)。按照武(2)确定:
I(d÷ 2u)+e
式中:e可取值2~6 mm。
5.4.3弯曲压头直径应在相关产品标准中规定。弯曲压头宽度应大于试样宽度或直径。弯曲压头的压杆其厚度应略小于弯曲压头直径,见图4,弯曲压头应具有足够的硬度。6试样
6.1试验使用圆形、方形、矩形或多边形横截面的试样。样坏的切取位置和方向应按照相关产品标准的要求。如未具体规定,对于钢产品,应按照GB/T2975的要求。试样应通过机加工去除由了剪切或火焰切割等影响了材料性能的部分。6.2试样表面不得有划痕和损伤。方形、矩形和多边形横截面试样的棱边应倒圆,倒圆半径不超过试样厚度的1/10。棱边倒圆时不应形成影响试验结果的横向毛刺、伤痕或刻痕。6.3试样宽度应按照相关产品标准的要求。如未具体规定,试样宽度应按照如下要求:a)当产品宽度不大于20mm时,试样宽度为原产品宽度;6)当产品宽度大于20mm,厚度小于3mm时,试样宽度为20mm±5mm;厚度不小于3mml时:试样宽度在20~50mm之间。
6.4试样厚度或直径应按照相关产品标准的要求,如未具体规定,应按照以下要求。6.4.1对于板材、带材和型材,产品厚度不大于25mm时,试样厚度应为原产品的厚度;产品厚度大下25mm时,试样厚度可以机加工减薄至不小于25mm,并应保留-侧原表面。弯曲试验时试样保留的原表面应位于受拉变形一侧。
6.4.2直径或多边形横截面内切圆直径不大于50mm的产品,其试样横截面应为产品的横截面。如试验设备能力不足,对于直径或多边形横截面内切圆直径超过30~50mm的产品,可以按照图5将其机加工成横截面内切圆直径为不小于25mm的试样。直径或多边形横截面内切圆直径大于50mm的产品,应按照图5将其机加工成横截面内切圆直径为不小于25mm的试样。试验时,试样未经机加工的原表面应置于受拉变形的一侧。除非另有规定,钢筋类产品均以其全截面进行试验。6.5锻材、铸材和半成品,其试样尺寸应在交货要求或协议中规定。6.6非仲裁试验,经协议可以用大于6.3条和6.4条规定的宽度和厚度的试样进行试验:6.7试样长度应根据试样厚度和所使用的试验设备确定。采用图1和图4的方法时,可以按照式(3)确定:
L = 0.5元(d +a)+ 140 mm
式中:为圆周率.其值取3.1。
......( 3 )
采用说明:
17本条内穿在国际标准1SO7438:1985中无规定。翻板式弯曲装置按照第3章中规定的试验原理进行弯曲试验。与国际标准规定的原则要求无差异。750
7试验程序
25(最小)
GB/T232—-1999
图5减薄试样横截面形状与尺寸
7.1试验·-般在10~35C的室温范围内进行。对温度要求严格的试验,试验温度应为23C5C7.2由相关产品标准规定,采用下列方法之-完成试验。a)试样在图1、图2、图3或图4所给定的条件和在力作用下弯曲至规定的弯曲角度;b)试样在力作用下弯曲至两臂相距规定距离且相互平行[见图4c)和图77;c)试样在力作用下弯曲至两臂直接接触(见图8)。7.3试样弯曲至规定弯曲角度的试验,应将试样放于两支辊[见图1a或V形模具(见图2)或两水平翻板见图4a上,试样轴线应与弯曲压头轴线垂直,弯曲压头在两支座之间的中点处对试样连续施加力使其弯曲,直牵达到规定的弯曲角度。如不能直接达到规定的弯曲角度,应将试样置于两平行压板之间(见图6),连续施加力压其两端使进一步弯曲,直至达到规定的弯曲角度。7.4试样弯曲至180°角两臂相距规定距离且相互平行的试验,采用图1的方法时,首先对试样进行初步弯曲(弯曲角度应尽可能大),然后将试样置于两平行压板之间(见图6)连续施加力压其网端使进一步弯曲,直至两臂平行(见图7)。试验时可以加或不加垫块。除非产品标准中另有规定,垫块厚度等于规定的弯曲压头直径,采用图4的方法时,在力作用下不改变力的方向,弯曲直至达到180°角【见图4c)。7.5试样弯曲至两臂直接接触的试验,应首先将试样进行初步弯曲(弯曲角度应尽可能大)、然后将其置于两平行压板之间(见图6),连续施加力压其两端使进一步弯曲,直至两臂直接接触(见图8)。7.6可以采用图3所示的方法进行弯曲试验。试样一端固定,绕弯心进行弯曲,直至达到规定的弯曲角度。
7.7弯曲试验时,应缓慢施加弯曲力图6试样置于两平行压板之间
8试验结果评定
GB/T 232--1999
图7试样弯曲至两爵平行
图8试样弯曲至两臂直接接触
8.1应按照相关产品标谁的要求评定弯曲试验结果。如未规定具体要求,弯曲试验后试样弯曲外表面无肉眼可见裂纹应评定为合格。8.2相关产品标准规定的弯曲角度认作为最小值;规定的弯曲半径认作为最大值。9试验报告
试验报告至少应包括下列内容:a)本国家标准编号;
b)试样标识(材料牌号.炉号,取样方向等);c)试样形状和尺寸;
d)试验条件(弯曲压头直径或弯心直径,弯曲角度)e)试验结果:
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
