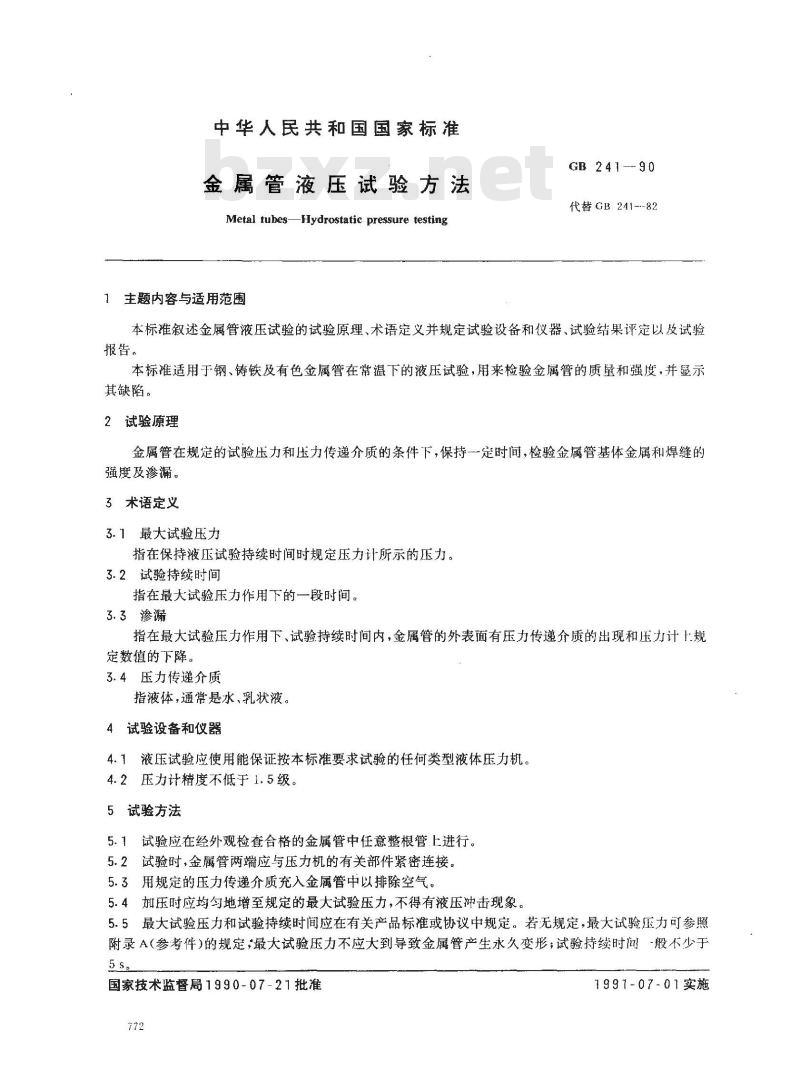

中华人民共和国国家标准
金属管液压试验方法
Metal tubes-Hydrostatic pressure testing主题内容与适用范围
GB 241—-90
代替GB211--82
本标准叙述金属管液压试验的试验原理、术语定义并规定试验设备和仪器、试验结果评定以及试验报告，
本标准适用于钢、铸铁及有色金属管在常温下的液压试验，用来检验金属管的质量和强度，并显示其缺陷。
2试验原理
金属管在规定的试验压力和压力传递介质的条件下，保持一定时间，检验金属管基体金属和焊缝的强度及渗漏。
3术语定义
3.1最大试验压力
指在保持液压试验持续时间时规定压力计所示的压力。3.2试验持续时间
指在最大试验压力作用下的一段时间。3.3渗漏
指在最大试验压力作用下、试验持续时间内，金属管的外表面有压力传递介质的出现和压力计十规定数值的下降。
3.4压力传递介质
指液体，通常是水、乳状液。
4试验设备和仪器
4.1液压试验应使用能保证按本标准要求试验的任何类型液体压力机。4.2压力计精度不低于1.5级。
5试验方法
5.1试验应在经外观检查合格的金属管中任意整根管上进行。5.2试验时，金属管两端应与压力机的有关部件紧密连接。5.3用规定的压力传递介质充入金属管中以排除空气。5.4加压时应均匀地增至规定的最大试验压力，不得有液压冲击现象。5.5最大试验压力和试验持续时间应在有关产品标准或协议中规定。若无规定，最大试验压力可参照附录A（参考件）的规定，最大试验压力不应大到导致金属管产生永久变形；试验持续时问-般不少于5s
国家技术监督局1990-07-21批准772
1991-07-01实施
GB 241 -90

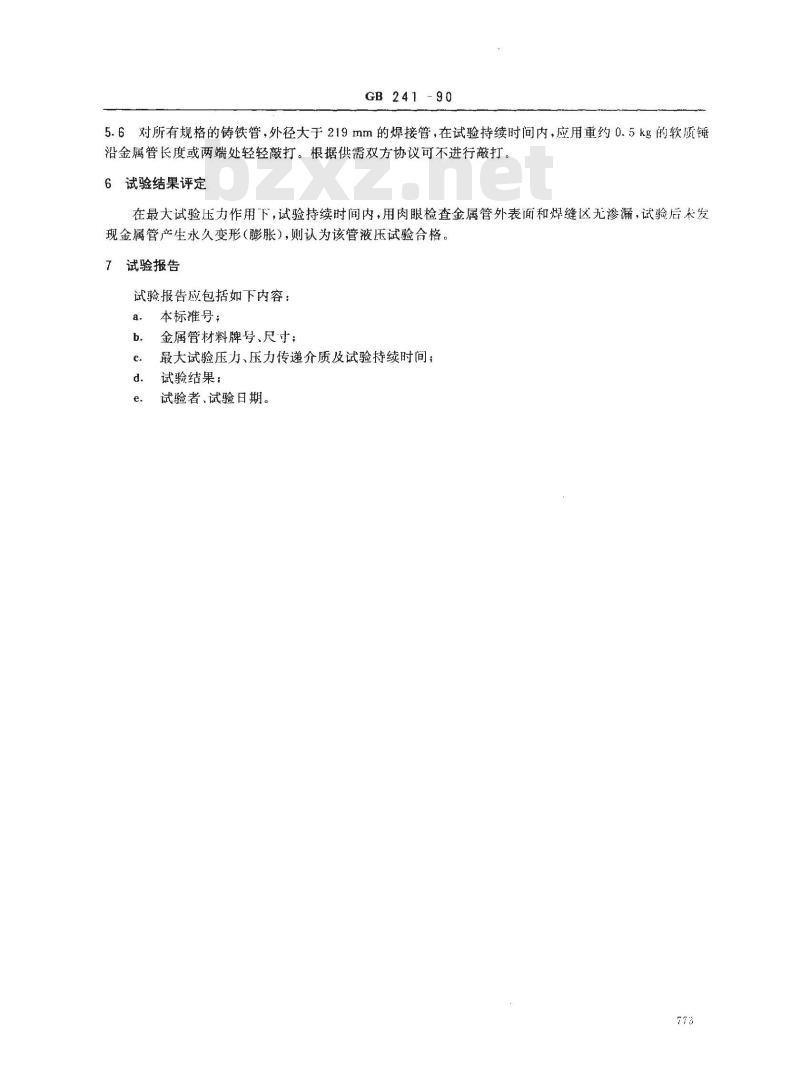

5.6对所有规格的铸铁管，外径大于219mm的焊接管，在试验持续时间内，应用重约0.5kg的软质锤沿金属管长度或两端处轻轻敲打。根据供需双方协议可不进行敲打。6试验结果评定下载标准就来标准下载网
在最大试验压力作用下，试验持续时间内，用肉眼检查金属管外表面和焊缝区无渗漏，试验后未发现金属管产生永久变形（膨胀），则认为该管液压试验合格。7
试验报告
试验报告应包括如下内容：
本标推号；
金属管材料牌号、尺寸；
最大试验压力、压力传递介质及试验持续时间：试验结果；
试验者、试验日期。
GB 241-90
附录A
最大试验压力
（参考件）
A1单金属焊接圆管、无缝圆管的最大试验压力按式（A1)计算：p
式中：P—最大试验压力,MPa;
g一允许应力,MPa;
S—金属管壁厚,mm;
D—金属管直径，mm。
或20MPa(取较小者）
α、S、D具体取值在有关标准或协议中规定。附加说明：
本标准由中华人民共和国治金工业部提出。本标准由首钢特钢公司、冶金部情报标准研究总所负责起草。本标准主要起草人王耀琨、白遒玲、王丽萍。本标准水平等级标记GB241—90I774
（A1)
