中华人民共和国国家标准
弹性垫圈技术条件鞍形、
波形弹性垫圈
Specifications for spring washers-Curved and wave spring washers本标准规定了鞍形和波形弹性垫圈的技术条件。引用标准
GB3525弹簧钢、工具钢冷轧钢带GB2066锡青铜带
金属洛氏硬度试验方法
GB90紧固件验收检查、标志与包装3技术要求
3.1材料、热处理和表面处理
垫圈的材料、热处理和表面处理按表1规定。表1
弹簧钢
铜及其合金
QSn 6. 5-0. 1(硬)
注：①垫圈镀锌后，必须立即进行驱氢处理。②热处理硬度供生产工艺参考。3.2性能
标准编号
GB3525
GR2066
UDC 621. 882. 4
GB94.3--87
代替 GB,957 - 76
有关部分
热处理
淬火并回火
HRC 40～50
面处理
镀锌钝化
3.2.1弹性：规格等于或大于4mm的垫圈应按4.1条进行弹性试验，试验后垫圈的高度H应不小于相应产品标准规定的Hmin。
3.2.2抗氢脆：规格等于或大于4mm的镀锌垫圈应按4.2条进行抗氢脆试验，试验时不得断裂3.3表面缺陷：垫圈不允许有裂缝、浮锈和影响使用的毛刺。4试验方法
4.1弹性试验：将垫圈按表2规定的试验载荷进行压缩，然后松开，测量其高度。国家标准局1987-02-05批准
1988-02-01实施
规格，mm
负载,N
规格，mm
负载,N
GB94.3---87
78 000
111000
146000
178000

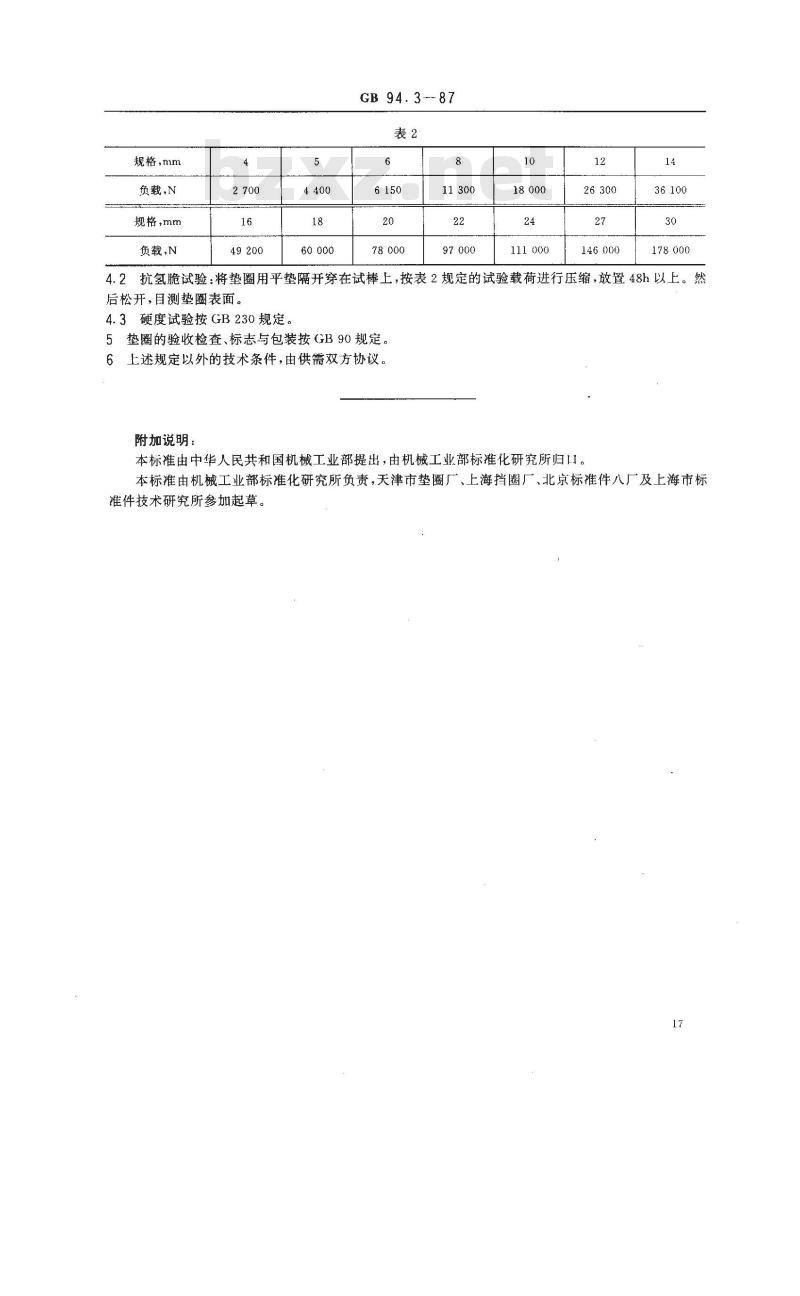

4.2抗氢脆试验：将垫圈用平垫隔开穿在试棒上，按表2规定的试验载荷进行压缩，放置48h以上。然后松开，目测垫圈表面。
4.3硬度试验按GB230规定。
垫圈的验收检查、标志与包装按GB90规定。5
上述规定以外的技术条件，由供需双方协议。附加说明：bzxZ.net
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责，天津市垫圈厂、上海挡圈厂、北京标准件八厂及上海市标准件技术研究所参加起草。
