【国家标准(GB)】 弹性垫圈技术条件 齿形、锯齿锁紧垫圈

1主题内容
中华人民共和国国家标准
弹性垫圈技术条件
齿形、
锯齿锁紧垫圈
Specifications for spring washers-Toothed lock and serrated lock washers本标准规定了齿形锁紧垫圈和锯齿锁紧垫圈的技术条件。2引用标准
弹簧钢、工具钢冷轧钢带
GB3525
GB2066
锡青铜带
GB230金属洛氏硬度试验方法
GB90紧固件验收检查、标志与包装3技术要求
3.1材料、热处理和表面处理
垫圈的材料、热处理和表面处理按表规定，材
弹簧钢
铜及其合金
QSn 6. 5-0.1(硬)
注：①垫圈镀锌后，必须立即进行驱氢处理②热处理硬度供生产工艺参考。3.2性能
标准编号
GB3525
GB2066
UDC621.882.4wwW.bzxz.Net
GB 94.2—87
代替GB957
有关部分
热处理
表面处理
淬火并回火
HRC40～50
镀锌钝化
3.2.1弹性：齿形锁紧垫圈应按4.1条进行弹性试验，试验后垫圈的高度应大于S+0.12mm；（S-材料的实际厚度）。
3.2.2韧性：齿形锁紧垫圈应按4.2条进行韧性试验，试验时不得断裂。3.2.3抗氢脆：镀锌齿形锁紧垫圈应按4.3条进行抗氢脆试验，试验时不得断裂。3.3表面缺陷；垫圈表面不允许有裂缝、浮锈和影响使用的毛刺。4试验方法

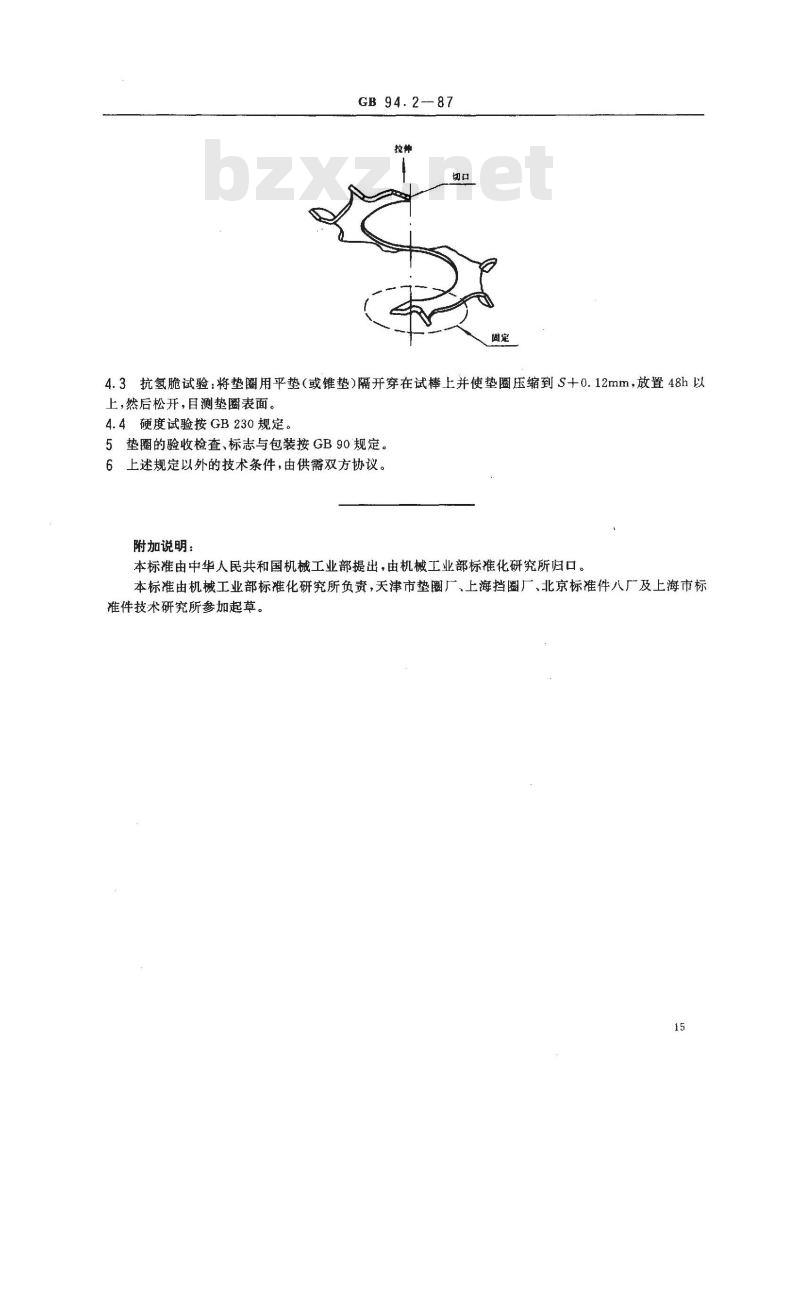

4.1弹性试验：将垫圈压缩到S+0.12mm，然后松开，测量其高度。对内、外齿锁紧垫圈，应在两平面间进行压缩。对锥形锁紧垫圈，应在相应的内、外锥面间进行压缩。4.2韧性试验：将垫圈齿圈切开，固定端，拉伸另一端，使其分开的距离约等于垫圈的内径，拉伸方向如下图所示。然后，日测垫圈表面。国家标准局1987-02-05批准
1988-02-01实施
4.3抗氢脆试验：将垫圈用平垫（或锥垫）隔开穿在试棒上并使垫圈压缩到S+0.12mm，放置48h以上，然后松开，目测垫圈表面。4.4硬度试验按GB230规定。
垫圈的验收检查、标志与包装按GB90规定。5
6上述规定以外的技术条件，由供需双方协议。附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责，天津市垫圜厂、上海挡圈厂、北京标准件八厂及上海市标准件技术研究所参加起草。
