【国家标准(GB)】弹性垫圈技术条件弹簧垫圈

本网站发布时间： 2024-07-31 05:14:40

GB/T94.1-1987
已作废
　点击下载此标准

基本信息

标准号：
GB/T 94.1-1987
标准名称：
弹性垫圈技术条件弹簧垫圈
标准类别：
国家标准(GB)
标准状态：
已作废
发布日期：
1987-02-05
实施日期：
1988-02-01
作废日期：
2009-02-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
63.69 KB

手机扫码下载更方便

标准分类号

标准ICS号：
机械系统和通用件>>紧固件>>21.060.30垫圈、锁紧件
中标分类号：
机械>>通用零部件>>J13紧固件

关联标准

替代情况：
替代GB 94-1976;被GB/T 94.1-2008代替

出版信息

页数：
3页
标准价格：
10.0 元

其他信息

首发日期：
1958-10-07
复审日期：
2004-10-14
起草单位：
机械委标准化所
发布部门：
中国机械工业联合会
主管部门：
中国机械工业联合会
相关标签：
弹性垫圈技术弹簧

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了弹簧垫圈的技术条件。 GB/T 94.1-1987 弹性垫圈技术条件弹簧垫圈 GB/T94.1-1987

标准内容

部分标准内容：

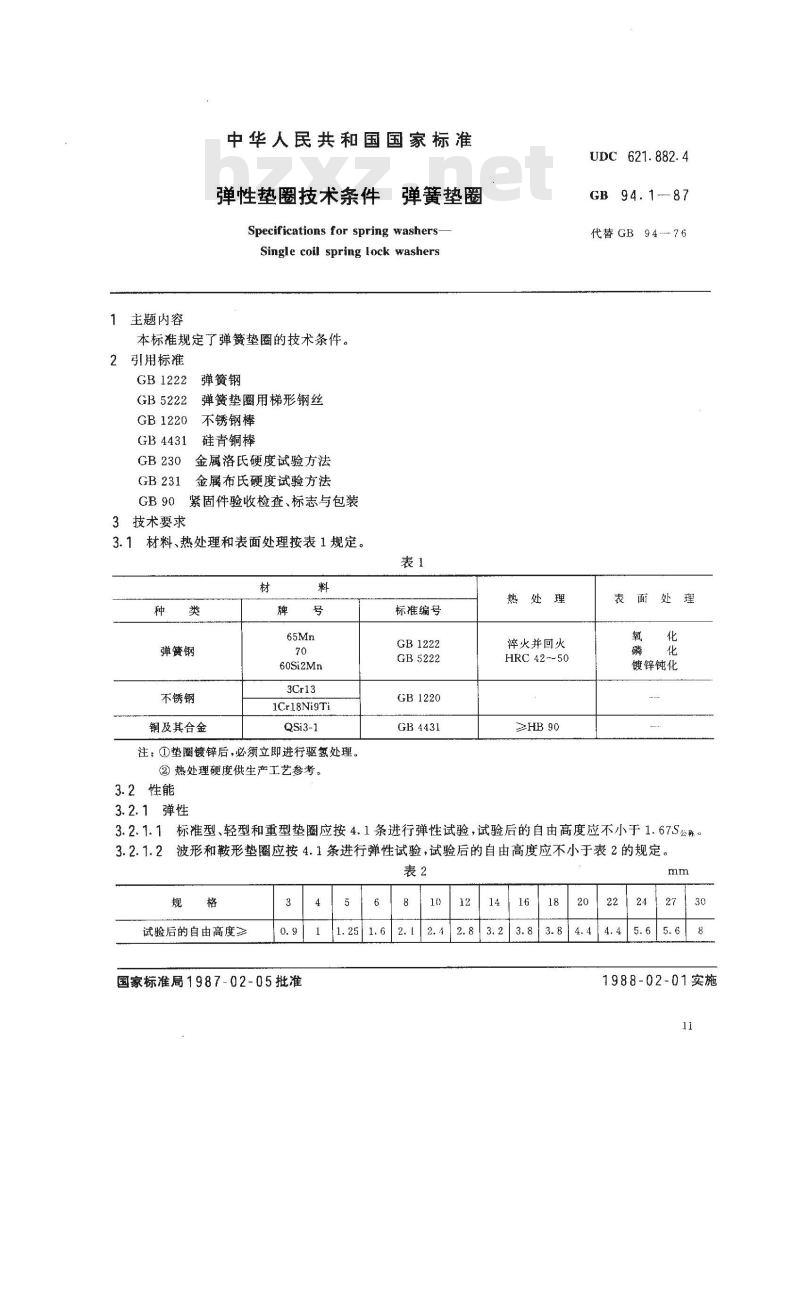

中华人民共和国国家标准
弹性垫圈技术条件
弹簧垫圈
Specifications for spring washers-Single coil spring lock washers主题内容
本标准规定了弹簧垫圈的技术条件。引用标准
GB1222
GB5222
GB1220
GB4431
弹簧钢
弹簧垫圈用梯形钢丝bzxZ.net
不锈钢棒
硅青铜棒
金属洛氏硬度试验方法
金属布氏硬度试验方法
紧固件验收检查、标志与包装
3技术要求
3.1材料、热处理和表面处理按表1规定。表1
弹簧钢
不锈钢
60Si2Mn
1Cr18Ni9Ti
铜及其合金
QSi3-1
注：①垫圈镀锌后，必须立即进行驱氢处理，②热处理硬度供生产工艺参考。3.2性能
3.2.1弹性
标准编号
GB1222
GB 5222
GB1220
GB4431
热处理
淬火并回火
HRC42～50
≥HB90
UDC 621.882.4
GB 94.1-87
代替GB94-76
表面处理
镀锌钝化
3.2.1.1标准型、轻型和重型垫圈应按4.1条进行弹性试验，试验后的自由高度应不小于1.67S公称3.2.1.2波形和鞍形垫圈应按4.1条进行弹性试验，试验后的自由高度应不小于表2的规定。表2
试验后的自由高度≥
国家标准局1987-02-05批准
20 1 222427
2.83.23.83.84.44.45.65.68
1988-02-01实施
GB 94.1—87
3.2.1.3不锈钢和铜垫圈的弹性由供需双方协议3.2.2韧性：垫圈应按4.2条进行韧性试验，钢垫圈扭至90°不锈钢和铜垫圈扭至45不得断裂；当扭断时，断面应平滑。
3.2.3抗氢脆：镀锌垫圈应按4.3条进行试验，试验后不得断裂。3.3表面缺陷：垫圈表面不允许有裂缝，浮锈和影响使用的凹痕.划伤、毛刺。3.4圆角：垫圈截面的内外圆角半径应不大于S公称/4。3.5滚花：垫圈外表面允许有轧压的花纹。4试验方法

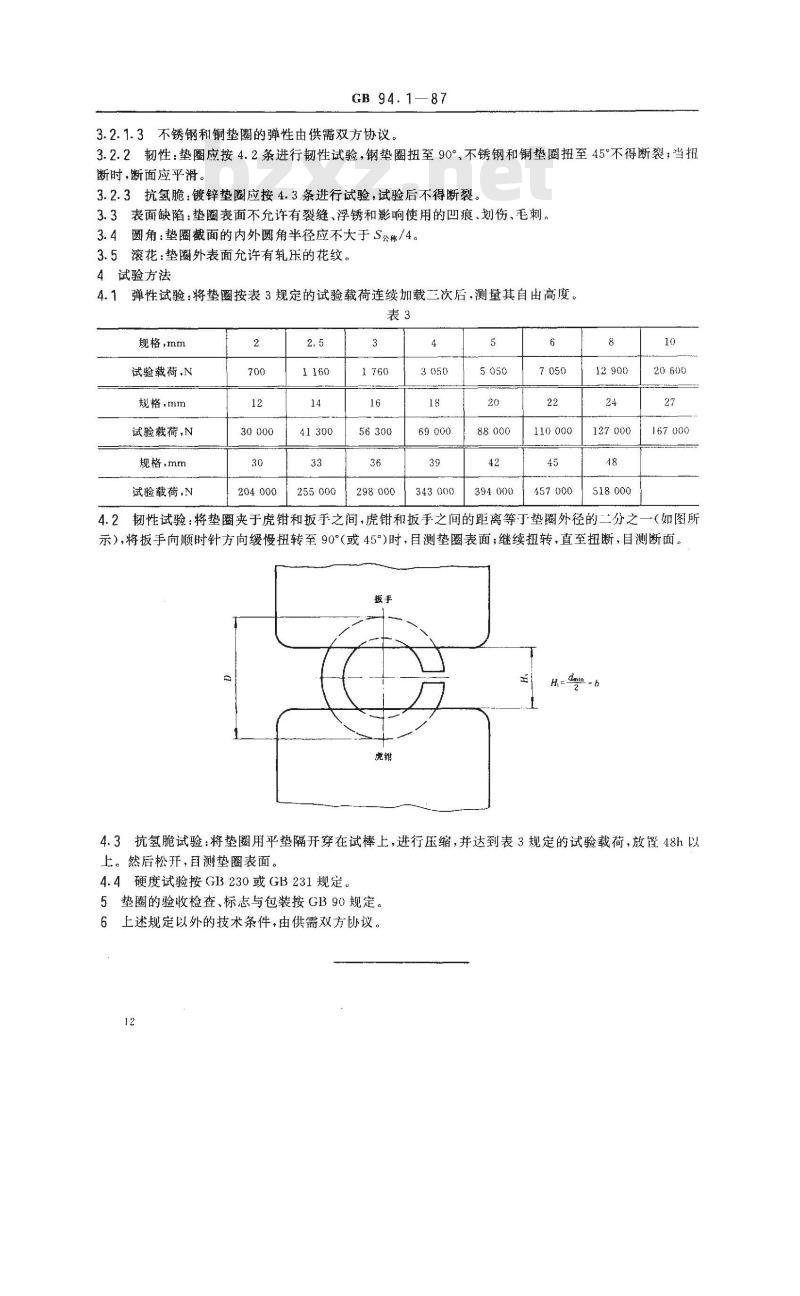

4.1弹性试验：将垫圈按表3规定的试验载荷连续加载三次后，测量其自由高度。表3
规格，mm
试验载荷,N
规格，mm
试验载荷,N
规格，mm
试验载荷,N
204 000
255000
298000
343000
394 000
110000
457000
127000
518000
167 000
4.2韧性试验：将垫圈夹于虎钳和扳手之间，虎钳和扳手之间的距离等丁垫圈外径的二分之一（如图所示），将扳手向顺时针方向缓慢扭转至90°（或45\)时，目测垫圈表面；继续扭转，直至扭断，目测断面。扳手
H= dmn  b
4.3抗氢脆试验：将垫圈用平垫隔开穿在试棒上，进行压缩，并达到表3规定的试验载荷，放置48h以上。然后松开，目测垫圈表面。4.4硬度试验按GB230或GB231规定，5垫圈的验收检查、标志与包装按GB90规定6上述规定以外的技术条件，由供需双方协议。12
附加说明：

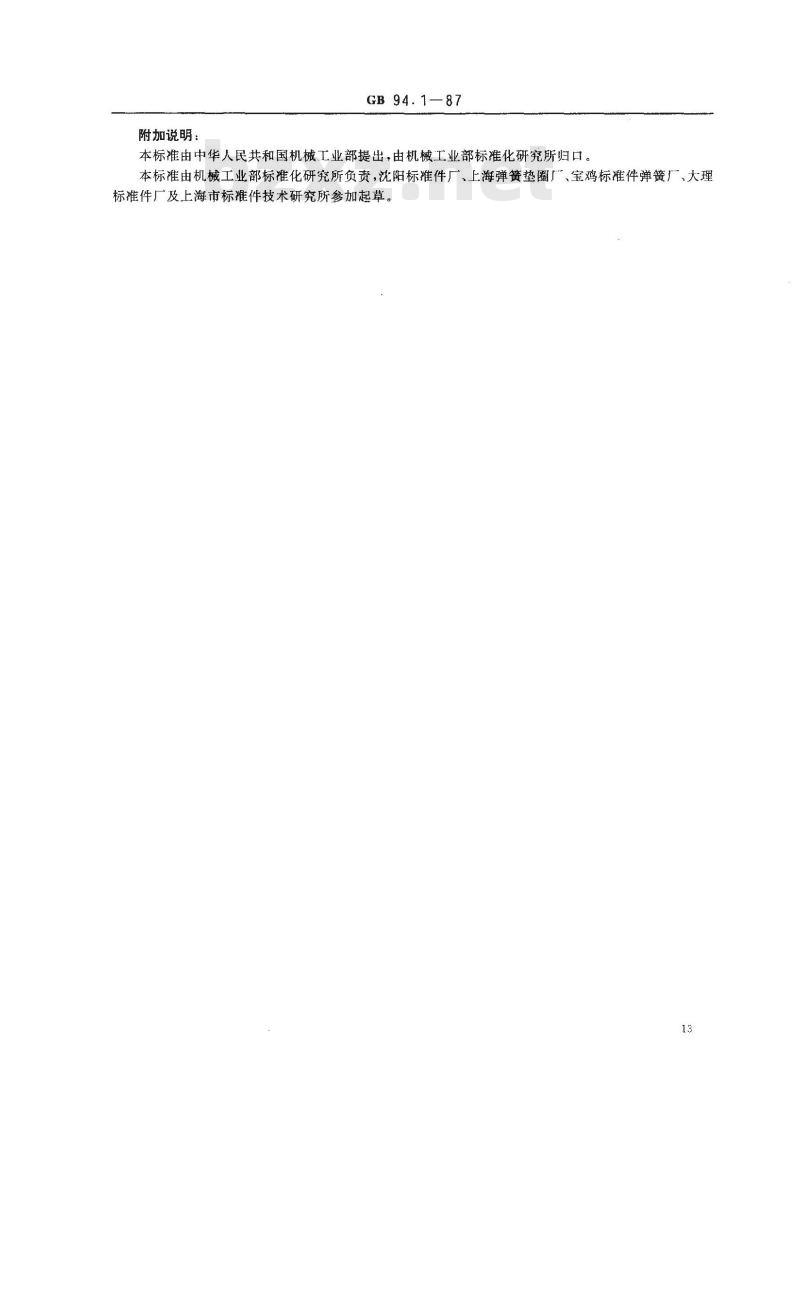

GB94.1—87
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责，沈阳标准件厂、上海弹簧垫圈厂、宝鸡标准件弹簧厂、大理标准件厂及上海市标摊件技术研究所参加起草。13
