【电子行业标准(SJ)】 洗衣机总装配线完好要求和检查评定方法

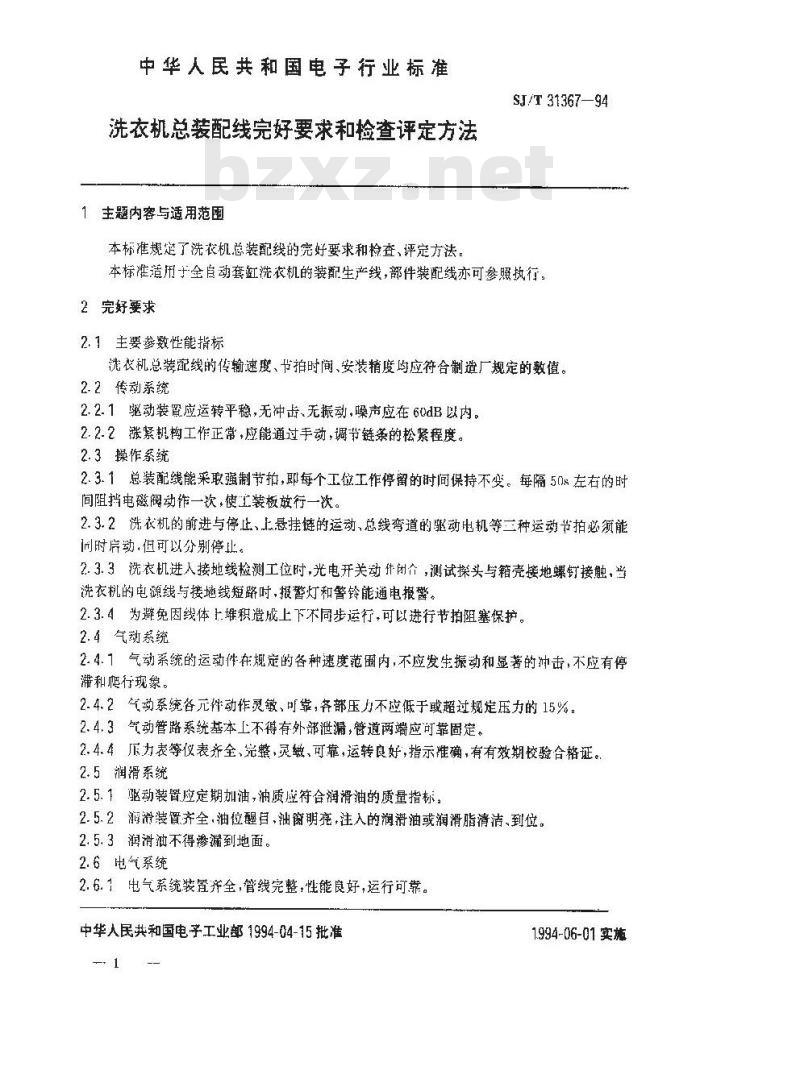

中华人民共和国电子行业标准
洗衣机总装配线完好要求和检查评定方法1主题内容与适用范围Www.bzxZ.net
本标准规定了洗衣机总装配线的完好要求和检查、评定方法。SJ/T31367—94
本标准道用于全自动套缸洗农机的装配生产线，部件装配线亦可参照执行。2完好要求
2.1主要参数性能指标
洗衣机总装配线的传输速度、节拍时间、安装精度均应符合制造厂规定的数值。2.2传动系统
2.2.1驱动装置应运转平稳，无冲击、无振动，噪声应在60dB以内。2.2.2涨紧机构工作正常，应能通过手动，调节链条的松紧程度。2.3操作系统
2.3.1总装配线能采取强制节拍，即每个工位工作停留的时间保持不变。每隔50左右的时间阻挡电磁阀动作一次，使工装板放行一次。2.3.2洗衣机的前进与停止、上悬挂链的运动、总线弯道的驱动电机等种运动节拍必须能间时启动但可以分别停止。
2.3.3洗衣机进人接地线检测工位时，光电开关动什闭介，测试探头与箱壳接地螺钉接触，当洗衣机的电源线与接地线短路时，报警灯和警铃能通电报警。2.3.4为避免因线体上堆积造成上下不同步运行，可以进行节拍阻塞保护。2.4气动系统
2.4.1气动系统的运动件在规定的各种速度范圈内，不应发生振动和显著的冲击，不应有停滞和爬行现象。
2.4.2气动系统各元件动作灵敏、可靠，各部压力不应低于或超过规定压力的15%。2.4.3气动管路系统基本上不得存外部泄漏，管道两端应可靠固定。2.4.4厉力表等仪表齐全、完整，灵嫩、可靠，运转良好，指示催确，有有效期校验合格证。2.5润滑系统
2.5.1驱动装置应定期加油，油质应符合润滑油的质量指标，2.5.2润滑装置齐全·油位醒目，油窗明亮，注入的润滑油或润滑脂清洁、到位。2.5.3润滑油不得渗漏到地面。
2.6电气系统
2.6.1电气系统装置齐全，管线完整，性能良好，运行可靠。中华人民共和国电予工业部1994-04-15批准1
1.994-06-01实施

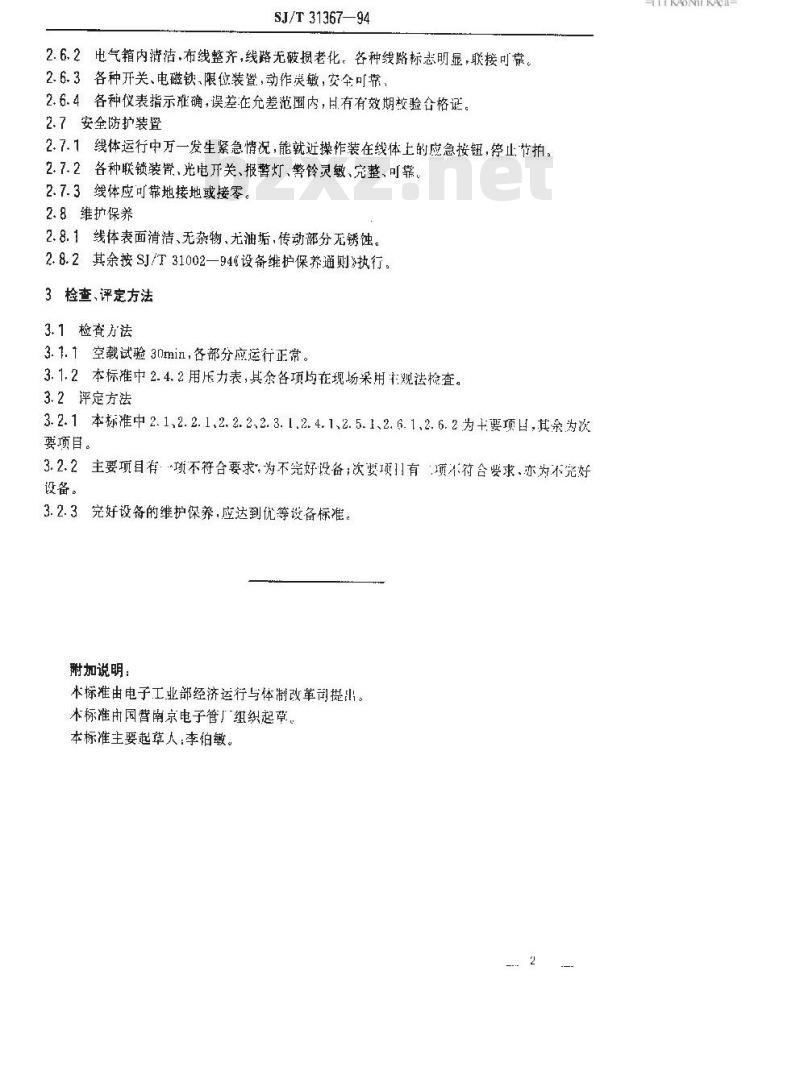

SJ/T 31367—94
2.6.2电气箱内清洁.布线整齐，线路无被损老化。各种线略标志明显，联接可靠。2.6.3各种开关、电磁铁、限位装置，动作炭敏，安全可靠2.6.4各种仪表指示准确，误差在允差范围内，且有有效期校验合格证。2.7安全防护装置
2.7.1线体运行中万一发生紧急情况，能就近操作装在线体上的应急按钮，止节拍。2.7.2各种联锁装胃、光电开关、报薯灯、警铃灵敏、完整、可靠2.7.3线体应可靠地接地或接零。2.8维扩保养
2.8.1线体表面清洁、无杂物、无油垢，传动部分无锈蚀。2.8.2其余按SJ/T31002—94设备维护保养通则》执行。3检查、评定方法
3.1检查方法
3.1.1空载试验30min，各部分应运行正常。3.1.2本标准中2.4.2用压力表，其余各项均在现场采用观法检查。3.2评定方法
3.2.1本标准中2.1、2.2.1、2、2.2、2.3.1.2.4.1、2.5.1、2.6.1、2.6.2为+要项日，其余为次要项目。
3.2.2主要项目有“项不符合要求，为不完好设备；次要项有项不符合要求，亦为不完好设备。
3.2.3完好设备的维护保养，应达到优等设备标准，附加说明：
本标准由电子工业部经济选行与体制改革司提出。本标准由国营南京电子管厂组织起草。本标准主要起草人：李伯敏。
