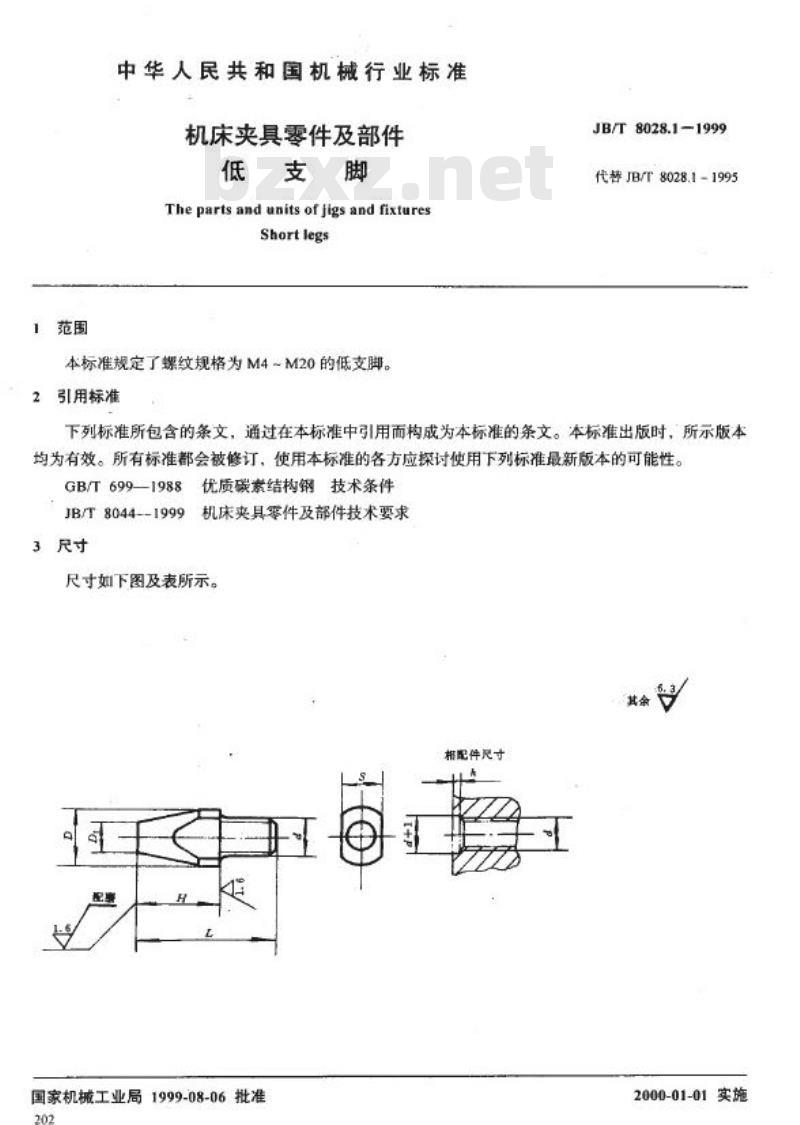

中华人民共和国机械行业标准
机床夹具零件及部件——低支脚
(The parts and units of jigs and fixtures - Short legs)

ICS 25.080.01
发布日期：1999-08-06
实施日期：2000-01-01
国家机械工业局

1 范围
本标准规定了螺纹规格为 M4~M20 的低支脚。

2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
- JB/T 8028.1-1999 (代替 JB/T 8028.1-1995)
- GB/T 699-1988 优质碳素结构钢技术条件
- JB/T 8044-1999 机床夹具零件及部件技术要求

3 尺寸
尺寸如下图及表所示：

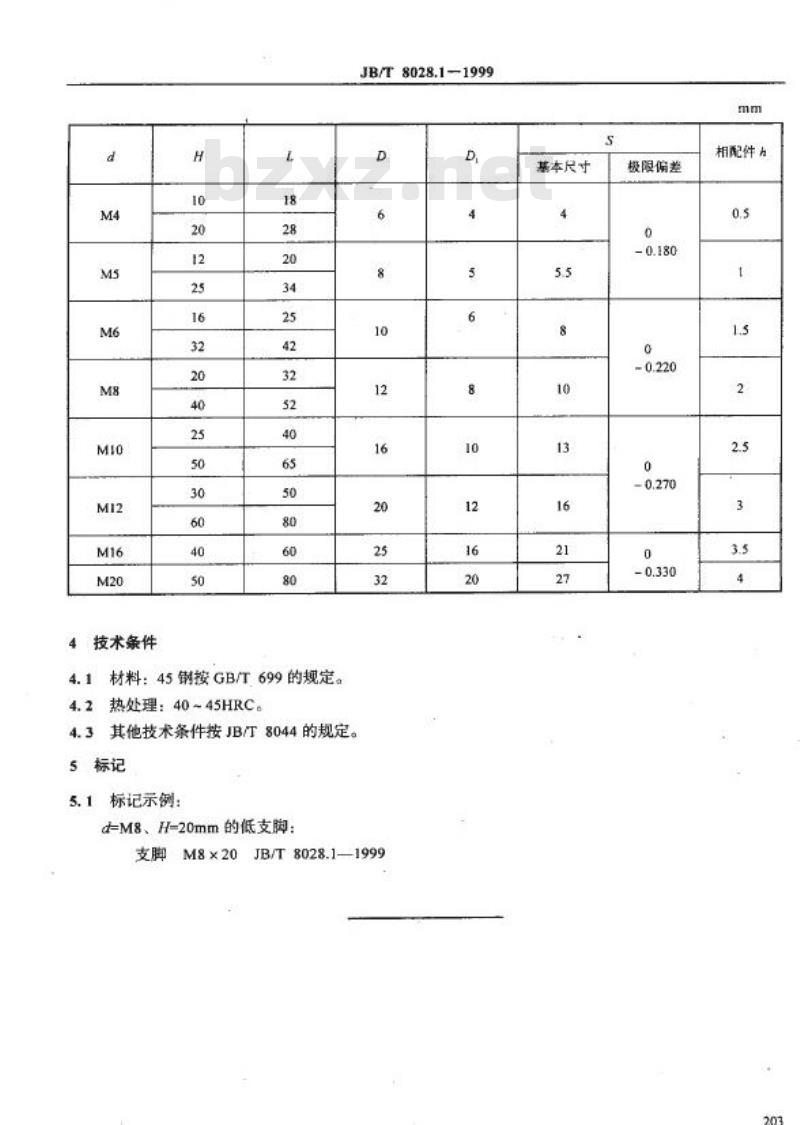

| 螺纹规格 | H (mm) | 其他尺寸 (mm) |
| :--- | :--- | :--- |
| M4 | 10 | 20 |
| M5 | 12 | 25 |
| M6 | 16 | 32 |
| M8 | 20 | 40 |
| M10 | 25 | 50 |
| M12 | 30 | 60 |
| M16 | 40 | 80 |
| M20 | 60 | 80 |

4 技术条件
4.1 材料：45钢，按 GB/T 699 的规定。
4.2 热处理：40~45HRC。
4.3 其他技术条件按 JB/T 8044 的规定。

5 标记
5.1 标记示例：
对于 d=M8、H=20mm 的低支脚，标记如下：
JB/T 8028.1—1999
支脚M8×20
JB/T 8028.1—1999
