【建筑材料行业标准(JC)】 混凝土多孔砖

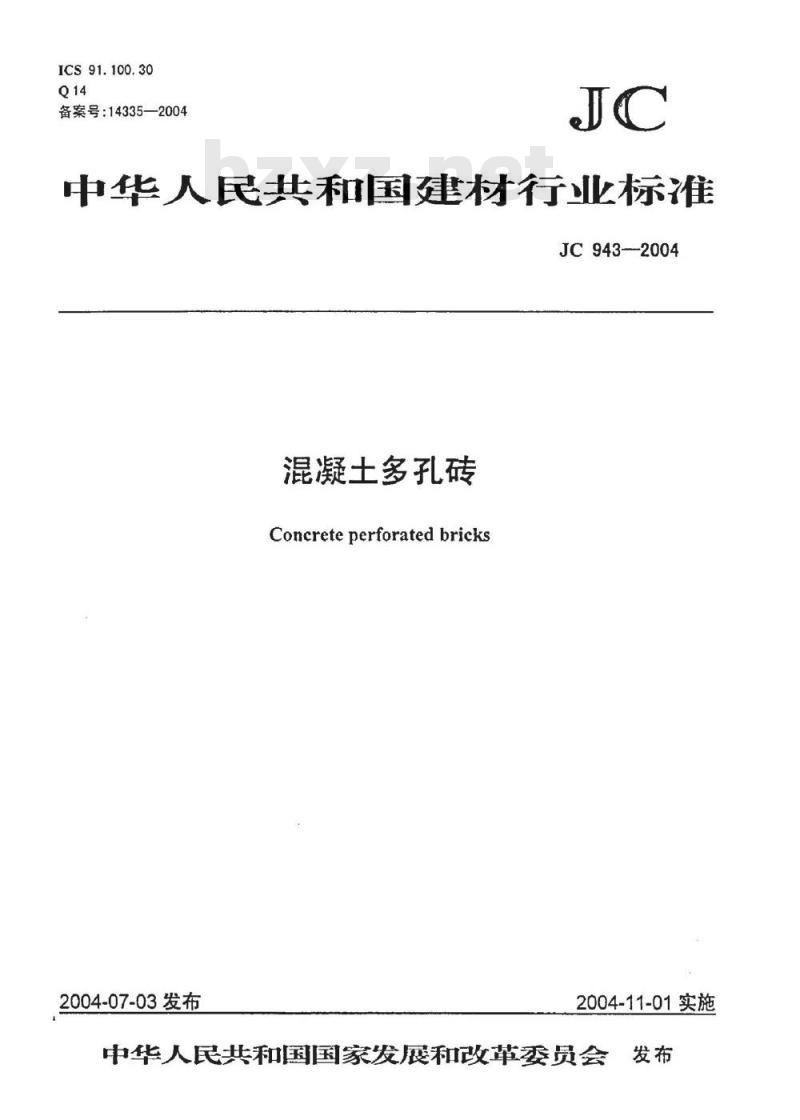

ICS 91.100.30
备案号：14335—2004
中华人民共和国建材行业标准
JC 943—2004
混凝土多孔砖
Concreteperforated bricks
2004-07-03发布
2004-11-01实施
中华人民共和国国家发展和改革委员会发布前

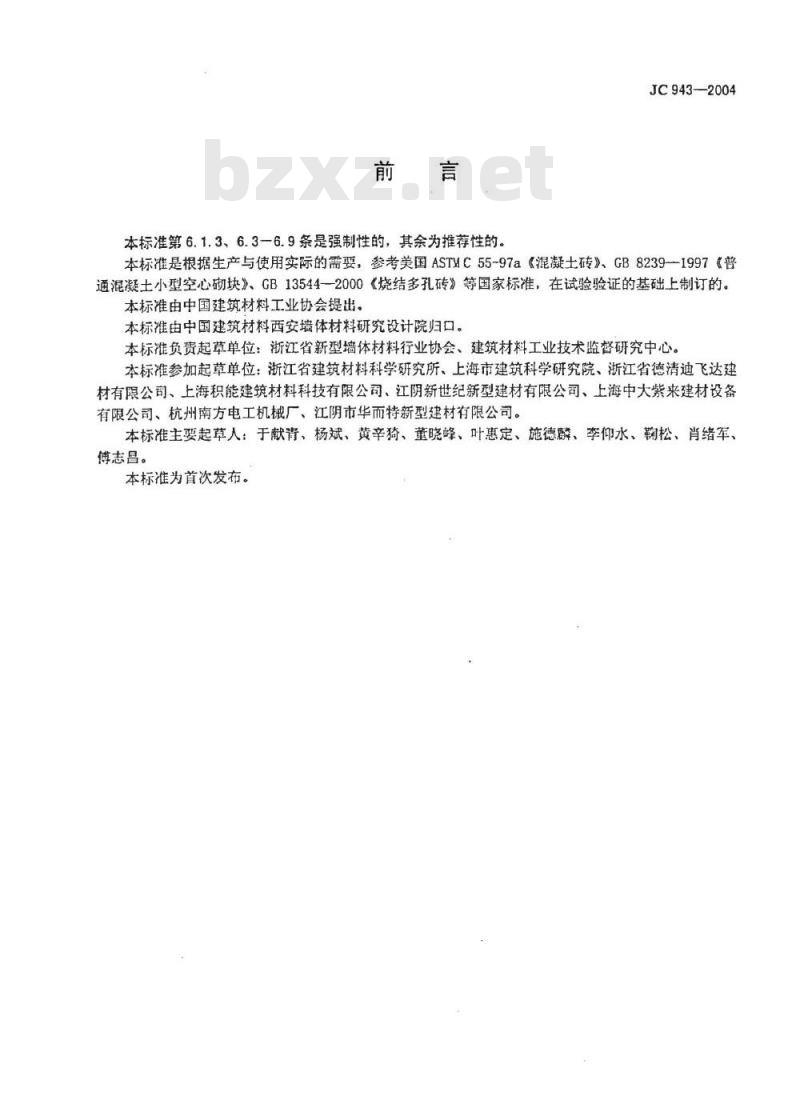

本标准第6.1.3、6.3一6.9条是强制性的，其余为推荐性的。JC943-—2004
本标准是根据生产与使用实际的需要，参考美国ASTMC55-97a《混凝士砖》、GB8239-1997《普通混凝土小型空心砌块》、GB13544—2000《烧结多孔砖》等国家标准，在试验验证的基础上制订的。本标准由中国建筑材料工业协会提出。本标准由中国建筑材料西安墙体材料研究设计院归口。本标准负责起草单位：浙江省新型墙体材料行业协会、建筑材料工业技术监督研究中心。本标准参加起草单位：浙江省建筑材料科学研究所、上海市建筑科学研究院、浙江省德清迪飞达建材有限公司、上海积能建筑材料科技有限公司、江阴新世纪新型建材有限公司、上海中大紫来建材设备有限公司、杭州南方电工机械厂、江阴市华而特新型建材有限公司。本标准主要起草人：于献青、杨斌、黄辛骑、董晓峰、叶惠定、施德麟、李仰水、瀚松、肖绪军、傅志昌。
本标准为首次发布。

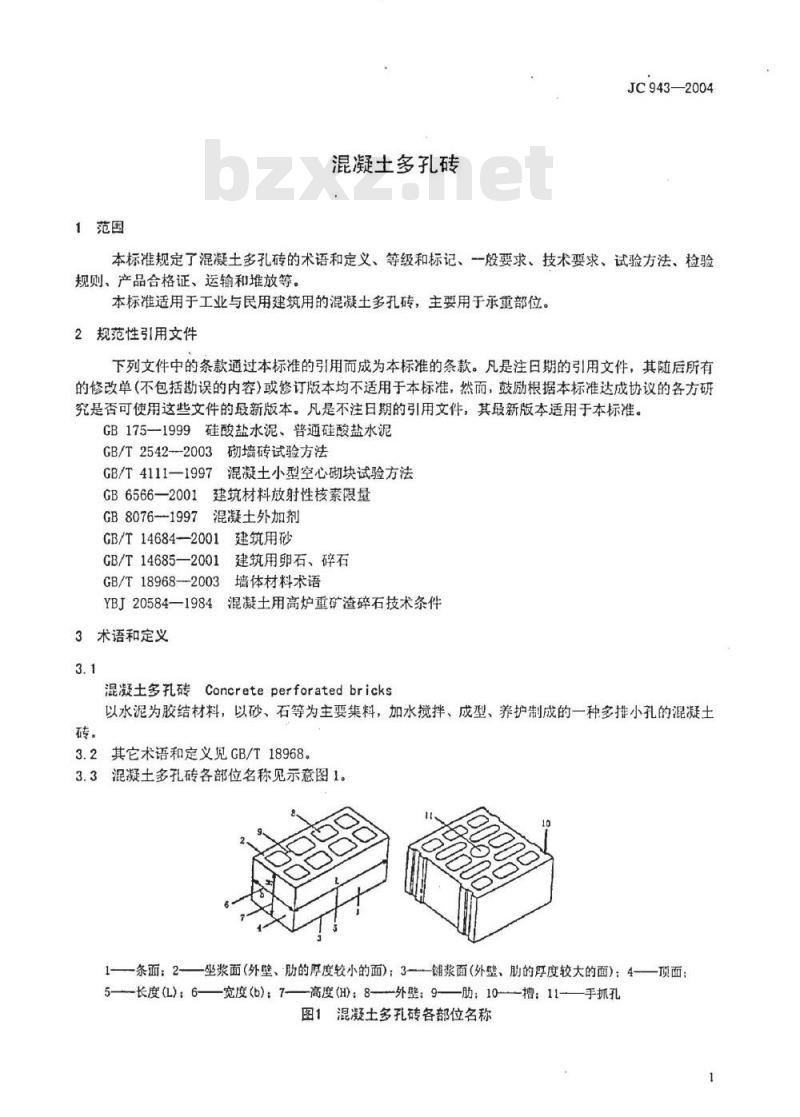

1范国
混凝土多孔砖
JC943—2004
本标准规定了混凝土多孔砖的术语和定义、等级和标记、一段要求、技术要求、试验方法、检验规则、产品合格证、运输和堆放等。本标准适用于工业与民用建筑用的混凝土多孔砖，主要用于承重部位。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB175—1999硅酸盐水泥、普通硅酸盐水泥GB/T2542-2003砌墙砖试验方法
GB/T4111—1997混凝土小型空心砌块试验方法GB6566—2001建筑材料放射性核素限量GB8076-1997混凝土外加剂
GB/T14684--2001建筑用砂
GB/T14685—2001
建筑用卵石、碎石
GB/T18968—-20032
墙体材料术语
YBJ20584—1984混凝土用高炉重矿渣碎石技术条件3术语和定义
混凝士多孔砖Concrete perforated bricks以水泥为胶结材料，以砂、石等为主要集料，加水搅拌、成型、养护制成的一种多排小孔的混凝士砖。
3.2其它术语和定义见GB/T18968。3.3混凝土多孔砖各部位名称见示意图1。1——条面：2——坐浆面（外壁、肋的厚度较小的面）：3-—铺浆面（外壁、肋的呼度较大的面）：4——顶面：5—长度(L)：6——宽度(b)：7——高度（H)：8—外壁：9——肋：10槽：11-图1混凝土多孔砖各部位名称
手抓孔
JC943--2004免费标准bzxz.net

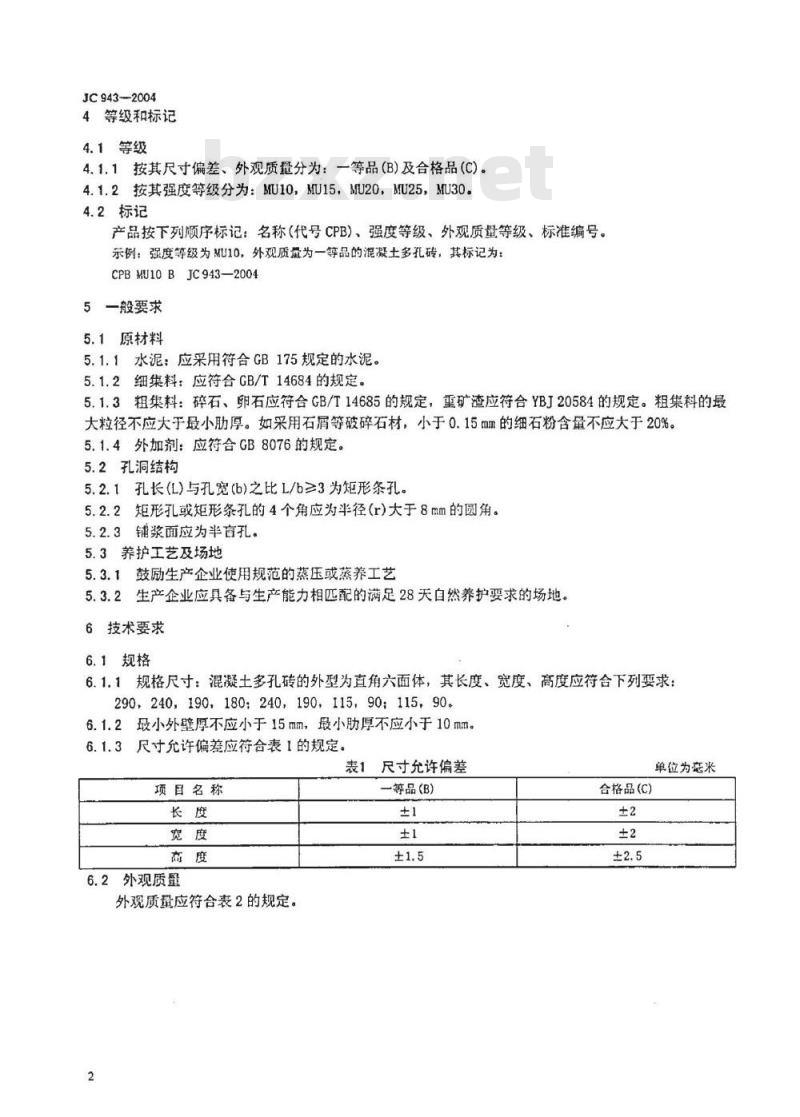

4等级和标记
4.1等级
4.1.1按其尺寸偏差、外观质量分为：一等品（(B)及合格品(C)。4.1.2按其强度等级分为：MU10，MU15，MU20，MU25，MU30。4.2标记
产品按下列顺序标记：名称（代号CPB）、强度等级、外观质量等级、标准编号。示例：强度等级为MU10，外观质量为一等品的混凝土多孔砖，其标记为：CPBMU10BJC943—2004
5一般要求
5.1原材料
5.1.1水泥：应采用符合GB175规定的水泥。5.1.2细集料：应符合GB/T14684的规定。5.1.3粗集料：碎石、卵石应符合GB/T14685的规定，重矿渣应符合YBJ20584的规定。粗集料的最大粒径不应大于最小肋厚。如采用石屑等破碎石材，小于0.15mm的细石粉含量不应大于20%。5.1.4外加剂：应符合GB8076的规定。5.2孔洞结构
5.2.1孔长(L)与孔宽(b)之比L/b≥3为矩形条孔。5.2.2矩形孔或矩形条孔的4个角应为半径（r）大于8mm的圆角。5.2.3铺浆面应为半言孔。
5.3养护工艺及场地
5.3.1鼓励生产企业使用规范的蒸压或蒸养工艺5.3.2生产企业应具备与生产能力相匹配的满足28天自然养护要求的场地。6技术要求
6.1规格
6.1.1规格尺寸：混凝土多孔砖的外型为直角六面体，其长度、宽度、高度应符合下列要求：290,240,190,180,240,190,115,90:115,90。6.1.2最小外壁厚不应小于15mm，最小肋厚不应小于10mm。6.1.3尺寸允许偏差应符合表1的规定。表1尺寸允许偏差
项目名称

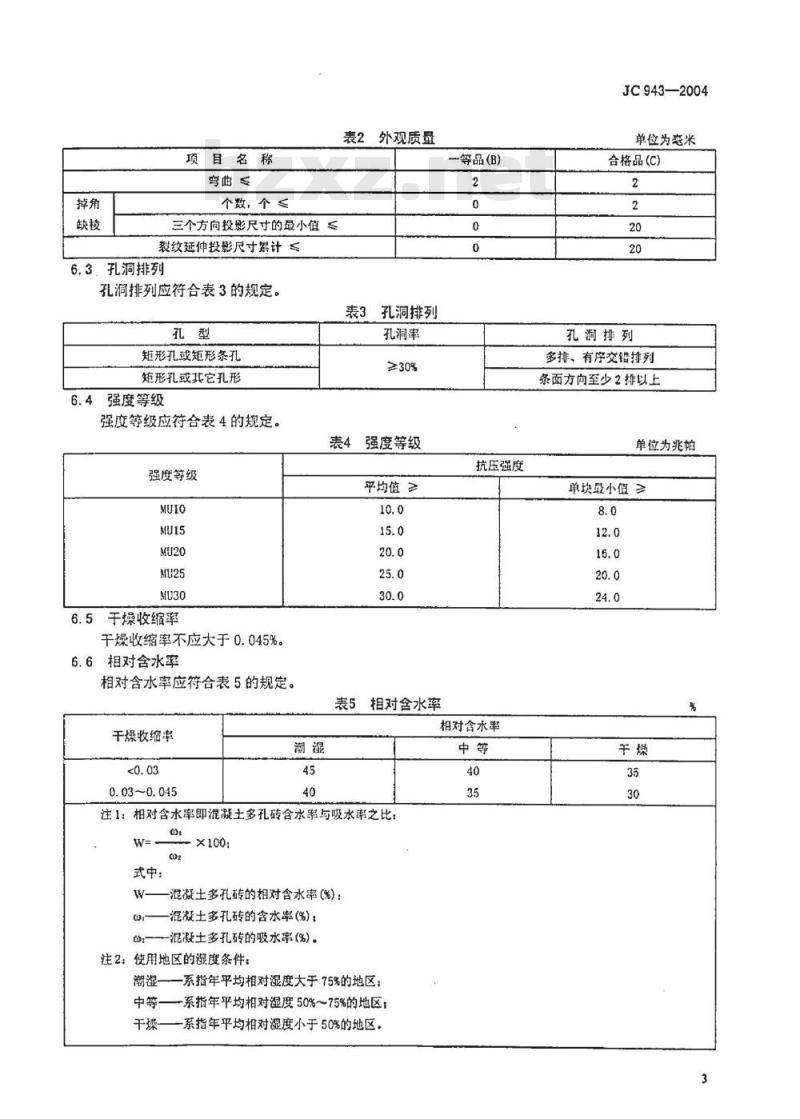

6.2外观质置
外观质量应符合表2的规定。
一等品（B）
单位为恋米
合格品(C)
项目名称
个数，个≤
三个方向投影尺寸的最小值≤
裂纹延伸投影尺寸累计≤
6.3孔洞排列
孔洞排列应符合表3的规定。
矩形孔或矩形条孔
矩形孔或其它孔形
强度等级
强度等级应符合表4的规定。
表2外观质量
表3孔洞排列
孔洞率
≥30%
表4强度等级
强度等级
平均值》
6.5于燥收缩率
干燥收缩率不应大于0.045%。
6.6相对含水率
相对含水率应符合表5的规定。
干燥收缩率
0.03~0.045
表5相对含水率
等品（B)
抗压强度
相对含水率
注1：相对含水率即混凝土多孔砖含水率与吸水率之比：W=
式中：
X100：
W——混凝土多孔砖的相对含水率(%)：Q——混凝土多孔砖的含水率(%)：:——混凝土多孔砖的吸水率(%)注2：使用地区的湿度条件：
潮湿一—系指年平均相对湿度大于75%的地区：中等
一系指年平均相对湿度50%～75%的地区：一系指年平均相对湿度小于50%的地区，干燥一
JC943—2004
单位为旁米
合格品(C)
孔洞排列
多排、有序交错排列
条面方向至少2排以上
单位为兆帕
单块最小值》
JC943—2004
6.7抗冻性
抗冻性应符合表6的规定。
使用环境
非采暖地区
架暖地区
一般环境
干湿交替环境
抗冻性
抗冻标号
注1：非采暖地区指最冷月份平均气温高于-5℃的地区：注2：采暖地区指最冷月份平均气温低于或等于-5℃的地区，6.8抗渗性
用于外墙的混凝土多孔砖，其抗渗性应满足表7规定。表7抗渗性
项目名称
水面下降高度
6.9放射性
放射性应符合GB6566的规定。
7试验方法
强度损失≤25%
质量损失≤5%
单位为毫米
3块中任一块不大于10
7.1尺寸偏差、外观质量、孔洞排列及其结构、壁厚、肋厚的试验按GB/T2542进行，其中孔洞率试验时，试件体积计算精确到0.0001㎡2：矩形圆角试验采用半径为8mm的标准检测板。7.2强度等级、干燥收缩率、相对含水率、抗冻性与抗渗性试验按GB/T4111进行，其中干燥收缩率试验的测定标距为150mm；抗渗性试验用的抗渗装置的玻璃管直径为30mm，测定标距为150mm。7.3放射性按GB6566进行。
8检验规则
8.1检验分类
8.1.1出厂检验
检验项目为：尺寸偏差、外观质量、强度等级、相对含水率。8.1.2型式检验
第6章中要求的全部项目。有下列情况之一者，必须进行型式检验：a）新产品的试制定型鉴定：
正常生产后，原材料、配比及生产工艺改变时；b）
正常生产时，半年至少进行一次；c）
产品停产三个月以上恢复生产时；d）
出厂检验结果与上次型式检验有较大差异时：e）
f）放射性物质在产品投产前或原材料发生重大变化时进行一次：g）国家质量监督机构提出进行型式检验要求时。8.2组批规则
混凝土多孔砖按外观质盘等级和强度等级分批验收。以用同一种原材料配制成，同一工艺生产的相同外观质量等级、强度等级的35000～150000块混凝土多孔砖为一批，不足35000块的按一批计。8.3抽样规则
8.3.1每批随机抽取50块做尺寸偏差和外观质量检验。8.3.2从尺寸偏差和外观质量检验合格的混凝土多孔砖中抽取如下数量进行其它项目检验：a）强度等级：10块：
b）干燥收缩率：3块；
c）相对含水率：3块
d）抗冻性：10块：
e）孔洞率：3块：
f）抗渗性：3块；
g）放射性：3块。
8.4判定规则
JC943—2004
8.4.1若受检的混凝土多孔砖的尺寸偏差和外观质量均符合表1和表2的相应指标时，则判该块混凝土多孔砖符合相应等级。
8.4.2若受检的50块混凝土多孔砖中，尺寸偏差和外观质量不符合表1和表2的试件数不超过七块时，则判该批混凝土多孔砖符合相应等级。8.4.3当所有项目的检验结果均符合本标标准第6章各项技术要求的等级时，则判该批砖为相应等级8.4.4原材料与产品中的放射性超过GB6566规定时，应停止生产与销售。9产品合格证、堆放和运输
混凝土多孔砖出厂时，宜适当包装，并应提供产品质量合格证书，内容包括：a）厂名和商标；
批量编号和混凝土多孔砖数量块）；产品标记和检验结果：
产品质量合格证书编号：
生产日期：
检验部门和检验人员签章。
9.2混凝土多孔砖应按规格、等级分批分别堆放，不得混堆。9.3混凝土多孔砖在堆放、运输时，应采取防雨水措施。9.4混凝土多孔砖装卸时，严禁碰撞、扔摔，应轻码轻放，禁止翻斗倾卸。资
中华人民共
建材行业标准
混凝土多孔砖
Conerete perforated bricks
JC943-—2004
中国建材工业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷
版权所有不得翻印
开本880×1230
印张1/2
字数16000
2004年11月第一版2004年11月第一次印刷书号：1580159·078
编号：1271
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
