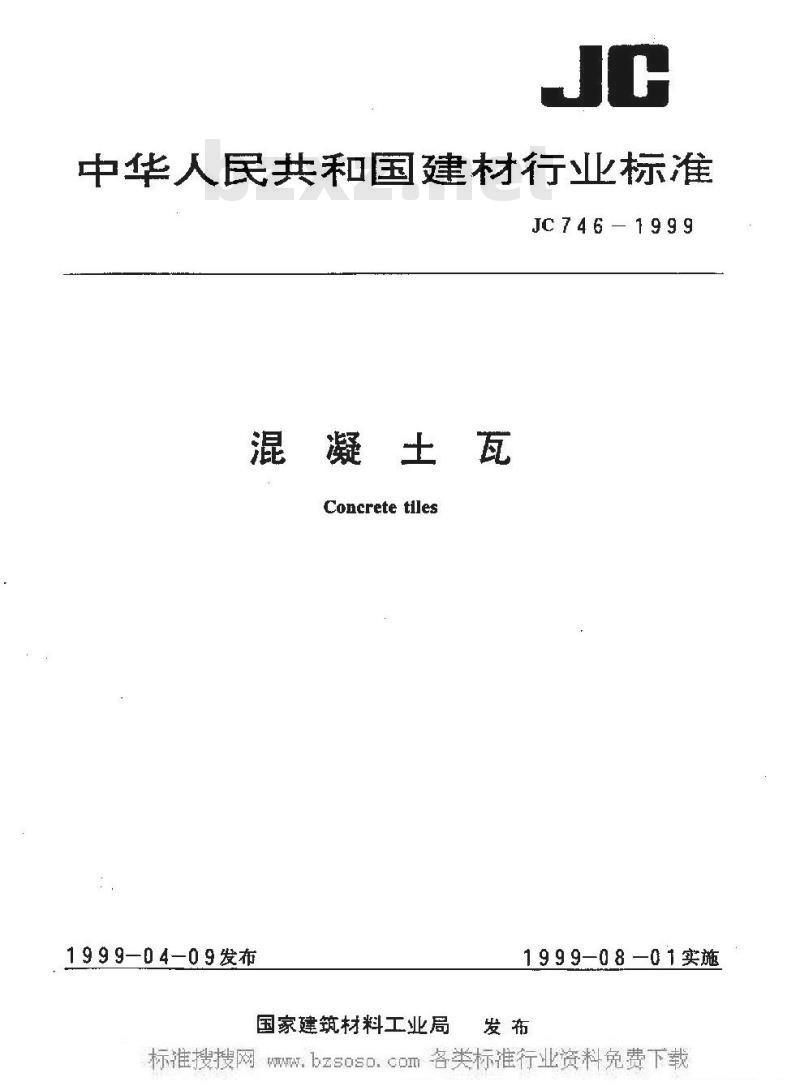

中华人民共和国建材行业标准
JC746—1999
混凝土瓦
Concrete tiles
1999-04-09发布
1999-08—01实施
国家建筑材料工业局

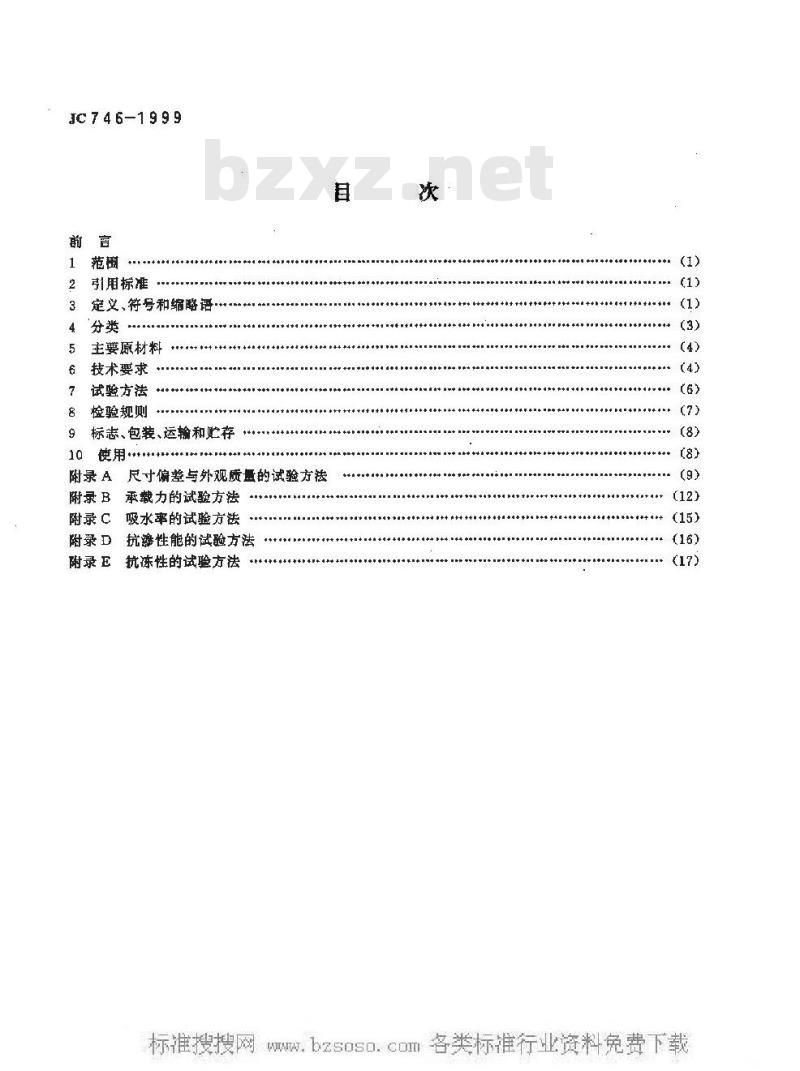

W.JC746-1999
引用标准
定义、符号和缩略语
主要原材料
技术要求
试验方法
检验规则
标志、包装、运输和贮存
附录A尺寸偏差与外观质量的试验方法附录 B
附录C
承力的试验方法
吸水率的试验方法
附录 D 抗渗性能的试验方法
附录E抗冻性的试验方法
W.JC746—1999

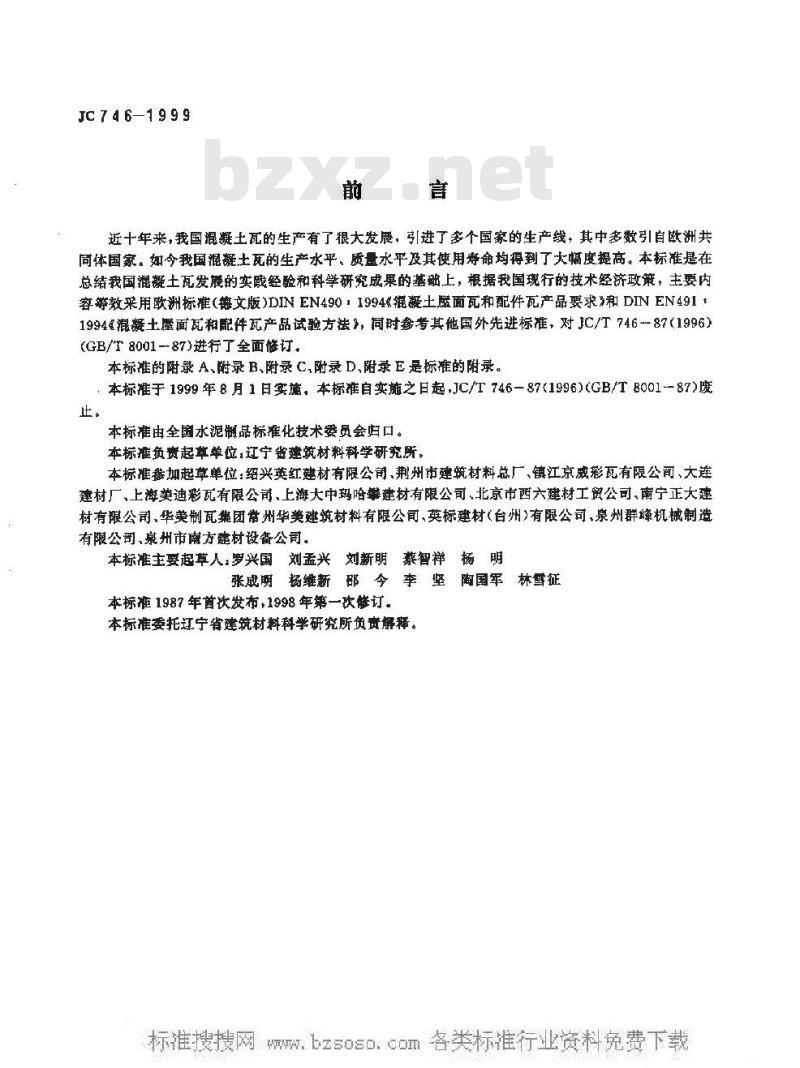

近十年来，我国混凝土瓦的生产有了很大发展，引进了多个国家的生产线，其中多数引自欧洲共同体国家。如今我国混凝士瓦的生产水平，质量水平及其使用寿命均得到了大幅度提高。本标准是在总结我国混凝土瓦发展的实践经验和科学研究成果的基础上，根据我国现行的技术经济政策，主要内容等效采用欧洲标准（每文版)DINEN490：1994&氓凝土屋面瓦和配件瓦产品要求和DINEN4911994混凝土屋面瓦和配件瓦产品试验方法>，同时参考其他国外先进标准，对JC/T74687（1996）(GB/T8001-87)进行了全面惨订。本标准的附录A、附录B、附录C,附录D、附录E是标准的附录。本标准于1999年8月1日实施本标准自实施之日起JC/T746-87(1996)(GB/T8001—87)废。
本标准由全国水泥制品标准化技术委员会归口。本标准负责起草单位宁雀建筑材料科学研究所。本标雅参加起草单位：绍兴英红建材有限公司、荆州市建筑材料总厂，镇江京威彩瓦有限公商、大连建材厂，上海美迪彩瓦有限公司，上海大中玛哈举建材有限公司北京市西六建材工贸公司、南宁正大建材有限公司、华美制瓦集团带州华美建筑材料有限公司、英标建材（台州）有限公司、泉州群峰机械制造有限公司、泉州市南方建材设备公司。本标准主要起草人：罗兴国刘孟兴刘新明蔡智祥杨明张成明杨维新邵今李坚陶国军林雪征本标准1987年首次发布，1998年第一次修订本标准委托宁省建筑材料科学研究所负责解释。1范围

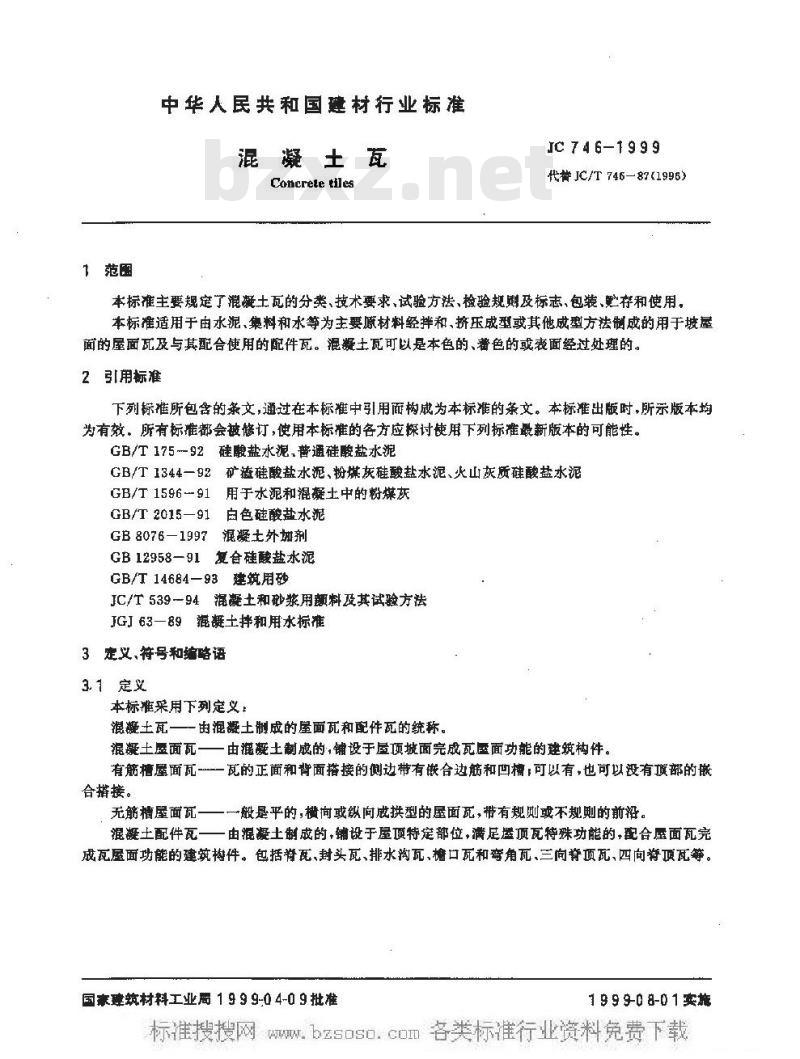

中华人民共和国建材行业标准
混凝土瓦
Concrete tiles
JC 746-1999
代誉 JC/T 746—87(1996)
本标准主要规庭了混凝士瓦的分类、技术要求，试验方法，检验规赠及标志，包装、贮存和使用，本标准适用于由水泥，集料和水等为主要原材料经拌和、挤压成型或其他成型方法制成的用于坡屋面的屋面瓦及与其配合使用的配件瓦。混凝士瓦可以是本色的、番色的或衰面经过处理的。2引用标准
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 175~-92硅酸盐水滤,普通硅酸盐水泥GB/T1B44一92矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰质硅酸盐水泥GB/T 1596-91用于水泥和混凝土中的粉煤灰GB/T 2015—91
白色硅酸盐水泥
GB8076—1997混凝土外加剂
GB12958—91复合硅酸盐水泥
GB/T14684—93建筑用础
JC/T 539-94混凝土和砂浆用额料及其试验方法JGJ 63—89凝土拌和用水标准
3定义、符号和绩略语
3. 1定义
本标准采用下列定义：
混凝土瓦一一由混凝土制成的屋面瓦和配件瓦的统称混凝土虚面瓦一一由混凝土制成的，铺设于屋顶坡面完成瓦压面功能的建筑构件。有筋糖屋面瓦一一瓦的正面和背面搭接的侧边带有嵌合边筋和凹摘，可以有，也可以没有旗部的嵌合搭接。
无筋槽屋面瓦一一般是平的，横间或纵向成拱型的屋面死，带有规则或不规则的前沿。混凝土配件瓦一一由混凝土制成的，铺设于屋顶特定部位，满屋顶瓦特殊功能的，配合屋面瓦完成瓦屋面功能的建筑构件。包括脊死、封头瓦、排水沟瓦，檐口瓦和弯角瓦，三向脊项瓦、四向脊顶瓦等。国豪建筑材料工业局 1 9 9 9-0 4-0 9批准1 9 9 9-0 8-0 1 实施

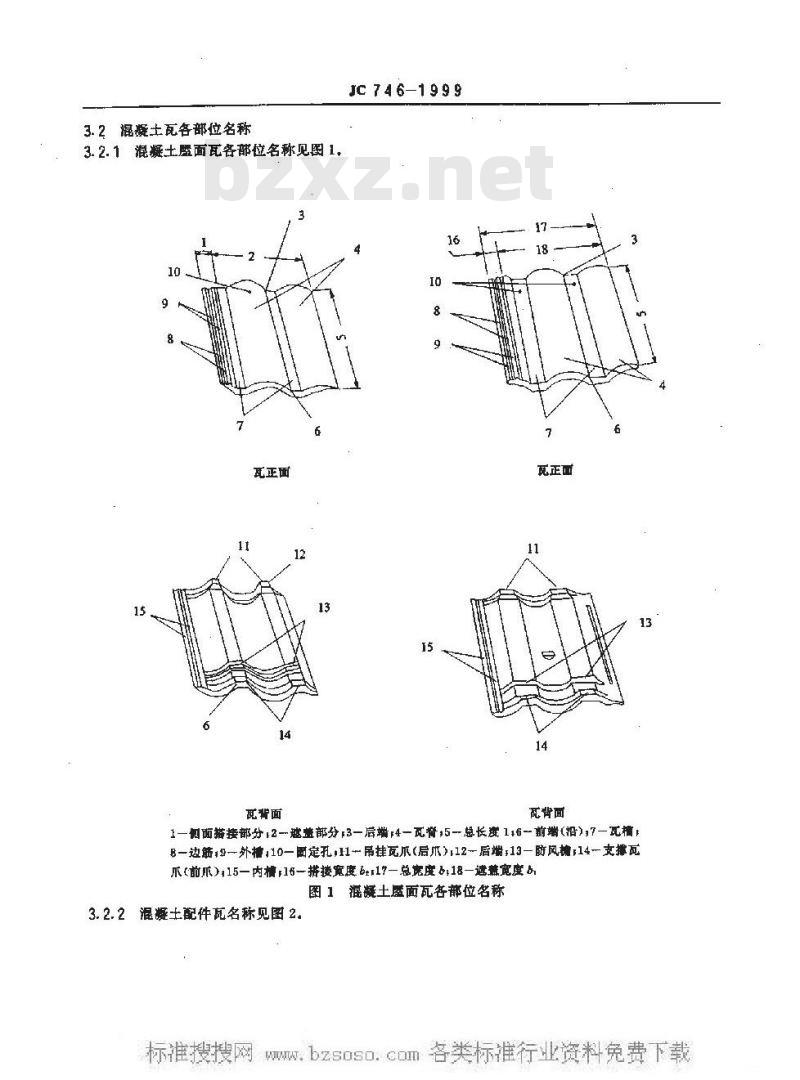

3.2混凝土瓦各部位名称
3.2.1混凝土面瓦各部位名称见图1，瓦正面
鼠背面
JC746-1999
瓦正面
瓦背面
1—削面搭接部分12一邀盖部分=3—后端=4—瓦肾：5-总长度116-前端（招）：7—瓦槽8—边筋：9—外推：10一国定孔，11吊挂瓦爪（后爪>112-后端：13—防风精：14支撑瓦原(前瓜),15—内情:16 —搭接宽度br17 —总宽度 b;18—这糖宽度 b图1混凝土压面瓦各部位名称
3.2.2混凝土配件瓦名称见图2.
JC746-1999
1一糖口对:2一糖口瓦;3—糖口项瓦;4一围肾封头 5 —国样瓦;6一双向肾项瓦+7—四间肾项瓦;8一排水沟瓦,9一三向项瓦+10一斜脊封头注，上留为部分混凝土配件瓦的示意图及其名称。配件瓦应与各生产厂家不同特殊瓦型相配套 2 混凝土配件瓦名称
3.3符号和缩略语
CT——混凝土瓦
CRT混凝士屋面瓦
CFT-—混凝土配件瓦
瓦的总长度
一屋面瓦的吊挂长度与
屋面瓦的边吊挂长度
瓦的总宽度b-十b
屋面瓦的遮盖觉度
一屋面死的搭接宽度
紧缩状态下10块瓦的遮翌宽度
bd—展开状态下10块瓦的遮宽度屋面瓦的瓦脊高度
承载力可验收值
-承裁力标准值
bzsosO.cOmF—承裁力实测平均值
Ff—第1块屋面瓦的承载力实测遗一承载力标准差
4分类
JC 7 4 6--1 9 9 9
4.1类别
混土瓦按铺设部位可分为混凝土屋面瓦和混凝土配件瓦。4.2规格
产喆规格以长和宽的外形尺寸(mm)表示。4.3等级
尺寸偏差和外观质量合格的产品，按物理力学性能分为优等品（A）、一等品（B）、合格品（C)三个等级。
4.4标记
混凝土瓦按分类、规格、标准编号标记。示例：混凝土屋面瓦、外形尺寸420mm×330mm，一等品的标记为：CRT420X330BJC746-1999
5主要原材料
5.1水泥
应符合GB/T175、GB/T1344.GB/T2015、GB12958要求，水泥标号应不低于425。5.2集斜
应符合 GB/T 14684 的要求。集料粒径应在 5益m以下,并其有适当的颗粒级配。5.3水
应符合JGJ63的要求。
5.4颜料
应符合JC/T 539的要求。
5.5掺合料
制品换加的如粉煤灰等细粉状物质，不应对产品产生有害影响，也不应使产品所接触的金厚生锈。其使用量和使用方法须经试验确定。粉煤灰应符合GB/T1596的要求。5.6外加剂
应符合GB8076的要求。
5.7表面材料
用于混土瓦表面的材料，在使用中不应使从屋面流下的雨水产生任何对人体及环境有危害的物质。如使用白水泥应符合GB/T2015的要求，标号不低于425，6技术要求
6. 1 尺寸偏差
6. 1. 1 长度
屋面瓦和脊瓦的长度允许偏差土4mm。6. 1. 2宽度
虚面瓦的宽度允许偏差士3mm
6.1.3.迹益觉度
W.明。
JC 7 46-19 9 9
块虚面瓦的避益宽度矿以及遮盖宽度的正、负允许偏差值，应在生产厂家的技术资料中给于说注,当照面瓦有意设计成不同的遮整究度时,无此项要求、6.1.3.2有筋橋屋面瓦
当生产厂家给出瓦片谢盖宽度的允许偏差值时，其遮益宽度要满足下列要求：bia/10≤码+所给的邀益宽度允许偏差值b1/10≥b1一所给的遮整宽度允许偏差值当生产厂家没有给出遮盖宽度的允许偏差值，平均遮益觉度应与生产厂家所给定的避盖宽度值偏差不超过士5mm。
6.1.3.3无筋梢屋面瓦
虚面瓦的平均遮盖宽度应与厂家所给定的遮益宽度值偏差不超过士3mm。注：其他配件瓦的尺寸愉差由供需双方协定，6.1.4罩面瓦吊挂瓦爪（后爪)的有效高度应不小于10mm，6. 1.5对于有筋糖的瓦,其近筋高度应不低于 3mm。6.1.6若瓦有固定孔，其布量要确保屋面瓦或配件瓦与挂瓦条的连接安全可靠。固定孔的布置和结构应保证不影响凝土瓦其他正常的使用功能和不造成缺陷6.2外观质量
6. 2. 1 般要求Www.bzxZ.net
屋面瓦和配件瓦应瓦型清楚，瓦面平整，边角整齐。屋面瓦应瓦爪齐全，彩色混凝土瓦应无明显的色泽差别。
注，彩色游凝土瓦的色泽要求由供需双方协商6. 2. 2方正度
按附录A2.2.1要求检验时，f，与，之间的差值应小于4mm注，当死片设计成术规如前沿时，无此项要求。6.2.3平面性
屋面瓦任何预定的接触点与平参考面的闻隙不应大于3mm或6/100（精确至mm，取其大者为推)。
注，对于些瓦型,无此项要求。例如，)当瓦片与平考面的设定触点少于十b）当死片的形状投计减不规叫时6.2.4外观缺陷
混疑土瓦不允许有裂缝、裂纹（包括龟）孔洞，表面爽杂物；死的正表面不允许有高于5mm的突出料渣，瓦的外观缺陷不得超过表1的规定。表1混凝土瓦外形缺陷允许范圈
a）掉角在瓦面上造戒的破坏尺寸不得同时大于b）沉不残缺
c）边肱弦缺,边筋增最外精外橡边岳断衰d）携边长度不得超过(在瓦面上造感的破环宽度小于5mm者不计）
6. 3物理力学性能
6. 3. 1质量偏差
允许一严有缺,但不大于爬高的 1/3不允许
.bzsosocomJC 7 4 6— 1 9 9 9
6. 3. 1. 1质量不超过2kg的瓦，质量偏差应在生产厂家给定值的士0. 2kg以内6.3.1.2质量超过2kg的瓦，一等品和合格品的质量偏差应在生产厂家给定值的士10%以内，优等品应在生产厂家给定偃的士5%以内，6.3.2承裁力
6.3.2.1屋面瓦的承载力实测平均值不得小于承载力可验收值（F。）。承载力可验收值按式(1)计算：Fa≥F.+1, 64a
屋面瓦的承藏力标准值F。应符合表2 的规定。6. 3. 2. 2
表2混凝土屋面瓦的承裁力标准值项
瓦诱高度 d,mm
遮盘宽度b1+mm
承载力
标准遗
优等品
一等品
合格品
有肪槽压面瓦
波型屋面瓦
乎虚面瓦
≥300
无筋摘
凰面瓦
注：对遮盘宽度在200~300mm之间的有龄槽虚面瓦，其承载力标准值应按表中所列的值用续性内插法确定，6.3.3吸水率
单块混凝土瓦的吸水率应符合表3规定。表3混凝土死的吸水率
吸水率%
6.3.4抗净性能
优等品
屋面瓦、脊瓦、排水沟瓦经抗性能检验，每块瓦的背面不得出现水滴现蒙，6.3.5抗冻性
合格品
屋面瓦经抗冻性检验后，应满足承藏力（见6.3.2)和抗治性能（见6.3.4)的要求，同时，外观质量应符合本标准要求且表面涂层不得出现剩荐现象。7试验方法
7. 1 尺寸偏差和外观质量
见附录 A。
7.2物理力学性能试验方法
7. 2. 1质量
7. 2. 1. 1量具：最大称量 10kg的电于台秤或天平,灵敏度 5g。7.2.1.2步骤：将屋面瓦置乎温度为15～30℃，空气相对湿度不低于40%，通风良好的条件下，存放至少24h。然后，每隔24h称量一次每块屋面瓦的质盘，精确至5g，至前后两次每块称量误整小于25g。求出被测屋面瓦质蓝，并计算算术平均值，修约至10g7.2.2承载力
见附录B。
7.2.3吸水率
见附录C。
7.2. 4抗泄性够
见附录 D。
7.2.5抗冻性
兜附录E。
8检验规则
8.1检验分类
产品检验分出厂检验和型式检验。8.2出厂检验
8.2.1每批出厂产品都应进行出厂捡验。JC 7 4 6--1 9 9 9
8.2.2出厂检验项目包括尺寸偏差、外观质量、承载力、吸水率和抗涉性能。8.3型式检验
8. 3. 1有下列情况之一者,应进行型式检验：a）新产品生产的试制鉴定，
b）正式生产后，原材料、工艺等发生较大的改变，可能影响产品性能时，)正带生产时,每年进行一次,
d）产品停产半年以上，又恢复生产时，e)出广检验结果与上次型式检验有较大差异时:f）国家质量监督机构提出进行型式检验的要求时g）用户有特殊要求时。
8.3.2型式检验项目包括本标准术要求的全部项目。8.4抽样
8.4.1试应随机抽取。尺寸偏差和外观量检验的试样在产品成品堆场抽取。承载力检验与抗冻性检验的试样龄期应不少于28d。
B. 4. 2试样数量应符合囊 4规定，非破坏性试验项目的试样,可用于其他项目的检验，表4试样抽取数盘表
型式检验
检验项目
遮盘宽度
方正度
平面性
外观缺陷
质量偏业
承载力
吸水率
抗净性能
抗冻性
注：划\者为不需要检验,
200050000
出厂检验批量,块
50001至100000100001至150000
>150000
ww.bzsosocomIC746—1999
8.5判定规则
当所抽取的样品都满足本标相应的等级要求时，判定其为相应的等级。8.6复验
在所抽取的试样中，尺寸偏差和外观质量检验不合格试件的总数不超过三块，或物理力学性能检验不合格试件的总数不超过一块时，允许进行复验。复验只针对不合格项目进行。复验只充许一孩，注，承载力或抗冻性不合格时，不进行复舱。复验时从同一批次中抽取与前次该项目检验相同数量的样品进行第二次检验。若复验后检验结果达到要求，则判该批次产品为相应等级，若仍有不合格试样，则判该批次产品为不合格。9标志、包獲、运输和贮存
9.1标志
9.1.1产品应在其背面永久性标注商标或生产厂家名称（或简称），图案应清晰、牢固，9.1.2产品出厂时，应提供产品质量合格证.产品质量合格证主要包括生产厂名、产品标记、商标、批量编号、证书编号、生产日期等，并由检验员或承检单位签章。9.2包装
9.2.1产品根据需要可散装或包装。产品宜按品种、规格尺寸、质量等级、色别分剃包装。9.2.2产品可梗用捆扎、木托架或其他材料包装。包装应捆紧牢固并方便般运。9.2.3特殊产品可按用户要求包装。9.3运输
产品运输过程中，应采取措施减轻麗荡，防止碰撞，保护产品安全。人工装卸时，要轻拿轻放，严攀抛掷。
9.4贮存
产品应按品种、规格、等级、色别分别整齐、紧密地堆放在平整、坚实的地基上，10使用
为方便正确使用，供方应提供其产品的便用安装说明书。ww.bzsoso：comA1 量具
钢直尺,最小分度值为 1mm,
A2测量方法及结果判定
JC746-1999
附录 A
(标准的附录)
尺寸偏塑与外观质量的试验方法A2.1尺寸偏差
A2.1.1在瓦的两侧边测量瓦的长度，取二者的算术平均值，在瓦的两端测量瓦的宽度，取二者的算术平均值。
A2.1.2测量结果以每件试件测量的长度的算术平均值、宽度的算术平均值与其规格长度、宽度的偏差表示.
A2-1.3遮盖宽度
A2.1.3.1有筋槽屋面死
将预先确定遮盖宽度相同的11块屋面瓦，按生产厂家规定的方式使屋面瓦相互之间搭接嵌合挂好或铺好。
展开状态下这些屋面瓦要尽可能展开，边筋内外糟相互之间的嵌合要可菲，展并状态的遮盖宽度bud要测量10块屋面瓦（见图Ala），取整至mm。紧缩状态下这些屋面瓦要尽可能挤紧靠牢，边筋内外槽相互之间的嵌合要可书，紧缩状态下的邀盖宽度bg要测量10块屋面瓦(见图A1b）,取整至mm。计算：a）展开状态下的算术平均值(b1d/10)和紧缩状态下的算术平均值（b1/10)，或b）平均遮盖宽度（b+）/20
计算结果修约至1mm。
btd（10块屋面死）
LLLOTA
自，展开状态下的遗益宽度(g)
5（10块屋面瓦）
LODDADUDDOOULC
b. 紧缩状态下避量宽度(bie)
图 A1、遮益宽度测量
