【建筑材料行业标准(JC)】 烧结瓦

中华人民共和国建材行业标准
JC 709-1998
烧结瓦
Fired roofing tiies
1998-04-13发布
国家建筑材料工业局
1998-10-01实施
IC 7091998

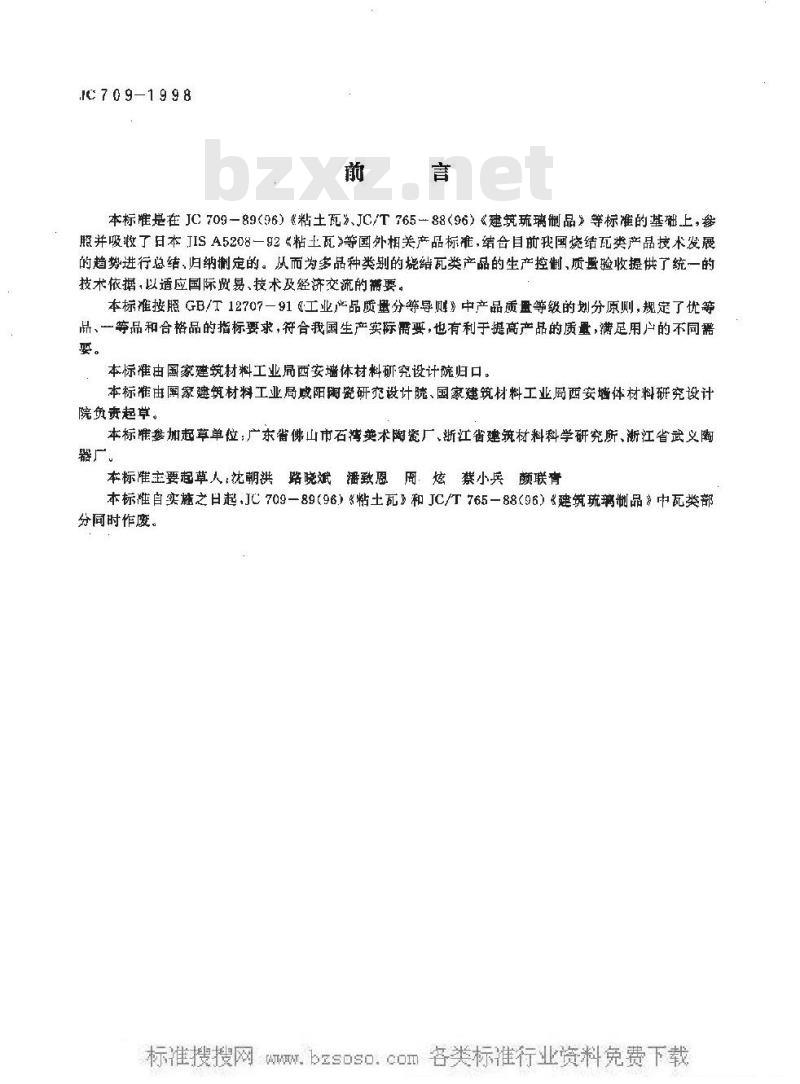

本标准是在JC709-89（96）《粘土瓦》、JC/T765-88<96）《建筑琉瑞制品》等标准的基础上，参照并吸收了日本JISA5208一92《粘土瓦》等国外相关产品标准，结合目前我图烧结瓦类产品技术发展的趋势进行总结，归纳制定的。从而为多品种类别的烧结瓦类产品的生产控制、质照验收提供了统一的技术依据，以适应国际贸易、技术及经济交流的带要。本标准按照GB/T12707一91工业产品质量分等导》中产品质等级的划分原则，规定了优等品、一等品和合格品的指标要求，符合我国生产实标需要，也有利于提高产品的质量，满足用户的不同需婴。
本标准由国家建筑材料工业局西安墙体材料研究设计院归口。本标准由国家建筑材料工业局威阳陶密研究设计院、国家建筑材料工业局西安墙体材料研究设计院负责起草。
本标参加起草单位：广东省佛山市石湾英术陶瓷厂、浙江省建筑材料科学研究所、浙江省武义陶器厂
本标惟主要起草人，沈朝洪路晓斌潘致恩周炫蔡小兵颜联青本标雅自实施之日起.JC709-89（96）《粘土瓦》和JC/T765-88（96）建筑琉璃制品》中瓦类部分同时作废。

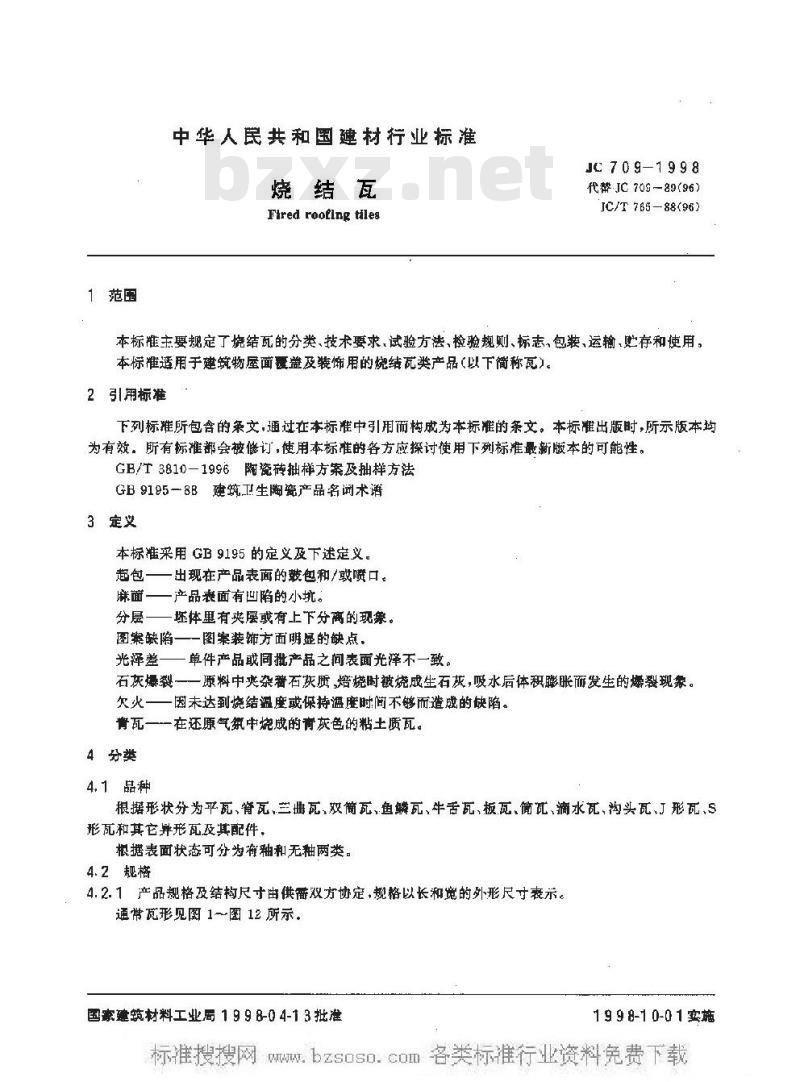

1范围
中华人民共和国建材行业标准
烧结瓦
Fired roofing tiles
JC 709-1998
代帮JC 70S--名9(96)
IC/T 766-88(96)
本标准主要规定了烧结瓦的分类、技术要求,试验方法、检验规则、标志,包装、运输，贮存和使用，本标准适用于建筑物屋面覆益及装饰用的烷结死类产品（以下简称瓦)。2引用标准
下列标推所包含的条文，通过在本标准中引用而构成为本标催的条文。本标出版时，所示版本均为有效。所有标准部会被偿订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3810—1996附瓷砖抽样方案及抽样方法GB9195—8B建筑卫生陶瓷产品名词术语3定义
本标准采用 GB 9195 的定义及下述定义。出现在产品表面的鼓包和/或喷口。越包
麻面-
一产品表面有凹陷的小坑。
分层一—坏体里有夹层或有上下分商的现象。图案缺陷一一图案装饰方面明显的缺点，光泽差一一单件产品或同批产品之间表面光泽不一致。石灰爆裂一一原料中爽杂番石灰质，焙烧时被烧成生石灰，吸水后体积膨胀而发生的爆裂现象。欠火一一因未达到烧结温度或保持温度时间不够而造成的缺陷。青瓦—
一在还原气氛中烧成的宵灰色的粘土质瓦。4分类
4.1品种
根据形状分为平瓦、餐瓦,兰曲瓦,双简瓦，鱼鳞瓦、牛舌瓦，板瓦、筒瓦，滴水瓦，沟头瓦形瓦,5形瓦和其它异形瓦及其配件。
根据表面状态可分为牵釉和无釉两类。4.2规格
4.2.1产品规格及结构尺寸由供需双方协定，规格以长和宽的外形尺寸表示。通带死形见图1~图12所示。
国家建筑材料工业局 1 9 9 8-0 4-1 3 批准1 9 9 8-1 0-0 1 实施

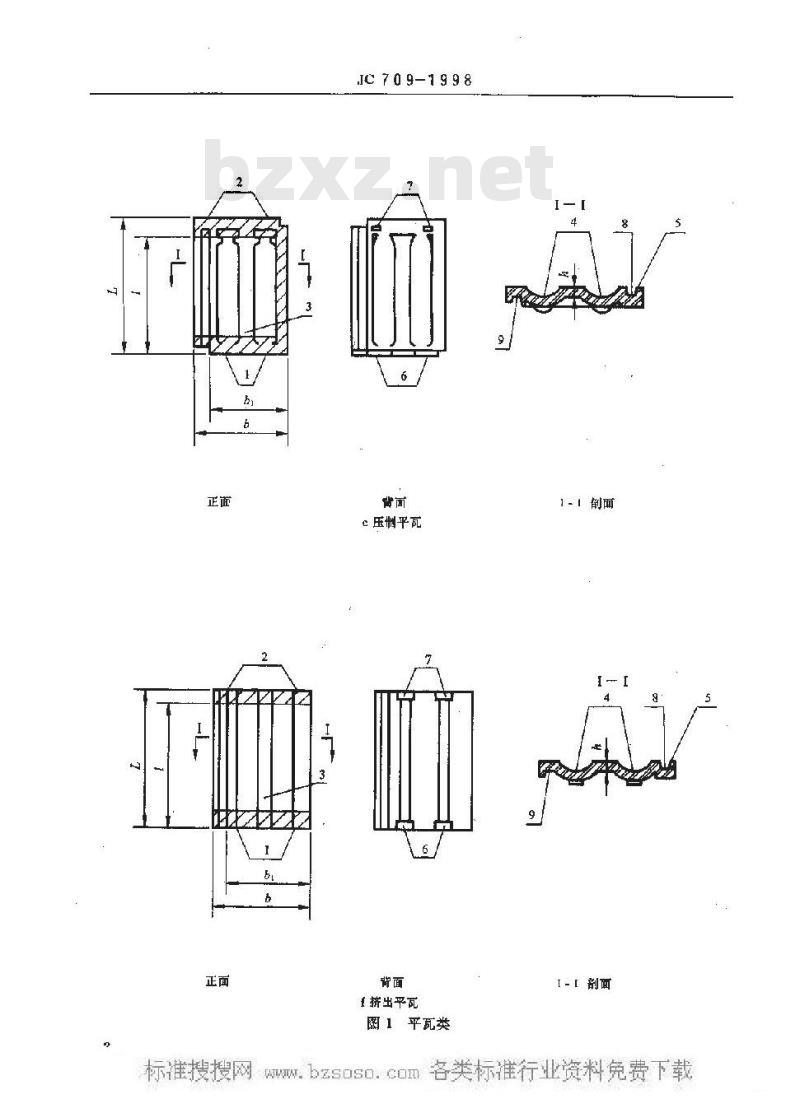

W正面
JC 70 9-1998
c压制平瓦
f挤出平瓦
图平瓦类

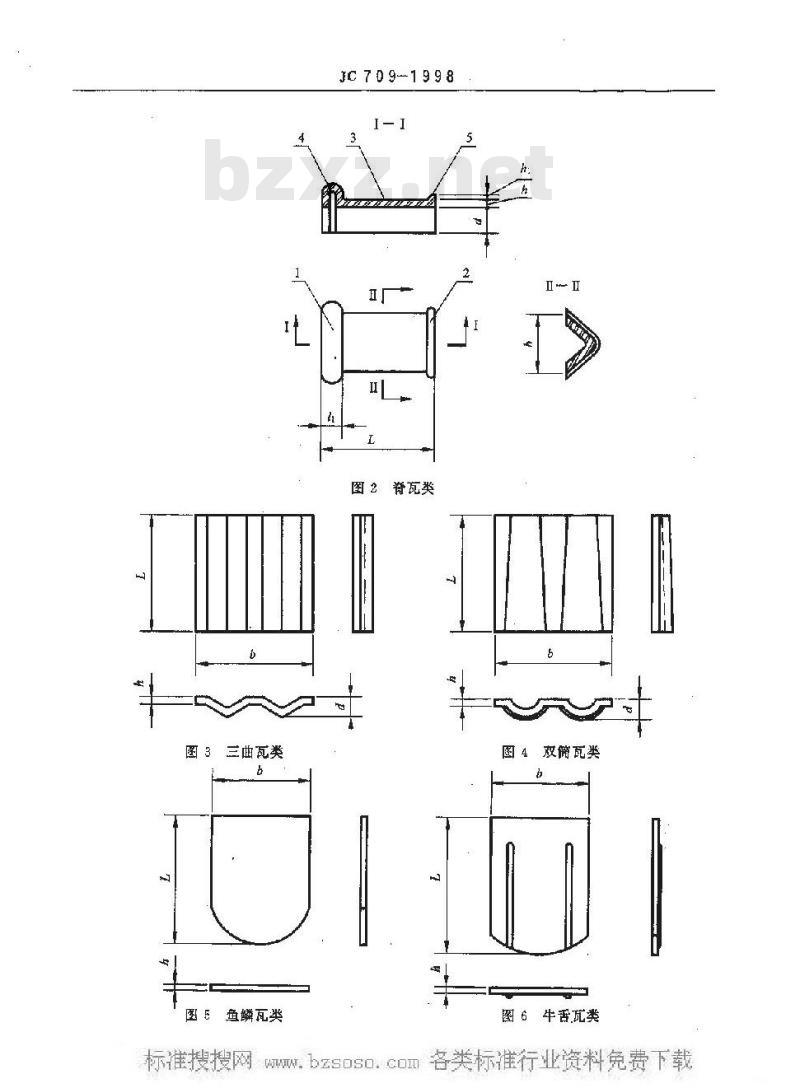

1劑面
{-［剖面
W.bzsoso.cOm三曲瓦类
图5鱼麟瓦类
JC709-1998
脊瓦类
图4双筛瓦类
图6牛舌瓦类
WwW.bzsOSO.cOm图7板瓦类
图简瓦类
JC7091998
图8滴水瓦类
图10沟头瓦类
wu10
图11形瓦类
JC709-1998
图 12
图1～图12中：1-凭头，2-瓦居；3-瓦将：4-瓦槽+5-边筋+6-前瓜：7-后呢,8-外糖：9-内插10-钉孔或钢丝孔 11-挂勾;D
S形瓦类
L(l)-{有效)长度+ (br)-{有效)究度1h-厚度:4-密度或胍度,c-谷资：D-蜂宽，E-开度，-内外情措接部分长度：r-边落高度，平瓦正面图中的明影部分为措接部分。4.2.2通带规格及结构尺寸
4.2.2.1通常规格及主要结构尺寸见表1。表 1 通常规格及主要结构尺于
产品类别bZxz.net
三曲瓦，双簡瓦。
鱼鳞燕、牛舌瓦
板、瓦、简瓦、
滴水瓦沟头瓦
J形充、S形瓦
400X2:40
360×220
300×20C
150×150
430X950
110×50
320X320
250×250
，这舫
搭接部分长度
50--7U
内外槽
25-~40
其有因个瓦瓜
矫出瓦
保证两个后店
同一品种、规格死的曲度或驱度应保持基本一数尼不有效高度
容深 r≥35,头尾搭接部分长5C~70,左右搭接部分长度30~50.JC709-1998
4.2.2.2瓦之间及和配件搭配使用时必须保证搭接合适。4.2.2.3对以拉挂为主设的瓦，应有1～2个孔，能有效拉挂的孔为1个以上，钉孔或钢丝孔铺设后不能漏水，
4.2.2.4死的正面或背画可以有以加固、挡水等为目的的加、凹凸纹等。4.2.2.5带要粘接的部位不得附普大量釉以致妨碍粘接。4.3等级
物理性能合格的产品，根据尺寸偏差和外规质量分为优等品（A）、一等品（B）和合格品（C）三个等4.4产品标记
瓦的产品标记按产品品种、规格、等级和标准编号顺序缩写。例：外形尺寸305mm×205mm、一等品、有釉平瓦的标记为：釉平克305×205BJC709
5技术要求
5.1尺寸允许偏差
尺寸允许偏差应符合表2的规定。表 2 尺寸允许偏慈
外形尺寸范围
L()2350
250L(6)350
200（250
L()<200
5.2外观质量
5. 2. 1 表面质量
表面质量应特合表3的规定：
酸蹈项目
有釉类瓦
缺釉、斑点、落脏、棕眼、
熔橱、国案缺陷、烟熏、
油缕、釉泡、釉裂
色差，光择差
5. 2. 2 变形
无釉类瓦
斑点、起包、
熔凋、麻面、
图案快陷、烟囊
最大允许变形应符合表4的规定。优等品
表 3 表面质量
优等品
一等品
合格品
合格品
电1m处自测不明显距2m处日测不明湿距3血处目测不明题
距 3 m 处目测不明显
W.bzsoso：coJC 7 0 9- 1 9 9 8
晨大允许变形
产品类剧
三曲瓦,双简瓦,鱼鳞瓦,牛舌瓦
滑瓦、板瓦、薇瓦、
漓水瓦，沟头瓦
J形瓦,S 形瓦
5.2.3裂纹
裂纹长度允许范应符合表5的规定，表5
产品类别
三曲瓦、双衡瓦、
鱼瓣瓦、牛舌瓦
板瓦、世瓦、
滴水瓦构头瓦
J形瓦、5形克
5. 2. 4硫碰、釉粘
裂纹分类
未措搭接部分的贡穿裂纹
边巅斯裂
搭接部分的贯穿裂效
非贯穿裂纹
未搭接部分的贡穿变纹
搭接部分的负穿裂纹
非惯穿裂纹
黄穿裂效
贯穿数纹
未搭接谢分的负穿裂效
搭按部分的册学裂纹
非贯穿裂效
L(h)2350
250(5)350
L()250
裂缝长度允许范围
优等品
一等品
不允许
不充许
不充许
不允许
不允许
不充许
不允许
不允许
髓、翻粘的允许范国应符合表 6 的规定。ao
表 6碰，釉粘的允许范围
产品类别
板瓦、简瓦、
滴水瓦.沟头瓦、
J形瓦、S 形瓦
三曲瓦,双衡瓦
鱼鳞,牛舌
5.2.5石灰爆裂
破坏部位
可见面
隐蔽面
优等品
不充许
破坏尺寸不得
同时大于12×12
被坏尺寸不得
间时大于5×5
石灰爆翌允许范国应符合表7的规定。不充许
不充许
优等品
合格品
不充许
不允许
台希品
不得延伸至搭接部分的1/2处
不充许
不得延伸至搭接部分的 1/2 处
不得阐过对应边长的 6%
不充许
破坏尺寸不得
间时大于10×10
破坏尺寸不得
同时大于18×18
不充许
破坏尺寸不将
同时太于 ×10
台格品
破坏尺寸不得
同时大于15×15
破坏尽寸不得
同时大于 24× 24
破环尺寸不得
司时大于 15 × 15
残留高度不小于 2
残留高度不小于 3
MW.缺陷项目
石灰爆裂
5.2.6欠火、分层
JC7 09-19 9B
表7石灰爆裂允许范围
优等品
不允许
各等级的瓦均不允许有欠火、分层缺陷存在。5.3懒理性能
5.3. 1抗弯曲性能
一等品
破坏尺寸不大于5
合格品
破坏尺寸不大于 8
平瓦.脊瓦类的弯曲破坏荷薰不小于1020N，板瓦、简瓦、滴水瓦、头瓦类的弯曲破坏荷重不小于1170N.其中膏瓦类的弯曲破坏荷重不小于850NJ形瓦、S形瓦类的弯曲破坏葡重不小于1600N，三曲瓦、双簡瓦、鱼鳞鼠、牛否瓦类的弯曲强度不小于8.0 MPa。5.3.2抗冻性能
经15次冻融循环不出现剥落，搏角、掉楼及裂纹增加现象。5.3.3耐急冷急热性
经3次急冷慈热猎环不出现炸裂、剥落及数纹延长现象。此项要求只适用于有釉类瓦。
5.3.4吸水率
有釉类瓦的吸本率不大于12.0%，无釉类瓦的吸水率不大于21.0%。5.3.5抗渗性能
经 3 h 瓦背面无水滴产生
此项要求只适用于无釉类瓦。著其吸水率符合5.3.4中有釉类瓦的吸水率规定时，取消抗漆性能要求，否则必须进行抗渗试验并符合本条规定，5.4其它异形瓦类和配件的技术要求参照本标准执行。6试验方法
6.1尺寸端差和外观质量检验
6.1.1量具：钢直尺，精度为1mm。6.1.2测量方法及结果评定
6.1.2.1尺寸偏差
6.1.2.1.1在瓦正面的中间处分别测量长度（L)和宽度（6)，其中S形瓦在瓦头处测最宽度（5)。当被测处有槛碰、粘或凸出时，可在其旁边测量。6.1.2.1.2测量结果以每件试样测量的长度、宽度与其规格长度，宽度的偏差值表示。6.1.2.2表面质量
6.1.2.2.1将试样按长度方向五件，宽度方向四件整齐排列在平坦的地面上，在自然光照下目测检验。检查距离从检脸者脚尖至瓦底边计算，检验者身体不应倾斜。检查需两人进行·铺放试样者不愁与捡验。6.1.2.2.2试验结果以每件试样在不同检查距离下表面质量缺陷的明显程度表示。6. 1. 2. 3 变形
6.1.2.3.1将瓦的基准平面放置在平板上，用直尺测量瓦边、角翘离平板的最大距离。6.1.2.3.2平瓦、三曲瓦，双简瓦，鱼麟瓦、牛舌瓦类还要检查瓦侧宽度方向的弯曲。测量时，将直尺的边与瓦侧长度方向的两端点平齐，用另一直尺量瓦侧与直尺边之间的最大弯曲距离。6.1.2.3.3测量结果以每件试样的变形最大值表示。6.1.2.4裂纹
6.1.2.4.1测量裂纹两端点之间最大直线距离。贯穿裂纹长度测画时，应包括连续的非穿部分裂纹长度。
JC709-1998
6.1.2.4.2测量结果以每件试样的搬大裂纹长度表示。6. 1. 2. 5磕碰、釉粘
6.1.2.5.1测量磕碰，釉粘处对瓦相应棱逆的长、宽投影尺寸。如果破坏处从一个面延伸至其它面上时，则累计其延伸的投影尺寸。边缘部分的破坏处分别测量其在可见面和随蔽面或正面和背面上的投影尺寸。平边筋和后爪的破坏处，其残留高度分别从瓦糖和瓦背面的基准平面底部量起。6.1.2.5.2测结果以每件试样最大破坏处的尺寸表示。6.1.2.6石灰燥裂
6.1.2.6.1测量石灰爆裂处的最大直径尺寸。6.1.2.6.2测量结果以每件试样最大破坏处的尺寸表示。6.1.2.7欠火分层
6.1.2.7.1人工敲击试样，依尚音差异来辩别，或观察试样侧面进行检验。6.1.2.7.2试验结果以每件试样欠火,分层缺陷的明显程度表示：6. 1. 3测量精度
测量,尺寸精确至 1 mm,不 1 mm 者按 1 mm 计。6.2物理性能试验
6.2.1抗弯曲性能
6.2.1.1仪器设备
a）弯曲强度试验机：试验机的相对课差不大于土1%，能够均匀加荷。支座由放叠后互相平行、直径为25mm的金属样及下面的支承架构成。其中一根可以绕中心轻微上下摆动，男一可以绕它的轴心稍作旋转，支承架离度约50mm，并能使上面的金网间距可调。压头是一直径为25mm的金厚摔，也可以绕中心_上下轻微摆动。支座金摔和压头与试样接触部分均包上厚度为5mm，硬度为邵尔A4560度的普通橡胶板。
b）钢直尺，精度为1mm，
c）秒表，精度为0.1s。
6.2.1.2试样催备
以自然于燥状态下的件瓦作为试样，试样数量为五件。6.2. 1. 3试验步骤
6.2.1.3.1将试样放在支座上，调整支座金风棒间题，并使压头位于支座金属样的正中，如图13～图18所示。对于按图示跨距要求搭接不定的瓦，调整间距使支座金属摔中心以外瓦的长度为15rmm土2mm。
图13平瓦类弯曲试验装置
图15板瓦、滴水瓦类弯曲试验装置JC709-1998
图14脊死、简瓦、沟头瓦类弯曲试验装置200
图16J形瓦、S形瓦类弯曲试验装置
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
