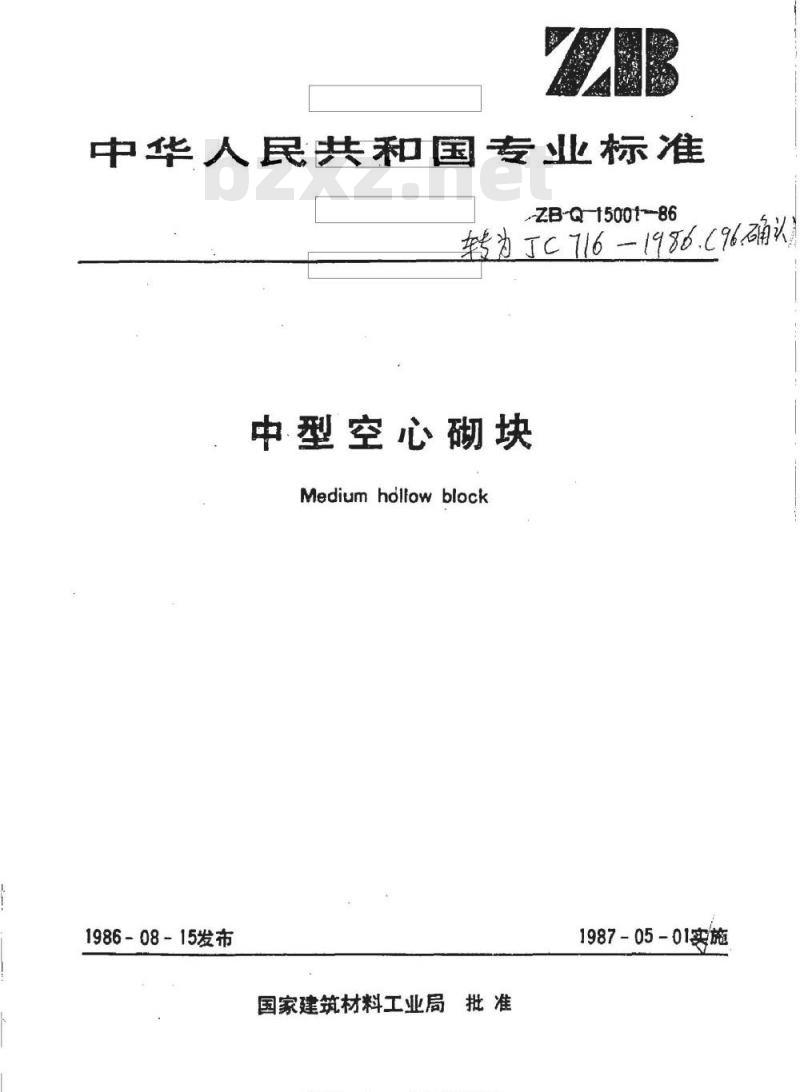

【建筑材料行业标准(JC)】 中型空心砌块

中华人民共和国专业标准
ZB-Q-15001-86
转为TC7161986.96确认
中型空心砌块
Mediumhodfowblock
1986-08-15发布
国家建筑材料工业局批准
1987-05-01实施

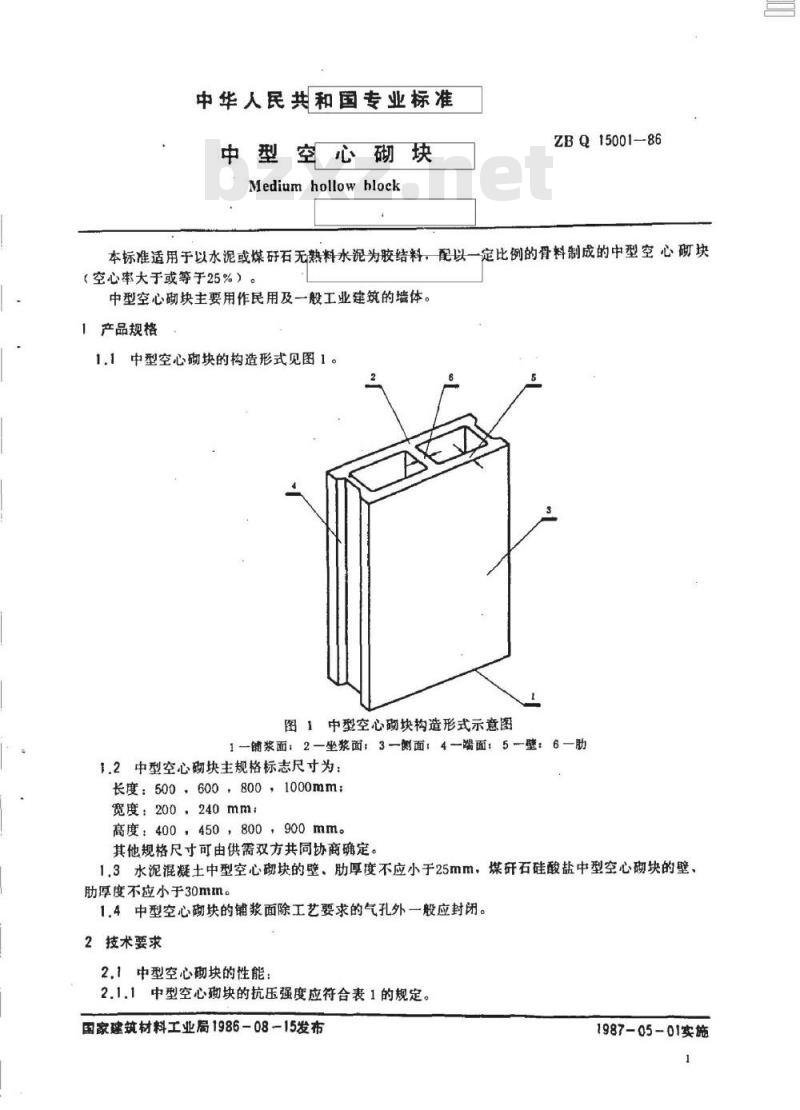

中华人民共和国专业标准
中型空心砌块
Mediumhollowhlock
ZBQ15001-86
本标准适用于以水泥或煤码石无熟料水泥为胶结料，配以一定比例的骨料制成的中型空心研块（空心率大于或等于25%）
中型空心砌块主要用作民用及一般工业建筑的墙体。1产品规格
1,1中型空心砌块的构造形式见图1图1中型空心砌块构造形式示意图1—铺浆面：2—坐浆面：3一侧面：4一嘴面：5壁：6—肋1.2中型空心砌块主规格标志尺寸为：长度：500，600，800，1000mm：宽度：200，240mm：
高度：400，450，800，900mm。其他规格尺寸可由供需双方共同协商确定。1.3水泥混凝土中型空心砌块的壁、肋厚度不应小于25mm，煤研石硅酸盐中型空心砌块的壁、肋厚度不应小于30mm。
1.4中型空心砌块的铺浆面除工艺要求的气孔外一般应封闭。2技术要求
2.1中型空心砌块的性能：
2.1.1中型空心块的抗压强度应符合表1的规定。国家建筑材料工业局1986-08-15发布1987-05-01实施

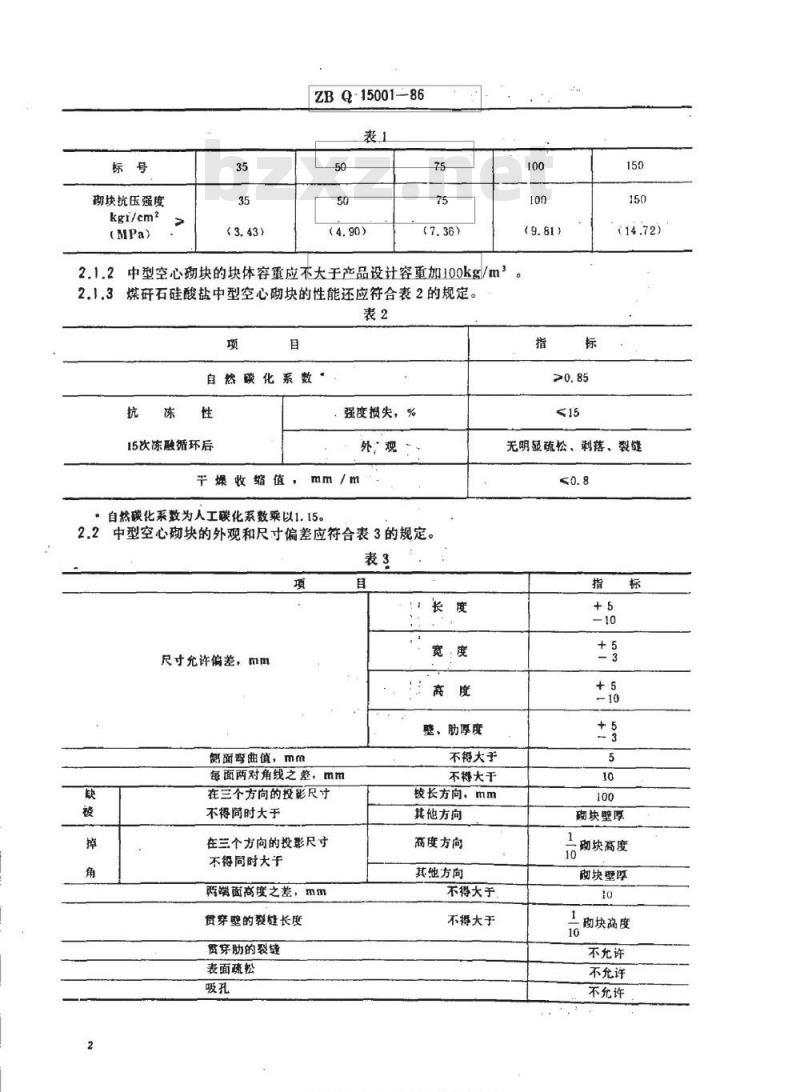

砌块抗压强度
kgi/em?
ZBQ：15001-86
中型空心砌块的块体容重应不大于产品设计容重加100kg/m212
煤研石硅酸盐中型空心砌块的性能还应符合表2的规定。表2
自然碳化系数·
15次冻融循环后
强度损失，%
外，观！
平燥收缩值，
.自然碳化系数为人工碳化系数乘以1.15。2.2中型空心砌块的外观和尺寸偏差应符合表3的规定。表3
尺寸允许偏差，mm
面客曲值，mm
每面两对角线之差，mm
在三个方向的投影尺寸
不得间时大于
在三个方向的投影尺寸
不得同时大于
两端面高度之差，mm
贯穿壁的裂缝长度
贯穿肋的裂缝
表面蔬松
整、肋厚度
不得大子
不得大于
校长方向，mm
其他方向
高度方向
其他方向
不得大于
不得大于
标准波热图naha
各类标准行业资科免下载
无明显疏松、剥落、裂缝
确块壁厚
砌块高度
翻块壁厚
块离度
不充许
不允许
不允许

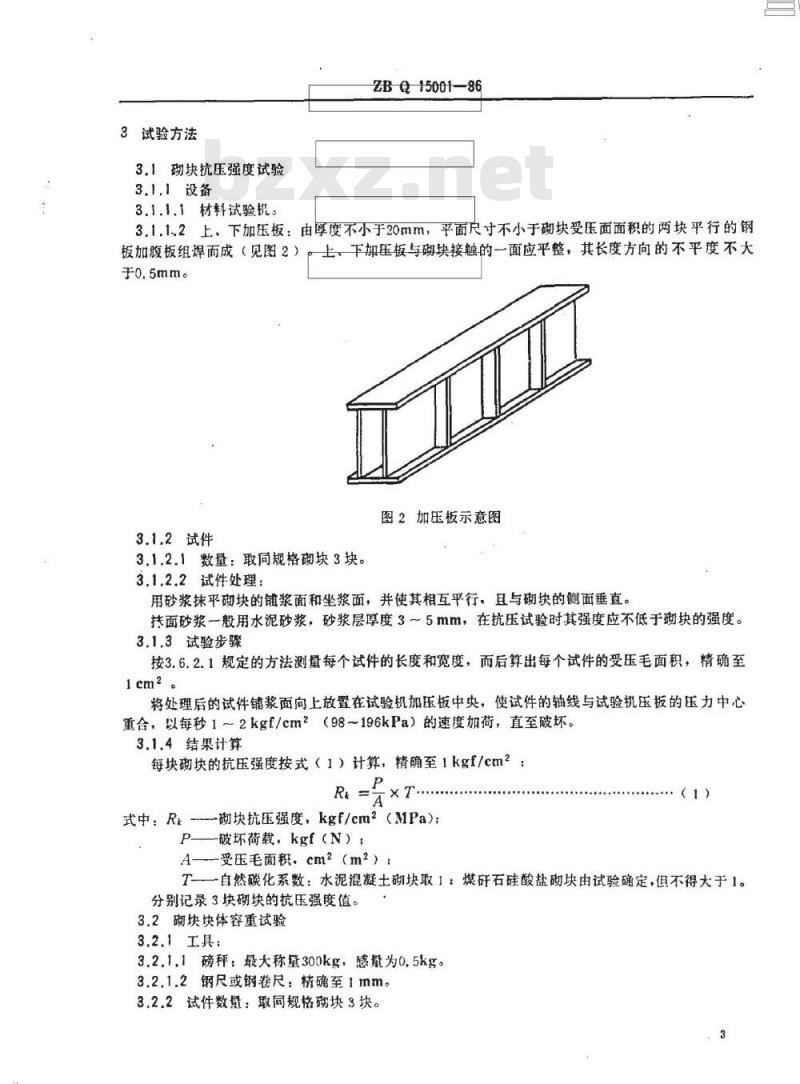

3试验方法
3.1砌块抗压强度试验
3.1,1设备
ZBQ15001-86
3.1.1.1材料试验机。
3.1.1.2上、下加压板：由厚度不小于20mm，平面尺寸不小于砌块受压面面积的两块平行的钢板加腹板组焊而成（见图2）。上、下加压板与硼块接触的一面应平整，其长度方向的不平度不大于0.5mm。
图2加压板示意图
3.1.2试件
3.1.2.1数量：取同规格砌块3块。3.1.2.2试件处理：
用砂浆抹平砌块的铺浆面和坐浆面，并使其相互平行，且与砌块的侧面垂直。扶面砂浆一般用水泥砂浆，砂浆层厚度3～5mm，在抗压试验时其强度应不低于砌块的强度。3.1.3试验步骤
按3.6.2.1规定的方法测量每个试件的长度和宽度，而后算出每个试件的受压毛面积，精确至1cm2。
将处理后的试件铺浆面向上放置在试验机加压板中央，使试件的轴线与试验机压板的压力中心重合，以每秒1～2kgf/cm2（98～196kPa）的速度加荷，直至破坏。3.1.4结果计算
每块砌块的抗压强度按式（1）计算，精确至1kgf/cm2：P
式中：Re--砌块抗压强度，kgf/cm2（MPa)：P—破坏荷载，kgf（N）；
A一-受压毛面积.cm2（m2）：
（1）
T一自然碳化系数：水泥混凝土砌块取1：煤研石硅酸盐砌块由试验确定，但不得大于1。分别记录3块硼块的抗压强度值。3.2砌块快体容重试验
3.2.1工具：
3.2.1.1磅秤：最大称量300kg，感量为0,5kg。3.2.1.2钢尺或钢卷尺：精确至1mm。3.2.2试件数量：取同规格砌块3块。3.2.3试验步骤：
ZBQ15001-86

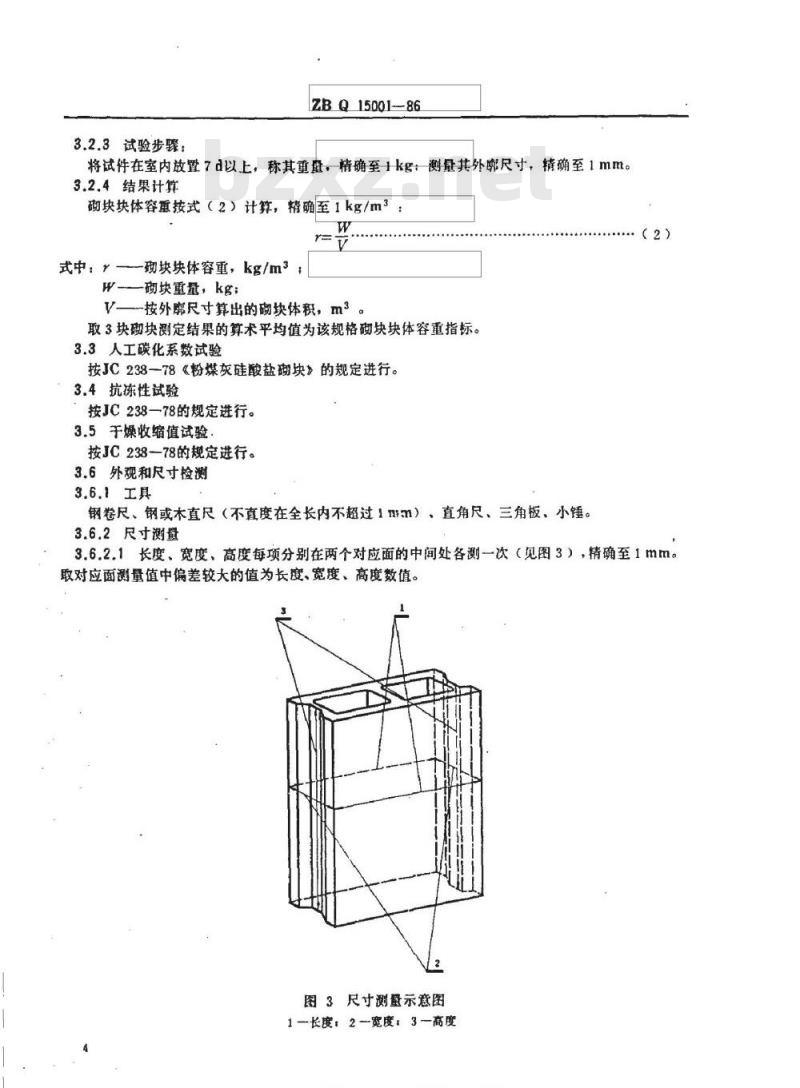

将试件在室内放置7d以上，称其重量，精确至1kg：测量其外率尺寸，精确至1mm。3.2.4结果计算
砌块块体容重按式（2）计算，精确至1kg/m3W
式中：—劲块块体容重，kg/m3
W-块重量，kg：免费标准bzxz.net
V——按外哪尺寸算出的砌块体积，m3取3块砌块测定结果的算术平均值为该规格砌块块体容重指标。3.3人工碳化系数试验
按JC238-78《粉煤灰硅酸盐砌块》的规定进行。3.4抗冻性试验
按JC238—78的规定进行。
3.5于燥收缩值试验
按JC238—78的规定进行。
3.6外观和尺寸检测
3.6.1工具
钢卷尺、钢或本直尺（不直度在全长内不超过1m）、直角尺、三角板、小锤。3.6.2尺寸测量
（2）
3.6.2.1长度、宽度、高度每项分别在两个对应面的中间处各测一次（见图3），精确至1mm。取对应面测量值中偏差较大的值为长度、宽度、高度数值。图3尺寸测量示意图
1—长度：2宽度：3一高度
ZBQ15001-86
3.6.2.2壁、肋厚度每项分别在两个最小部位处各测一次，精确至1mm。取两个部位测量值中偏差较大的值为壁、肋厚度数值。3.6.3侧面弯曲值测量
将直尺沿侧面的边贴放，测盘最大弯曲处直尺与试件侧面的距离（见图4），精确至1mm。图4弯曲测量示意图
3.6.4对角线差测量
分别测量各面两对角线的长度，精确至1mm。计算各面两对线长度之差。3.6.5缺梭掉角测量
用直尺测量缺陷部位在砌块长、宽、高度三个方向的投影尺寸（见图5），精确至1mm。bL
图5缺棱掉角测量示意图
L一长度方向的投影尺寸，h一高度方向的投影尺寸，b一宽度方向的投影尺寸5
ZBQ15001—86
3.6.6两端面高度差测量
按3.6.2.1规定的方法测量两个端面的高度，精确至1mm。计算两端面高度之差。3.6.7贯穿壁裂缝的检查
用直尺测量贯穿壁裂的长度（见图6），精确至1mm。3.6.8穿肋裂缝的检查
目检贯穿肋的裂缝（见图6）
3.6.9表面疏松检查
目检或用小锤检验表面疏松、粉化现象。图6贯穿壁、肋裂缝示意图
1一贯穿壁的裂缝：2一贯穿肋的裂缝：L一贯穿壁裂缝长度3.6.10吸孔检查
目检吸孔现象。
4检验规则
4.1以同标号主规格块中最大长度砌块1000块为一批，不足1000块者亦按一批计。4.2每批随机抽取32块，进行外观和尺寸偏差检测。若其中不符合表3规定者不多于7块时，判定该批产品外观和尺寸偏差检验合格：否则判定该批产品不合格。4.3在经外观和尺寸偏差检验合格的每批砌块中，随机抽取3块，进行抗压强度检验。若全部符合表1规定时，判定该批产品抗压强度合格；否则判定该批产品抗压强度不合格。4.4砌块块体容重、人工碳化系数、抗冻性、干燥收缩值的检验每半年必须进行一次。当原材料、配合比和生产工艺条件变动时，必须对上述四项性能进行检验。每次检验的结果作为下次检验前产品性能的指标。
4.5抗压强度、外观和尺寸偏差、砌块块体容重、人工碳化系数、抗冻性、干燥收缩值各项检验全部合格时，判定该批产品合格；有一项不合格时，即判定该批产品不合格。4.6出厂产品在厂内交货，并应出具质量检验合格证。如购货单位对产品质量有异议时，与生产厂共同或委托双方同意的单位进行复验。6
5产品堆放和运输
ZBQ15001--86
5.1产品应分规格、分标号、侧面竖直、整齐平稳堆放：堆放场地应坚实、平整、便于排水。5.2产品在厂内应有一个月的堆放期5.3在运输、装卸过程中，严禁摔、撞和翻斗卸货附加说明：
本标准由河南省冶金建材工北厅提出，由河南建筑材料科学研究所归口。本标准由河南建筑材料科学研究所负责起草。本标准主要起草人侯清照、赵琛。本标准委托河南建筑材料科学研究所负责解释：示业
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
