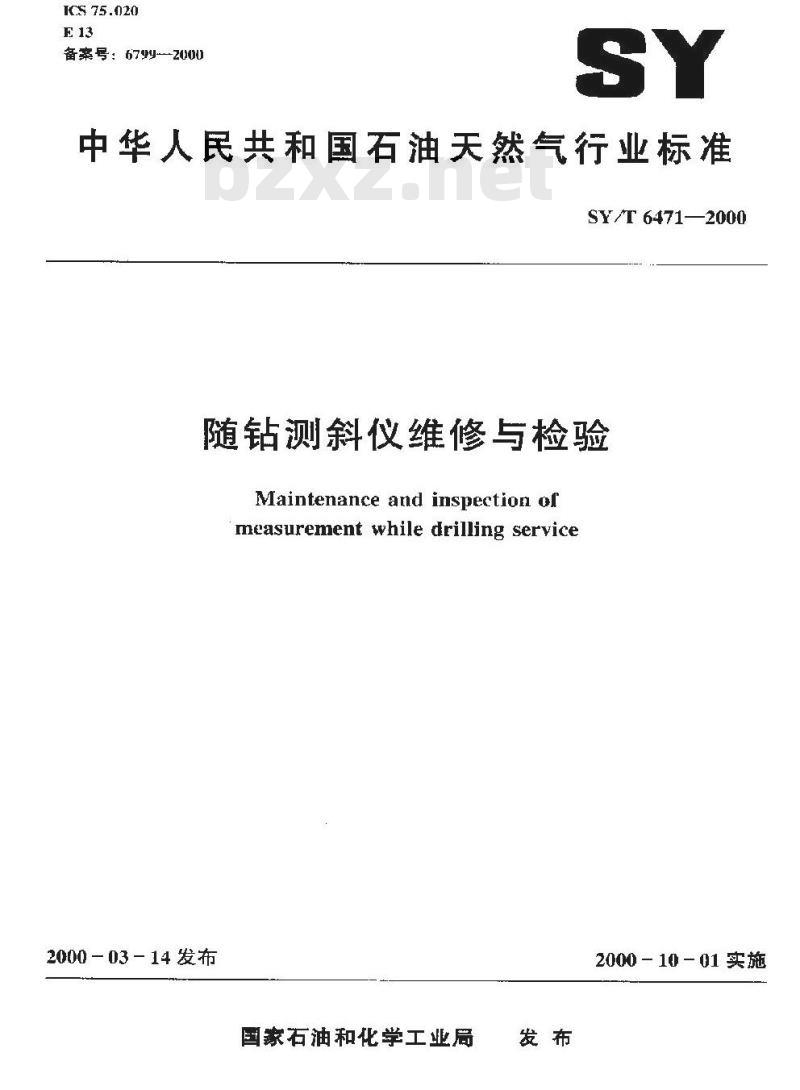

【石油天然气行业标准(SY)】 随钻测斜仪维修与检验

ICS 75.020
备案号：6799--2000
中华人民共和国石油天然气行业标准SY/T 64712000
随钻测斜仪维修与检验
Maintenance and inspection ofmeasurement while drilling Service2000 - 03 - 14 发布
国家石油和化学工业局
2000－10－01实施
SY/T 6471—2000

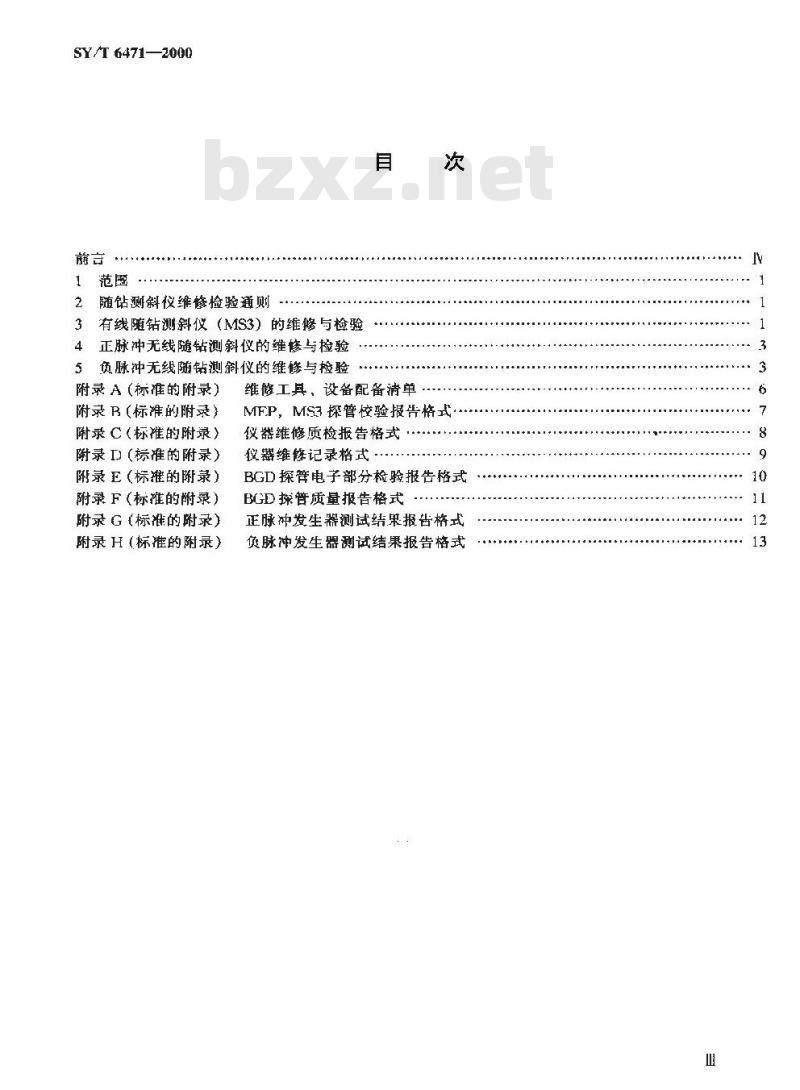

随钻测斜仪维修检验通则
3有线随钻测斜仅（MS3） 的维修与检验4正脉冲无线随钻测斜仪的维修与检验5负脉冲无线随钻测斜仪的维修与检验附录A(标准的附录)
附录B（标准的附录）
附录C(标准的附录)
附录 D (标准的附录)
附录E（标准的附录)
附录 F(标推的附录)
附录G（标准的尉录）
附录H(标准的附录）
维修工具，设备配备清单
MFP，MS3探管校验报告格式
仪器维修质检报告格式
仪器维修记录格式··-
BGD探管电子部分检验报告格式
BGD探管质量报告格式
正脉冲发生器测试结果报告桥式负脉冲发生器测试结果报告格式10
SY/T6471—2000

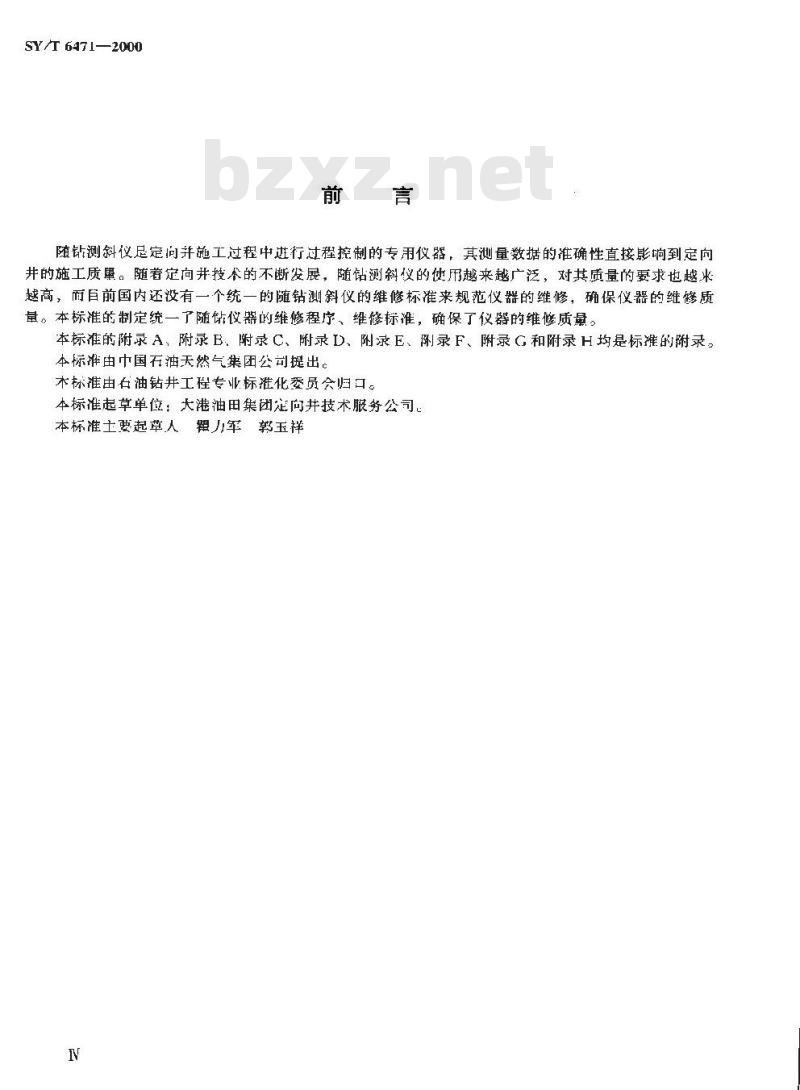

随钻测斜仪尼定向并施工过程中进行过程挖制的专用仪器，其测量数据的准确性直接影响到定向井的施工质罩。随着定向并技术的不断发展，随钻测斜仪的使历越来越广泛，对其质量的要求也越来越高，而自前国内还没有一个统一的随钻测斜仪的维修标准来规范仪器的维修，确保仪器的维修质量。本标准的制定统一了随钻仪器的维修程序、维修标准，确保了仪器的维修质量。本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录C和附录H均是标雄的附录。本标准由中国石油天然气集团公司提出。木标准由石油钻井工程专业标准化委员会归口。本标准起草单位：大港油田集团定向井技术服务公司本标准土要起草人翼力军郭玉祥V

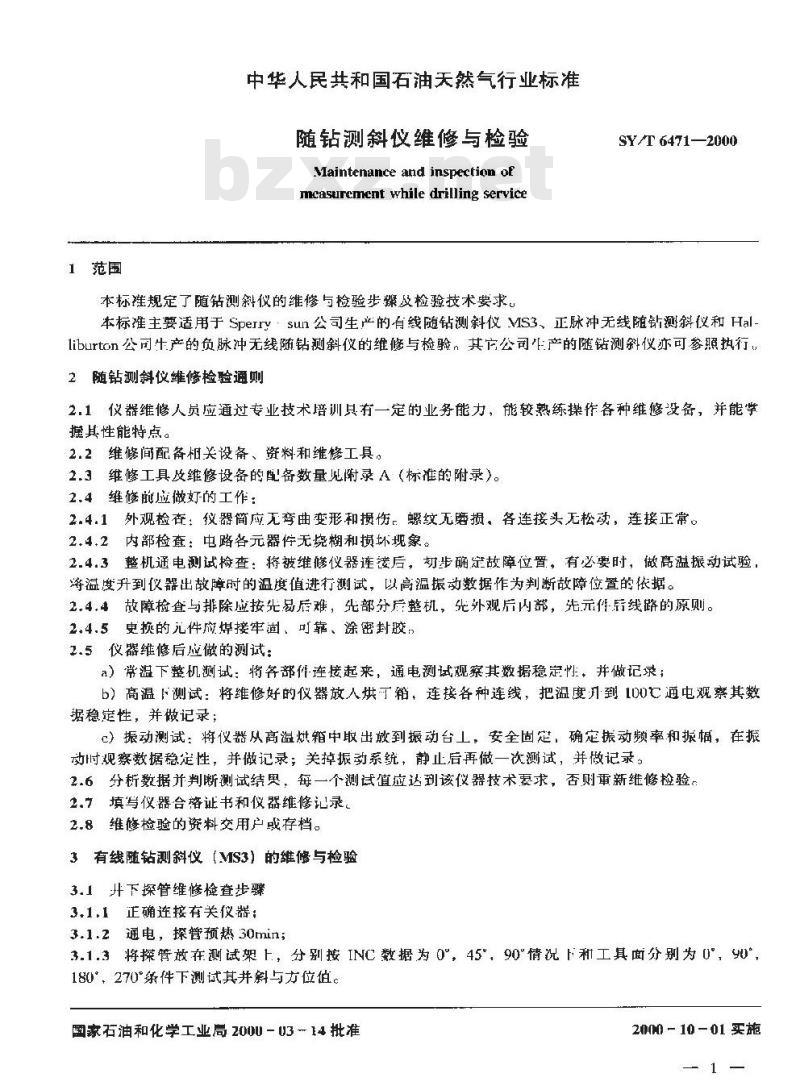

1范围
中华人民共和国石油天然气行业标准随钻测斜仪维修与检验
Maintenance and inspection ofmcasurement while drilling service本标推规定了随钻测斜仪的维修与检验步骤及检验技术要求。SY/T 6471—2000
本标准主要适用于 Sperysun公司生产的有线随钻测斜仪Ms3、正脉冲无线随钻测斜仪和Hal-liburton公司牛产的负脉冲无线随钻测斜仪的维修与检验，其它公司:产的随钻测斜仪亦可参照执行u2随钻测斜仪维修检验通则
2.1仪器维修人员应通过专业技术培训有一定的业务能力，能较熟练操作各种维修设备，并能掌握其性能特点。
2.2维修间配备相关设备、资料和维修工具。2.3维修工具及维修设备的配备数量必附录A（标准的附录)。2.4维修前应做好的工作：
2.4.1外观检否：器简应无弯曲变形和摄伤，螺纹无磨损。各连接头无松动，连接正常。2.4.2内部检查：电路各元器件无烧糊和损坏现象。2.4.3整机通电测试检查：将被维修仪器连接后，切步确定故障位置，有必要时，做高温振动试验，将温度升到仪器出故障时的温度值进行測试，以高温振动数据作为判断故障位置的依据。2.4.4故障检查与排除应按先易唇难，先部分后整机，先外观后内部，先元件质线路的原则。2.4.5更换的元件应煤接牢固、可靠、涂密封胶：2.5仪器维修后应做的测试：
a）常温下整机测试：将各部件连接起来，通电测试观察其数据稳定性，并做记录；b）高温下测试：将维修好的仪器放人烘丁箱，连接各种连线，把温度到100C通电观察其数据稳定性，并做记录：
c）振动测试：将仪器从高温烘箱中取出放到振动台工，安全固定，确定振动频率和振幅，在振动时观察数据稳定性，并做记录；关掉振动系统，静止后再做一次测试，并做记录。2.6分析数据并判断测试结男，每一个测试值应达到该仪器技术要求，否则重新维修检验。2.7填写仪器合格证书和仪器维修记录。2.8维修检验的资料交用户或存档。3有线随钻测斜仪【MS3]的维修与检验3.1升下探管维修检查步骤
3.1.1正确连接有关仪器；
3.1.2通电，探管预热30min；
3.1.3将探管放在测试架上，分别按INC数据为0，45°，90°情况下和工具面分别为U°，90°，180°，270°条件下测试其井斜与方位值c国家石油和化学工业局 200U - U3 14 批准2000 - 10-01 实施
SY/T 6471-—2000

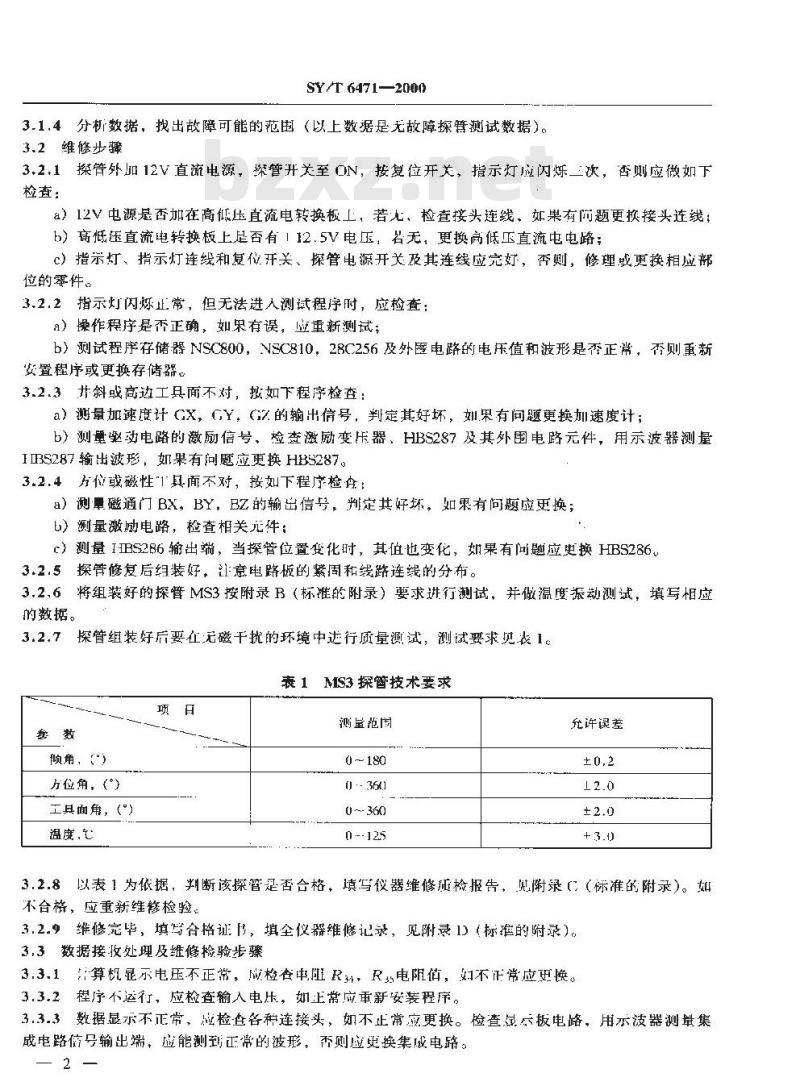

3.1.4分析数据，找出故障可能的范围（以上数据是无故障探管测试数据）。3.2维修步骤
3.21探管外加12V直流电源，探管开关至ON，按复位开美，提示灯应闪烁次，否则应微如下检查：
&）12V电源是否加在高低压直流电转换板上，若光、检查接头连线、如果有间题更换接头连线；b）高低压直流电转换板上足否有112.5V电压，名无，更换高低压直流电电路；c）指示灯、指示灯连线和复位开关、探管电源开关及其连线应完好，否则，修理或更换相应部位的零件。
3.2.2指示灯闪烁止常，但无法进入测试程序时，应检查：a）操作程序是否正确，如果有误，应重新测试；b）测试程序存储器NSC800，VSC810，28C256及外臣电路的电压值和波形是秀正常，否则重新安置程序或更换存储器。
3.2.3并斜或高边工具面不对，按如下程序检查：a）测量加速度计CX，GY，（的输出信号，判定其好坏，如果有间题更换加速度计；b）测量动电路的激励信号、检查激励变压器、HBS287及其外围电路元件，用示波器测量HIB5287输出波形，如果有问愿应更换HBS287。3.2.4左位或磁性\1具面不对，按如下程序检a）测量磁通门 BX，BY，BZ的输出信号，判定其好坏，如果有问题应更换；b）测量激励电路，检查相关元件：c）测量IBS2B6输出端，当探管位置变化时，其值也变化，如果有间题应更换HBS2863.2.5探管修复后组装好，意电路板的紧固和线路连线的分布。3.2.6将组装好的探管MS3按附录B（标准的附录）要求进行测试，并做温度振动测试，填写相应的数据。
3.2.7探管组装好后要在无磁干扰的环境中逆行质量测试，测试要求见表1表 1 MS3 探管技术要求
倾角，（\）
方位角，（°）
工具面角，（\)
温度.℃
测量范围
0 ~180
·364)
0 ~- 360
充许误差
3.2.8以表1为依据，判断核探管是否合格，填写仪器维修孤检报告，附录（（标准的附录）。如不合格，应重新维检验。
3.2.9维修完毕，填写合格证序，填全仪器维修记录，见附录1)（标准的附录）。3,3数据接妆处理及维修检验步骤3.3.1算机显示电压不正带，成检查申阻R3，R电阻值，如不正常应更换。3.3.2程序不运行，应检查输人电压，如正常应重新安装程序。3.3.3数据显示不正常，应检查各种连接头，如不止常应更换。检查显尺板电路，用示波器测量集成电路信号输出端，应能测到正常的波形，否则应逆换集成电路。2
4正脉冲无线随钻测斜仪的维修与捡验4.1：并卜探管（MEP）维修与检验步骤SY/T 6471—2000
4.1.1用抽气机给探管减振气管抽气，抽完后取出电路板：4.1.2MEP的传感器电路和信号放人中路的检验维修同3.2.3和3.2.4n4.1.3探管无信号输出应做如下检查：）检查三相整流电路输出电压及整流二极管的正向电阻值，：般情说输电压们V，正向电阻值为4502，如不正带应更换：b）用示波器测量三极管TR1和TR2输出端信号波形，如不正常，除捡查三极管外，还要检查周围相关元件：
）检查电话线及脉冲发生器是否正常，如不正常应更换电话线或脉冲发生器。4.1.4按 3.2.5~-3.2.8进行。
4.2数据接收处理器维修与检验
4.2.1数据接收压力传感器维修检验步骤：a）压力传感器外接收25V直流电压，当压小为0Pa时输出电流为（4土1）mA：b）当压力增加到34.474kPa时，调整电位器使其输出为（20上1）mAc）如果达不到规定值应更换电路板。4.2.2数据处理器的维修检验：
如果有脉冲信号波形，显示屏不显示测量数据值，就用示波器测量信号的滤波电路正波和放大电路的电压；如果正常，故障可能是程序的故障，安装程序，洋意程序的版本号如不正常应更换信号滤波电路板或敬大电路板。
4.3正脉冲发生器的维修与检验
4.3.1正脉冲发星器的拆卸与清洗：a）首先按照拆卸顺序松开各连接部位；h）用专业工具拆卸脉冲发生器的主阀、控制阀、柱塞泵；c）拆御下的机械配件，在清洗机中清洗后以各测试组装用，4.3.2正脉冲发生器配件测试与组装：日）将主阀、控制阀、柱塞泵清洗干净后，装人校验台架上；b）接通各油路及动力源，观察仪器、仪表，按照有关校验步骤逐项检查部件性能是否满足技术鑫数，芹做好记录；
c）部件检验合格后，方可再欲使用：d）经检查、校验合格的零部件，按照装配图的顺序逊行组装；对各传动链的配合尺寸问隙，按照技术要求重新进行调整：各连接部位用力短扳手达到额定上聚力短，防止损坏零件：e）重新组装调整好后，抽真空注油，在质量台架上进行检验，各项指标均满足晚场使用要求方可出厂。
4.3,3将组装好的脉冲发生器进行质量测试，测试步骤见附录G（标准的附录）4.3.4板据要求，判断该脉冲发生器是否合格，填写在仪器维修质检报告见附录C（标准的附录），如不合格重新维修检验。
4.3.5维修完毕，填写合格证书，填全仪器维修记录，见附录D（标推的附录）。5负脉冲无线随钻测斜仗的维修与检验5.1井下探管（BGD)的维修与检验5.1.1探臂的拆卸：
SY/F 64712000
从仪器外壳里拆下GL电路与传感器部分（加速度计和磁通门及相关电路），将其放到作台上分别进行维修检验，
5.1.2BGD电路维修检验：
a）从顶端的套筒开始，拆卸BCGE)3个电路模块的套筒；b）将模块小心从保护狭槽中央取出，连接检测仪器（传感器部分必须是正常的），观察测试数据，如不正常更换相应的模块；c）测试数据的波形如果比较小或不规则，可能是信号放大模块有敬障，应史换：d）没有测试数据，可能是BGD的程序模块有故障，应更换或重新写程序；c）测试Inc或Arm不正确，可能是BGD的A/D模块有故障，应史换；）组装BGD电路。
5.1.3传感器部分维检验：
选择接传感器测试装置电源功能，接DMIM扫描仪输人口和相应的通道，即：CH1 =A
加速度计CH2=B
ICH3 = C
CH5 = X
磁通门 CH6 =Y
提起传感器轻轻转动，规察转动时的电压，若无电压输出，应进行如下检查维修：a）检查21芯接插件是否摄坏，如果损坏成更换；b）检查线束是否损坏，如果发现损坏的线，应更换：c）如果没有发现摘环的导线，电了线路也没有问题，而故障一直存在，那么问题一定在传感器上，应更换整个传感器-
5.1.4组装BGD电路和传感器部分。5.1.S将凯装好的探管BD按附录E（标准的附录）的要求进行测试，并做温度振动测试，填写相应的数据。
5.1.6探管组装好届要在无磁干扰的环境中进行质量测试，测试标准见表15.1.7以表1技术要求为依据，判断该探管是否合格，填写附录F（标准的附录），如不合格重新维修检验。
S.1.8维修完毕，填写合格证，填全仪器维修记录，见附录D（标准的附录）5.2并下驱动器的维修与检验
将驱动器与检测设备正确连接，用示波器测量驱动器的拉力电流大小、开关脉冲峰值及脉冲宽度，如果不符合技术要求，应更换相应的模块（拆装方法和IGL探管一样）：2）拉力电流为0A时或没有开关脉冲峰值，应史换驱动器的电源模块控制模块；b）拉力电流小于6.5A，应更换驱动器的开关电容模块。5.3负脉冲发生器的维修与检验
5.3.1负脉冲发生器的拆御与清洗：a）首先拆卸脉冲发牛器的上堵头、拆卸项部压力开关：h）用专用工其拆卸脉冲发生器的电磁阀总成：c）拆卸下的机械配件，在清洗机中清洗后以备测试组装用，5.3.2负脉冲发生器配件测试与组装：a）将电磁阀用清洗剂清洗干净后，检測电磁闷内：出线的绝缘应大于20M2b）电磁闷开阀的拉力测试。将电磁阀开线圜面问弹黄秤，先将弹黄秤上的接头旋进到电磁阀端部的主轴上打紧，然后旋转手轮加到弹簧科读数达到20kg为止，调整测试装置到所要求的脉冲规定。接通测试装胃电源开关，检查电磁阀的工作情况，电磁阀·定要能澈发，在激发冲这一段时间内，要使电磁阀保持打开并能返回到原位，之后增加电磁阀开线圈上的拉力，直到它不能被激发而不工作4
为止，并记录拉力值；免费标准下载网bzxz
SY/T 6471—2000
）电磁阀关线圈的拉力溉试，将电磁阀线圈面对弹蓄秤，把弹簧秤上的接头与电磁阀端面的主轴旋接工紧后，旋转手轮加到弹簧秤20k位置上接通测试装置电源开关，电磁阀激发动作，稳定后，增加电磁阀线圈拉力，直到其不工作为止，并记录拉力值；d）根据脉冲发牛器机城配件的组装图的要求，对清洗过的配件逐测试，如不符合要求，用同型号的合格配件代替；
e）根据脉冲发生器机械组装图的技术要求，组装脉冲发生器。5.3.3，对组装好的脉冲发生器进行质量测试。测试步骤按附录H（标准的附录）的要求进行。5.3,4以5.3.6技术要求为依据，判断该脉冲发生器是否合格，并填写附录C（标准的附录）。如不合格重新维修检验。
5.3.5维修完毕，填写合格证书，填全仪器维修记录，见附录D（标准的附录）。5.3.6脉洲发生器检验标准：
a）电磁阀打开，拉力22→31kg（弹簧秤读数);b）电磁阀关闭、拉力24·-33（弹簧秤读数);c）内部导线与外壳绝缘大于20M2。5.4数据接收处理器的维修与检验5.4.1数据接收压力传感器的维修检验按4.2.1执行。5.4.2数据处理器维修检验：
a）程序死循环，数据无法处理，应更换内存电路板或重新安装程序；b）处理器显示电压不对，应测量其电源输出电压，正常值分别为：三5V，三25V，若不正确，应更换电源板。
SY/T 6471-2000
附录A
（标准的附录）
维修工具、设备配备清单
表AI工县、设备
香览表
专接口箱
深管测试架
数学方用表
仪器维修工具
可调电源
计算机及打印机
液压泵
温变加热派动台
蛋尔姆兹线圈
示波器
拉力器
连接线
电池筒
水平仪
脉冲发生器测试台
电流传感器电阻盒
探管类型：
SY/T 6471—2000
附录B
(标准的附录）
MEP，MS3探管校验报告格式
MEP、MS3探管校验报告
常规检杏（接口、外壳、螺纹）2垂直检查
置磁性工具面，（\）
磁性工具面显示，（\)
井斜显示、（\）
倾斜45检查（东西方向）
置高逆工具面、（\)
方位龈示，（\）
井斜显示，（\）
4水平检杏【东西方向）
置高边工只面，(\)
方位显示，（）
井斜显示，（\）
橙验员：
捡验结果：
探管号：
E期：
仪器名称
维修类别
内容：
维修人：
检验员：
SY/T 6471--2000
附录C
(标准的附录）
仪器维修质检报告格式
仪器维修质检报告
修完时间
备注：
检验结果：
佐器名称
仅器现场故障说明：
送修时间
检查结果及处理意见：
维修项目：
修完时间：
SY/T 6471-—2000
附录D
（标准的附录）
仪器维修记录格式
仪器维修记录
送修单位
维修人：
