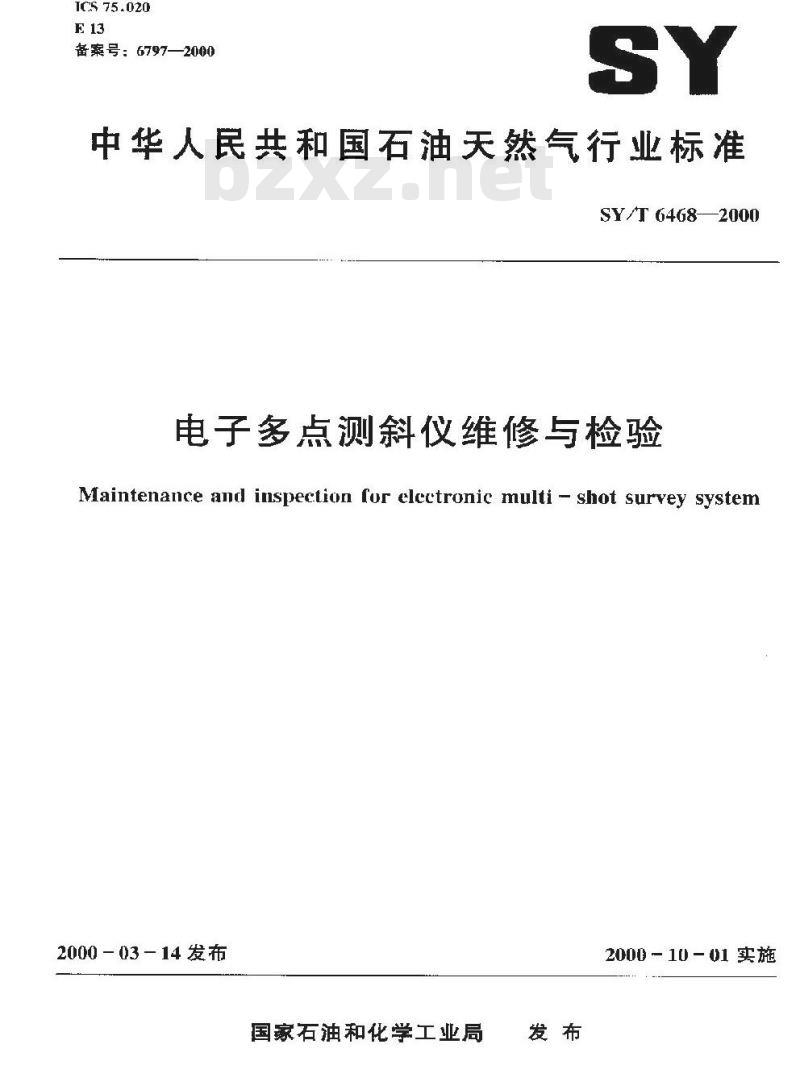

【石油天然气行业标准(SY)】 电子多点测斜仪维修与检验

TC575.020
备案号：6797—2000
中华人民共和国石油天然气行业标准SY/T 6468-2000
电子多点测斜仪维修与检验
Maintenance and inspection for electronic multi - shot survey system2000-03—14发布
国家石油和化学工业局
2000-10-01实施

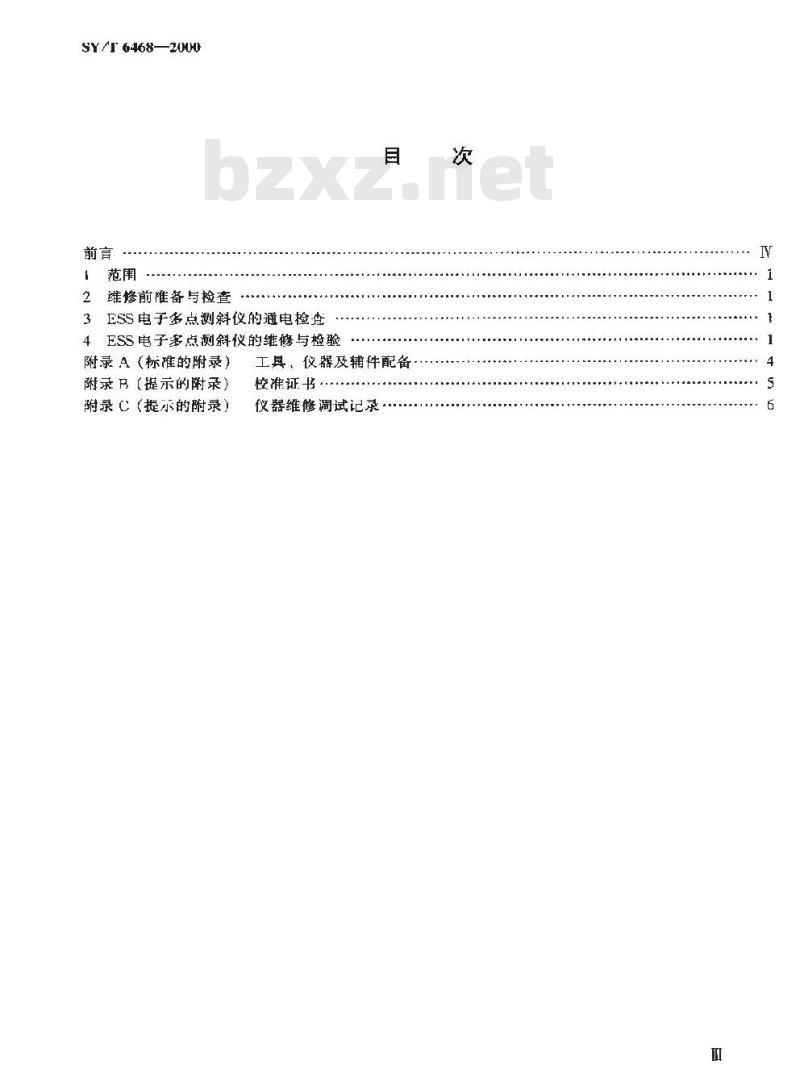

SY7T 6468—20H0
维修前推备与检查
ESS电子多点测斜仪的通电检变
4 ESS电子多点测斜仪的维修与检验附录A(称难的附录)
附录阝【提示的附录
附录C（提示的附录）
工具，仪器及辅件配备
校准证书
仪器维修调试记录

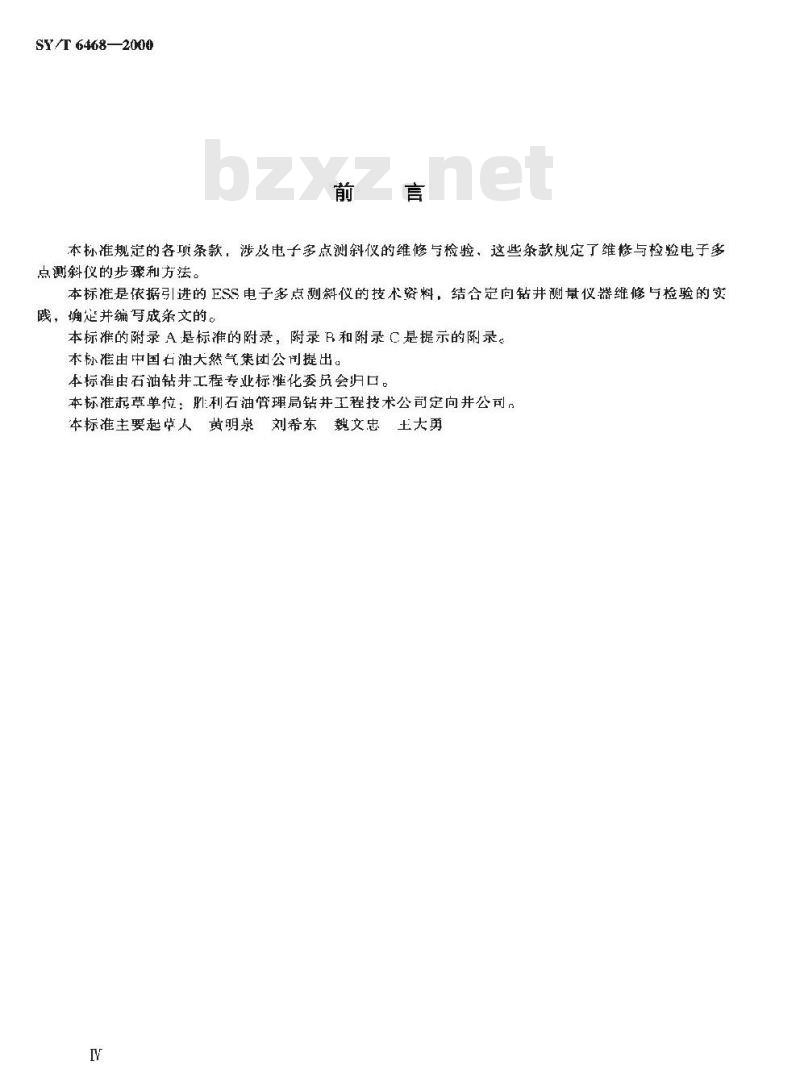

SY/T 6468—2000
本标准规定的各项条款，涉及电子多点测斜仪的维修与检验、这些条款规定了维与检验电子多点测斜仪的步骤和方法。
本标准是依据引进的ESS电子多点测斜仪的技术资料，结合定向钻井测最仪器维修与检验的实践，楚并编写成条文的。
本标准的附录A是标准的附录，附录R和附录C是提示的阴录。本标推由中国石油大然气集团公闹提出。本标准由石油钻井工程专业标准化委员会归口。本标准起草单位：胜利石油管理局钻井王程技术公司定向井公司本标准主要起草人黄明泉刘希东樊文忠王大勇
■范围

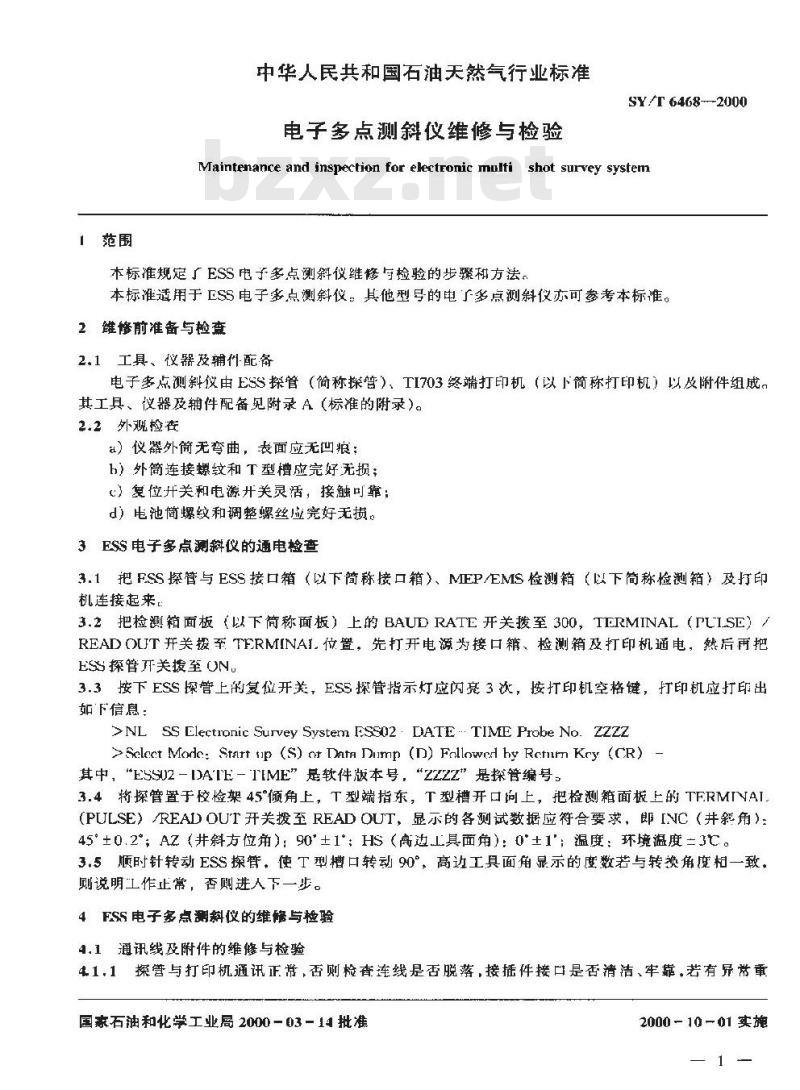

中华人民共和国石油天然气行业标准电子多点测斜仪维修与检验
SY/T 6468--2000
Maintenance and inspection for electeronic multi shot survey system本标准规定了ESS电子多点测斜仪维修与检验的步和方法。本标准适用于ESS电子多点测斜仪。其他型号的电了多点测斜仪亦可参考本标准。2维修前准备与检查
2.1工具、仪器没辅件配备
电子多点测刹斜仪由ESS探管（简称操管）、TI703终端打印机（以小简称打印机）以及附件组成。其工具、仪器及辅件配备见附录A（标准的附录）。2.2外观检查
a）仪器外筒无弯曲，表面应无凹痕；b）外筒连接螺纹和T型槽应完好无损；c）复位开关和电源开关灵活，接触可靠；d）电池简螺纹和调整螺丝应完好无损。3ESS电子多点测斜仪的通电检查3.1把FSS探管与ESS接口箱（以下简称接口箱）、MEP/EMS检测箱（以下简称检测箱）及打印机连接起来：
3.2把检测箱面板（以下简称面板）上的BAUDRATE开关拨至300，TERMINAL（PLLSE）／READOLUJT并关拨至TFRMINAI.位置，先打开电源为接口箱、检测箱及打印机通电，然后再把ESS探管开关援至ONu
3.3按下ESS探管上的复位开关，ESS探管指示灯应闪亮3次，按打印机空格键，打印机应打印出如F信息：
>NLSS Electronie SurveySystem ESS02DATE.TIMEFrobeNo. ZZZZ>Selert Modc: Start tp (S) nt Data Dump (D) Fallowed hy Return Kry (CR) -其中，“ESSU2一DAIE一\IEME”是软件版本号，“ZZZZ”是探管编号。3.4将探管置于校检架45倾角上，T型端指东，T型槽开口向上，把检测箱面板上的TFRMIVAI(PULSE）/READOUT开关拨至READ OUT，显示的各测试数据应符合要求，即INC（井角）：45°±0.2°Az（井斜方位角)：90'±1°；HS（高逆山其面角)：0°±1'；温度：环境溢度=3C。3.5顺时针转动ESS探管，使T型槽口转动90°，高边工具面角显示的度数若与转换角度相一致，则说明工作止常，否则进人下一步。4FSS电子多点测斜仪的维修与检验4.1通讯线及附件的维修与检验
41，1探与打印机通讯正带，否则检查连线是否脱落，接插件接口是否清洁、牢靠，若有异带重国家石油和化学工业局2000－03－14批准2000-10-01实施
SY/T 6468—2000

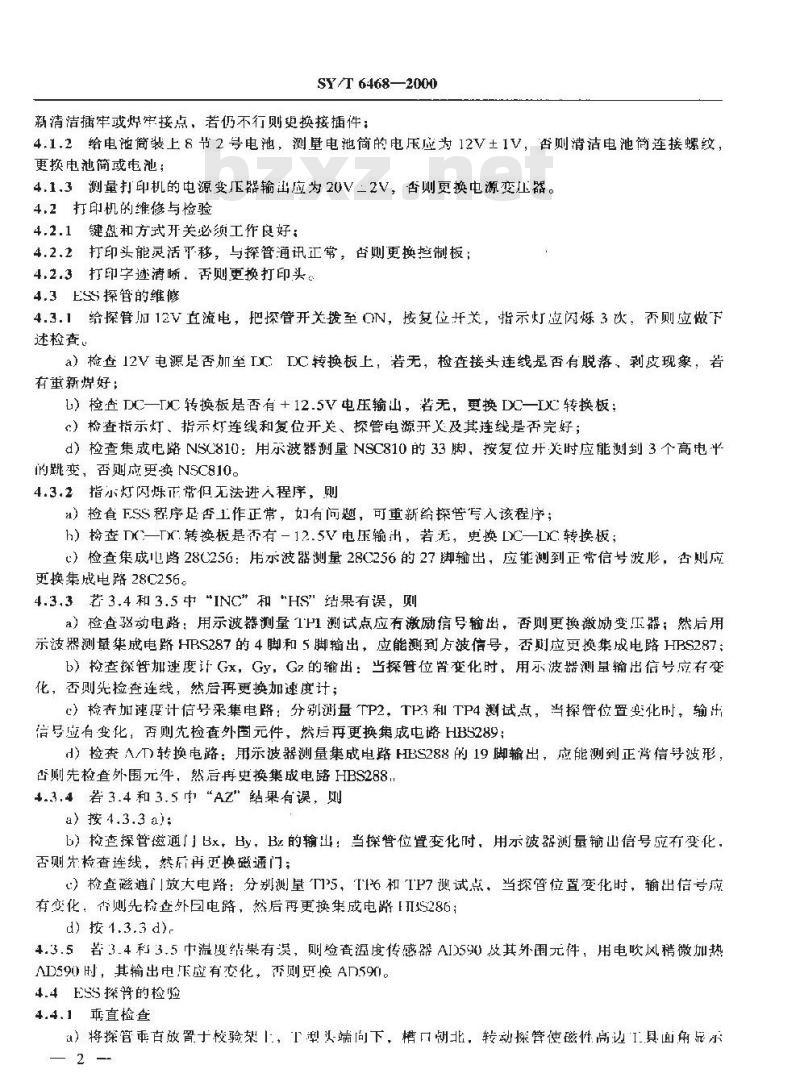

新清洁插牢或炽牢接点，若仍不行则更换接插件：41,2给电池筒装上8节2号电池，测量电池简的电压应为12V土1V，否则清洁电池筒连接螺纹，更换电池简或电池；
4.1.3测量打印机的电源变正器输出应为20V-2V，否则更换电源变压器。4.2打印机的维修与检验
4.2.1键盘和方式开关必须工作良好：4.2.2打印头能灵活乎移，与探管通讯正常，否则更换控制板：4.2.3打印字迹清晰，否则更换打印头4.3ESS探管的维修
4.3.1给探管加12V直流电，把探管开关拨至ON，按复位开关，指示灯闪烁3次，否则应做下述检查。
a）检查I2V电源是否加至IXCIC转换板上，若无，检查接头连线是否有脱落、剥皮现象，若有重新焊好；
L）检查 TC—TC转换板是否有+12.5V电压输山，若无，更换DC—LC转换板：）检查指示灯、指示灯连线和复位开关、探管电源开义及其连线是否完好；d）检查集成电路NSC810：用示波器测量NSC810的33脚，按复位关时应能测到3个高电半的跳变，否厕应更换NSC810。
4.3.2指小灯闪烁正带但无法进人程序，则a）检食FSS程序是否工作正常，如有问题，可重新给探管写入该程序；h）检查TK—TXC转换板是否有一12.5V电压输出，若无，更换LC—LC.转换板；c）检查集成电路28C256：用示波器测量28(256的27脚输出，应能测到正常信号波形，否则应更换集成电路28C256。
4.3.3芒3.4和3.5中INC”和\HS”结果有误，则a）检查驱动电路：用示波器测量TP1测试点应有激励信号输出，否则更换激励变正器；然后用示波器测量集成电路HRS287的4脚和5脚输出，应能测到方波信号，否则应更换集成电路HBS287；b）检查探管加速度计Gx，Gy，Gz的输出：当探管位宵变化时，用示波器测输出信号应有变化，否则先检查连线，然后再更换加速度计；c）检查加速度计信号采集电路：分别测量TP2，TP3 和 TP4测试点，当探管位置要化时，输出信号应有变化，否则先检查外围元件，然后再更换集成路HB5289：d)检查 A/T)转换电路；用示波器测量集成电路HBS288 的 19 脚输出，应能测到正肖信波形,否则先检查外围元件，然后再史换集成电路HBS288.4.3.4若3.4和3.5 “A2”结果有误，则a）按4.3.3a);
b）检查探管滋通门Bx，By，Bz的输出：当操管位置变化时，用示波器测量输山信号应有变化否则先检查连线，然后再更换磁通门；c）检查磁通门放大电路：分别测量TP5，T16和TP7测试点，当探管位置变化时，输出信号应有变化：否则先检查外回电路，然后再更换集成电路[Ⅱ5286d按1.3.3d)
4.3.5若3.4利3.5中温度结果有误，则查温度传感器AI)590及其外围元件，用电吹风稍微加热AD590时，其输出电F应有变化，否则臣换AD5904.4ESS探臂的检验
4.4.1垂直检查
a）将探管垂古放胃于校验架，T型头端向下，槽口朗北，转动探管使磁性高边I具面角显尔—2
SY/T 6468-2000
值为0°±0.5°，此时的井斜角显示值应为0°±0.2°b）按4.4.1a），使磁性高边工具面角显示值分别为180°-0.5°，90°+0.5°，270°-0.5。4.4.2水平检查
a）将探管水平放置，1型头端指西，转动探管使高边工具面角显示值为U°土0.5°，比时的井斜角显示值应为 90°±0.2°，FSS探管方位角应为270°1\b）按4.4.2 a）、使高边工其面角显示直分别为180°±0.5°，90±0.5，270°±0.5°，此时井斜角显示值都应为90°±0.2方位角都应为270°±1°；c）探管T型头端指东，按4,4.2a）和4.4.2b），并斜角显示值成为90°±0.2°，井斜方位角E效探管应为90°上1
4.4.345°检查
）把探管放」校验架45°位置上，T型头端指向东，转动探臀使高达工具面角显示值为(°土D.5°，此时的并斜角显示值应为 45°±0.2°，并斜方位角 ESS探管应为 90°±1°b）按4.4.3a)，转动探管使高边工具面角显示值分别为45°土0.5°，90°=0.5\，135°±0.5°，180°_0.5°，225°10.5°，270°10.5'，315°10.5°，此井斜角显示值应为45°10.2°，方位角都是90° ± 1°。
4.5高温振动
维修唇的探管应在温度为100忙士5，频率为10H主2Hz，加速度5m/的条件下，振动10min后，不出现异常。高温振动后进行精度测试，应符合规定要求。4.6检验结果的处埋
4.6.1探管检验合格后应贴上合格标签，否则贴停用标签。4.6.2填笃仪帮校准证书，见附录B（提示的附录）和仪器维修调试记录，见附录C（挺示的附录）。
4.6.3维修及检验资料必须存档
$Y7F 64682000
工具、仪器及辅件配备
（标准的附录）
附录A
T具、仪器及改辅件配备见衣A1。表A1工具、仪器及辅件配备清单数鼠
MIFVEMS检测箱
ESS接口箱
磁通门保护筒
校验架
数字万用表（四位半）
电池简
示波器
I具箱（仪器维修专剂)Www.bzxZ.net
连接线
专用扳手
2号高能碱性电池
校准证书格式如下：
被校准器具名称：
标称值
测量范围
并斜角
井斜方位角
高边工其面角
磁性高边工具面角
送检单位：
校准单位：
检测人：
审核人：
SY/T 6468—2000
附录B
（提示的附录）
校准证书
校准证书
允许误差
测量范围
盖章有效
检验日期：
审核月期：
年月日
最大误差
仪器维修调试记录格式如下，
仪器类型及编号：
检验人
SY/T 6468—2000
附录C
【提示的附录
仪器维修调试记录
仪器维修调试记录
送检单位：
故障情况
年月口
修理内容
