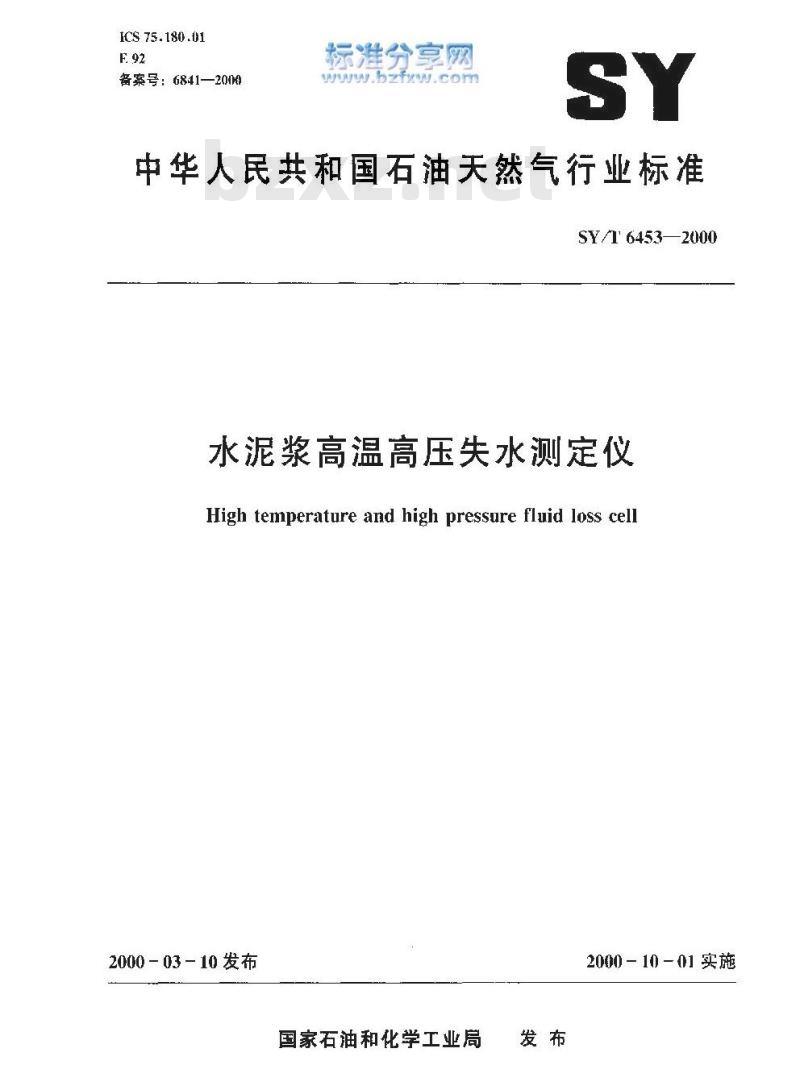

中华人民共和国石油天然气行业标准SY/T 64532000
水泥浆高温高压失水测定仪
High temperature and high pressure fluid loss cell2000-03－10发布
国家石油和化学工业局
2000－10 －01实施
SY/T6453—2000

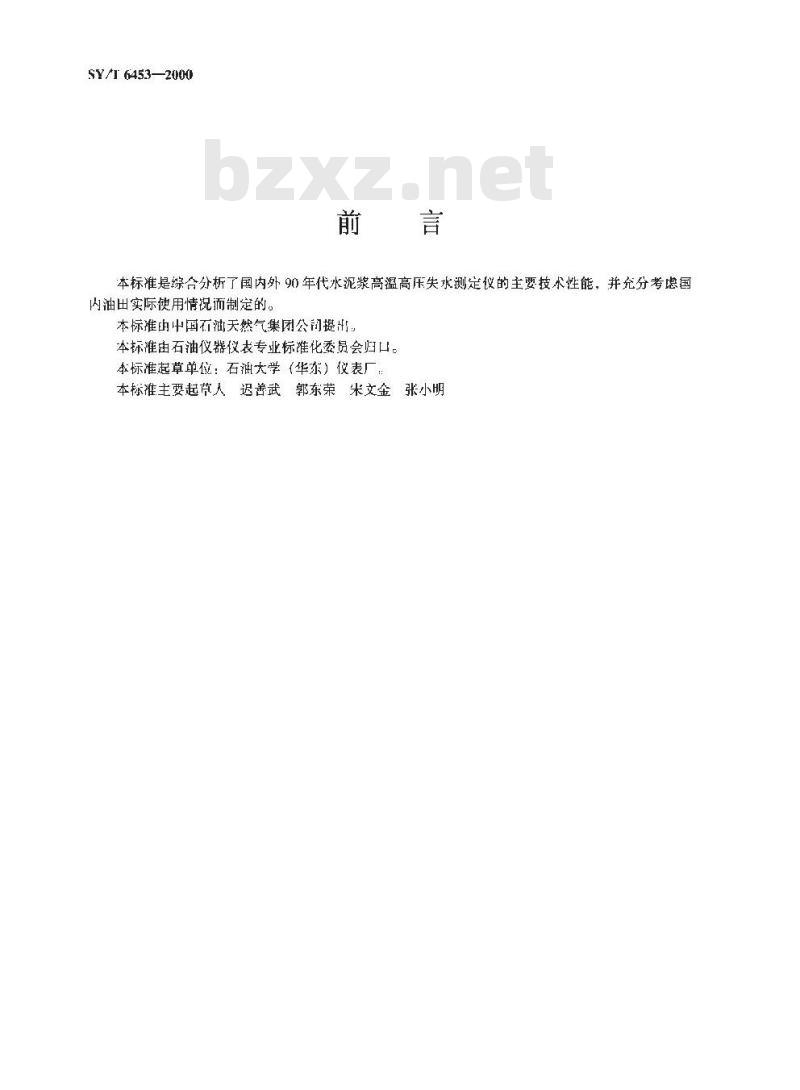

本标准是综合分析了国内外90年代水泥浆高溢高压失水测定议的主要技术性能，并充分考虑国内油田实际使用情说而制定的。本标准的中国石油天然气集团公司提出：本标准由石油仪器仪表专业标准化委员会归口。本标准起草单位：石油大学（华东）仪表厂：本标准主要起节人迟善武　郭东荣　米文金　张小明1范围

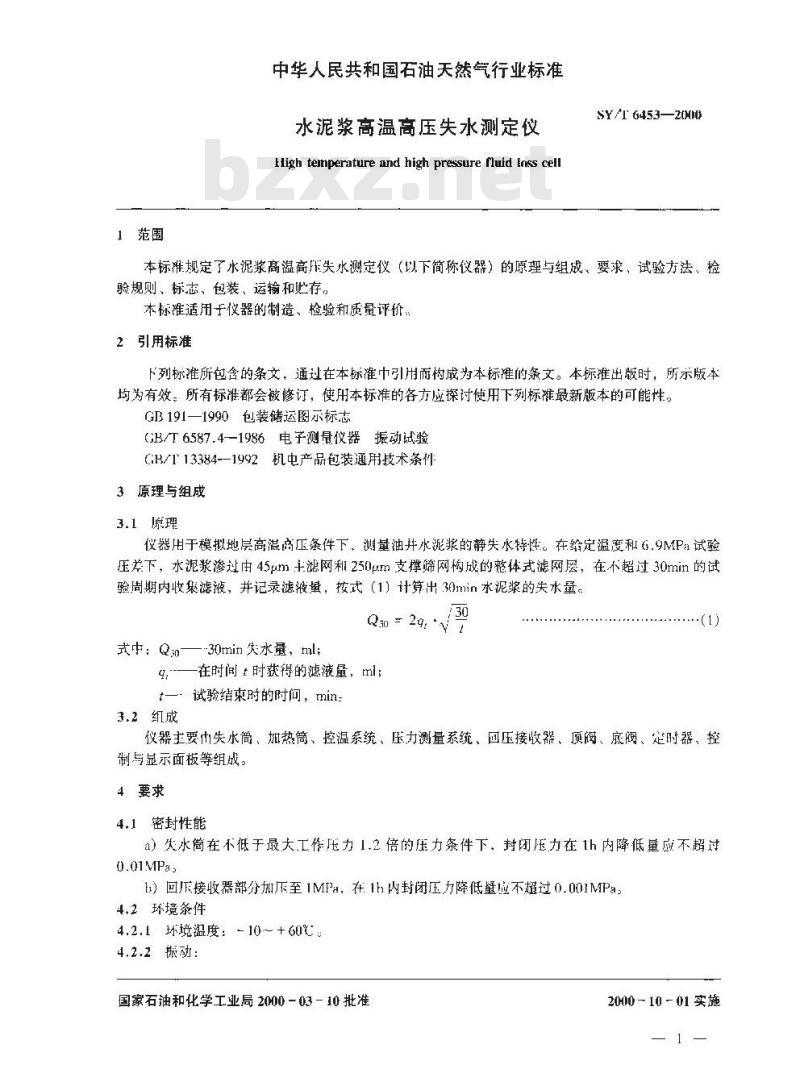

中华人民共和国石油天然气行业标准水泥浆高温高压失水测定仪
High temperature and high pressure fluid Enss cellSYT G453-20
本标谁规定了水泥浆高温高压失水测定仪（以下简称仪器）的原理与组成、要求，试验方法、捡验规则、标志、包装、运输和忙存。本标准适用于仪器的制造、检验和质量评价2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990包装储运图示标志
GB/T6587.4-1986电子测量仪器振动试验GH/113384-1992机中产品包装通用技术条件3原理与组成
3.1原理
仪器用干模拟地层高温高压条件下，测量油并水泥浆的静失水特性。在给定温度和6.9MPa试验压差下，水泥浆渗过由45um主滤网和250μm支撑筛网构成的整体式滤网层，在不超过30min的试验周期内收集滤液，并记录滤液量，按式（1）计算出30min水泥浆的失水量。30
式中：Qs—-30min失水量，ml;
9——在时间：时获得的滤液量，ml；t一试验结束时的时间，min：
3.2组成
仪器主要巾失水筒，加热筒、控温系统、压力测量系统、回压接收器、顶阀、底阀、定时器、控制与显示面板等组战。
4要求
4.1密封性能
a）失水筒在不低于最大工作压力1,2倍的压力条件下，封闭压力在1h内降低量应不超过O.01MPa.
b）回下接收器部分加压至1MFa，在.1h内封闭压力降低量应不超过0.001MPa4.2环境条件
4.2.1坏境温度：-10～+60℃．
4.2.2振动：
国家石油和化学工业局2000－03—10批准2000 ～10 -01 实施
a）加速度：9.8m/s±2.5m/s；
b）频率范围：5~55~5Hz;
c）扫频速度：1oct/min；
d）试验时间：≥30min。
SY/T6453—2000
4.2.3电源：交流198~242V，48~52Hz。4.3性能指标
4.3.1最高工作压力：14MPa
最高加热温度：180℃。
定时器允差：10s/h。
控温允差：±1℃。
压力测量允差：±0.5%
失水量重复性偏差：±2ml。
绝缘电阻：≥20Mm。
平均无故障工作时间（MTBF）：1000h。失水筒内径：54.1mm±0.05mm。4.3.10
失水筒简内部高度：216mm±0.1mm。4.4外观
仪器安装的各种指示仪表或控制阀件应在适当、醒目的位置上标示名称或功能。4.4.1
箱体及面板漆面应光洁、无划痕。面板文字及标志应清晰。
外露金属部件应经过防锈、防腐处理，表面光亮4.4.4
5试验方法
5.1试验设备
a）精密压力表（1MPa，0.1级：10MPa，0.25级：20MPa，0.25级）：b）量筒（150ml，最小刻度为1ml）；c）振动试验台；
d）电子秒表（2h，误差0.01s）；e）兆欧表（500VDC，0~500MQ）；f）压缩空气瓶；
g）游标卡尺（30cm，
分度值0.02mm）。
5.2试验项目
5.2.1密封性能试验
仪器失水筒与外接精密压力表（20MPa，0.25级）连通，加压至18MPa，记录压力示值，静置1h后，检查压力表指示，应满足4.la）要求。将回压接收器与精密压力表（1MPa，0.1级）连接并单独加压至1MPa，1h后检查压力表示值变化，应满足4.1b）要求。5.2.2环境试验
5.2.2.1温度试验
仪器置于工作状态，分别在－10℃和+60℃状态下静置2h，然后按5.2.6方法进行测量，结果应满足4.3.6要求。
5.2.2.2振动试验
按GB/T6587.4方法及4.2.2要求进行试验，试验后，仪器应完好无损，按5.2.6方法进行测量，结果应满足4.3.6要求。

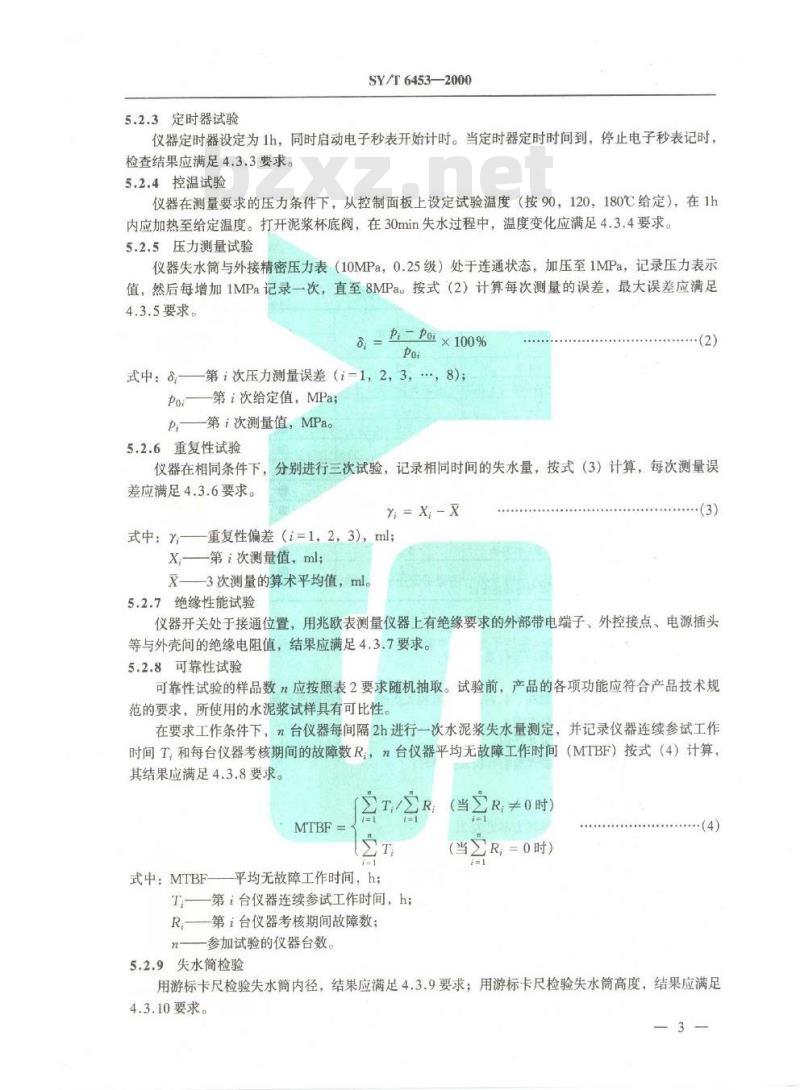

5.2.3定时器试验
SY/T6453—2000
仪器定时器设定为1h，同时启动电子秒表开始计时。当定时器定时时间到，停止电子秒表记时，检查结果应满足4.3.3要求。
5.2.4控温试验
仪器在测量要求的压力条件下，从控制面板上设定试验温度（按90，120，180℃给定），在1h内应加热至给定温度。打开泥浆杯底阀，在30min失水过程中，温度变化应满足4.3.4要求。5.2.5压力测量试验
仪器失水筒与外接精密压力表（10MPa，0.25级）处于连通状态，加压至1MPa，记录压力表示值，然后每增加1MPa记录一次，直至8MPa按式（2）计算每次测量的误差，最大误差应满足4.3.5要求。
8.-2-Pex100%
式中：8——第i次压力测量误差（i=1，2，3，，8）poi——第i次给定值，MPa;
Pi—第i次测量值，MPao
5.2.6重复性试验
仪器在相同条件下，分别进行三次试验，记录相同时间的失水量，按式（3）计算，每次测量误差应满足4.3.6要求。
式中：Y——重复性偏差（i=1,2，3），ml;X,—第i次测量值，ml;
x——3次测量的算术平均值，ml，5.2.7绝缘性能试验
（3）
仪器开关处于接通位置，用兆欧表测量仪器上有绝缘要求的外部带电端子、外控接点、电源插头等与外壳间的绝缘电阻值，结果应满足4.3.7要求。5.2.8可靠性试验
可靠性试验的样品数n应按照表2要求随机抽取。试验前，产品的各项功能应符合产品技术规范的要求，所使用的水泥浆试样具有可比性。在要求工作条件下，台仪器每间隔2h进行一次水泥浆失水量测定，并记录仪器连续参试工作时间T，和每台仪器考核期间的故障数R，n台仪器平均无故障工作时间（MTBF）按式（4）计算，其结果应满足4.3.8要求。
式中：MTBF-
平均无故障工作时间，h；
-第i台仪器连续参试工作时间，h；T
一第i台仪器考核期间故障数
参加试验的仪器台数。
5.2.9失水筒检验
（当R0时）此内容来自标准下载网
（当R，=0时）
用游标卡尺检验失水筒内径，结果应满足4.3.9要求；用游标卡尺检验失水筒高度，结果应满足4.3.10要求。
5.2.10外观检骑
SY/T 6453-2000
用目测法检验仪器外观应满足4.4要求6检验规则
仪器检验分为出厂检验和型式检验两种。6.1出厂检验
6.1.1仪器无论批量大小，每台都应通过出厂检验。6.1.2出厂检验的项目及要求见表1，表1
检验项目
密封性能试验
温度试验
摄动试验
定时器试验
控溢试验
压小测量试验
项复性试验
绝缘性能试验
可靠性试验
火水筒检验
外观检验
试验要求
1.3.9, 4.3.10
注，为必检项日，为可不做的检验项目6.2型式检验
仪器捡验项目表
试验方法
6.2,1仪器属下列情况之-者应进行型式检验a）新产品试定型时；
型式检验
检验类型
h）正式生产后，设计，结构、材料或工艺有较大更改，可能影响产品性能时；e）批量生产累计100台以上时：d）产品停产满两年，恢复生产时；t）出广检验结果与上次型或检验有较大差异时：f）质捡部门提出要求时。
6.2.2型式检验项尺现表1。
型式检轮项具的随机抽样方案览表2，表2随机抽样方案
4 --16
17 :-52
97 --200
200以上
样本大小
出厂检验
最大样本太小
企数的
6.3判定规卿
SY/T 6453—2000
.3.1仪器出厂检验项良全部合格方可出厂6.3.2型式检验中任一项目不合格时，应加倍抽样检验；若仍有不合格项目，则判定该批仪器不合格。
7标志、包装、运、贮存
7.1 标志
7.1.1仪器出」‘时应有下列产品标志）型号及名称；
b）制造厂名称及厂裔标；
c）出厂日期及出厂编号：
d）产品标准编号。
7.1.2包装标志
仪器外包装上应有收发货标志和包装储运图示标志，符合GB191要求7.2包装
7.2.1仪器包装必须符合GB/T13384要求。7.2.2随同仪器供应的技术文件应包括：a）合格证书：
h）操作使用说明书；
c）附件清单：
d）装箱单，
7.3运输
本仪器适用于各种运输方式。，运输中应避免雨需淋浸，避免强烈震动和撞击，应按包装箱上标明的方向放置。
7.4赋存
仪器应存在通风、干燥、无腐蚀性气体的环境中，常温下贮存。长期贮存时应定期（不超过六个月）开箱通电检查
