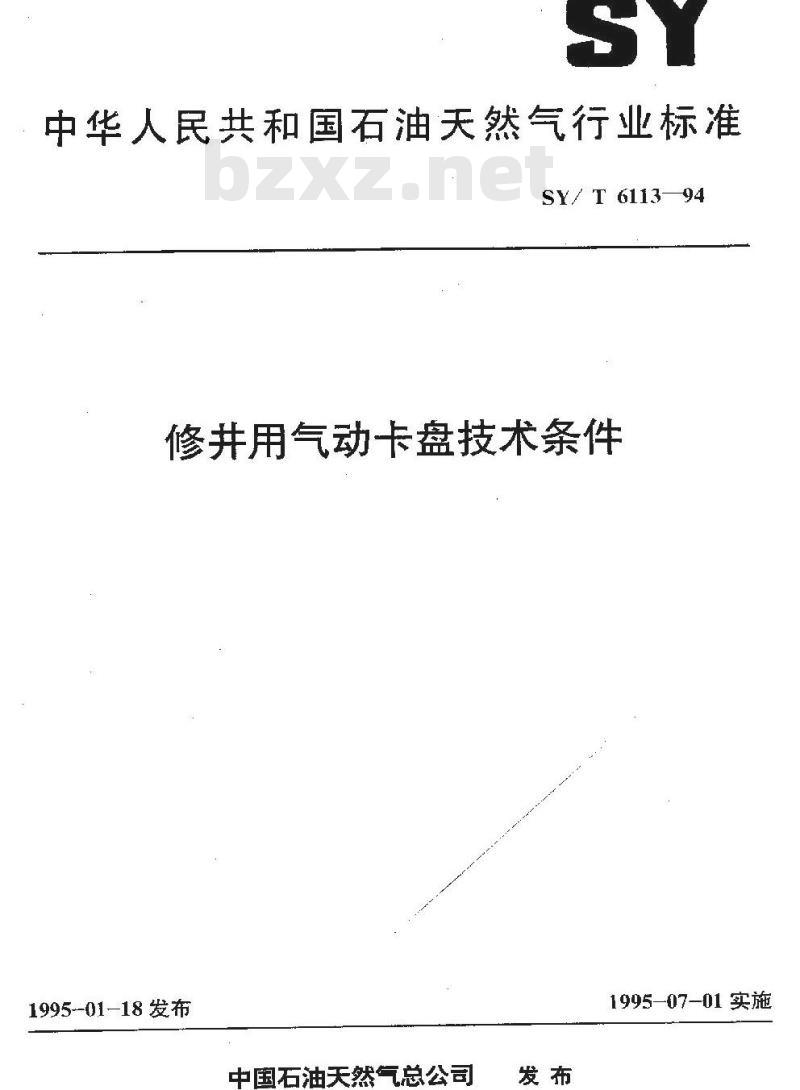

【石油天然气行业标准(SY)】 修井用气动卡盘技术条件

中华人民共和国石油天然气行业标准SY/ T 6113—94
修并用气动卡盘技术条件
1995-01-18发布
中国石油天然气总公司
1995—07-01实施

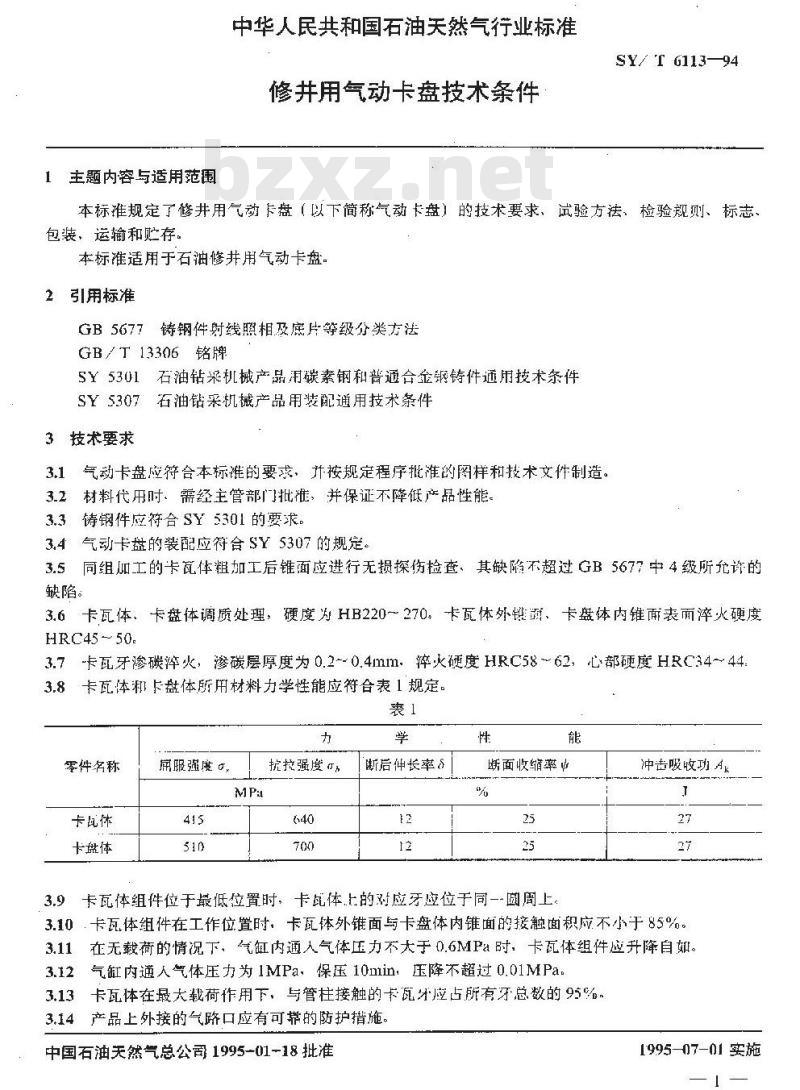

1主题内容与适用范围
中华人民共和国石油天然气行业标准修井用气动卡盘技术条件
SY/ T G11394
本标准规定了修井用气动卡盘（以下简称气动卡盘】的技术要求，试验方法，检验规则、标志包装，运输和贮存。
本标准适用于石油修井用气动卡盘。2引用标准
GB5677铸钢件射线照相及底片等级分类方法GBT13306铭牌
SY5301石油钻采机械产品用碳素钢和普通合金钢铸件通用技术条件SY5307石油钻采机械产品用装配通用技术条件3技术要求
3.1气动卡盘应符合本标准的要求，并按规定程序批准的图样和技术文件制造。3.2材料代用时、需经主管部门批准、并保证不降低产品性能。3.3铸钢件应符合SY5301的要求。3.4气动卡盘的装配应符合SY5307的规定。3.5同组加工的卡瓦体粗加工后锥面应进行无损探伤检查、其缺陷不超过GB5677中4级所允许的缺陷。
3.6卡瓦体、卡盘体调质处理：硬度为HB220～270。卡瓦体外链面、卡盘体内锥面表而淬火硬度HRC45 - 50.
3.7卡瓦牙渗碳萍火，渗碳层厚度为0.2-0.4mm辫火硬度HRC58~62，心部硬度H尽C34～44.3.8卡瓦体和卡盘体所用材料力学性能应符合表1规定。表1
零件名称
卡瓦体
卡盘体
常服强度！
抗拉强度，
断后伸长率3下载标准就来标准下载网
断面收缩率也
3.9卡瓦体组件位于最低位置时，卡瓦体上的对应牙应位于同-阅周上，冲击吸收功Ak
3.10，卡瓦体组件在工作位置时，卡瓦体外锥面与卡盘体内锥面的接触面积应不小于85%。在无载荷的情况下，气缸内通入气体压力不大于0.6MPa时，卡瓦体组件应升降自如。3,11
气缸内通人气体压力为1MPa、保压10min，压降不超过0.01MPa。卡瓦体在最大载荷作用下，与管柱接触的卡瓦牙应占所有牙总数的95%。产品上外接的气路口应有可靠的防护措施。中国石油天然气总公司1995-01-18批准1995-07-01 实施

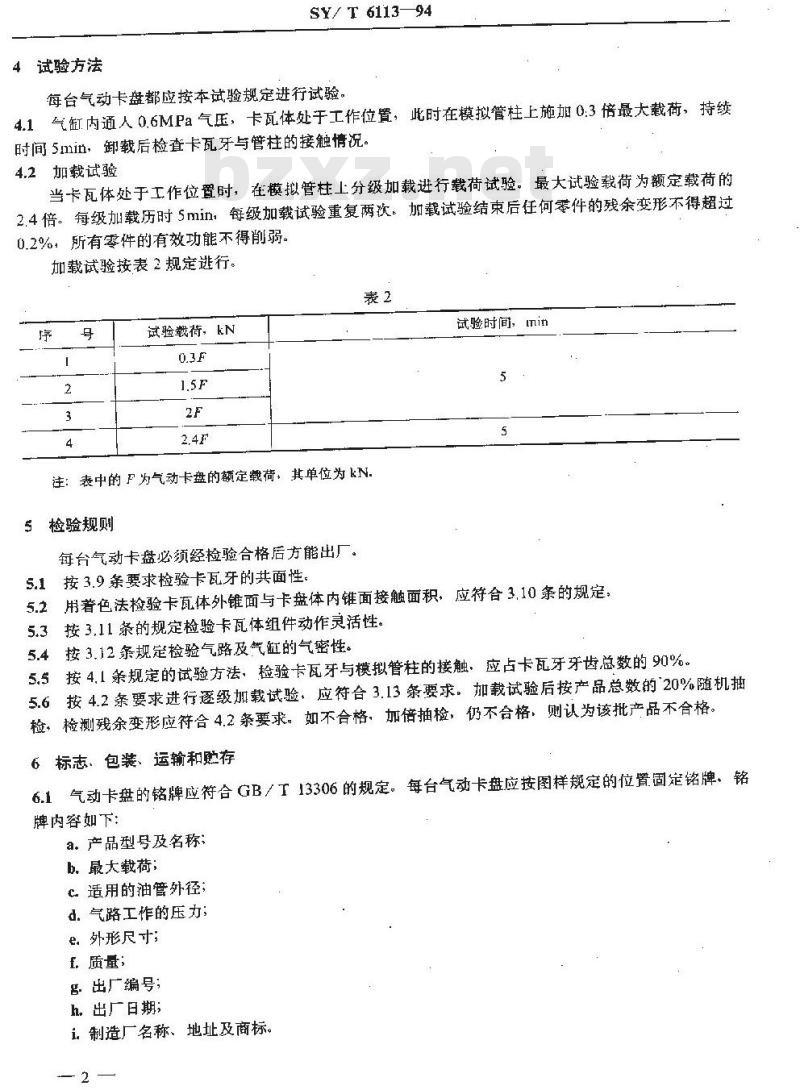

4试验方法
SY/T6113-94
每台气动卡盘都应按本试验规定进行试验。4.1气缸内通人0.6MPa气压，卡瓦体处于工作位置，此时在模拟管柱上施加0.3倍最大载荷，持续时间5min，卸载后检查卡瓦牙与管柱的接触情况。4.2加载试验
当卡瓦体处于工作位置时，在模拟管柱上分级加载进行载荷试验。最大试验载荷为额定载荷的2.4倍。每级加载历时5min，每级加载试验重复两次。加载试验结束后任何零件的残余变形不得超过0.2%，所有零件的有效功能不得前弱。加载试验按表2规定进行。
试验载荷，kN
注：表中的F为气动卡盘的额定裁荷，其单位为kN.检验规则
每台气动卡盘必须经检验合格后方能出厂。5.1按3.9条要求检验卡瓦牙的共面性，试验时间，Inin
5.2用着色法检验卡瓦体外锥面与卡盘体内锥面接触面积，应符合3.10条的规定，5.3按3.11条的规定检验卡瓦体组件动作灵活性。5.4按3.12条规定检验气路及气缸的气密性。5.5按4.1条规定的试验方法、检验卡瓦牙与模拟管柱的接触、应占卡瓦牙牙齿总数的90%5.6按4.2条要求进行逐级加载试验，应符合3.13条要求。加载试验后按产品总数的20%随机抽检，检测残余变形应符合4.2条要求。如不合格，加倍抽检，仍不合格、则认为该批产品不合格。6、标志、包装、运输和购存
6.1气动卡盘的铭牌应符合GB／T13306的规定。每台气动卡盘应按图样规定的位置固定铭牌、铭牌内容如下：
a.产品型号及名称；
b.最大载荷：
c适用的油管外径；
d.气路工作的压力：
e。外形尺寸；
f.质量；
g出厂编号；
h，出厂日期；
i。制造厂名称、地址及商标。

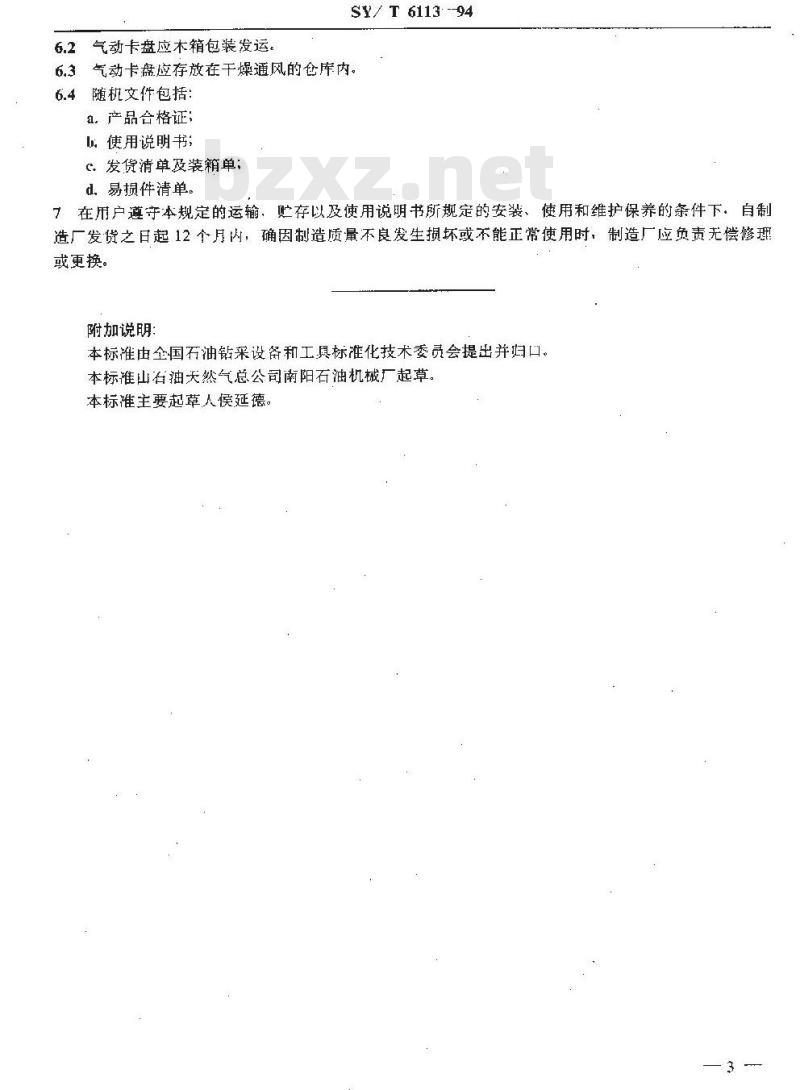

6.2气动卡盘应木箱包装发运。
SY/ T 6113 -94
6.3气动卡盘应存放在干燥通风的仓库内6.4随机文件包括：
a。产品合格证；
b.使用说明书；
c.发货清单及装箱单；
d。易损件清单。
在用户遵守本规定的运输，贮存以及使用说明书所规定的安装、使用和维护保养的条件下。自制造厂发贷之日起12个月内，确因制造质量不良发生损坏或不能正常使用时，制造厂应负责无偿修理或更换。
附加说明：
本标准由全国石油钻采设备和工具标准化技术委员会提出并归口。本标准山名油天然气总公司南阳石油机厂起草。本标准主要起草人侯延德。
