【地方标准】 手扶拖拉机配套水田驱动耙试验鉴定规范

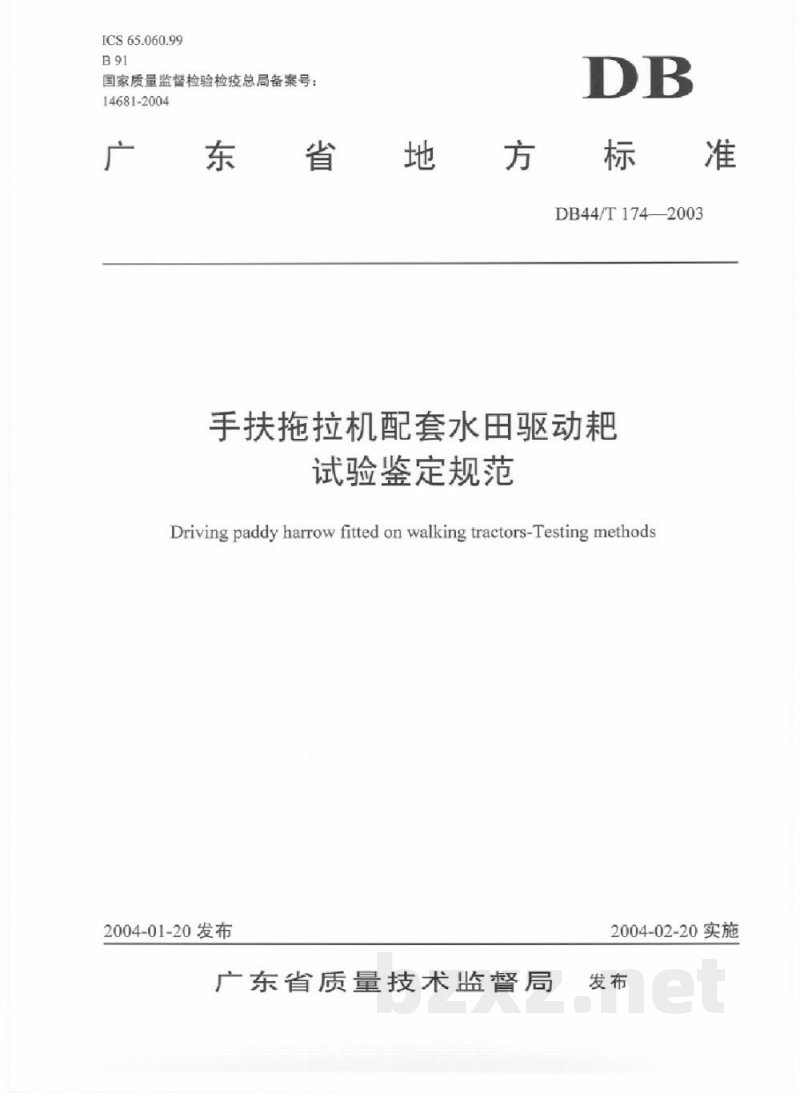

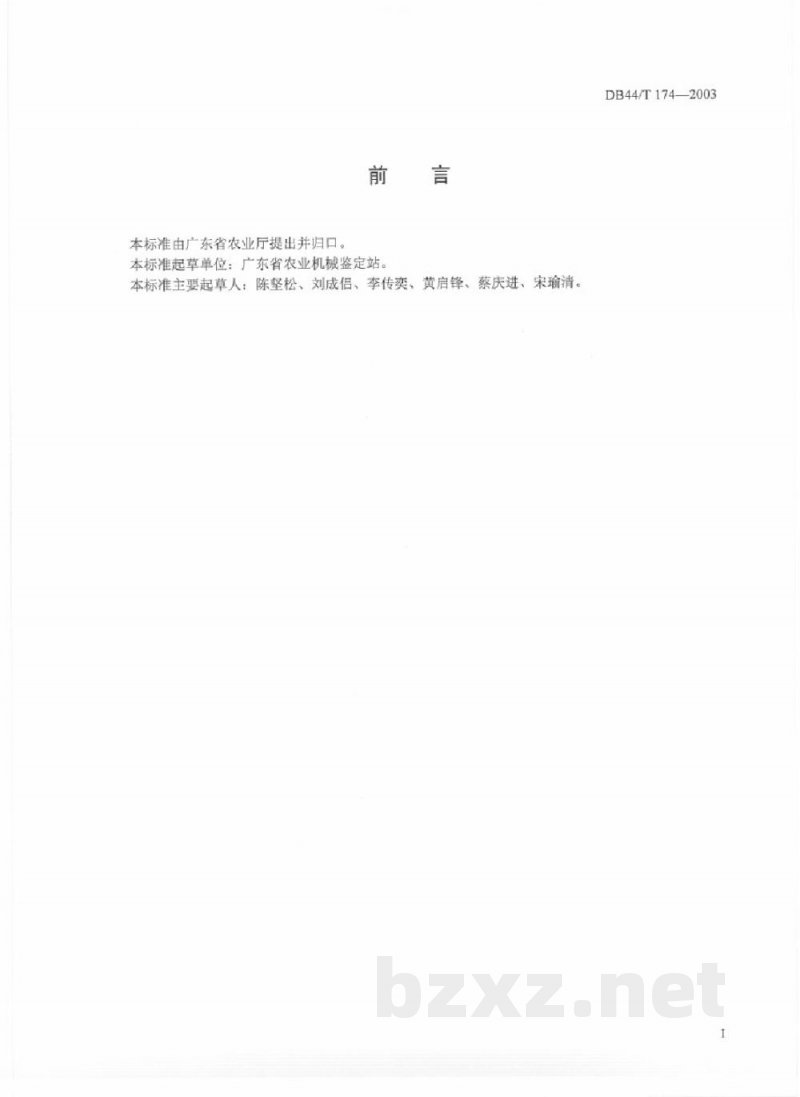

ICS 65.060.99 B91 国家质量监督检验检疫总局备案号：14681-2004 DB 广东省地方标准 DB44/T 174-2003 手扶拖拉机配套水田驱动耙 试验鉴定规范 Driving paddy harrow fitted on walking tractors - Testing methods 2004-01-20发布 2004-02-20实施 广东省质量技术监督局发布 前言 本标准由广东省农业厅提出并归口。 本标准起草单位：广东省农业机械鉴定站。 主要起草人：陈坚松、刘成侣、李传奕、黄启锋、蔡庆进、宋瑜清。 1 范围 本标准规定了手扶拖拉机配套水田驱动耙的试验条件、性能试验和生产试验方法。 本标准适用于手扶拖拉机配套水田驱动耙（以下简称驱动耙）。 手扶拖拉机配套水田埋草旋耕机的常规试验可参照本标准进行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。 凡是注日期的引用文件，其随后所有修改单或修订版均不适用于本标准，但鼓励各方研究使用最新版本。 凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 5667—1985 农业机械生产试验方法 3 试验条件和准备 3.1 试验地要求 试验应选择有代表性的水田块，面积应满足各试验项目要求，并符合以下条件： - 地表基本平整；田面水深3cm~5cm，泥脚深度不大于30cm； - 地表绿肥质量不大于22500kg/hm²且均匀分布； - 秸秆或留茬高度小于30cm，或秸秆还田时（作业前切碎均匀抛撒）质量不大于7500kg/hm²； - 田块浸水时间不少于24h。 3.2 测区布置 性能试验测区长度不少于20m，稳定区长度应保证机组进入测点前达到正常作业速度。 试验地规划及测点布置如图1所示： - 稳定区 - 测试区 - 标杆位置 - 土壤承压能力、植被、碎土率及起浆度测定点 - 等距离插标杆作为耙深测定位置，每行程左右点数不少于10点 3.3 试验前测定 3.3.1 土壤类型 根据普查或测定结果记录。 3.3.2 耙前植被 用1m×B框架（B为测定小区宽度，与工作幅宽一致）取样，剪下地表植物并称重，计算单位面积植被质量。 3.3.3 土壤承压能力 使用静载式水田承压仪测定，在测区对角线上取5点，每点按5cm分层测定，计算各层及全层平均承压能力。 3.3.4 水深与地表平整度 沿对角线等距取20点，以水面为基准测量泥面高度。 水深平均值按测点计算。 地表平整度按偏差在2.5cm以内的点数占比计算。 3.4 试验前制造厂应提供必要技术文件。 3.5 试验机组应按说明书调整保养，试验中不得随意更换拖拉机或驾驶员。 3.6 试验仪器必须检定合格并在有效期内。 3.7 测量精度要求： 线性尺寸 ±2.0mm 质量 ±0.5% 时间 ±0.5s 温度 ±1℃ 转速 ±1.0 r/min 扭矩 ±1.0 N·m 其他 ±1%~±2% 4 性能试验 4.1 目的 考核驱动耙作业质量是否满足农艺要求及与手扶拖拉机配套合理性，并验证是否达到设计要求。 4.2 性能测定 每工况测定不少于3个行程。 4.2.1 机组前进速度测定 测定每行程前进速度并计算平均值，按公式计算： Ve = 3.6 × (行程距离 / 时间)
