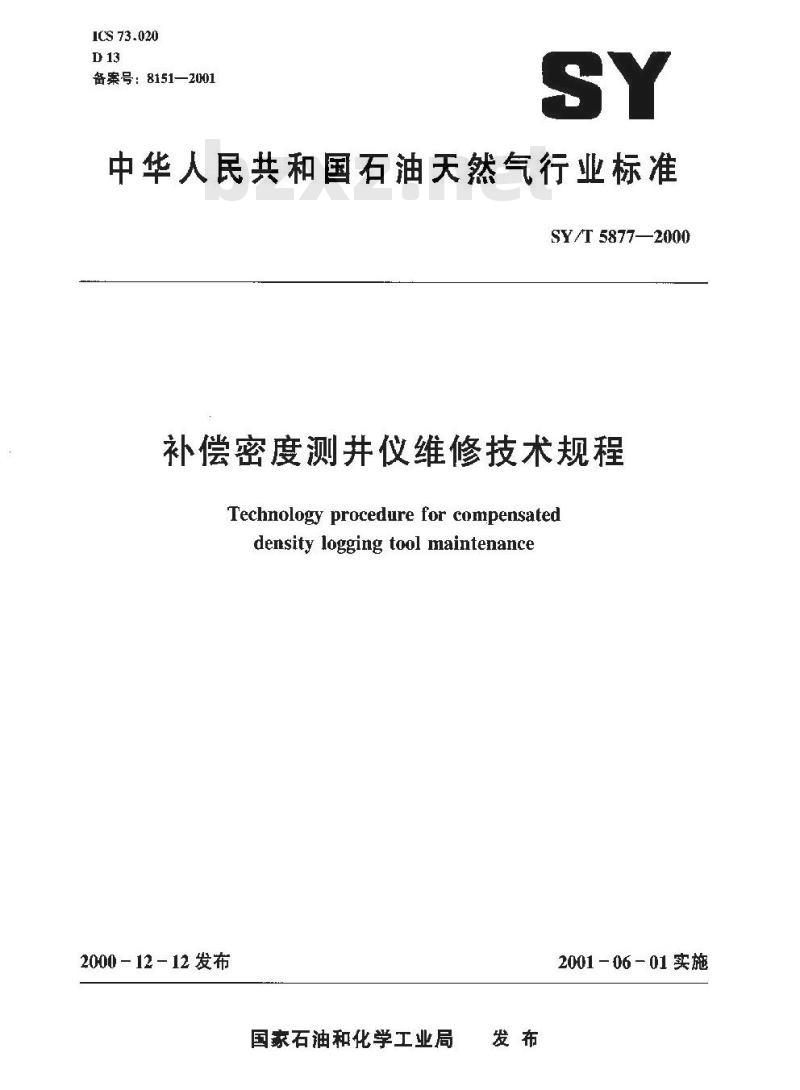

ICS 73.020
备案号:8151—2001
中华人民共和国石油天然气行业标准SY/T 5877—2000
补偿密度测井仪维修技术规程
Technology procedure for compensateddensity logging tool maintenance2000 - 12 — 12 发布
国家石油和化学工业局
2001- 06- 01 实施

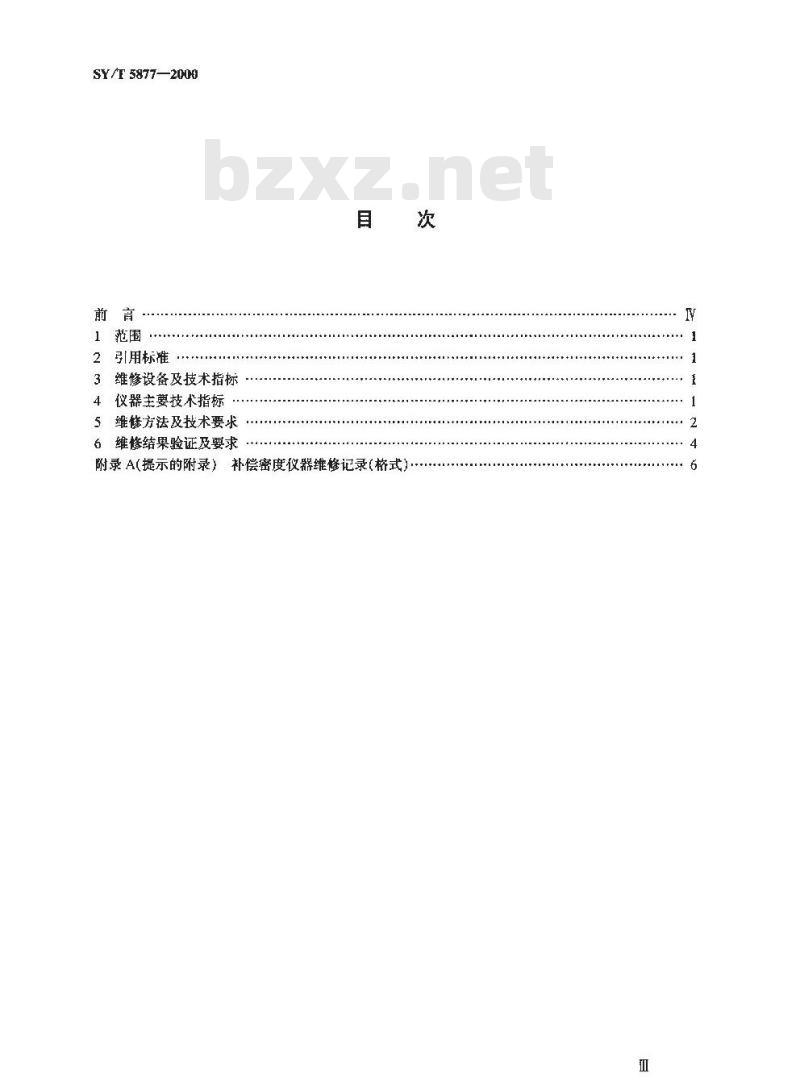

SY/F 5877—2000
引用标雄
维修设备及技术指标
仪器主要技术指标
5维修方法及技术要求
6维修结果验证及要求
附录 A(提示的附录)
补偿密度仪器维修记录(格式)次
SY/T 5877—2000

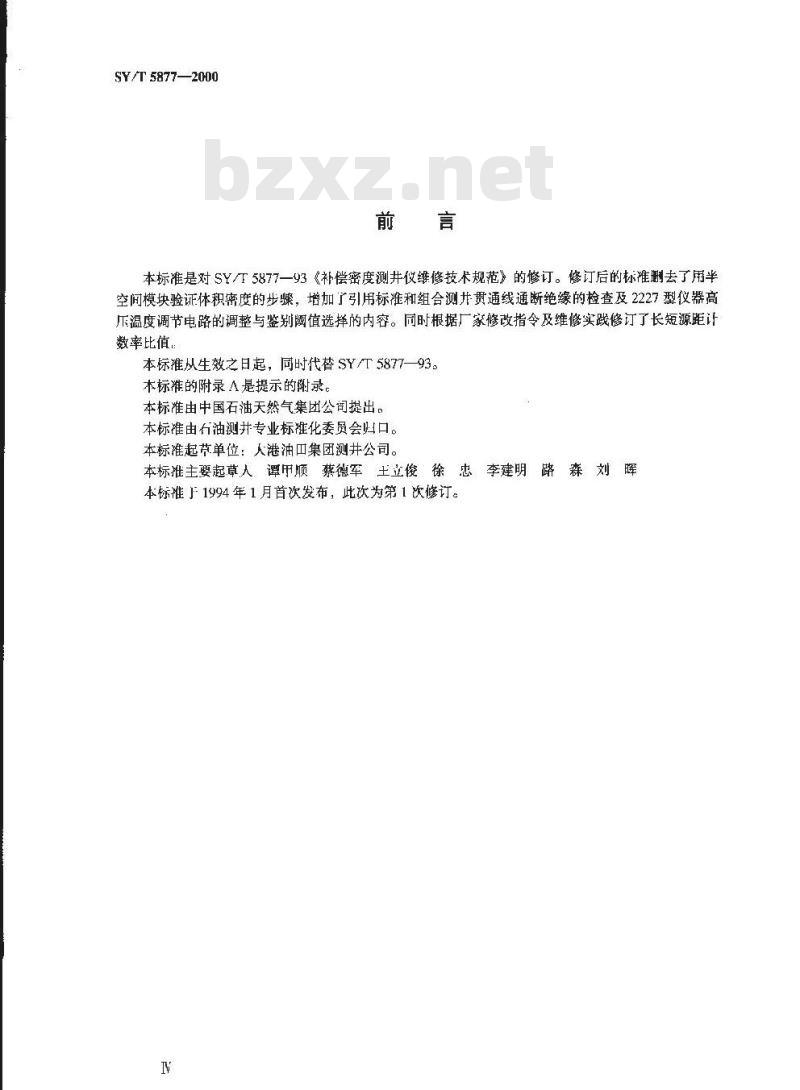

本标准是对SY/T5877一93《补偿密度测井仪维修技术规范》的修订。修订后的标准删去了用半空间模块验证体积密度的步骤,增加了引用标准和组合测并贯通线通断绝缘的检查及2227型仪器高斥温度调节电路的调整与鉴别阈值选择的内容。同时根据厂家修改指令及维修实践修订了长短源距计数率比值
本标准从生效之日起,同时代替SY/T5877—93。本标准的附录A是提示的附录。
本标准由中国石油天然气集团公司提出。本标由石油测并专业标准化委员会归口。本标准起节单位:人港油口集团测井公司。本标推主要起草人、谭甲顺蔡德军土立俊徐忠李建明路森刘晖本标准于1994年1月首次发布,此次为第1次修订。1范围

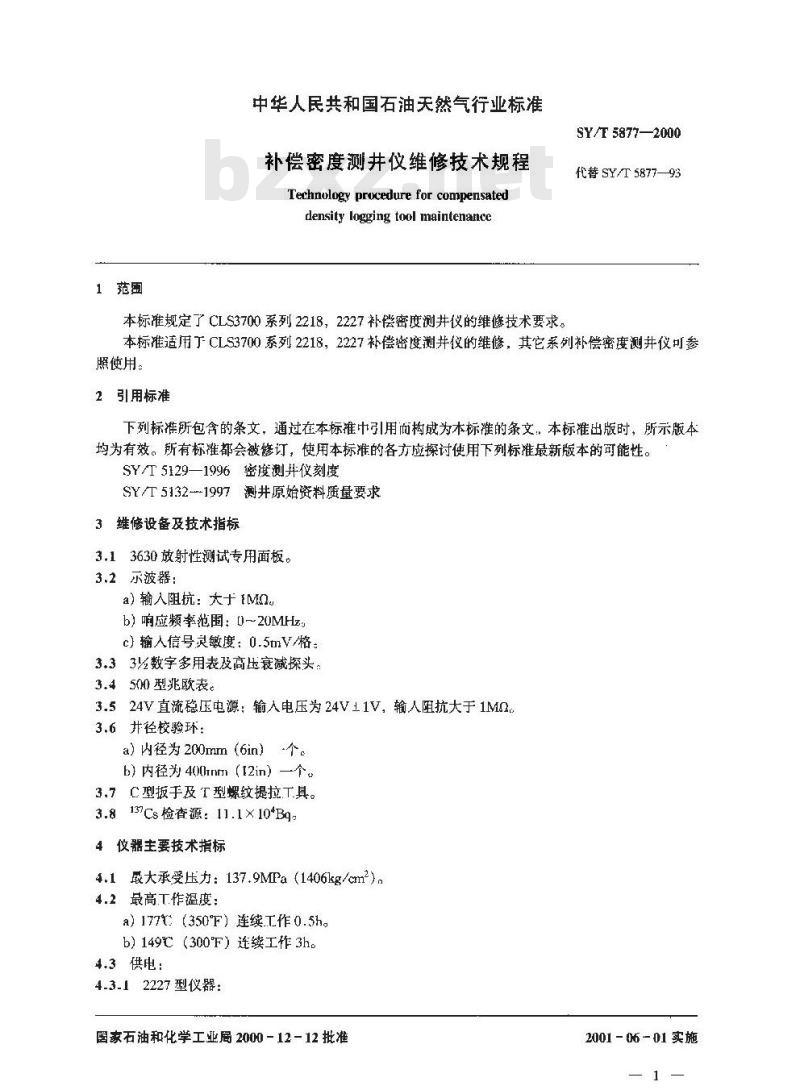

中华人民共和国石油天然气行业标准补偿密度测并仪维修技术规程
Technology procedure for compensateddensity logging tool maintenance本标准规定了CLS3700系列2218,2227补偿密度测井仪的维修技术要求,SY/T 5877-—2000
代替 SY/T 5877-93
本标准适用丁CLS3700系列2218,2227补偿密度测并仪的维修,其它系列补偿密度测井仪可参照使用。
2引用标准
下列标准所包含的条文,通过在本标推中引用面构成为本标谁的条文,本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。SY/T5129—1996密度测升仪刻度SY/T5132--1997测井原始资料质量要求3维修设备及技术指标
3.13630放射性测试专用面板。
3.2示波器:
a)输入阻抗:大于Mn
b)响应频率范围:0~20MHzs
c)输人信号灵敏度:0.5mV/格
3.33%数字多用表及高压衰减探头:3.4500型兆欧表。
3.524V直流稳压电源:输入电压为24V11V,输人阻抗大于1MQ3.6并径校验环:
a)内径为200mm(6in)个。
b)内径为 40rntm(12in)一个
3.7C型扳于及T型螺纹提拉工具。3.8137Cs检查源:11.1×10*Bgz4仪器主要技术指标
4.1最大承受压力:137.9MPa(1406kg/cm2),4.2最高T作温度:
a)177(350°F)连续T作0.5h。b)149℃(300°F)连续工作3h。4.3供电:
4.3.12227型仪器:
国家石油和化学工业局2000-12-12批准2001 - (06 - 01 实施
SY/T5877—2000

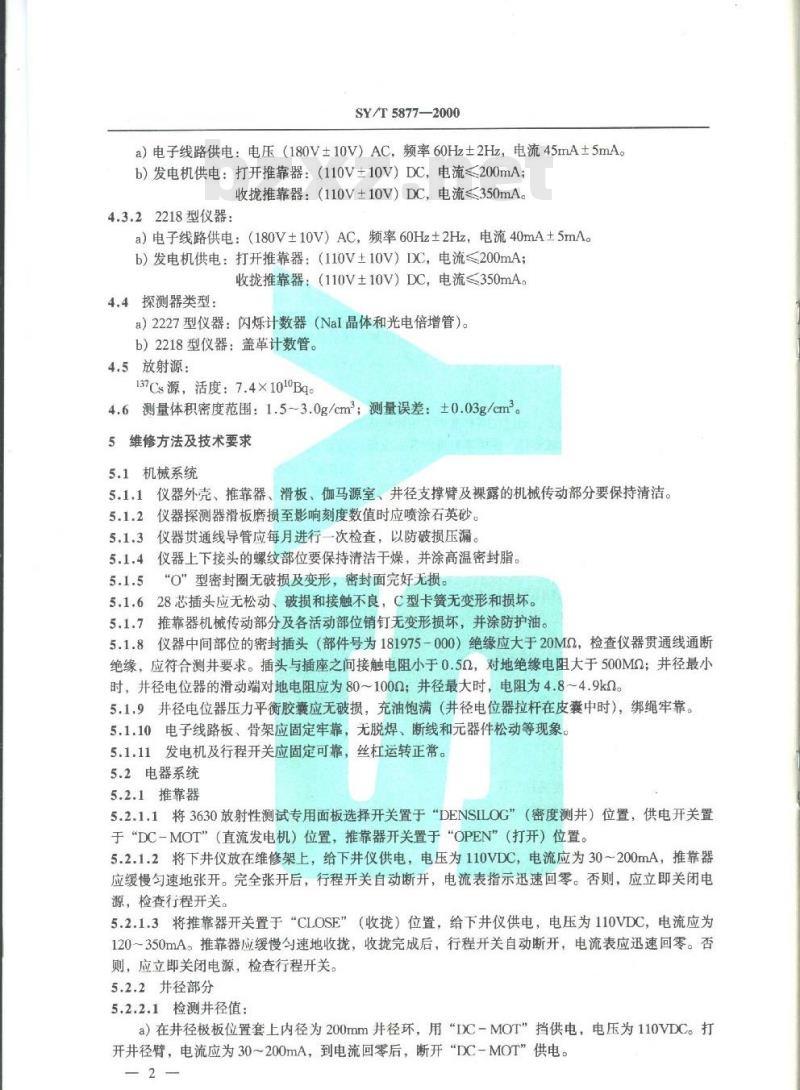

a)电子线路供电:电压(180V±10V)AC,频率60Hz土2Hz,电流45mA土5mA。b)发电机供电:打开推靠器:(110V±10V)DC,电流≤200mA;收拢推靠器:(110V+10V)DC,电流≤350mA。4.3.22218型仪器:
a)电子线路供电:(180V±10V)AC,频率60Hz±2Hz,电流40mA±5mA。b)发电机供电:打开推靠器:(110V土10V)DC,电流≤200mA收拢推靠器:(110V±10V)DC,电流≤350mA。4.4探测器类型:
a)2227型仪器:闪烁计数器(Nal晶体和光电倍增管)。b)2218型仪器:盖革计数管。
4.5放射源:
137Cs源,活度:7.4×101°Bq
4.6测量体积密度范围:1.5~3.0g/cm2;测量误差:±0.03g/cm。5维修方法及技术要求
5.1机械系统bzxZ.net
仪器外壳、推靠器、滑板、伽马源室、井径支撑臂及裸露的机械传动部分要保持清洁。5.1.1
仪器探测器滑板磨损至影响刻度数值时应喷涂石英砂。5.1.2
仪器贯通线导管应每月进行一次检查,以防破损压漏。5.1.3
仪器上下接头的螺纹部位要保持清洁干燥,并涂高温密封脂。5.1.4
“O”型密封圈无破损及变形,密封面完好无损。5.1.628芯插头应无松动、破损和接触不良,C型卡簧无变形和损坏。推靠器机械传动部分及各活动部位销钉无变形损坏,并涂防护油。5.1.7
5.1.8仪器中间部位的密封插头(部件号为181975-000)绝缘应大于20MQ,检查仪器贯通线通断绝缘,应符合测井要求。插头与插座之问接触电阻小于0.5Q,对地绝缘电阻大于500MQ;井径最小时,并径电位器的滑动端对地电阻应为80~1000;并径最大时,电阻为4.8~4.9k0。5.1.9井径电位器压力平衡胶囊应无破损,充油饱满(井径电位器拉杆在皮囊中时),绑绳牢靠。5.1.10电子线路板、骨架应固定牢靠,无脱焊、断线和元器件松动等现象5.1.11发电机及行程开关应固定可靠,丝杠运转正常。5.2电器系统
5.2.1推靠器
5.2.1.1将3630放射性测试专用面板选择开关置于“DENSILOG”(密度测井)位置,供电开关置于“DC-MOT”(直流发电机)位置,推靠器开关置于“OPEN”(打开)位置。5.2.1.2将下井仪放在维修架上,给下井仪供电,电压为110VDC,电流应为30~200mA,推靠器应缓慢匀速地张开。完全张开后,行程开关自动断开,电流表指示迅速回零。否则,应立即关闭电源,检查行程开关。
5.2.1.3将推靠器开关置于“CLOSE”(收拢)位置,给下井仪供电,电压为110VDC,电流应为120~350mA。推靠器应缓慢匀速地收拢,收拢完成后,行程开关自动断开,电流表应迅速回零。否则,应立即关闭电源,检查行程开关。5.2.2井径部分
5.2.2.1检测井径值:
a)在井径极板位置套上内径为200mm并径环,用“DC-MOT”挡供电,电压为110VDC。打开井径臂,电流应为30~200mA,到电流回零后,断开“DC-MOT”供电。2
SY/T5877—2000
b)用“TEST”(测试)挡给仪器供电,电压应为(180V土10V)AC,电流应为45mA土5mA,井径电压表指示应为(2.5~2.9)VDC。5.2.2.2用同样的方法换上内径400mm井径环,井径电压表指示应为(4.9~5.1)VDC。5.2.3电源部分
5.2.3.1将3630放射性测试专用面板供电开关置于“TEST\位置,供电电压应为(180V土10V)AC,频率应为60Hz±2Hz,电流应为45mA±5mA。5.2.3.2稳压管D102两端电压应为(24V±0.5V)DC(见C142820电路板)。5.2.3.3稳压管D104两端电压应为(9V土0.1V)DC(见C142820电路板)。5.2.3.4直流供电电压为(110V土10V)DC,发电机稳压管两端电压为(110V±10V)DC。5.2.3.5高压电源:
a)2227型仪器:用数字万用表及高压衰减探头分别测量长、短源距的高压稳压块,输出均应为(-1700V±10V)DC(指在室温为25℃的情况下);否则,调整高压电路。b)2218型仪器:稳压管V,应为(900V土10V)DC,否则,应更换稳压管Vi:稳压管Vz应为(700V±10V)DC,否则,应更换稳压管V2。Vi,Vz两稳压管电流均为50~300μA,否则,应分别调节电阻R,和R。(见D127393电路板)。5.2.4接收电路部分
5.2.4.1脉冲放大:
a)2227型仪器:将检查源分别放在长、短源距两道探测器窗口,用示波器观察接收线路脉冲放大波形,在C137651信号板上的短源距观察点“EFSS”,其波形幅度峰一峰值应为7.5~8V,否则,应调节电阻R1,R2:长源距观察点“EFLS”的脉冲波形幅度峰一峰值应为7.5~8V,否则,应调节电阻R16,R17。
b)2218型仪器:将检查源分别放在长、短源距两道探测器窗口,用示波器观察长、短源距盖革计数管跟随器输出端B点和C点的脉冲波形,幅度值一峰值应为2.812.6V,否则,应更换盖革计数管。
5.2.4.2鉴别阈值电压:
a)2227型仪器:鉴别能量阅值应为40keV。将137Cs检查源放在短源距探测窗口上,用示波器观察射极跟随器(IC10脚)的脉冲幅度峰一峰值应为7.5~8V,此幅度的2/3为阀值电压,其值为0.45~0.48VDC,测量点为C4正端与IC10脚和Rn的交点,否则,应调节电阻R11。按照同样方法测试长源距阈值电压应为0.45~0.48VDC,否则,应调节电阻R26(见C137651电路板)。b)2218型仪器:用数字万用表测量阈值电阻R,和电容C,两端的电压值即为短源距的阈值电压(1.5V土0.5V)DC,否则,应调节阈值电阻R7。按照同样方法,电阻R:和电容Cs两端的电压应为长源距阈值电压(1.5V±0.5V)DC,否则,应调节电阻R。(见C123862电路板)。5.2.4.3驱动器输出脉冲波形:
在C137651信号处理板上用示波器观察驱动器输出脉冲波形,在“SS”(短源距输出)和“COM(公用端)点上脉冲应为12V±1V,38us±2us的正方波。用示波器观察驱动器的输出脉冲波形在“LS”(长源距输出正端)和“COM”的脉冲应为8V±1V,38us±2us的负方波。
用示波器观察驱动器输出波形在“LS”(长源距输出负端)和“COM”点上的脉冲应为8V土1V,38us±2μs的正方波。
5.2.4.4在更换探测器中的光电倍增管和高压块时,要重新进行5.2.4.1~5.2.4.3和5.2.5的步骤。两道探测器性能应具有良好的一致性。2227型仪器在更换探头中的光电倍增管和高压电路的高压块时,还必须对仪器的高温补偿电路进行调整。
SY/T 5877—2000
5.2.4.5每测3口井应进行上述维修保养5.2.5温度补偿电路调试
5.2.5.1将C146241电路板中的三极管Q,去掉,短接R,Rg,R7,R18;断开Rm,R1g并分别用电阻箱代替。
5.2.5.2在室温(25C)时,将高压输出调至-1700V±10V,记录下电阻箱阻值,同时用示波器测量“EFSS”和“EFLS”的信号幅度,应在7.5~8.0V范围内(对于137Cs检查源)。5.2.5.3将仪器放于烘箱加温至150C,恒温0.5h,调节电阻箱阻值使“FFSS”和“EFIS”的信号幅度仍为室温时的信号幅度,记录高温时电阻箱阻值。与,2.5.4将室温时的阻值与高温时的阻值代人式(1)求R×的值:Rx -B+VB-4AC
A (PH - Pr) - D (k2)
B=D.(PH+PR)(kn2)
C=-D·Ph-Pr (k\)
式中:Rx一-待求的电阻值,kn;Pn-—热敏电阻TC在高温150t时阻值为142.5kn;PR—热敏电阻PTC在室温25℃时阻值为100km;D—高温时电阻箱数值与室温时电阻箱数值之差,kna(1)
5.2.5.5解出Rx值后,调Rg,Rs电位器阻值与热敏电阻R,R的并联值,此值为R的值。5.2.5.6待仪器降温至25C时,将R10,R19,Rs,R1焊接在电路板上,调节Rg,R18,使高压为(-1700V±10V)DC,“FFSS”和“FFLS\信号幅度为7.5-8V。5.2.5.7完成上述调节后将QL,Q2三极管插上,断开R3,R12,用电阻箱代替,并将阻值调至37.625k2:断开Rs,R17,用电阻箱代替,并将阻值调至79.65ko,5.2.5.8调电位器Rs,R14使高压增加到-1830VDC,此时调Rs,Rl电阻箱阻值为100k2;调R3R2阻值为50k2,高压应为(1700V±10V)DC。5.2.5.9完成上述调节后,将电路放于烘箱内,放置检查源记录“EFSS”和“EFLS”蝠度值和长,短源距记数率数值,然后加温至175℃,恒温0.5h,再记录“EFSS”和“EFLS”观察点的幅度和长、短源距记数率数值,要求幅度在7.5~8.0V内,记数率变化应在土2%以内。6维修结果验证及要求
6.1总体验证:在完成上述维修之后,将137Cs检查源分别放在长、短源距探测器窗!1上进行整体计数验证。
a)2227型仪器:
短源距计数率:6~10计数/100g长源距计数率:90~110计数/100s。b)2218型仪器:
短源距计数率:8~12计数/100s。长源距计数率:40-50计数/100s6.2车间主刻度、主校验验证及要求:6.2.1主刻度:仪器在经过总体验证合格后才能进行车间主刻度,车问主刻度按SY/T5129的规定执行。其长、短源距计数率比值应满足:a)2227型仪器:
SY/T5877—2000
短源距探测器镁块与铝块计数率比值:2.13~2.21。长源距探测器镁块与铝块计数率比值:9.85~10.55(2227XA型);10.1~10.7(2227XR或XC型)
b)2218型仪器:
短源距探测器镁块与铝块计数率比值:1.4~1.6。长源距探测器镁块与铅块计数率比值:2.9~3.2:6,2.2主校验:主校验按SY/15129的规定执行,测量误差按SY/T5132的规定执行。6.2.3仪器在更换放射性源或探测器以及发现整体计数率数值有较大变化时,应重新做车间主刻度、主校验。
6.3测量体积密度范围的验证:将仪器分别放在具有高、中、低二种已知刻度模块(高刻度模块:2.5~3.0g/cm;中刻度模块:2.0~2.5g/cm2;低刻度模块:1.5~2.0g/cm)中进行测量,其测量值满足:刻度模块体积密度与测量体积密度差值的绝对值不大于0.03g/cm2。6.4常规情况下每季度进行一次车问主刻度、主校验。6.5维修工程师应填写仪器维修记录并签字,仪器维修记录见附录A(提示的附录)。5
仪器名称
检查甘期
检查项目
外观检查
贯通线检查
供电检查
推靠器检查
并径检查
计数率检查
维惨斥主要奏数
低压电源,V
密封圈
通断,
电压,V
SY/T 5877--2000
附录 A
(提示的附录)
补偿密度仪器维修记录(格式)表A1补偿密度仪器维修记录
俊器号
检查人
各部销子、源盒
绝缘,Mn
电流,mA
发电机供电检查,V
收拢井径电压,V
长源距计数率 CPS
探头输出脉冲幅度,V
高压电源,V
鉴别器门槛电压,V
输出脉冲辐度宽度,凹
刻度标准:
检修人:
!刻度结果:
审核人:
最大打开电流,mA
最大收拢电流,mA
打开井径电压,V
短源距计数率 CFS
测并情况
