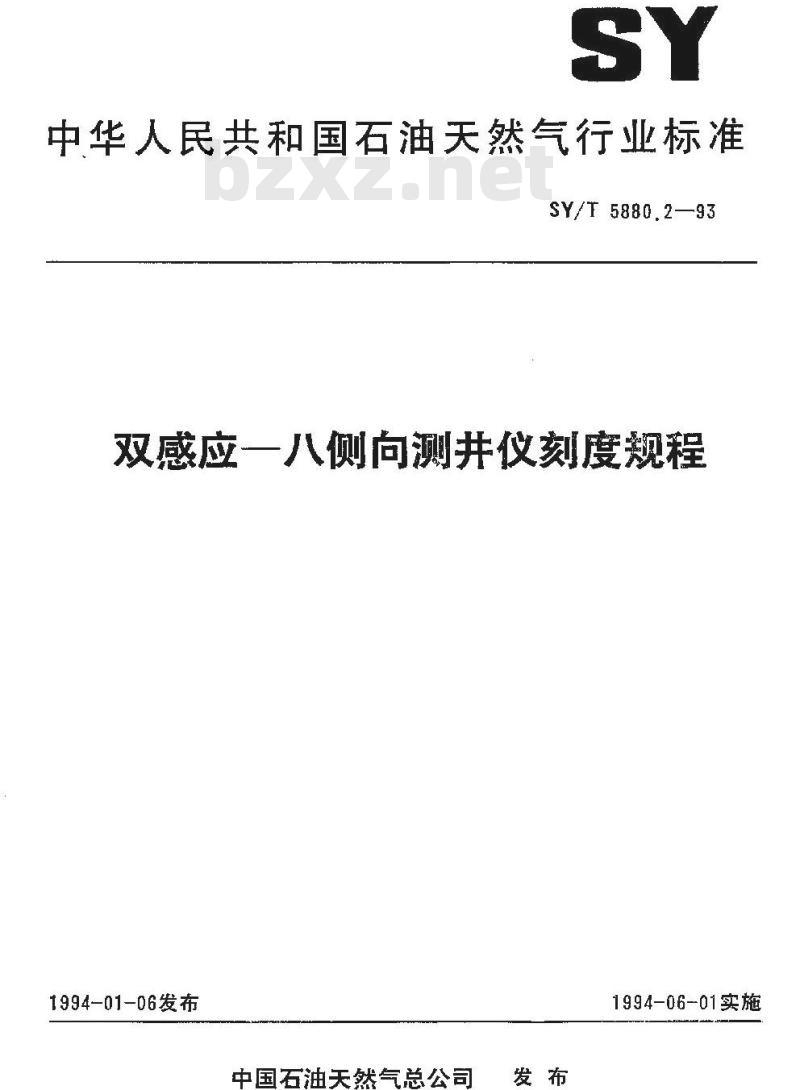

【石油天然气行业标准(SY)】 双感应—八侧向测井仪刻度规程

中华人民共和国石油天然气行业标准SY/T 5880.2—93
双感应一八侧向测并仪刻度规程1994-01-06发布
中国石油天然气总公司
1994-06-01实施

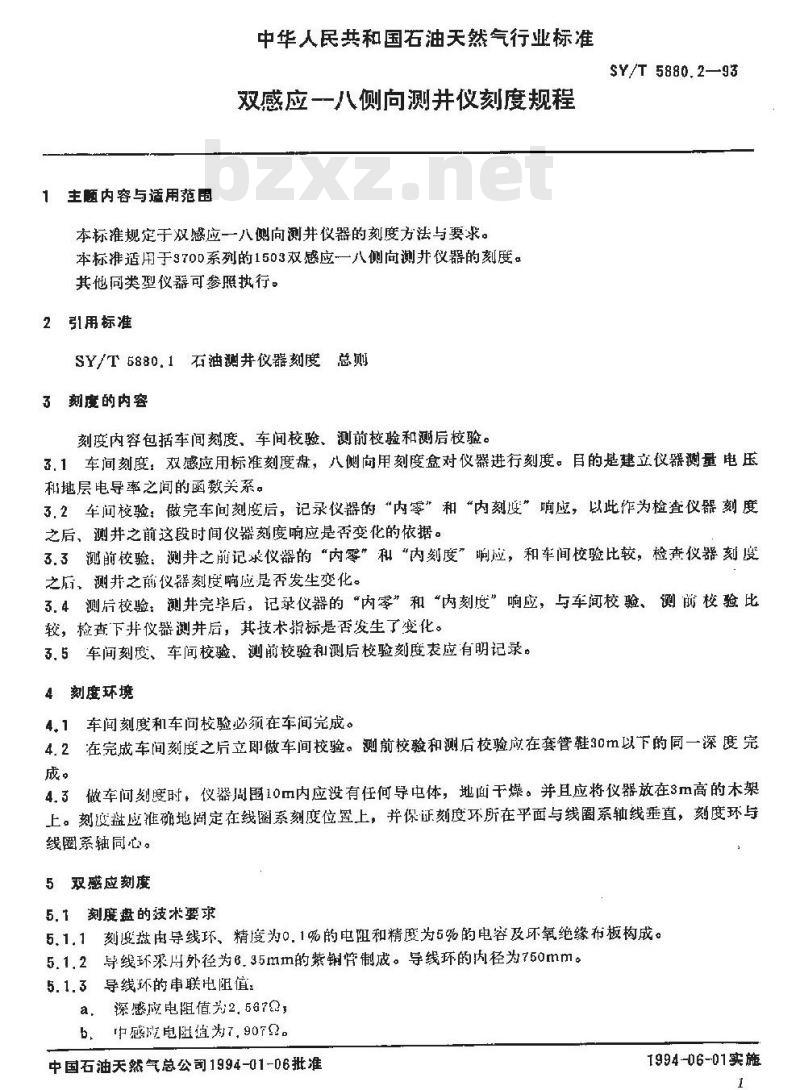

1主随内容与适用范围
中华人民共和国石油天然气行业标准双感应一八侧向测并仪刻度规程本标准规定于双感应一八侧向测并仪器的刻度方法与要求。本标准适用于970D系列的1503双感应一八侧向测并仪器的刻度。其他同类型仪器可参照执行。
2引用标准
SY/T5880.1石油测井仪器刻度总则3刻度的内容
刻度内容包括车间刻度、车间校验、测前校验和测后校验。$Y/T 5880.2—93
3.1车间刻度：双感应用标准刻度盘，八侧向用刻度盒对仪器进行刻度。目的是建立仪器量电压和地层电导率之间的函数关系。3.2车问校验：傲完车间刻度后，记录仪器的“内零”和“内刻度”响应，以此作为检查仪器刻度之后、测并之前这段时间仪器刻度响应是否变化的依据。3.3测前校验：测井之前记求仪器的“内零”和“内刻度”响应，和车间校验比较，检查仪器刻度之后，测并之前仪器刻度响应是否发生变化。3.4测后校验：测井完毕后，记录仪器的“内零”和“内刻度”响应，与车间校验、测前校验比较，检查下井仪器测井后，其技术指标是否发生了变化。3.5车间刻度、车间校验、测前校验和测后校验刻度表应有明记录。4刻度环境
4.1车间刻度和车问校验必须在车间完成。4.2在完成车间刻度之后立即做车间校验。测前校验和测后校验应在套管鞋30m以下的同一深度完成。
4.3做车问划度时，仪器周围10m内应没有任何导电体，地面干媒。并且应将仪器放在3m高的木架上。刻疫盘应准确地固定在线圈系刻度位置上，并保证刻度环所在平面与线圈系轴线垂直，刻度环与线圈系轴同心。
5双感应刻度
5.1刻度盘的技米要求
5.1.1刻度盘由导线环、精度为0.1%的电阻和精度为5%的电容及环氧绝缘布板构成。5.1.2导线环采用外径为6.35mm的紫管制成。导线环的内径为750mm。5.1.3导线环的串联电阻值：
a，深感应电阻值为2.6672，
b、中感电阻值为7,907？。
中国石油天然气总公司1994-01-D6批准1994-06-01实施

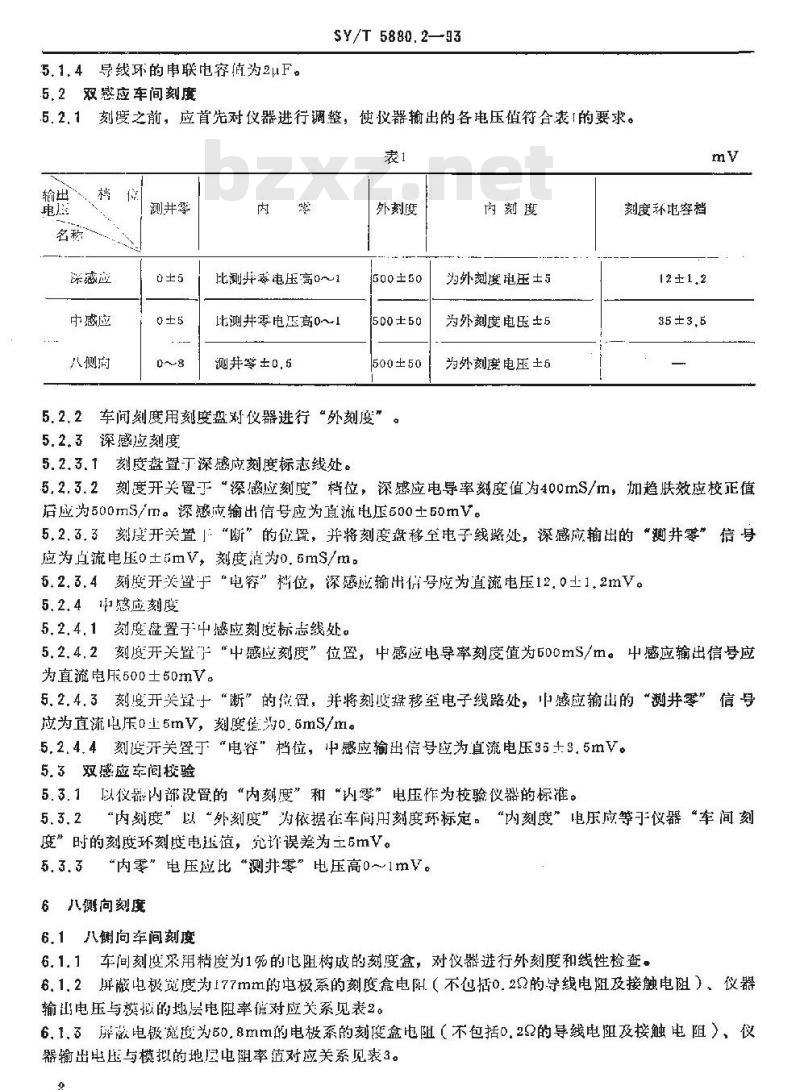

5.1.4导线环的电联电容值为2μF。5.2双感应车间刻度
SY/T 5880.2—93
.5.2.1刻度之前，应首先对仪器进行调整，使仪器输出的各电压值符合表1的要求。表1
深感应
中感应
八侧府
测井季
比测异零电压高0~1
比测井零电压高0～1
测井举士0.5
外刻度
500±50
500±50
500±50
5.2.2车间刻度用刻度盘对仪器进行“外刻度”5.2.3深感应刻度
5.2.3.1刻度盘置丁深感应刻度标志线处。内刻度
为外刻度电压士5
为外刻度电压±5
为外刻度电压土6
刻度环电容档
35±3,5
5.2.3.2刻度开关置于“深感应刻度”档位，深感应电导率刻度值为400mS/m，加趋肤效应校正值后应为500mS/m。深感应输出信号应为直流电压500土50mV。5.2.33刻度开关置」：“断”的位置，并将刻度盘移至电子线璐处，深感应出的“测井零”信号应为点流电压0士5mV，刻度道为0.5ms/m。5.2.3.4刻度开关置于*电容”位，深感应输出倍号应为直流电压120±1.2mV。5.2.4呼感应刻度
5.2.4.1刻度盘置子中撼应刻度标志线处。5.2.4.2刻度开关置于“中感应刻度”位置，中感应电导率刻度值为600mS/m。中感应输出信号应为直流电压500士50mV。
5.2.4.3刻度开关置十“断”的位冒，并将刻盘移至电子线路处，中感应输出的“井零”信号应为直流电压0土5mV，刻度偿为0.6mS/m。5.2.4.4刻疫开关置于电容”档位，中感应输出倍号应为直流电压35+3.5mV。5.3双感应牢阅校验
5.3.1以仪器内部设置的“内刻度”和“内琴”电压作为校验仪器的标准。5.3.2“内刻度”以“外刻度”为依据在车间用刻度环标定。“内刻度”电压应等习仪器“车间刻度”时的刻度环刻度电压值，允诈误差为主6mV。5.3.3
“内零”电压应比“测并零”电压高0～1mV。6八侧向刻魔
6，1八谢向牵间刻度

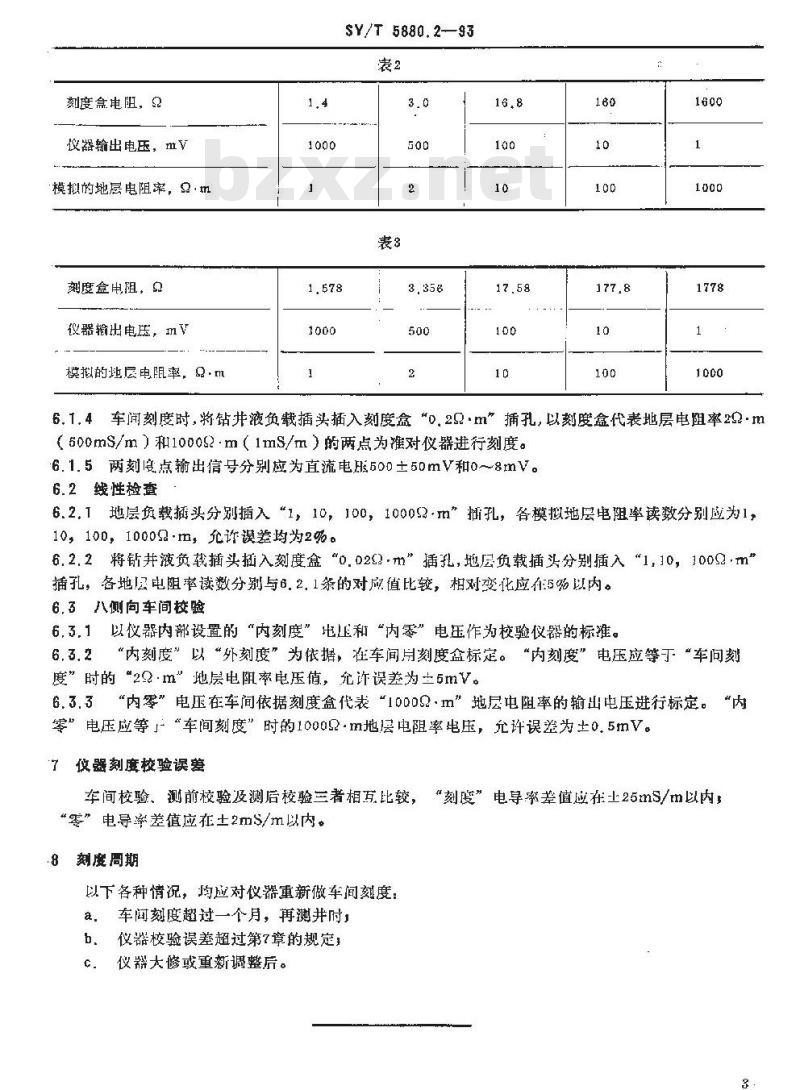

6.1.1车间刻度采用精度为1%的电阻构成的刻度盒，对仪器进行外刻度和线性检查。6.1.2屏蔽电极觉度为177mm的电极系的刻度盒电附（不包括0.22的导线电阻及接触电阻）仪器输山电压与模拟的地层电阻率價对应关系见表2。6.1.3屏电极度为50.8mm的电被系的刻度盒电阻（不包括.22的导线电阻及接触电阻），仪器输出电压与模拟的地层电阻率值对应关系见表3。2
刻度盒电阻，
仪器输出电压，mV
模拟的地层电阻率，·mwww.bzxz.net
刻度盒电阻，
仪器输出电压，mV
模拟的地层电阻率，Qm
SY/T 5880.2-93
6.1.4车问刻度时，将钻井液负载插头插入刻度盒\o,2以·m插孔，以刻度盒代表地层电阻率22·m（600ms/m）和1000%2·m（1mS/m）的两点为准对仪器进行刻度。6.1.5两刻度点输出信号分别应为直流电压500士50mV和0～8mV。6.2线性检查
6.2.1地层负载插头分别插入“1，10，100，100092·m”插孔，各模拟地层电阻率读数分别应为1，10，100，1000号·m，允误差均为2%。6.2.2将钻并液负载插头插入刻度盒“0.0252.m”插孔，地层负载插头分别插入“1,10，1009.m”插孔，各地层电阻率读数分别与6.2，1条的对应值比较，相对变化应在5%以内。6.3八侧向车间校验
6.3.1以仪器内部设置的“内刻度”电正和“内零”电压作为校验仪器的标准。“内刻度”以“外刻度”为依据，在车间月刻度盒标定。“内刻度”电压应等于“车问刻6.3.2
度”时的“29·m”地层电阻率电压值，允许误差为±5mV。6.3.3“内零”电压在车间依据刻度盒代表“10009·m”地层电阻率的输出电压进行标定。“内零*电压应等产“车间刻度”时的10002·m地层电阻率电压，允许误差为土0.5mV。了仪器刻度校验误差
车间校验、测前校验及测后校验三者相互比较，“刻度”电导率差值应在土25mS/m以内“零”电导率差值应在土2ms/m以内。.8刻度周期
以下各种情况，均应对仪器重新做车间刻度：a。车间刻度超过一个月，再測井时，b，仪器校验误差超过第7章的规定；c.
仪解大修或重新调整后。

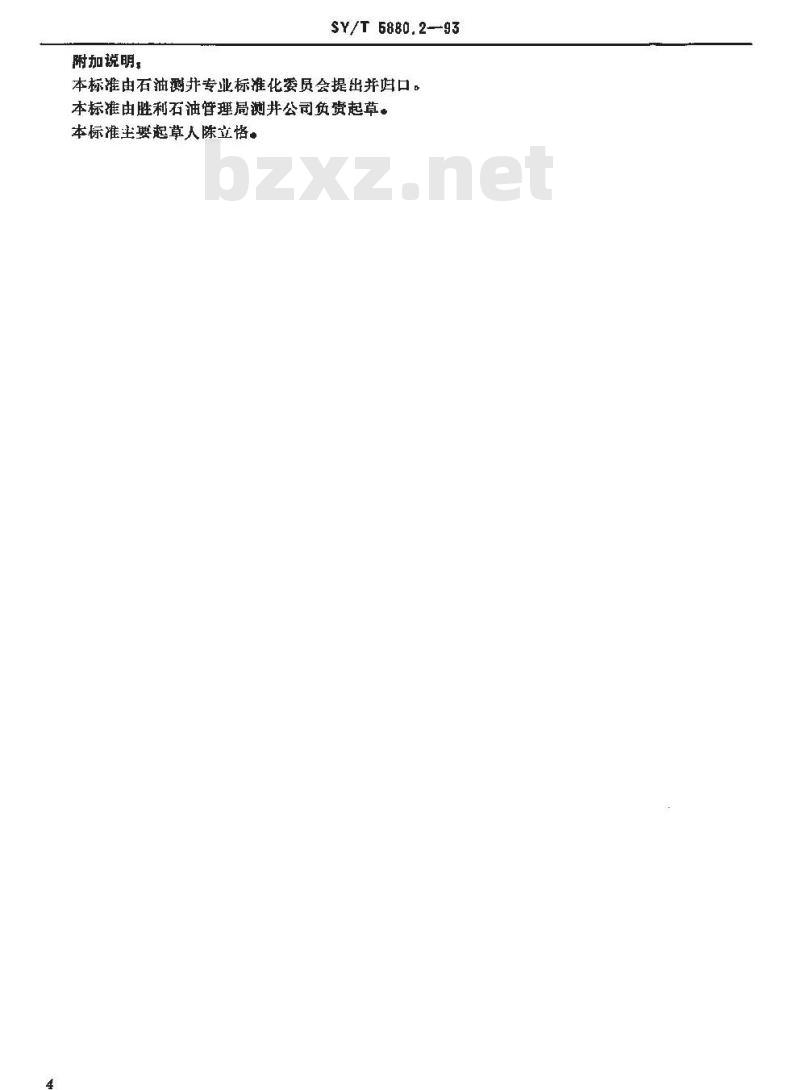

附加说明，
SY/T 5880.2--93
本标准由石油测井专业标准化委员会提出并归口。本标准由胜利石油管理局测井公司负赏起草。本标准主要起草人陈立恪。
