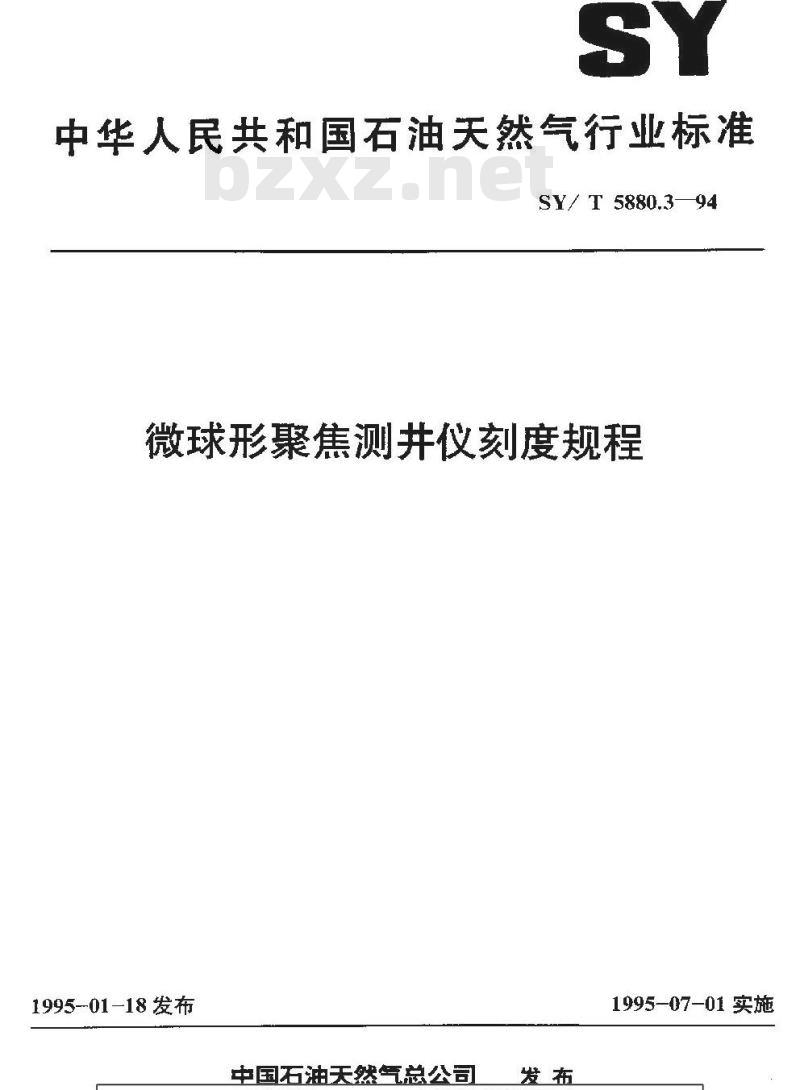

中华人民共和国石油天然气行业标准SY/ T 5880.3—94
微球形聚焦测井仪刻度规程
1995-01-18发布
中国石油天然气总公司
1995-07-01实施
主题内容与适用范国
中华人民共和国石油天然气行业标准微球形聚焦测井仪刻度规程

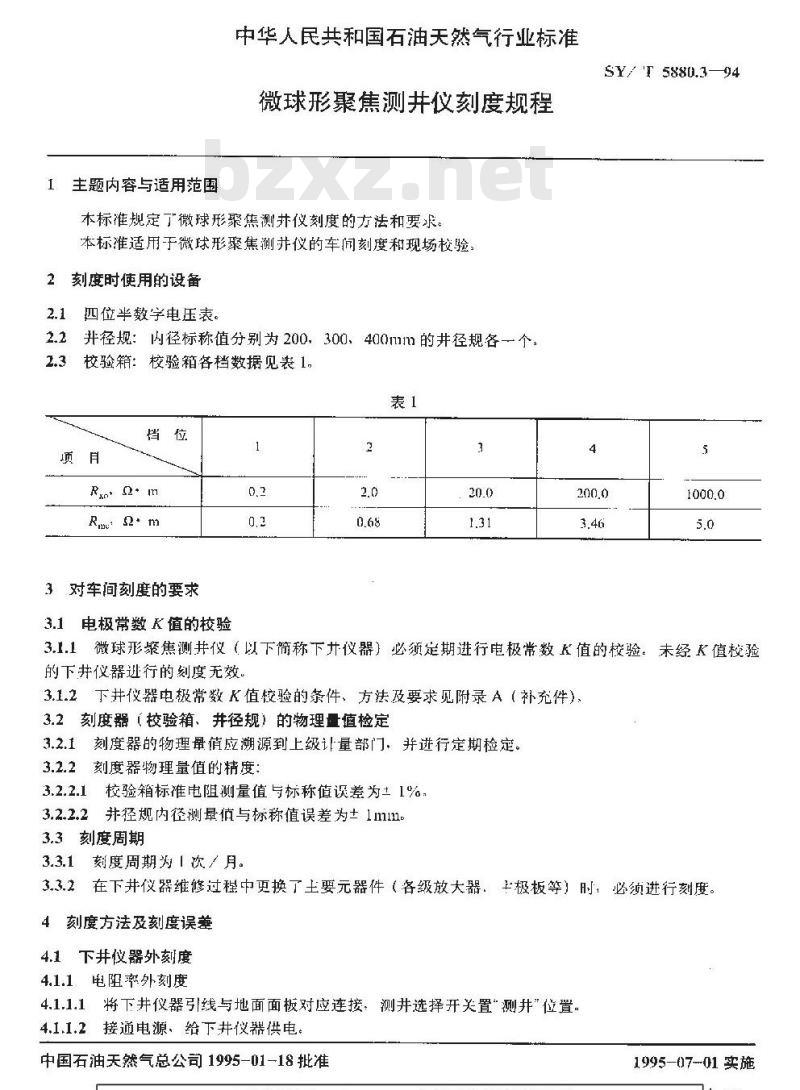

本标准规定丁微球形聚焦测井仪刻度的方法和要求本标准适用于微球形聚焦测非仪的车间刻度和现场校验，2刻度时使用的设备
2.1四位半数字电压表。
2.2并径规：内径标称值分别为200，300、40011m的井径规各一个2.3校验箱：校验箱各档数据见表1。表1
3对车间刻度的要求
3.1电极常数K值的校验
SY/ 'T 5880.3-94
3.1.1微球形聚焦测井仪（以下简称下开仪器）必须定期进行电极常数K值的校验。未经K值校验的下井仪器行的刻度无效。
3.1.2下并仪器电极常数K值校验的条件、方法及要求见附录A（补充件）3.2刻度器（校验箱、并径规）的物理量值检定3.2.1刻度器的物理量值应溯源到上级计量部门并进行定期检定。3.2.2刻度器物理量值的精度：
校验箱标准电阻测量值与标称值误差为土1%，3.2.2.1
并径规内径测量值与标称值误差为土1m111。3.2.2.2
3.3刻度周期
3.3.1刻度周期为「次／月。
3.3.2在下井仪器维修过程中更换了土要元器件（各级放大器、卡极板等）时，必须进行刻度。4刻度方法及刻度误差
4.1下并仪器外刻度
4.1.1、电阻率外刻度
4.1.1.1将下并仪器引线与地面面板对应连接，测并选择开关置“测并”位置。4.1.1.2接通电源、给下井仪器供电中国石油天然气总公司1995-01-18批准1995-(701 实施
SY/.T 5880.3--94

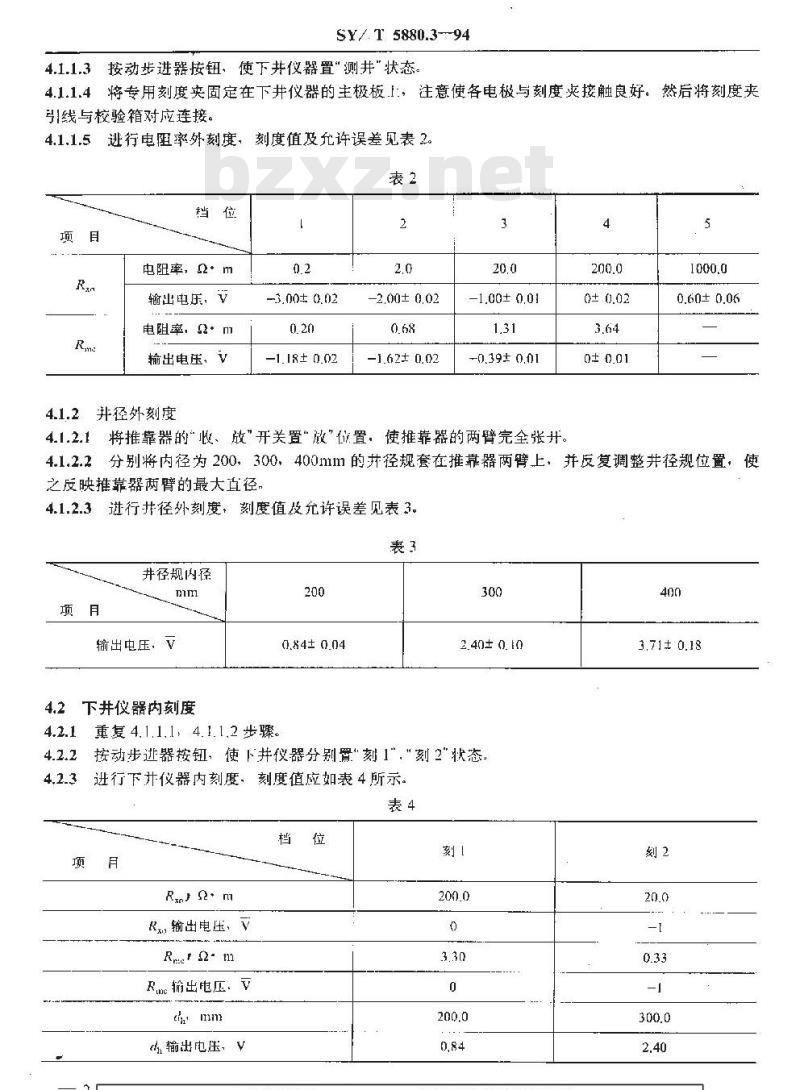

4.1.1.3按动步进器按钮、使下并仪器置”测井”状态。4.1.1.4将专用刻度夹固定在下井仪器的主极板.1:，注意使各电极与刻度夹接触良好。然后将刻度夹引线与校验箱对应连接
刻度值及允许误差见表2。
4.1.1.5进行电阻率外刻度，
电阻率，Q·m
输出电压，
电阻率，2·㎡
输出电压，v
4.1.2并径外刻度
-3.00± 0.02
-1.18± 0.02
-2,00± 0.02
1.62± 0.02
-1.00± 0,01
-0.39± 0.01下载标准就来标准下载网
4.1.2.1将推靠器的“收、放”开关置“放”位置．使推靠器的两臂完全张开4
0.60± 0.06
4.1.2.2分别将内径为200，300，400111的并径规套在推靠器两臂上，并反复调整并径规位置，使之反映推靠器两臂的最大直径，4.1.2.3进行井径外刻度，刻度值及允许误差见表3。表3
井径规内径
输出电压，√
4.2下并仪器肉刻度
4.2.1 重复 4.1.1.1 4. 1.1,2 步骤200
0.84± 0.04
2.40± 0.10
4.2.2按动步进器按钮使并仪器分别置\刻1\，“刻2\状态4.2.3进行下并仪器内刻度，刻度值应如表4所示。表4
RayQ+m
Rx输出电压、
Rrt $2- m
Rm输出电压、V
输出电压，V
3.71± 0.18
4.3现场刻度检验
SY/ T 5880.3-94

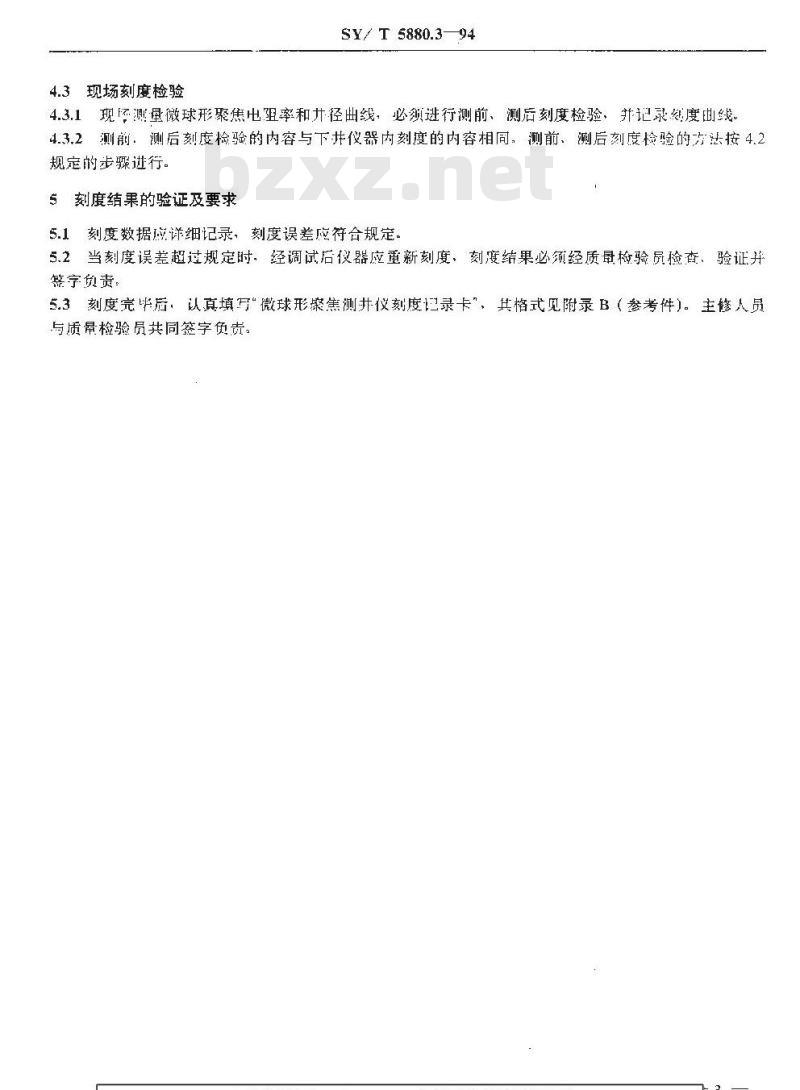

4.3.1现图测量微球形聚焦电阻率和径曲线，必须进行测前、测后刻度检验，并记录度函线、4.3,2测前：测后刻度检验的内容与下井仪器内刻度的内容相同，测前、测后刻度检验的方法按4.2规定的步骤进行。
5刻度结果的验证及要求
5.1刻度数据应详细记录，刻度误差应符合规定5.2当刻度误差超过规定时，经调试后仪器应重新刻度，刻度结果必须经质最检验员检查、验证并懿宁负责
5.3刻度完半后，认真填万微球形焦测井仪刻度记录卡”，其格式见附录B（参考件）。主修人员与质量检验员共同签字负责。
SY/T5880.3—94
谢录A

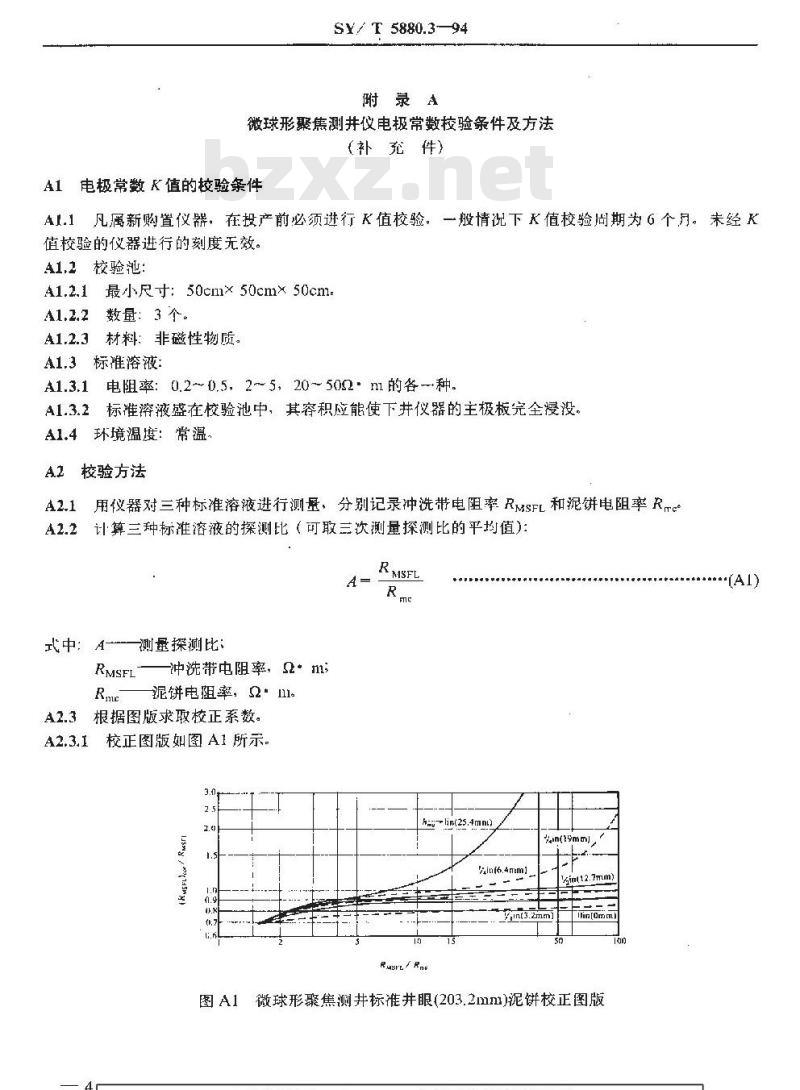

微球形聚焦测并仪电极常数校验条件及方法(补充件)
A1电极常数 K值的校验条件
AI.1凡属新购置仪器，在投产前必须进行K值校验。一般情况下值校验周期为6个月。未经K值校验的仪器进行的刻度无效。A1.2校验池：
A1.2.1最小尺寸：50cm× 50cm× 50cm数量：3个。
A1.2.3材料：非磁性物质。
A1.3标准溶液：
电阻率：0.2~0.5，2~5，20~500m的各-种标准液盛在校验池中，其容积应能使下井仪器的主极板完全浸没。环境温度：常温
校验方法
用仪器对三种标准溶液进行测量，分别记录冲洗带电阻率RMSFL和泥饼电阻率RcA2.2计算三种标准溶液的探测比（可取三次测量探测比的平均值）：A
式中：A测量探测比
RMSFL—冲洗带电阻率，2·m;
泥饼电阻率，2*111
A2.3根据图版求取校正系数。
A2.3,1校正图版如图 A1 所示。3.0
swg /gidsny
RMISFL
RusFE/ Rme
zinf6.4mml
2n(19mm)
微球形聚焦测井标准井眼(203.2mm)泥讲校正图版(AI)
SY/ T 5880.3 94
(RMSFL
2用图版1:泥饼厚度为0in的曲线A值查找对应纵坐标的校正系数42.3.2
计算均匀介质条件下的电极常数：A2.3.3
式中： K
均匀介质条件下的电极常数；
(RMSFL)sor
下井仪器电极结构常数（理论计算值为0.041)。例：测得兰种标准溶液的平均探测比为：R vsE = 1.42
(RmshL）or0.68。
则在图版上用泥饼厚度为0in 曲线的A值查得校正系数RMSTL
(RMSFL
- 0.041× 0.68
仪器型号
记录人
附加说明：
SY/ T 5880.3--94
附录B
微球形聚焦测井仪刻度记录卡格式(参考　)
微球形聚焦测井仪刻度记录卡
自编号
电阻率，2m
输出电压：V
电阻率，n·m
输出电压，
内径，mm
输出电压，V
电阻率，Q·m
输出电压，
电阻率，2·
输出电压，V
内径，mm
输出电压：
质检员
本标准出石油测井专业标准化委员会提出并归口。本标准由中原石油勘探局地球物理测井公司负责趋草本标准主要起草人周复且、刘松林。3
