中华人民共和国石油天然气行业标准SY/T5585.2—93
地震数传电缆电参数测试方法
工作衰减测试
1993-03-27发布
中华人民共和国能源部
1993-09-01实施

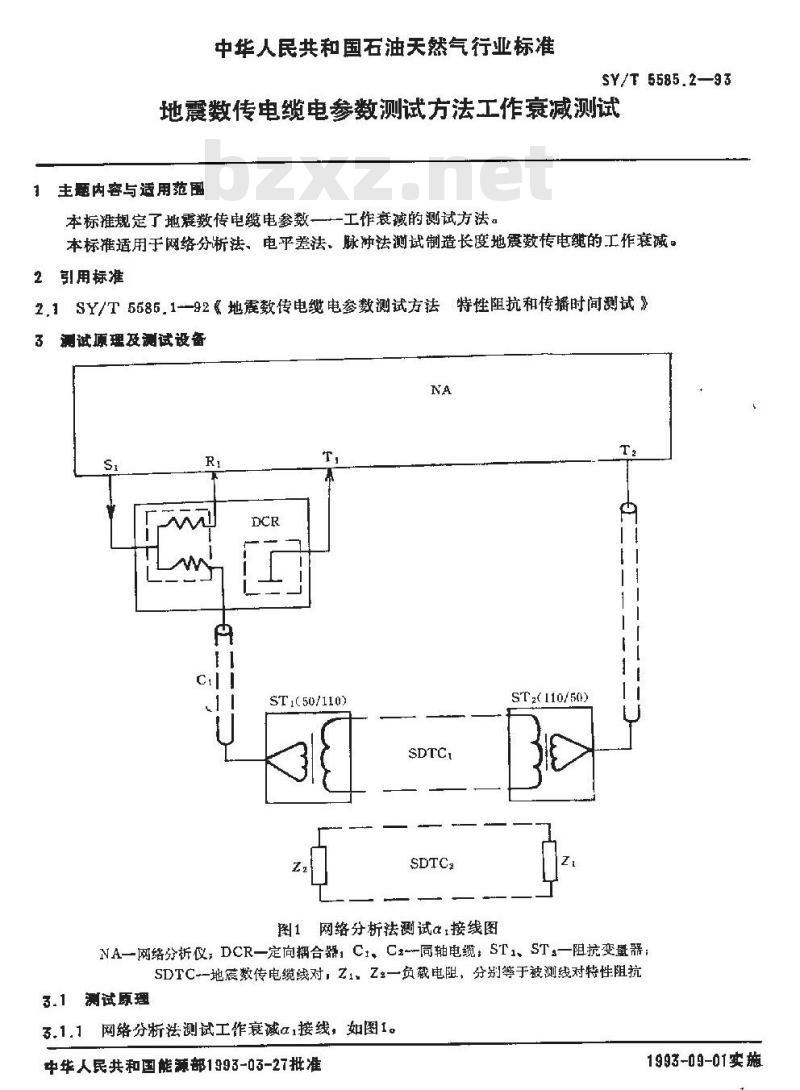

中华人民共和国石油天然气行业标准SY/T 5585.2—93
地震数传电缆电参数测试方法工作衰减测试主题内容与适用范围
本标推规定了地囊数传电缆电参数一工作衰减的测试方法。
本标准适用于网络分析法、电乎差法，脉冲法测试制造长度地震数传电缆的工作衰减。2引用标准
2.1SY/T5585.1--92《地震数传电缆电参数测试方法特性阻抗和传播时间测试》3
测试原理及测试设备
STi(50/110)
图1网络分析法测试α，接线图
ST2(110/50)Www.bzxZ.net
NA—网络分析仪，DCR—定向耦合器，Ct，C-同轴电缆：ST1、ST：—阻抗变量；SDTC-地震数传电缆线对，Z1、Z一负载电阻，分别等于被测线对特性阻抗3.1测试原理
3.1.1网络分断法测试工作衰减a接线，如图1。中华人民共和国能源部1993-03-27批准1993-09-01实施
SY/T5585.2—93

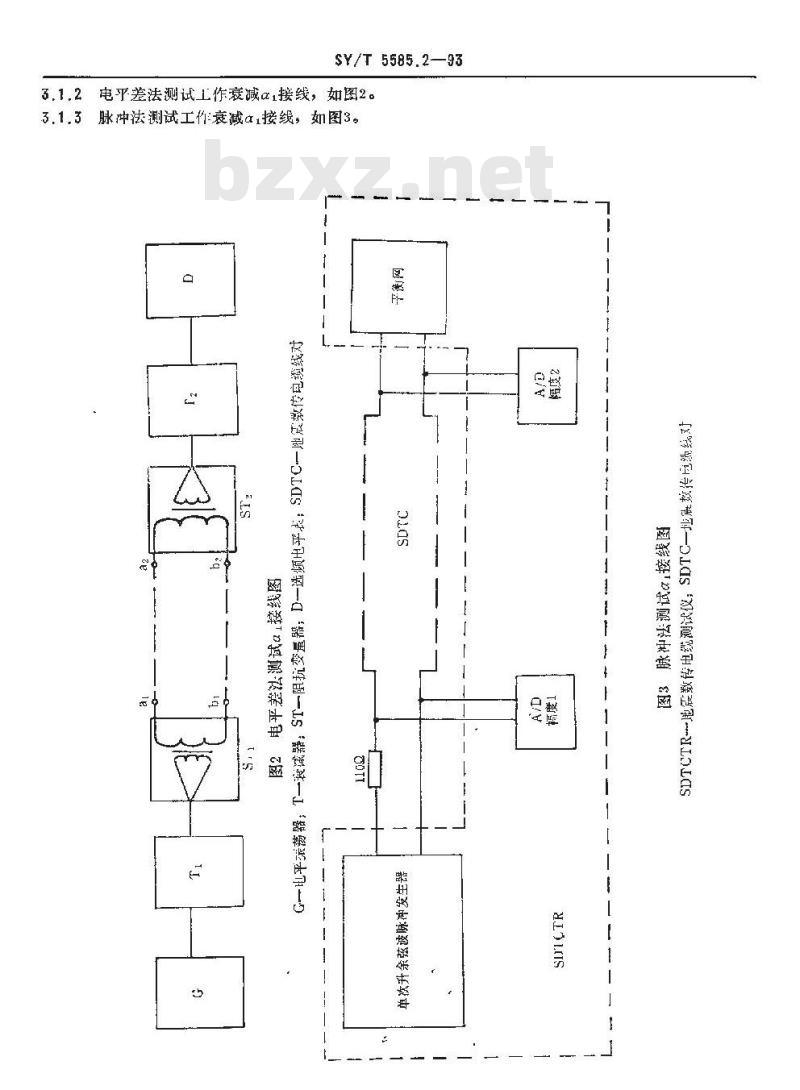

3.1.2电平差法测试工作衰减α1接线，如图2。3.1.3脉冲法测试工作衰减α1接线，如图3。0

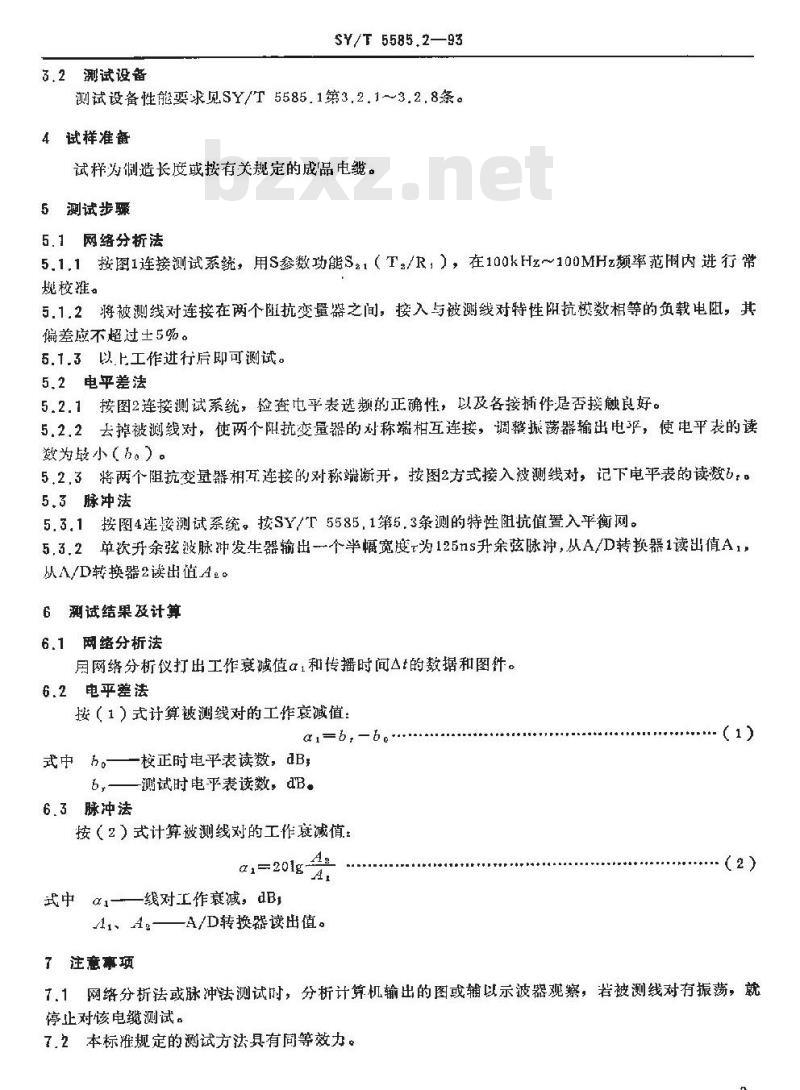

3.2测试设备
SY/T 5585.2—93
测试设备性能要求见SY/T5585.1第3.2.1～3.2.8条。4试样准备
试样为造长度或按有关规定的成品电缆。5测试步骤
5.1网络分析法
5.1.1按图1连接测试系统，用S参数功能S21（T/R，），在100kHz～100MHz频率范闹内进行带规校雅。
5.1.2将被测线对连接在两个阻抗变量器之间，接入与被测线对特性阻抗模数相等的负载电阻，其偏差应不超过土5%。
5.1,3以上工作进行后即可测试。5.2电平差法
5.2.1接图2连接测试系统，检查电乎表选频的正确性，以及各接折件是否接触良好。5.2.2去掉被测线对，使两个阳抗变量器的对称端柑互连接，调整振荡器输出电乎，使电平表的读数为最小（b。）。
5.2.3将两个阻抗变量器相互连接的对称端断开，按图2方式接入被测线对，记下电平表的读数6：。5.3 脉冲法
5.3.1按图4连接测试系统。按SY/T5585.1第5.3条测的特性阻抗值置入平衡网。5.3.2单次升余弦波脉冲发生器输出-个半幅宽度为125ns升余弦脉冲，从A/D转换器1读出值A1从A/D转换器2读出值A.
6测试结果及计算
6.1网络分析法
月网络分析仪打出工作衰减值a，和传播时间△t的数据和图件。6.2电乎差法
接（1）式计算被测线对的工作衰减值：α1=b,-b.
式中h。—校正时电平表读数，dB一测试时电乎表数，dB。
6.3脉冲法
按（2）式计算被测线对的工作衰减值A.
a=20lg -A.
式中α1——线对工作衰减，dB,41、A：—A/D转换器读出值。
了注意享项
7.1网络分析法或脉冲法测试时，分析计算机输出的图或辅以示波器观察，岩被测线对有振荡，就停止对该电缆测试。
7.2本标准规定的测试方法具有同等效力。8

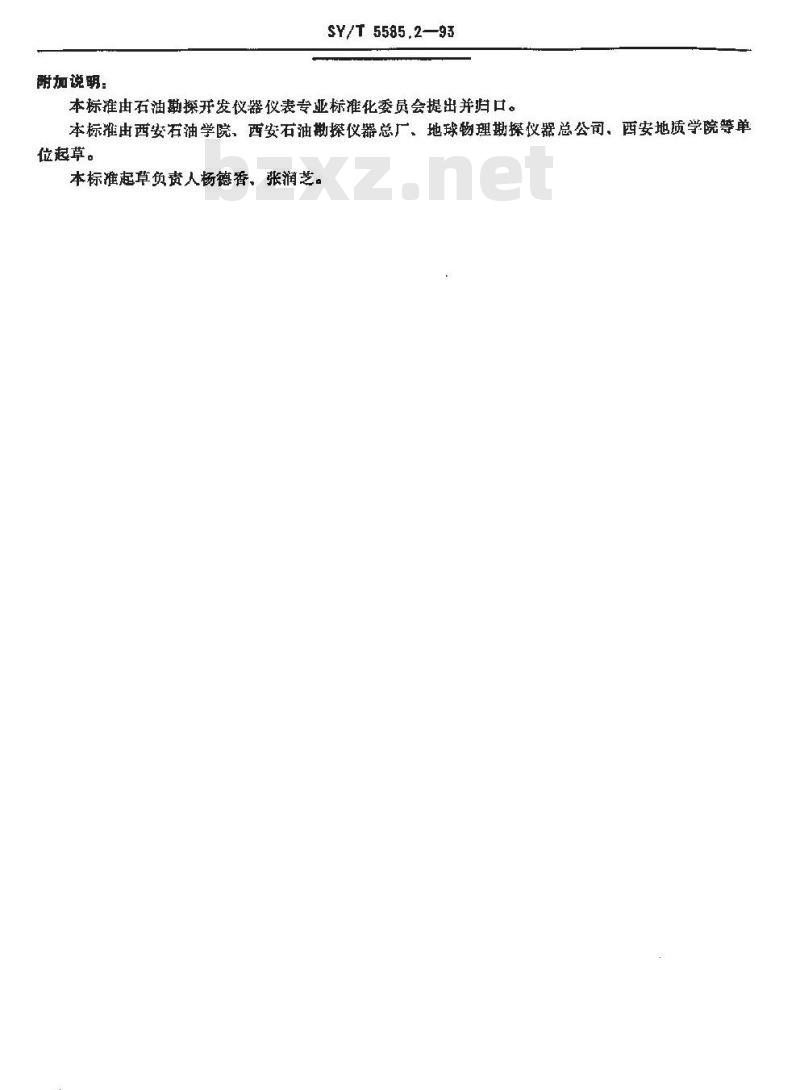

附加说明：
SY/T5585.2—93
本标准由石油勘探开发仪器仪表专业标准化委员会提出并归口。本标雅由西安石油学院，西安石油勘探仪器总厂、地球物理勘探仪器总公司、西安地质学院等单位起草。
本标雅起草负责人杨德香，张润芝。4
