中华人民共和国石油天然气行业标准SY/T 5585.3—93
地震数传电缆电参数测试方法
串音衰减测试
1993-03-27发布
中华人民共和国能源部
1993-09-01实施
主题内容与适用范围Www.bzxZ.net
中华人民共和国石油天然气行业标准地震数传电缆电参数测试方法
串音衰减测试
本称推规定了地震数传电缆电参数一串音衰减的测试方法。
SY/T 5585.3--93
本标准适用于网络分析法、电平差法、脉冲法测试制造长度地震数传电缆的线对间近端串音衰减、远端牛音衰诚或远端串音防卫度。引用标准
SY/T5585.1《地震数传电缆电参数测试方法特性阻抗与传播时间测试》3
测试愿理及测试设备
ST(50/11G)

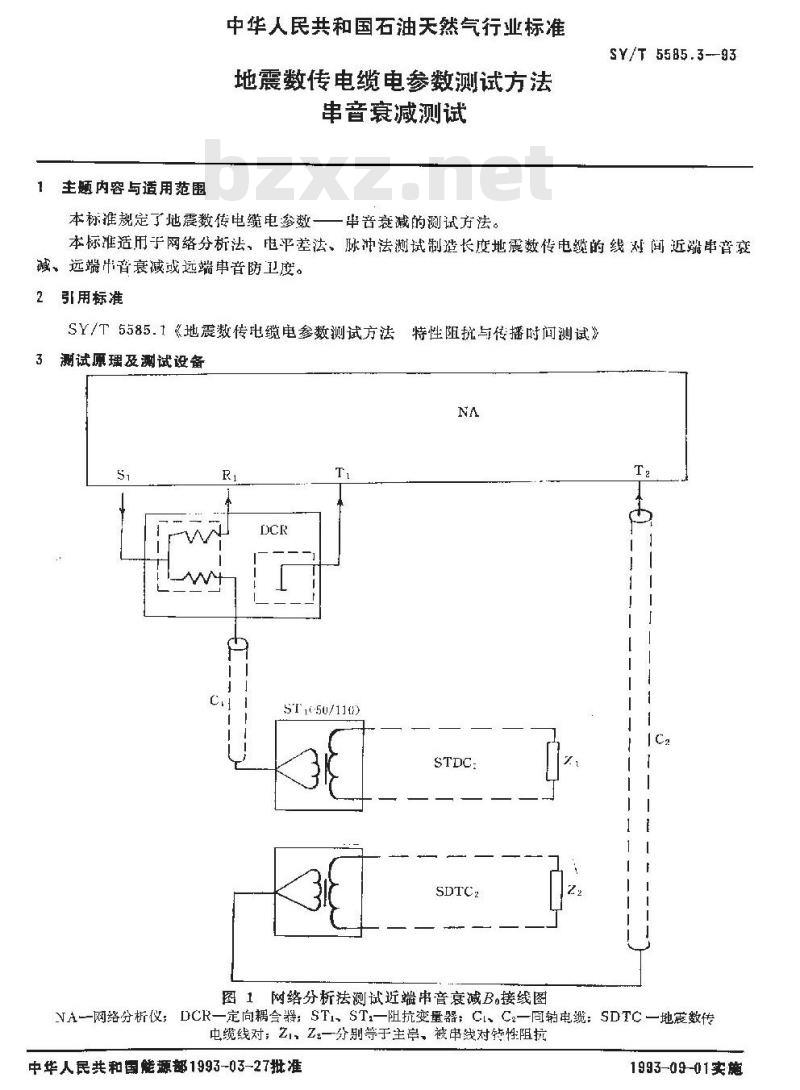

图1：网络分析法测试近端串音衰减B.接线图NA-网络分析仪；DCR一定向耦合器：STI、ST,一阻抗变量器：CI、C.一同辅电缆：SDTC一地震数传电缆线对：艺，Z一分别等于主、被串线对待性阻抗中华人民共和国能源部1993-03-27批准1993-09-01实施
3.1测试原理接线图
SY/T 5585.3- 93

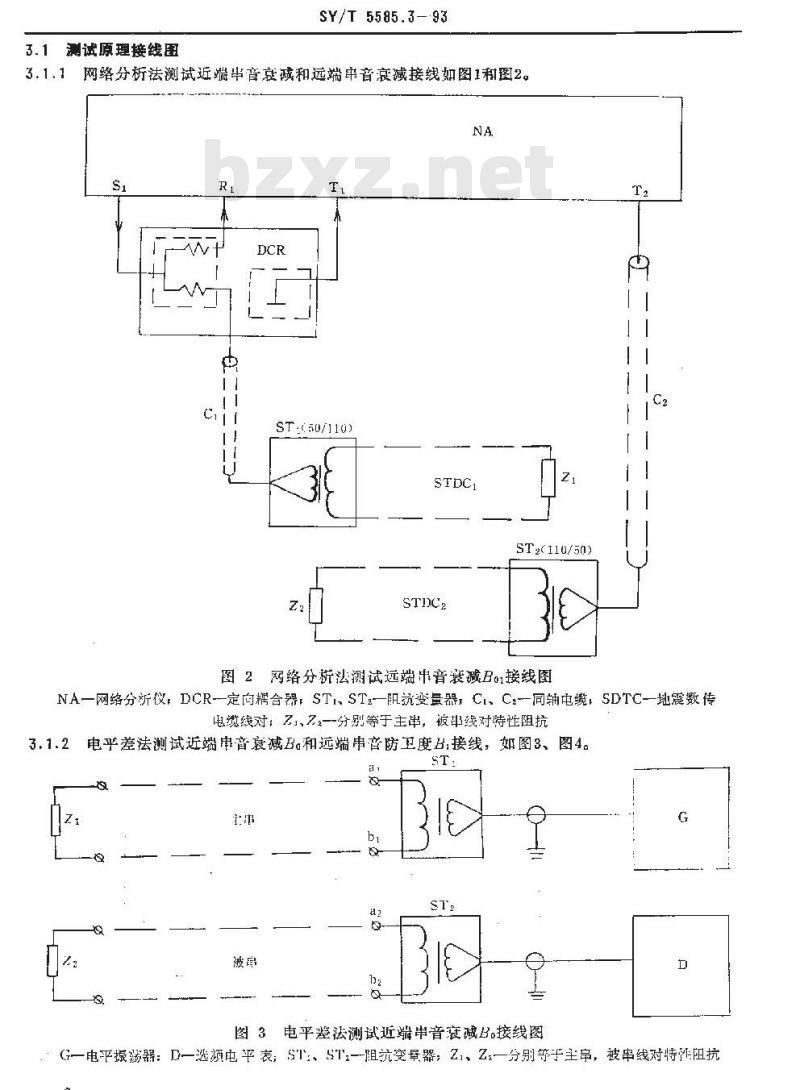

网络分析法测试近端串音烹碱和远端串音衰减接线如图1和图2。3.1.1
ST.50/110X
ST2(110/50)
图2网络分析法试远端串音囊减B的接线图T2
NA一网络分析仪，DCR-一定向耦合器,STi、ST一阻抗变量器，Ci、C.一同轴电缆，SDTC--地震数传电缆线对：Z、7一分别等于主串，被串线对特性阻抗3.1.2电乎差法测试近端串音衰减B。和远端串音防卫度B,接线，如图3、图4。ST
电平差法测试近端串音衰减B。接线图G一电平握荡器：D一选频电平表，ST:、ST2一阻抗变量器，Z1、Z2一分别等于主帛，被串线对特征阻抗2
SY/T5585.3--93
STat Z-:?Zin)

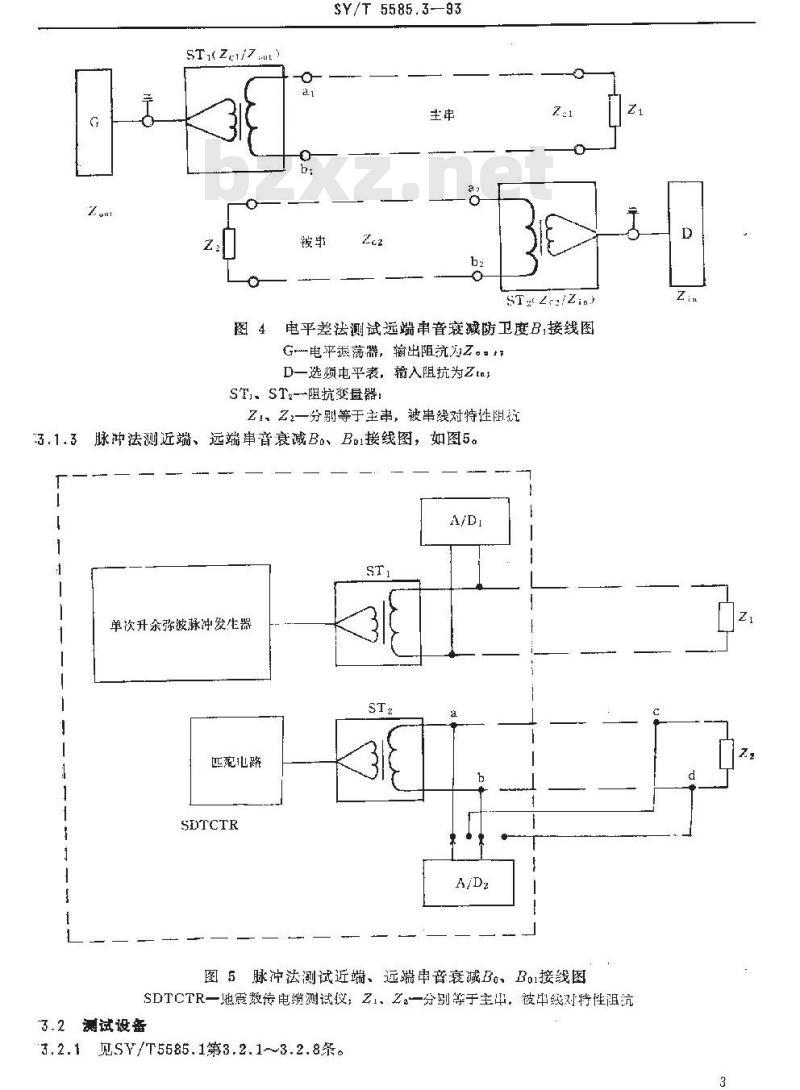

电平差法测试远端串音衰减防卫度B接线图图4
G电平炭荡器，输出阻抗为Z。
D一选频电平表，输入阻抗为ZteST,、ST阻抗变量器;
Z1、Z2一分别等于主串，被串线对特性阻抗3.1.3脉冲法测近端、远端串音衰减Bo、B1接线图，如图5。A/DI
单次升余弥波禄冲发生器
匹究心路
SDTCTR
图5脉冲法測试近端，远端串音衰减Bc1B接线图SDTCTR一池震数传电缆测试仪，ZI、Z.一分别等于主中，被中线对特性阻抗了.2测试设备
3.2.1见SY/T5585.1第3.2.1~3.2.8条。Zin
SY/T5585.3-93

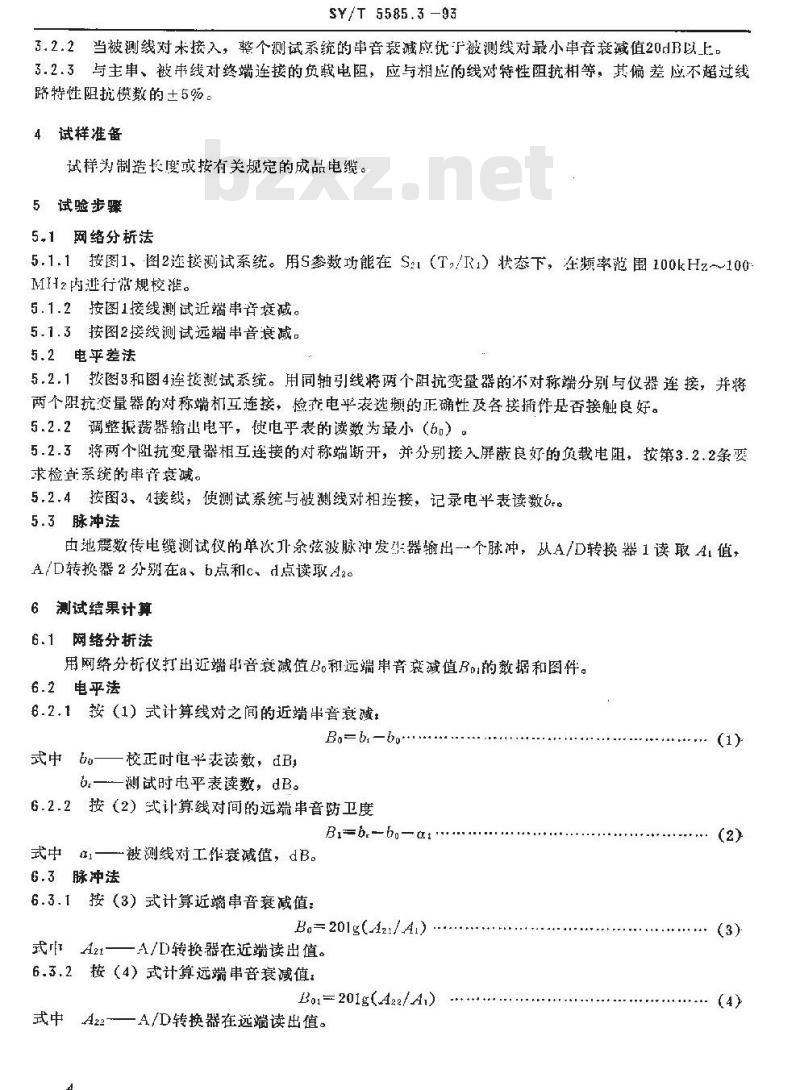

3.2.2当被测线对未接入，整个测试系统的串音减应优予被测线对最小串音衰减值20dB以上。3.2.3与主串、被串线对终端连接的负载电阻，应与相应的线对特性阻抗相等，其偏差应不超过线路特性阻抗模数的土5%。
4试样准备
试样为制造长度或按有关规定的成品电缆。5试验步骤
5.1网络分析法
5.1.1按图1、图2连接测试系统。用S参数功能在S:1（T，/R1）状态下，在频率范围100kHz～100MH2内进行常规校准。
5.1.2按图1接线测试近端串音衰减。5.1.3按图2接线测试远端串音衰减。5.2电平差法
5.2.1按图3和图4连接试系统。用同轴引线将两个阻抗变量器的不对称端分别与仪器连接，并将两个阻抗变量器的对称端和互连接，检变电乎表选癫的正确性及各接拥件是否接触良好。5.2.2调整振荡器输出电平，使电乎表的读数为最小（b）。5.2.3将两个阻抗变量器相互连接的对称端断开，并分别接入屏蔽良好的负载电阻，按第3.2.2条要求检查系统的串音衰减。
5.2.4按图3、4接线，使测试系统与被测线对相迄接，记录电半表读数65.3脉冲法
由地震数传电缆测试仪的单次升余弦波脉冲发生器输出-个脉冲，从A/D转换器1读取A值，A/D转换器2分别在a、b点和c、d点读取A206测试结果计算
6.1网络分析法
用网络分析仪打出近端音衰减值B。和远端串音衰减值B的数据和图件。6.2电平法
6.2.1按（1）式计算线对之间的近端串音衰减：Bn--bn
式中——校正时追平表读数，dBb.——测试时电平表读数，dB。6.2.2按（2）式让算线对间的远端串音紡卫度Bi-b,-b,-a
式中1被测线对工作衰减值，dB。6.3脉冲法
6.3.1按（3）式计算近端串音衰减值：Ba=201g(-12:/A1)
式A21——A/D转换器在近端读出值。6.3.2按（4）式计算远端串音衰减值：Bor—201g(A23/A,)
式中A22-一A/D转换器在远端读出值。4
附加说明：
SY/T 5585.3—93
本标准由石油勘探开发仪器仪表专业标准化委员会提出开归口。本标准由西安石油学院、西安石油勘探仪器总厂、地球物理勘探仪器总公司、西安地质学院等单位越草。
本标准起草负贲人后郊、马润民、张勇5
