【轻工行业标准(QB)】 缝纫机术语

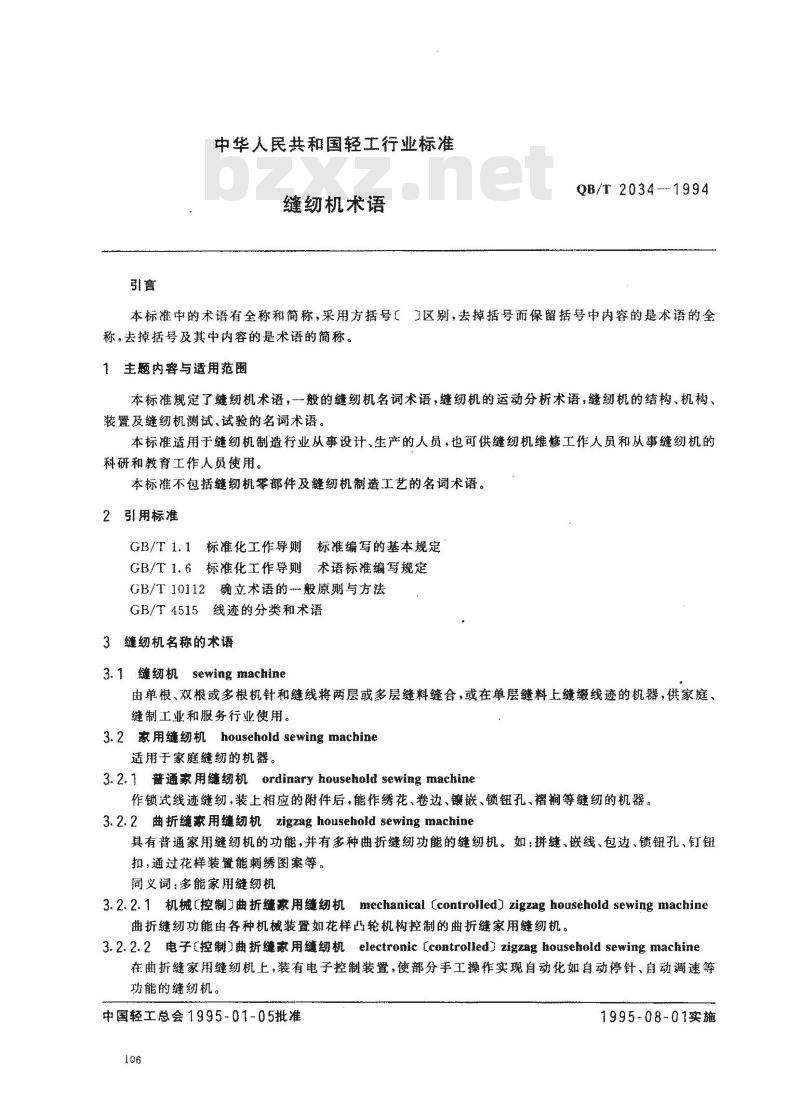

中华人民共和国轻工行业标准
缝纫机术语
QB/T2034 1994
本标准中的术语有全称和简称，采用方括号！区别，去撑括号而保留插号中内容的是术语的全称，去掉括号及其中内容的是术语的简称。1主题内容与适用范围
本标准规定了缝纫机术语，般的缝纫机名词术语，缝纫机的运动分析术语，缝纫机的结构、机构、装置及缝纫机测试、试验的名词术语。本标准适用于缝纫机制造行业从事设计、生产的人员，也可供缝纫机维修工作人员和从事缝纫机的科研和教育工作人员使用。
本标准不包括缝纫机零部件及缝纫机制造工艺的名词术谱。2引用标准
GB/T 1.1标准化工作导测
标准编写的基本规定
GB/T1.6标准化工作导则术语标准编写规定GB/T10112确立术语的般原则与方法GB/T4515线迹的分类和术语
3缝纫机名称的术语
3.1缝纫机sewingmachine
由单根、双根或多根机针和缝线将两层或多层缝料缝合，或在单层缝料上缝级线迹的机器，供家庭、缝制工业和服务行业使用。
3. 2 家用缝纫机 household sewing machine适用于家庭缝纫的机器。
3.2.1蓄通家用纫机ordinary househollsewing nachine作锁式线迹缝纫，装上相应的附件后，能作绣花、卷边、镶嵌、锁钮孔、褶等缝纫的机器。3. 2. 2 曲折縫家用缝纫机 zigzag household sewing machinme具有普通家用缝纫机的功能，并有多种曲折缝纫功能的縫纫机。如：拼缝、嵌线、包边、锁钮孔、钉钮扣，通过花样装置能刺绣图案等。同义词：多能家用缝纫机
3. 2. 2.1 机械广控制曲折缝家用缝纫机 mechanical (controlled) zigzag household sewing machine曲折缝纫功能由各种机械装置如花样凸轮机构控制的曲折缝家用缝纫机3.2.2.2电子C控制曲折缝家用缝纫机electronic[controlled】zigzag household sewing machine在折缝家用缝纫机上装有电子控制装置，使部分手工操作实现自动化自动停针、自动调速等功能的缝纫机，
中国轻工总会1995-01-05批准
1995-08-01实施
QB/T2034-1994

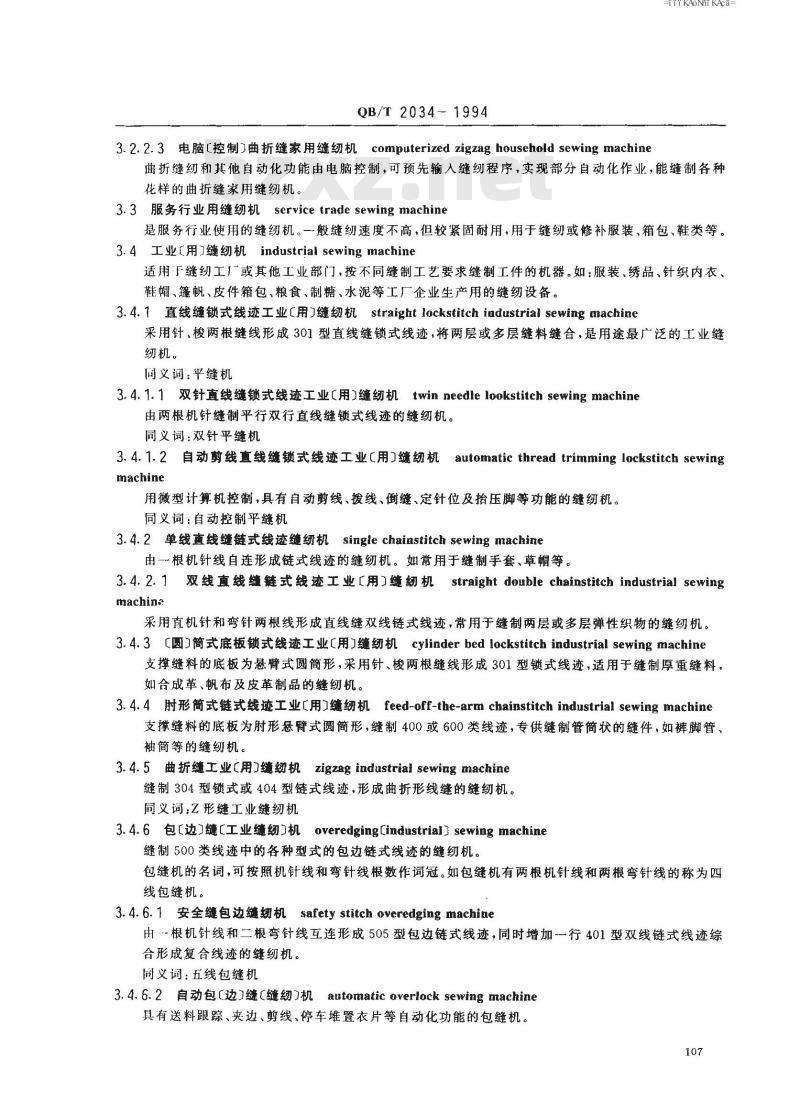

3.2.2.3电脑【控制］曲折缝家用缝纫机computerized zigzag household sewing machineTHT KAONi KAca
曲折缝纫和其他自动化功能由电脑控制，可预先输人缝纫程序，实现部分自动化作业，能缝制各种花样的曲折缝家用缝纫机。
3.3服务行业用缝纫机servicetrade sewing machine是服务行业使用的缝纫机。一般缝纫速度不高，但较紧固耐用，用于缝纫或修补服装、箱包、鞋类等。3.4 工业用缝纫机 industrial sewingmachine适用于缝纫工厂或其他工业部门，按不同缝制工艺要求缝制工件的机器。如：服装、绣品、针织内衣、鞋帽、篷帆、皮件箱包、粮食、制糖、水泥等工厂企业生产用的缝纫设备。3.4.1直线缝锁式线迹工业C用缝纫机straight lockstitch industrial sewing machine采用针、梭两根缝线形成301型直线缝锁式线迹，将两层或多层缝料缝合，是用途最广泛的工业缝纫机。
同义词：平缝机
3.4.1.1双针直线缝锁式线迹工业（用缝纫机twin needle lookstitch sewing machine由两根机针缝制平行双行直线缝锁式线迹的缝纫机。同义词：双针平缝机
3.4.1.2自动剪线直线缝锁式线迹工业（用］缝纫机automatic thread trimminglockstitch sewingmachine
用微型计算机控制，具有自动剪线、拨线、衡缝、定针位及压脚等功能的缝纫机。同义词：自动控制平缝机
3.4.2单线直线缝链式线迹缝纫机single chainstitch sewing machine由一根机针线自连形成链式线迹的缝纫机。如常用于缝制手套、草帽等。3.4.2.1双线直线缝链式线迹工业【用】缝纫机straight double chainstitch industrial sewingmachine
采用直机针和弯针两根线形成直线缝双线链式线迹，常用于缝制两层或多层弹性织物的缝纫机。3.4.3 【圆门筒简式底板锁式线迹工业【用缝纫机 cylinder bed lockstitch industrial sewing machine支撑缝料的底板为悬臂式圆简形，采用针、梭两根缝线形成301型锁式线迹，适用于缝制厚重缝料，如合成革、帆布及皮革制品的缝纫机。3.4.4 时形筒式链式线迹工业【用缝纫机 feed-off-the-arm chainstitch industrial sewing machine支撑缝料的底板为肘形悬臂式圆简形，缝制400或600类线迹，专供缝制管简状的缝件，如裤脚管、袖简等的缝纫机。
3.4.5 曲折缝工业用缝纫机 zigzag industrial sewing machine缝制304型锁式或404型链式线迹，形成曲折形线缝的缝纫机。同义词：Z形缝工业缝纫机
3.4.6包【边缝［工业缝纫】机 overedging［industriai] sewing machine缝制500类线迹中的各种型式的包边链式线迹的缝纫机。包缝机的名词，可按照机针线和弯针线根数作词冠。如包缝机有两根机针线和两根弯针线的称为四线包缝机。
3.4.6.1 安全缝包边缝纫机 safety stitch overedging machine由根机针线和二根弯针线互连形成505型包边链式线迹，同时增加行401型双线链式线迹综合形成复合线迹的缝纫机。
同义词：五线包缝机
3.4.6.2自动包(边缝（缝纫机atomatic overlock sewing machine具有送料跟踪、夹边、剪线、停车堆置衣片等自动化功能的包缝机。107
QB/T2034—1994

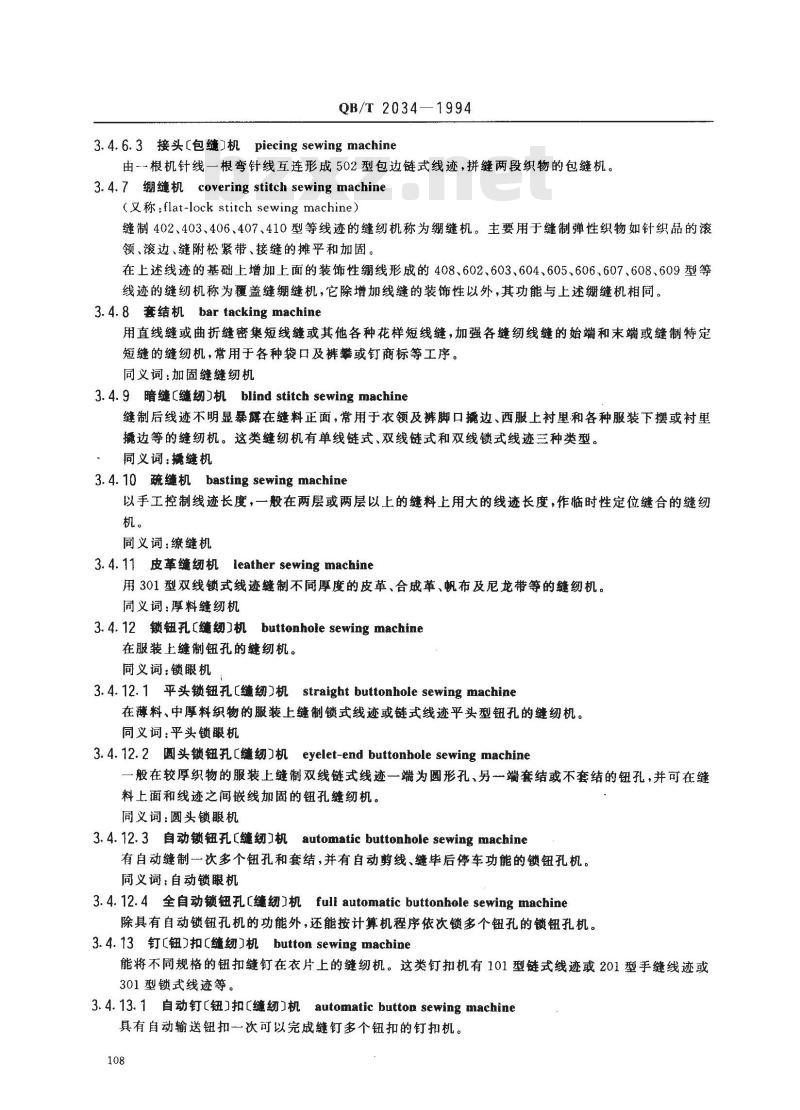

3.4.6.3接头［包缝］机piecing sewingmachine由--根机针线一根弯针线互连形成502型包边链式线迹，拼缝两段织物的包缝机。3. 4.7 缝机 covering stitch sewing machine(义称:flat-lock stitch sewing machine)缝制402、403、406、407、410型等线迹的缝纫机称为绷缝机。主要用于缝制弹性织物如针织品的滚领、滚边、缝附松紧带、接缝的摊平和加固。在上述线迹的基础上增加上面的装饰性绷线形成的408、602、603、604、605、606、607、608、609型等线迹的缝纫机称为覆盖缝绷缝机，它除增加线缝的装饰性以外，其功能与上述绷缝机相同。3.4.8套结机bar tacking machine用直线缝或曲折缝密集短线缝或其他各种花样短线缝，加强各缝纫线缝的始端和末端或缝制特定短缝的缝纫机，常用于各种袋口及裤攀或钉商标等工序。同义词：加固缝缝纫机
3. 4. 9 暗缝[缝纫)机 blind stitch sewing machine缝制后线迹不明显暴露在缝料正面，常用于衣领及裤脚口撬边、西服上衬里和各种服装下摆或衬里撬边等的缝纫机。这类缝纫机有单线链式、双线链式和双线锁式线迹三种类型。同义词：撼缝机
3.4. 10 疏缝机 basting sewing machine以手工控制线迹长度，一般在两层或两层以上的缝料上用大的线迹长度，作临时性定位缝合的缝纫机。
同义词：缭缝机
3.4.11皮革缝纫机leather sewing machine用301型双线锁式线迹缝制不同厚度的皮革、合成革、帆布及尼龙带等的缝纫机。同义词：厚料缝纫机
3.4.12锁钮孔（缝纫］机buttonhole sewingmachine在服装上缝制钮孔的缝纫机。
同义词：锁眼机
3. 4. 12. 1平头锁钮孔[缝纫)机 straight buttonhole sewing machine在薄料、中厚料织物的服装上缝制锁式线迹或链式线迹平头型钮孔的缝纫机。同义词：平头锁眼机
3. 4. 12.2 圆头锁钮孔[缝纫机 eyelet-end buttonhole sewing machine般在较厚织物的服装上缝制双线链式线迹一端为圆形孔、另端套结或不套结的钮孔，并可在缝料上面和线迹之间嵌线加固的钮孔缝纫机。同义词：圆头锁眼机免费标准bzxz.net
3. 4. 12.3自动锁钮孔缝纫机 automatic buttonhole sewing machine有自动缝制一次多个钮孔和套结，并有自动剪线、缝毕后停车功能的锁钮孔机。同义词：自动锁眼机
3.4. 12.4 全自动锁钮孔(缝纫机 full automatic buttonhole sewing machine除具有自动锁钮孔机的功能外，还能按计算机程序依次锁多个钮孔的锁钮孔机。3. 4. 13 钉[钮扣(缝纫］机 button sewing machine能将不同规格的钮扣缝钉在衣片上的缝纫机。这类钉扣机有101型链式线迹或201型手缝线迹或301型锁式线迹等。

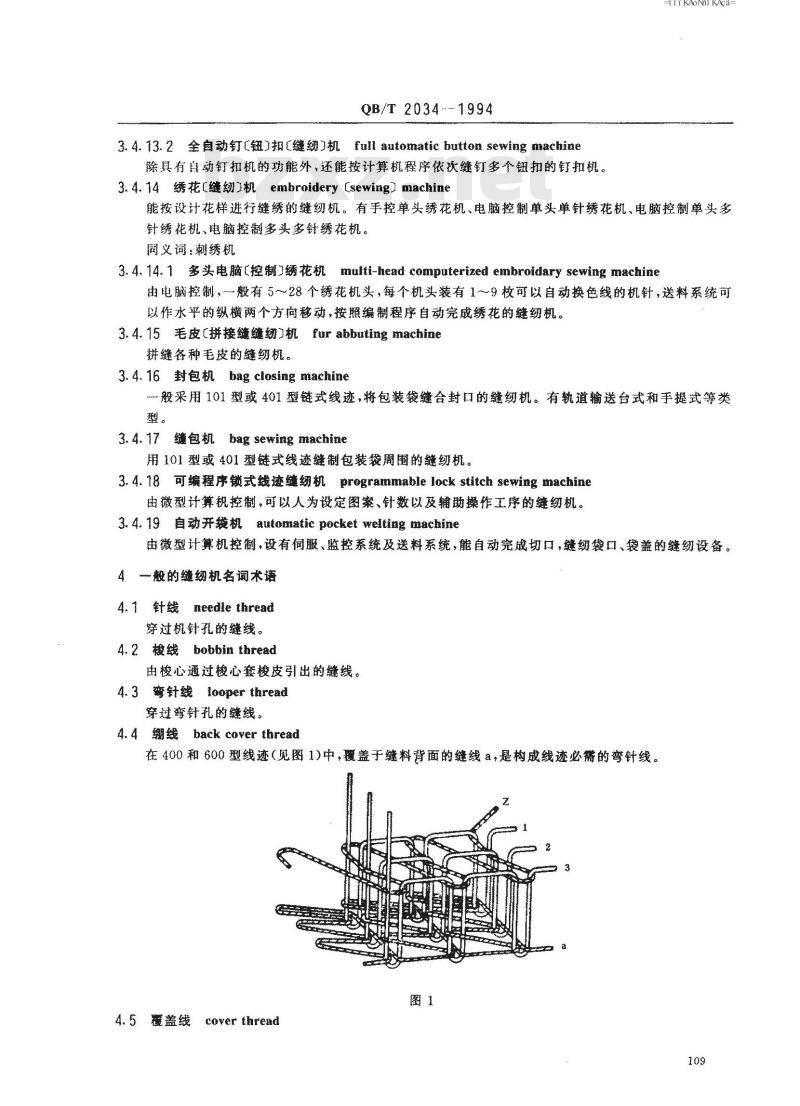

3.4.13.1自动钉【纽］扣[缝纫机automatic button sewing machine具有自动输送钮扣一次可以完成缝钉多个钮扣的钉扣机。108
QB/T 2034-1994
3.4.13.2全自动钉钮扣缝纫机full automatiehuttonsewigmachine除真有#动钉扣机的功能外，还能按计算机程序依玖缝钉多个钮扣的钉扣机3.4.14绣花（缝纫】机embroidery【sewing】machineHirKANiKAca-
能按设计花样进行缝绣的缝纫机。有手控单头绣花机、电脑控制单头单针绣花机、电脑控制单头多针绣花机、电脑控制多头多针绣花机。同义词，刺绣机
3. 4. 14. 1 多头电脑(控制绣花机 mnulti-head computerized embroidary sewing machine由电脑控制，一般有5～28个绣花机头，每个机头装有1～9枚可以自动换色线的机针，送料系统可以作水平的纵横两个方向移动，按照编制程序自动完成绣花的缝纫机。3.4.15毛皮C拼接缝缝纫机furabbuting nac蔬e拼缝各种毛皮的缝纫机。
3.4.16 封包机 bag closing machine般采用101型或401型链式线迹，将包装袋缝合封口的缝纫机。有轨道输送台式和手提等类型。
3.4.17缝包机bag sewing machine用101型或401型链式线迹缝制包装袋周围的缝纫机。3.4.18可编程序锁式线迹缝纫机programmable lock stitch sewing machine由微型计算机控制，可以人为设定图案、针数以及辅助操作工序的缝纫机。3.4.19自动开袋机automatic pocket welting machine由微型计算机控制，设有伺服、控系统及送料系统，能自动完成切口，缝纫口、袋盖的缝纫设备。4般的缝纫机名调术语
4.1针线needle thread
穿过机针孔的缝线。
4.2梭线bobbin thread
由梭心通过梭心套梭皮引出的缝线。4.3 密针线looper thread
穿过弯针孔的缝线。
4.4 绷线 back cover thread
在400和600型线迹（见图1）中，覆盖于缝料背面的缝线a，是构成线迹必的弯针线。图1
4.5 覆盖线 cover thread
QB/T 2034---.1994

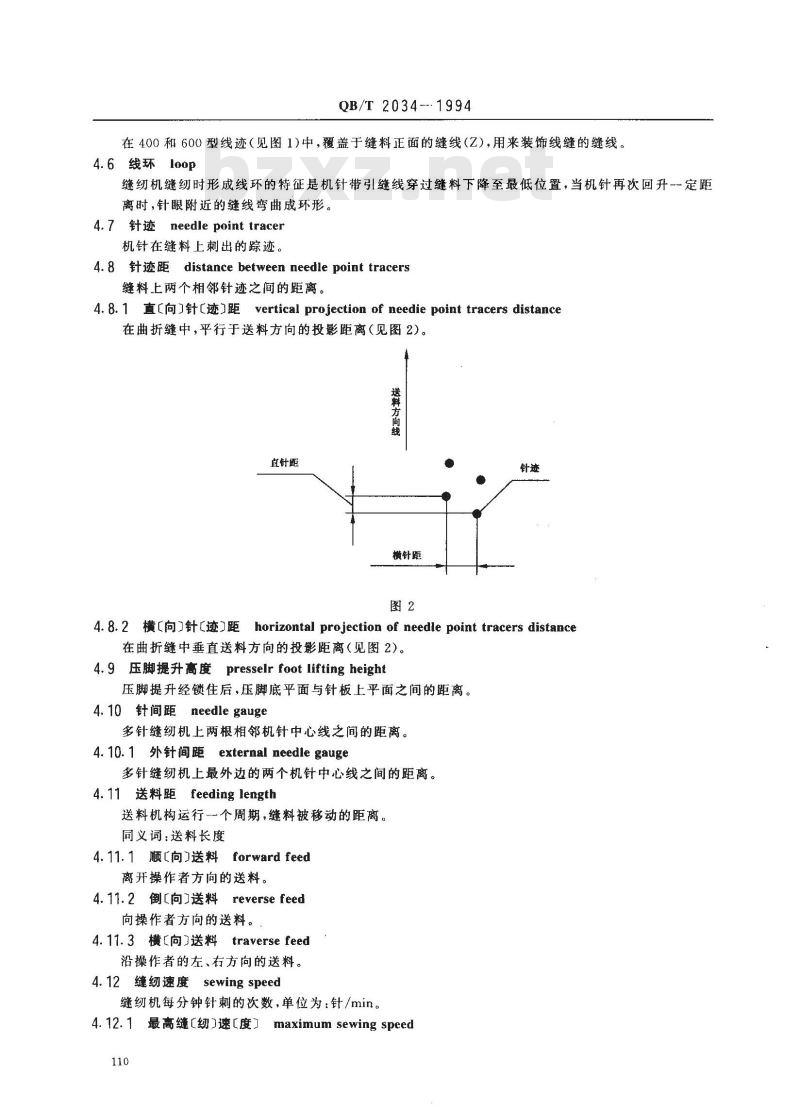

在400和600型线迹（见图1）中，覆盖于缝料正面的缝线（Z），用来装饰线缝的缝线。4.6线环loop
缝纫机缝纫时形成线环的特征是机针带引缝线穿过缝料下降至最低位置，当机针再次回升-定距离时，针眼附近的缝线弯曲成环形。4.7 针迹 needle point tracer机针在缝料上刺出的踪迹。
4. 8 针迹距 distance between needle point tracers缝料上两个相邻针迹之间的距离。4.8.1直向针迹距vertical projection of needie point tracers distance在曲折缝中，平行于送料方向的投影距离（见图2）。送料方向线
直针距
横针距
4. 8.2横［向针迹距 horizontal projection of needle point tracers distance在曲折缝中垂直送料方向的投影距离（见图2）。4. 9 压脚提升高度 presselr foot lifting height压脚提升经锁住后，压脚底平面与针板上平面之间的距离。4.10 针间距 needle gauge
多针缝纫机上两根相邻机针中心线之间的距离。4. 10. 1 外针间距 external needle gauge多针缝纫机上最外边的两个机针中心线之间的距离。4. 11 送料距 feeding length
送料机构运行一个周期，缝料被移动的距离。同义词：送料长度
4. 11. 1顺[向]送料 forward feed离开操作者方向的送料。
4. 11.2 倒[向送料 reverse feed向操作者方向的送料。
4. 11. 3 横[向]送料 traverse feed沿操作者的左、右方向的送料。4.12缝纫速度sewing speed
缝纫机每分钟针刺的次数，单位为：针/min。4.12.1最高缝【纫】速【度】maximum sewing speed110
QB/T 2034-1994
续纫机在正常缝纫条件下，能承受的最大缝纫速度。4. 12. 2工作缝[了速度] operating sewing spee缝纫机在正常缝纫（见7.1.2）条件下，能承受持续安全操作的最高缝纫速度。间义讯：额定缝【纫速【度］
4.13线迹stitch
HirKAoNiKAca-
缝纫机机针在每次刺过缝料时，由一根或多根缝线，自连，互连载交织在缝料上面形成的一个单元。4. 13.1 自连 intratooping
缝纫时机针缝线的一个线环穿人其缝线本身形成的前面一个线环的连结方式。4.13.2 互连 interlooping
缝纫时弯针缝线穿入机针刺过缝料后机针缝线所形成的线环机针再次刺过缝料时穿人弯针缝线所形成的线环的连结方式。
4.13.3 交织 intrajacing
缝纫时梭线穿过机针刺过缝料后机针缝线形成的线环的连结方式。4.14线迹长度s#itch length
个线迹单元的长度。
4.14.1直向线迹长斑
vartical projection of stitch length线迹平行于送料方向的投影长度（见图3）。送料方向线
娥迹长度
直向线迹长度
4. 14.2 线迹宽度 stiteh width线迹垂直于送料方向的投影长度（见图3）。4.15链式线迹cnainstitch
由根或多根针线自连或和弯针线互连形成的线迹。4. 15. 1 单线链式线迹 single thread chain stitch单根针线穿过缝料后自连形成的线迹。4.15.2多线链式线选multi-reaucainstitch由…-根或多根针线和根或多根针线互连形成的线迹。4. 15. 3 覆盖链式线迹 covering chain stitch线滋魔产
在由二根或更多的针线形成的多线链式线迹的基磁上，另加一至二根覆盖线，按曲折走向贯穿于正面全部线迹与下面互连的线迹。翻义词：覆盖缝线迹
4.15.4 包边链式线迹overedgin chain stitch111
QB/T2034-1994
由一根针线自连，或由一根针线和一至二根弯针线互连，并使缝线包络缝料边缘的线迹。4.16锁式线迹lockstitch
针线和梭线按交织方式形成的线迹。4.17 组合线迹 combination stitch在缝纫中同时形成两种以上不同的线迹。4.18 线缝 stitching
在缝料上构成连续的线迹。
4.18.1 直线缝 straight stitching沿送料方向在缝料上构成直形连续线迹。4. 18.2 曲折[线〗缝 zigzag stitching在缝料上构成连续的曲折形线迹。同义词:Z形缝
4.18.3装饰性线缝decorative stitching仅为了观感上的美丽而非结构所必需的线缝。4. 18.4 线辩 thread chain
缝纫完毕后，缝纫机在无缝料的情况下继续缝纫动作，由针线自连或针线和弯针线或覆盖线互连形成的成串线迹。
4. 19 缝式 seam
两层或多层缝料的缝合或经不同方式折叠后缝合的型式。4.20 缝纫缺陷 sewing defects缝纫的结果或缝纫过程中所产生的不符合质量要求的现象。4.20.1线迹过松lo0se stitch
缝纫时，构成线迹的缝线不能与缝料紧密贴合。同义词：浮线
4.20.2线迹歪斜
staggering stitch
直线缝纫时，线迹不平行于送料方向；曲折纫时，线逊不相平行。4.20.3 跳针 skipped stitch
在缝纫时，线缝中不能连续形成完整的线迹。4.20.4起皱puckers
缝纫后缝料在送料方向的皱缩。4.20.5 横起皱 sidewise puckers缝纫后缝料垂直于送料方向的皱缩。4.20.6 扭曲twist
缝纫后缝料出现卷曲不平。
4.20.7 缝线起毛 thread fraying缝纫后缝线的部分纤维被磨损产生缝线纤维松散。4.20.8毛巾状浮线looping
在缝料底面出现缝线没有收紧而形成连续或不连续的环圈的现象。4.20.9 花纹失真 erratic stitch pattern缝纫后的花纹，与规定要求不相符合。4.20.10 断线 thread breakage缝线在缝纫过程中产生断裂。
4.20.11 卡线 thread jamming
QB/T2034--1994
缝线在缝纫过程中被缝纫机的钩线件卡住。4.20.12绕线不匀unevenbobbin winding缝线绕在梭心上不按规律排列的现象。4.20.13线环歪扭twist loop formation形成的线环不能保持正常状态。5缝纫机运动分析的术语
5.1 运动曲线图 kinematic diagramiiKAoNiKAca-
描绘缝纫机在运动时主要运动构件相对位置关系的曲线图，一般指相对于主轴及针杆作为运动的参考体。
5.2相位phase
以针杆的上（或下）止点作为主轴的起始点一零度。主轴在不同转角时，各运动件的相对位置。5.3送料牙平动距feed dog rock motion distance送料牙上某一点在送料运动一个周期中处于针板上面作近似水平运动的距离。5.4送料牙升降距feed dog lifting distance送料牙上某一点在送料运动一个周期中升降的垂直距离。5.5 送料牙运动轨迹 feed dog motion path送料牙上的某一点在送料运动中的一个周期所描绘的轨迹。5.6送料相位feeding phase
送料机构对针杆运动止点的相对位置。5.7挑线杆行程【thread]take-up lever stroke挑线杆上的穿线孔在运动一个周期中的两个极限位置之间的垂直距离。5.8 针杆行程 needle bar stroke针杆上某一点在针杆运动两个极限位置之间的距离。5.9摆梭，弯针摆动角shuttle looper oscillating angle摆梭、弯针运动一个周期中的摆动角度。5.10 摆梭勾线角shuttle backward angle机针在下止点时，摆梭尖与其轴心的连线对机针中心线之间的夹角。6缝纫机的结构、机构和装置术语6. 1 缝纫机位置的定向(见图 4） designation of sewing machine views113
操作者
a.顺手横向操作继纫机的定向
QB/T2034
b.直向操作缝纫的定向
6.2旋转方向（见图5）direction of rotation逆时针
6.3操作空间（见图 6）working space旋转方向
缝料在缝纫机上可能操作的最大空间，b×h。针杆中心
6.4机体形式working surface types支撑缝料工作部位的形式。
顺时针
操作者
C.反手横向操作缝纫机的定向
6.4.1 平板式 flat bed type
QB/T 2034--1994
iikAoNiKAca
支撑缝料的I.作部位呈平板形，缝纫机安装在台板上时，支撑缝料的工作部分与台板台面基本在一个平面上。
6.4.2 平台式 raised bed type支撑缝料的工作部位呈平台形，缝纫机安装在台板上时凸出于台板的台面。6.4.3 ［悬筒式 cylinder bed type支撑缝料的汇作部位呈筒状，从机体一边悬臂伸出。6. 4. 4 肘(形筒式 feed-off the arm type支撑缝料的工作部位呈肘形筒状，如弯着的手臂从机体的一边悬空伸出。6.4.5立柱式 pillar type
支撑缝料的工作部位呈立柱状，竖立在机体的底板上。6. 4. 6 可变换式 convertible bed type支撑缝料的工作部位可以根据缝件需要，加装附件变换工作台面形式。6.4.7 箱体式 monobloc type
机体为整体的箱状，无支撑缝料的工作台面。6.5 缝纫机的驱动方式 driving devices of sewing machines6.5.1手摇驱动hand drive
缝纫机的运转用手摇驱动。
6.5.2 脚踏驱动treadle drive
缝纫机的运转用脚踏驱动。
6.5.3电动驱动motor drive
缝纫机的运转用电动机驱动。
6.5.3.1外接式电动驱动external motor drive电动机安装在缝纫机机头的外表面驱动运转。6.5.3.2内藏式电动驱动built-in motor drive电动机安装在缝纫机机头内驱动运转。6. 6 缝纫机的机构和装置 sewing machine mechanisms and devices6.6.1 刺料机构 needle bar mechanisms机针刺穿缝料带引缝线的机构。6.6.1.1针杆摆动机构needle bar vibrating mechanism针杆在摆动架内上下往复运动时，摆动架又作左右或前后摆动的机构。摆动架的摆动有左右或前后直线摆动或围绕支点作孤线摆动等。6.6.2压紧杆机构 prester bar mechanisms在缝料表面上施加压力的机构。6.6.2.1 交替压紧杆机构 alternating presser bar mechanisn有两个压脚在缝料表面上交替压料的机构。个为不移动的压脚，另一个为随同缝料或机针一起移动的压脚。
6.6.2.2 滚轮压脚装置 roller presser mechanism有个或两个滚轮在缝料表面上施加一定压力的压料装置。6.6.3压脚提升机构 presser bar lifting mechanisms提升压杆，解除压脚对缝料压力的机构。6. 6. 3. 手[控〗提C升压脚机构 presser bar hand lifting mechanism用手扳动提升压脚的机构。
QB/T2034—1994
6.6.3.2膝C控提升压脚机构presser静arkneeiftingnechanism用藤部操纵，通过杠杆系统使压脚提升的机构。6.6.3.3脚踏提升压脚机构presser bar foot lifting mechanism用脚踩操纵，通过杠杆系统使压脚提升的机构。6.6.3.4电动、气动或液压提升压脚装置electronagnetic pneunatic orhydraulic presser barliftingdevice
用电磁力、压或液压操纵使压脚提升的装置。6. 6. 3.5 自动压脚提升装置 automatic presser bar lifting device缝纫完毕后，压脚按顺序自动提升的装置。6.6. 4 送料机构 Ematerial] feeding mecharaisms缝纫时递送缝料的机构。
6. 6. 4. 1 下送料 lower feed由压紧杆机构的压脚压繁缝料并由送料机构的送料牙在縫料的背面推送缝料，是缝纫机中最基本的送料型式。
6. 6. 4. 2 上送料 upper feed由交替压紫杆机构的送料压脚在缝料的顶面，推送缝料。6.6.4.3 针送料 needle feed
摆动的针杆机构使机针刺人缝料后，随着送料机构的送料牙起送料。6.6. 4.4 上、下复台送料 combined upper and lower feed由摆动的压脚和送料牙同时作用于缝料的顶面与背面，起推送缝料。6. 6. 4. 5 上,针夏合送料 combined upper and needle feed由送料压脚与刺入缝料的机针同时作用于缝料一起推送缝料。6.6.4.6 针、下复合送料combined needle nd lower feed由机针刺人缝料与送料牙阅时作用于缝料~起推送缝料。6.6.4.7上、针、下综合送料unison feed由送料压脚和在机针刺人缝料时与送料牙同时作用于缝料项面和背面，起推送缝料。6, 6.4.8差动送料differenttal Teed一般指下差动送料，有前、后两个送料牙各自独立的送料机构，可以单独调节各个送料牙的送料速度及送料避，使缝料皱缩或拉伸。也有上动送料，其原相似。6.6.4.9滚轮送料roler feed
一般由驱动机构传动下面的送料滚轮，由上面的滚轮压紫缝料的頭面，由下面的滚轮在缝料背面推送缝料。
6.6.5切料装罩
material trimming device
缝纫过程中缝料需要切除戴开孔的装置。6.6.5.1 切边装量 edge trirxning device缝纫过程中，切除缝料废边的装置。6.6.5.2 开孔装置punching device缝纫过程中，在缝料上开孔的装置。6.6.6 绕线装量bobbin winder
把缝线绕到梭心上的装置。
6.6.7 夹线机构 thread tension mechanis通过可调节爽紧力使缝线在一定的张力状态下构成线迹的机构。6.6.8 挑线机将 Cthread] take-up mechanisms116
QB/T2034—1994
形成线迹的过程中，起着输送、回收针线并收紧线迹作用的机构。6.6.8.1 轮挑线机构 cam[thread] take-up mechanism用凸轮带动挑线杆运动的机构。6.6.8.2 连杆挑线机构 link ［thread】 take-up mechanism由四连杆机构带动挑线杆运动的机构。挑线杆是四连杆机构的连杆。6.6.8.3滑杆挑线机构slidinglever(threadtake-upmechanism由曲柄滑杆机构带动挑线杆运动的机构。挑线杆是曲柄滑杆机构的导杆。6.6.8.4旋转挑线机构rotary【thread]take-upmechanismHiiKAoNiKAca-
由一个或两个装有挑线销的圆盘或其他形状的构件，以旋转运动带动挑线杆运动的机构。6.6.8.5 针杆挑线机构 needle bar [thread) take-up mechanism固接于针杆上的过线或夹线装置，或直接固装于针杆的挑线杆的机构。6.6.9 勾线机构 thread hooking mechanisms勾住线环使之形成线迹的主要机构之一。6.6.9.1旋转勾线机构rotary thread hooking mechanism以旋转的勾线件完成勾线动作的机构。6.6.9.1.1旋［转】梭勾线机构rotating hook【thread hooking】mechanism锁式线迹缝纫机的梭体由旋转机构带动，将机针的线环勾住并套过梭心套形成锁式线迹的机构。6.6.9.1.2旋转梭钩机构rotatinglooper mechanism在单线链式线迹缝纫机中，呈菱角状不穿缝线的勾线件，由旋转机构带动，在缝料下面勾住针线的线环形成单线链式线迹的机构。6.6.9.2摆动勾线机构 oscillating thread hooking mechanisms用摆动的勾线件完成勾线动作的机构。6.6.9.2.1摆梭勾线机构oscillating shuttle【thread hooking】mechanism摆动的勾线件把机针线环勾住，使缝线套过摆梭及其梭心套形成锁式线迹的机构。6.6.9.2.2 弯针勾线机构 looper (thread hooking）mechanism穿有缝线呈弯形的勾线件，作往复摆动，勾住机针上的线环或另一勾线件上的线相互缝连，形成链式线迹的机构。
6.6.9.2.3线钩勾线机构looper(non-threaded）【thread hooking】mechanism单线链式线迹缝纫机中，呈钩形不穿缝线的勾线件，由摆动机构带动在缝料下面勾住并扩张针线的线环，形成单线链式线迹的机构。6.6.9.2.4叉针勾线机构spreader mechanism端部有叉口不穿缝线的勾线件，由摆动机构带动，叉住缝线互连，形成链式线迹的机构。6.6.10自动剪线装置automatic thread trimming device在缝纫结束时，自动剪断縫线的装置。6.6.11自动拔线装置automatic threab wiping device有自动剪线装置的缝纫机中，针线被剪断之后，将针线从针板针孔下拨上来的自动装置。6.6.12自动停针位装置automatic needle positioningdevice缝纫机在停机时，使机针自动停在规定位置的装置。6.7 润滑装置 lubricating devices缝纫机在运转时，提供润滑油的装置。6.7. 1 重力润滑装置 gravity lubricating device依靠自重或毛细管作用将润滑油输送分配到润滑的部位。般采用油箱，通过油绳、油垫及油管等导油的装置。
