手工地毯图案设计图型位

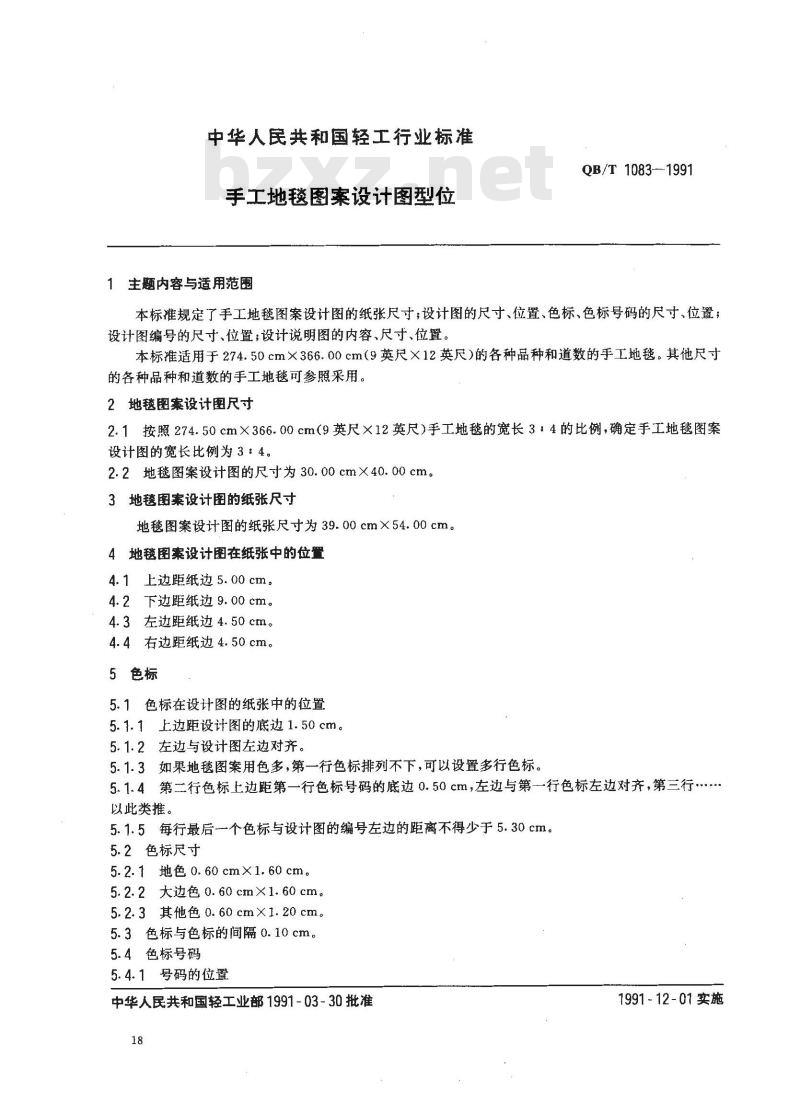

主题内容与适用范围
QB/T 1083-1991
本标准规定了手工地毯图案设计图的纸张尺寸；设计图的尺寸、位置、色标、色标号码的尺寸、位置；设计图编号的尺寸、位置；设计说明图的内容、尺寸、位置。本标准适用于274.50cm×366.00cm（9英尺×12英尺）的各种品种和道数的手工地毯。其他尺寸的各种品种和道数的手工地毯可参照采用。2地毯图案设计图尺寸
2.1按照274.50cm×366.00cm（9英尺×12英尺）手工地毯的宽长3：4的比例，确定手工地毯图案设计图的宽长比例为3：4。
2.2地毯图案设计图的尺寸为30.00cm×40.00cm。3地毯图案设计图的纸张尺寸
地毯图案设计图的纸张尺寸为39.00cm×54.00cm。4地毯图案设计图在纸张中的位置4.1上边距纸边5.00cm。
4.2下边距纸边9.00cm。
4.3左边距纸边4.50cm。
4.4右边距纸边4.50cm。
5色标
5.1色标在设计图的纸张中的位置5.1.1上边距设计图的底边1.50cm。5.1.2左边与设计图左边对齐。
5.1.3如果地毯图案用色多，第一行色标排列不下，可以设置多行色标。5.1.4第二行色标上边距第一行色标号码的底边0.50cm，左边与第一行色标左边对齐，第三行以此类推。
5.1.5每行最后-个色标与设计图的编号左边的距离不得少于5.30cm。5.2色标尺寸
5.2.1地色0.60cm×1.60cm。
5.2.2大边色0.60cm×1.60cm。
5.2.3其他色0.60cm×1.20cm。
5.3色标与色标的间隔0.10cm。
5.4色标号码
5.4.1号码的位置
中华人民共和国轻工业部1991-03-30批准18
1991-12-01实施
5.4.1.1上距色标0.20cm。免费标准bzxz.net
5.4.1.2在色标下方居中。
5.4.2号码字体的字高0.40cm。
6地毯图案设计图编号
6.1编号的尺寸1.50cm×4.50cm。6.2编号在设计图纸中的位置：

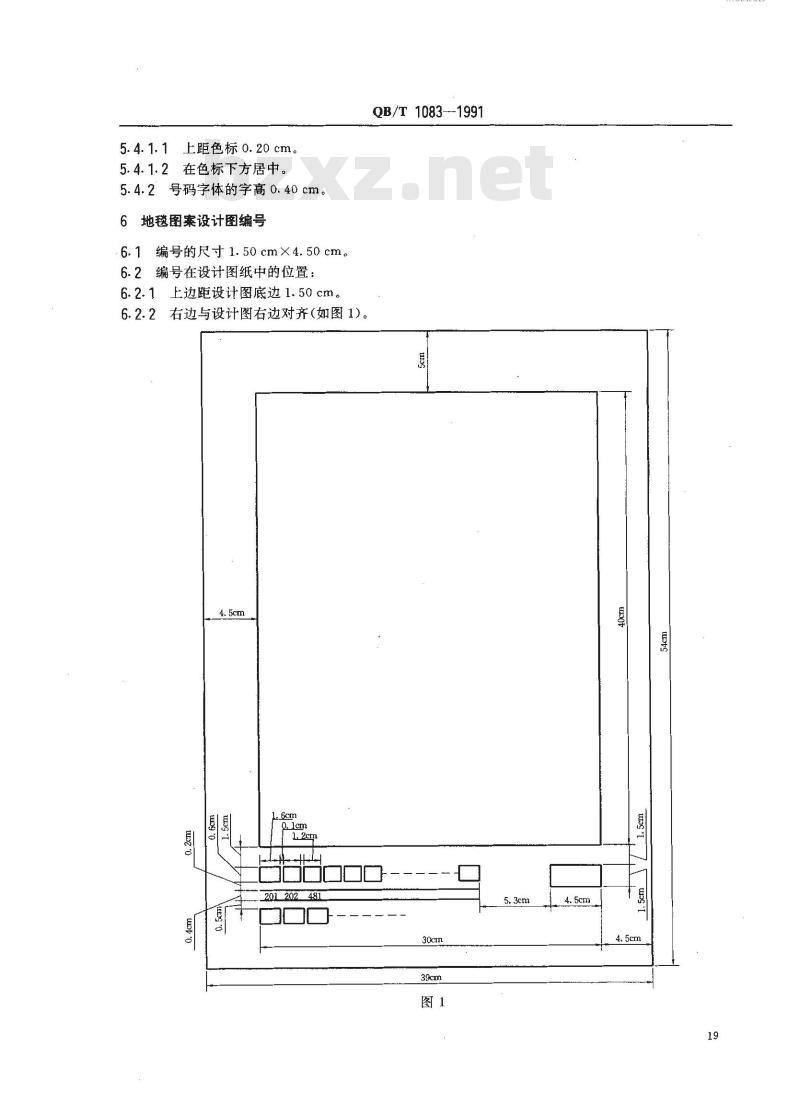

6.2.1上边距设计图底边1.50cm。6.2.2右边与设计图右边对齐（如图1)。4.5cm
201202481
QB/T1083-1991
地毯图寒设计说明图（如图2)

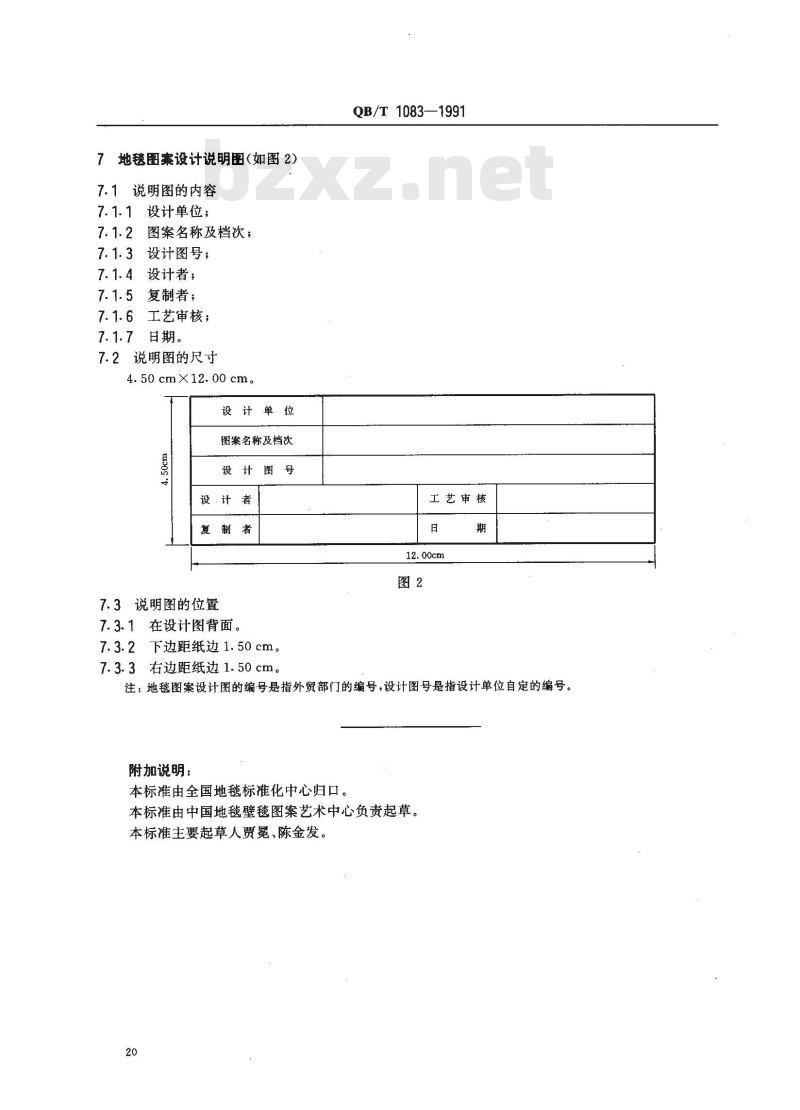

7.1说明图的内容
7.1.1设计单位；
7.1.2图案名称及档次；
设计图号；
7.1.4设计者；
7.1.5复制者；
7.1.6工艺审核；
7.1.7日期。
7.2说明图的尺寸
4.50 cmX12.00 cm。
设计单位
图案名称及档次
设计图号
复制者
7.3说明图的位置
7.3.1在设计图背面。
下边距纸边1.50cm。
7.3.3右边距纸边1.50cm。
QB/T 1083—1991
工艺审核
注：地毯图案设计图的编号是指外贸部门的编号，设计图号是指设计单位自定的编号。附加说明：
