【轻工行业标准(QB)】 GC15型高速平缝纫机送料摆杆座技术条件

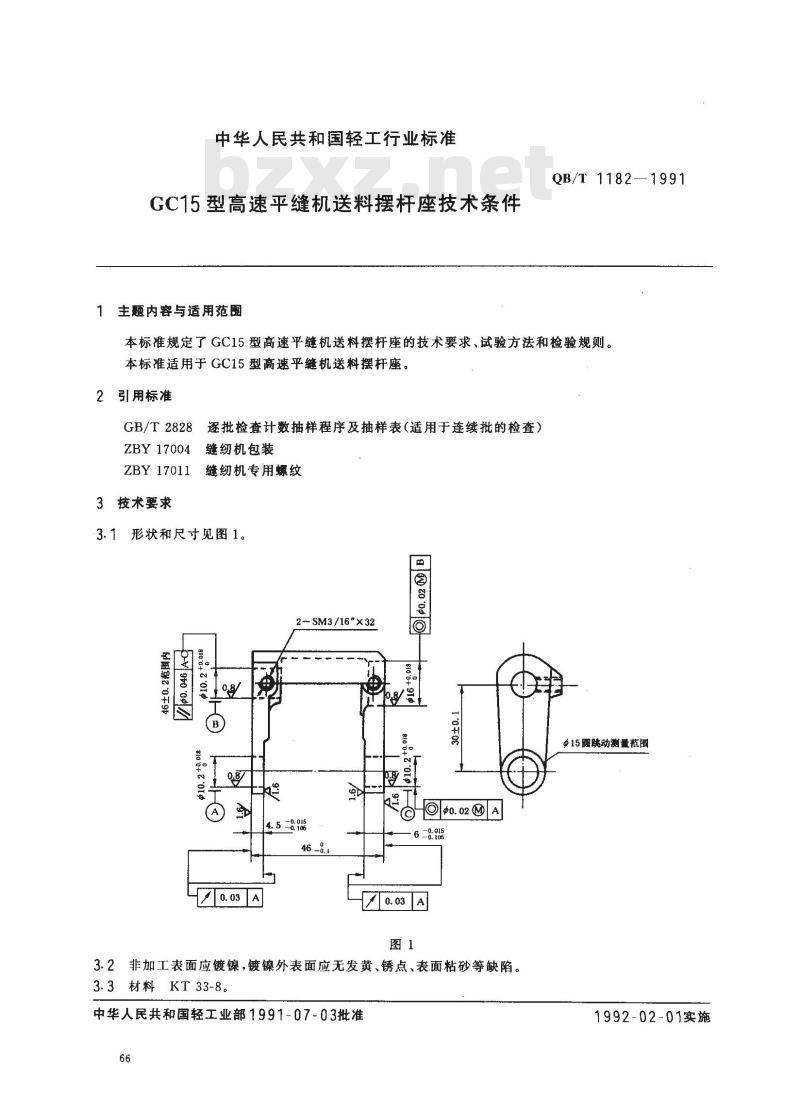

中华人民共和国轻工行业标准
GC15型高速平缝机送料摆杆座技术条件主题内容与适用范围
QB/T1182--1991
本标准规定了GC15型高速平缝机送料摆杆座的技术要求、试验方法和检验规则。本标准适用于GC15型高速平缝机送料摆杆座。2引用标准
GB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）缝纫机包装
ZBY 17004
ZBY 17011
3技术要求
缝纫机专用螺纹
3.1形状和尺寸见图1。
2 -- SM3 /16\×32
100z01
4. 5 -0.016
15显疏动测量范围免费标准bzxz.net
6=0:005
3.2非加工表面应镀镍，镀镍外表面应无发黄、锈点、表面粘砂等缺陷。3.3材料KT33-8。
中华人民共和国轻工业部1991-07-03批准66
1992-02-01实施

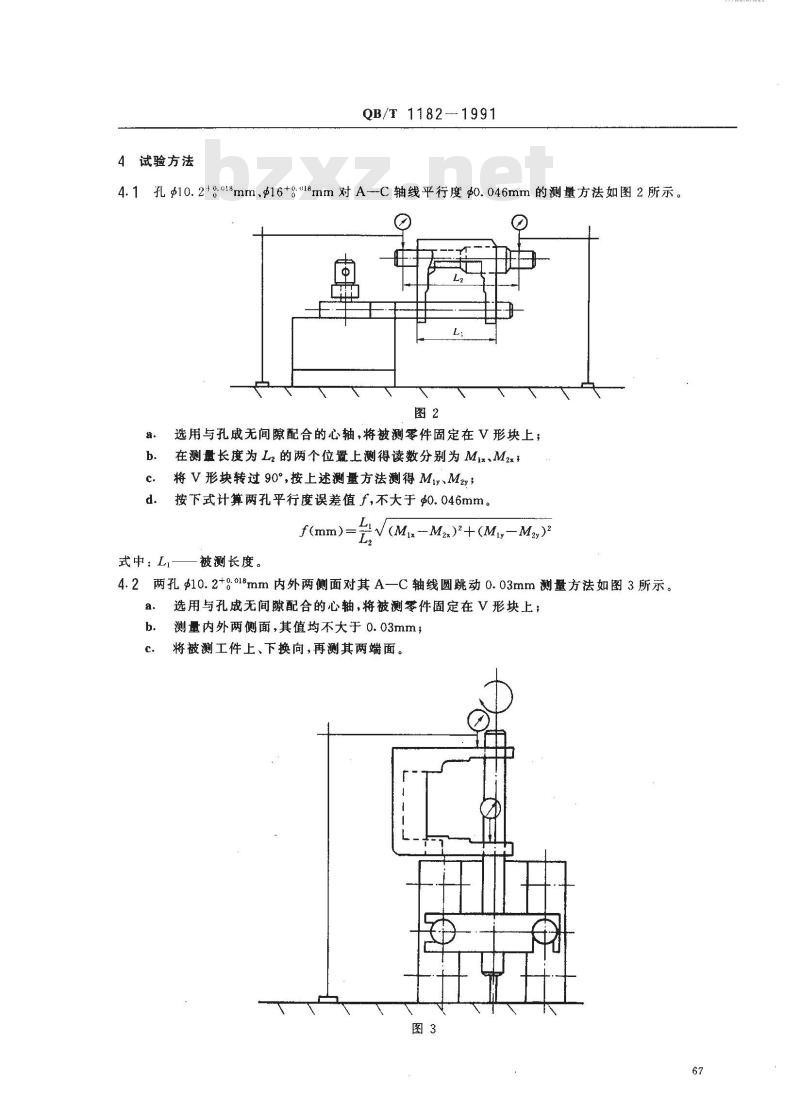

4试验方法
QB/T 1182-1991
4.1孔$10.2t9018mm、16+018mm对AC轴线平行度0.046mm的测量方法如图2所示。?
选用与孔成无间隙配合的心轴，将被测零件固定在V形块上；在测量长度为L的两个位置上测得读数分别为M1x、M2，将V形块转过90按上述测量方法测得M1y、M2y;d.
按下式计算两孔平行度误差值f，不大于0.046mm。f(mm)=
式中：Li—被测长度。
V(Mix-M2x)?+(Miy-M2y)2
4.2两孔$10.2+9.018mm内外两侧面对其A一C轴线圆跳动0.03mm测量方法如图3所示。a。选用与孔成无间隙配合的心轴，将被测零件固定在√形块上；b。测量内外两侧面，其值均不大于0.03mm；c.
将被测工件上、下换向，再测其两端面。图3
TY KANTKAca
QB/T1182-1991
4.3孔16+4.018mm对孔更10.20+g.018mm和孔410.2+g.018mm对孔10.2+g.018mm的同轴度采用同轴度量规检验。
4.4基本尺寸16+g.018mm、三个$10.2+g.018mm，采用专用塞规检验。4.5基本尺寸4.5-a.mm，6=8mm.46-a／mm、30士0.1mm、46土0.2mm，按公差等级选用相应精度的通用量具测量。
4.6表面粗糙度选用相应的粗糖度比较样块目测检验及粗糙度仪测量检验。4.7螺纹SM3/16\×32按ZBY17011中6.2条2级精度要求，中径用螺纹塞规，小径用塞规检验。4.8镀层外表面在自然光照度600士2001x，距离300mm条件下目视。5检验规
5.1产品须经制造厂技术检验部门检验合格，并附有产品合格证方能出广5.2收货方有权在订货合同规定的验收期限内，按本标准规定的检验项目和计数抽样检查方案对提交检查批进行验收检验。
5.3检验项目、检查水平、不合格分类、合格质量水平按表1的规定。表1
检验项目
平行度$.045
圆跳动0.03
同轴度如.02
孔16*808
孔10.2g018
4.5-0:056-8:995
46-8.1#30st0.1
SM3/16\X32
表面粗糍度
镀层表面质量
条文编号
技术婴求
试验方法
检查水平
不合格分类
合格质摄水平
5.4产品以组批方式交货，单位产品是每只送料摆杆座。样本应从提交检查批中随机抽取，抽样方案类型效一次抽样方案。
5.5抽样方案的严格性按GB/T2828规定。次正常检查抽样方案按表2。表2
批量范
26~150
151~280
281~500
501~1200
12013200
320110000
QB/T 11821991

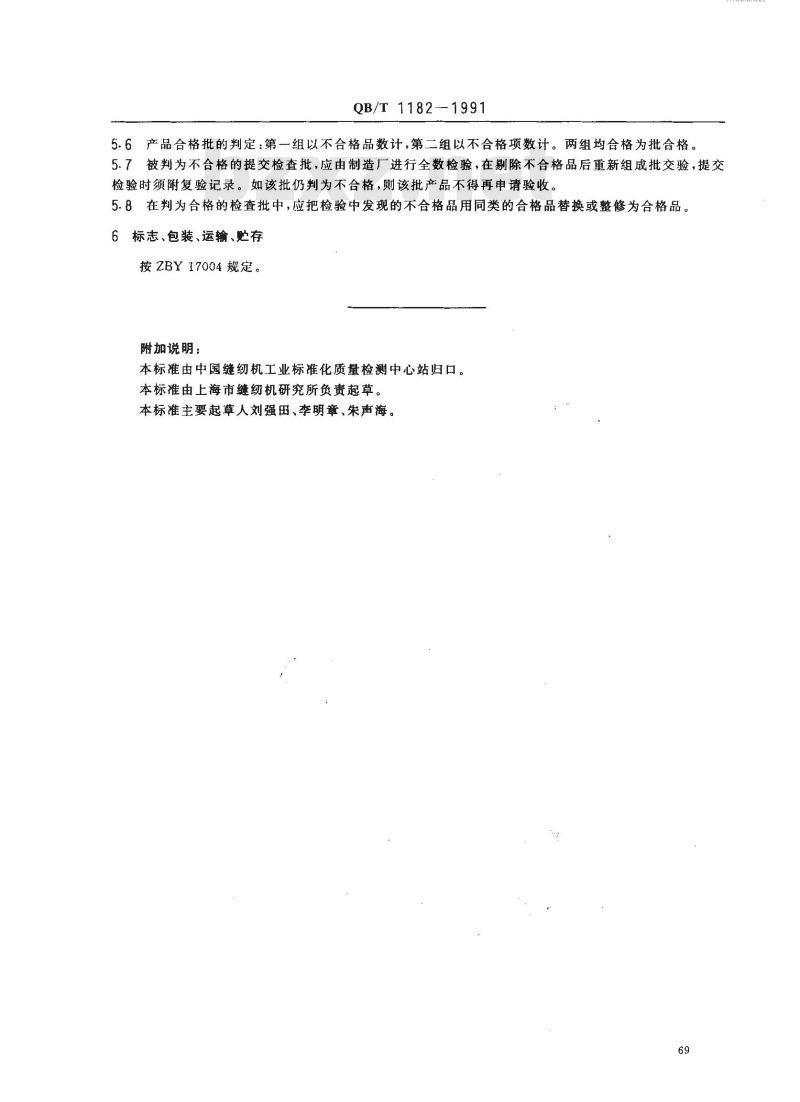

5.6产品合格批的判定：第一组以不合格品数计，第二组以不合格项数计。两组均合格为批合格。5.7被判为不合格的提交检查批，应由制造厂进行全数检验，在剔除不合格品后重新组成批交验，提交检验时须附复验记录。如该批仍判为不合格，则该批产品不得再申请验收。5.8在判为合格的检查批中，应把检验中发现的不合格品用同类的合格品替换或整修为合格品。6标志、包装、运输、贮存
按ZBY17004规定。
附加说明：
本标准由中国缝纫机工业标准化质量检测中心站归口。本标准由上海市缝纫机研究所负责起草。本标准主要起草人刘强田、李明章、朱声海。69
